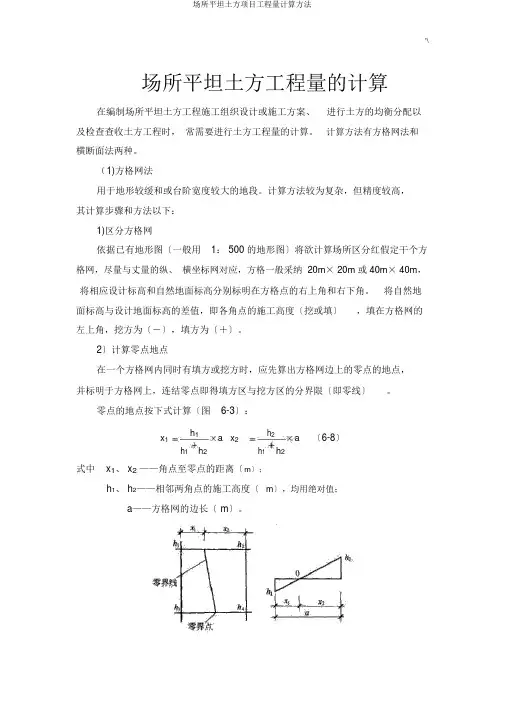

'\场所平坦土方工程量的计算在编制场所平坦土方工程施工组织设计或施工方案、进行土方的均衡分配以及检查查收土方工程时，常需要进行土方工程量的计算。
计算方法有方格网法和横断面法两种。
（1)方格网法用于地形较缓和或台阶宽度较大的地段。
计算方法较为复杂，但精度较高，其计算步骤和方法以下：1)区分方格网依据已有地形图〔一般用1： 500 的地形图〕将欲计算场所区分红假定干个方格网，尽量与丈量的纵、横坐标网对应，方格一般采纳 20m× 20m 或 40m× 40m，将相应设计标高和自然地面标高分别标明在方格点的右上角和右下角。
将自然地面标高与设计地面标高的差值，即各角点的施工高度〔挖或填〕，填在方格网的左上角，挖方为〔－〕，填方为〔＋〕。
2〕计算零点地点在一个方格网内同时有填方或挖方时，应先算出方格网边上的零点的地点，并标明于方格网上，连结零点即得填方区与挖方区的分界限〔即零线〕。
零点的地点按下式计算〔图6-3〕：x1h1 a x2h2a〔6-8〕h1h1h2h2式中x1、 x2——角点至零点的距离〔m〕；h1、 h2——相邻两角点的施工高度〔m〕，均用绝对值；a——方格网的边长〔 m〕。
'\图 6-3 零点地点计算表示图图 6-4 零点地点图解法为省略计算，亦可采纳图解法直接求出零点地点，如图6-4 所示，方法是用尺在各角上标出相应比率，用尺相接，与方格订交点即为零点地点。
这类方法可防备计算〔或查表〕出现的错误。
3)计算土方工程量按方格网底面积图形和表6-31 所列体积计算公式计算每个方格内的挖方或填方量，或用查表法计算，相关计算用表见表6-31。
常用方格网点计算公式表 6-31注：——方格网的边长〔m〕；b、c——零点到一角的边长〔m〕；h1、h2、h3、h4——方格网四角点的施工高程〔 m〕，用绝对值代入；Σ h——填方或挖方施工高程的总和〔 m〕，用绝对值代入； V ——挖方或填方体积〔 m3〕。
场地平整土方工程量的计算方法场地平整土方工程是指将现有场地的土壤进行整理和疏浚，以便进行下一步的建设工作。
在土方工程中，场地平整土方工程量的计算是非常重要的一环，准确的工程量计算可以保证工程的顺利进行，减少材料的浪费和成本的增加。
1.场地测量：首先需要对现有场地进行测量，包括场地面积的测量和地形的测量。
场地面积的测量可以通过仪器进行，而地形的测量则需要使用专业的测量仪器，如全站仪等。
通过测量，我们可以了解到场地的起伏程度和不平整的部分。
2.场地分区：根据测量结果，将场地分为不同的区域，如平地区、丘陵区、山坡区等。
不同的区域需要采用不同的土方工程方法和参数来计算。
3.场地剖面测量：对场地的不平整部分进行剖面测量，确定各个剖面的高程和长度。
剖面的选择应尽量采用对称布设的原则。
4.设计填方和挖方高程线：根据剖面测量结果，确定填方和挖方的高程线。
填方和挖方的高程线应使场地平整后，保持原有地形特点，且满足工程要求。
5.场地体积的计算：根据填方和挖方高程线，计算场地各个区域的土方体积。
填方体积为填方高程线以下的土方体积，挖方体积为挖方高程线以上的土方体积。
填方体积和挖方体积可以通过计算剖面面积和长度，以及填方和挖方高程线之间的差值来计算。
6.场地平整土方工程量的计算：将各个区域的填方和挖方体积累加，即得到场地平整土方工程量的总量。
需要注意的是，在实际工程计算中，还需要考虑土方工程中的浪费系数、装载车辆的运输能力、挥土场的选择和布置等因素，以及根据不同的土种选择相应的土方系数进行合理调整。
总的来说，场地平整土方工程量的计算需要进行细致的场地测量和剖面测量，以确保计算结果的准确性。
在进行计算时，还需要考虑实际工程情况和其他相关因素，以确保工程量计算的合理性和可行性。

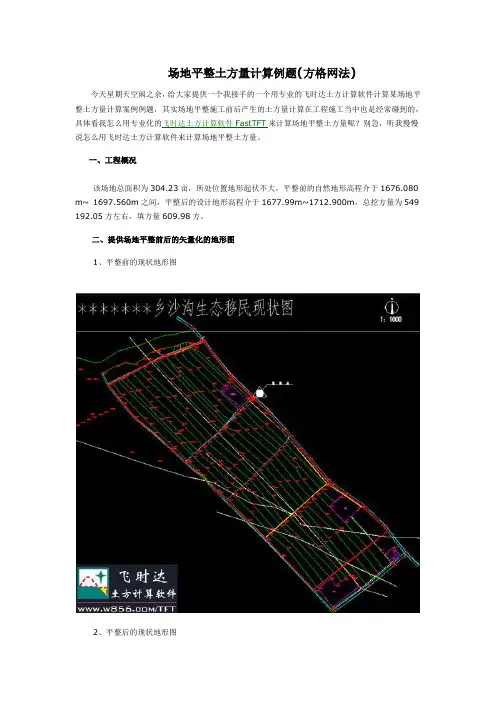

场地平整土方量计算例题(方格网法) 今天星期天空闲之余，给大家提供一个我接手的一个用专业的飞时达土方计算软件计算某场地平整土方量计算案例例题，其实场地平整施工前后产生的土方量计算在工程施工当中也是经常碰到的，具体看我怎么用专业化的飞时达土方计算软件FastTFT来计算场地平整土方量呢？别急，听我慢慢说怎么用飞时达土方计算软件来计算场地平整土方量。
一、工程概况
该场地总面积为304.23亩，所处位置地形起伏不大，平整前的自然地形高程介于1676.080 m~ 1697.560m之间，平整后的设计地形高程介于1677.99m~1712.900m，总挖方量为549 192.05方左右，填方量609.98方。
二、提供场地平整前后的矢量化的地形图
1、平整前的现状地形图
2、平整后的现状地形图
三、场地平整土方量计算方法步骤
1、先将场地平整前后的地形图按照坐标合并到一张图里去，如下图所示：
青色的是平整后的地形高程点，红色是平整前的地形高程点，黄色的是场地范围线
2、分别转换平整前的高程点数据（视作自然地形标高）、平整后的高程点数据（视作数据地形标高）
平整前的自然地形标高高程范围1676.08~1697.56
平整后的设计地形标高高程范围1677.99~1712.900 3、布置土方计算范围
4、布置方格网（采用方格网法计算平整土方量）
5、分别采集平整前的地形标高和平整后的设计标高
方格网标高数据局部放大
6、计算场地平整方格网土方量
方格网土方量局部放大7、方格网法土方量统计
来源：/tft/post/55.html。
场地平整土方工程量的计算在编制场地平整土方工程施工组织设计或施工方案、进行土方的平衡调配以及检查验收土方工程时，常需要进行土方工程量的计算。
计算方法有方格网法和横断面法两种。
（1)方格网法用于地形较平缓或台阶宽度较大的地段。
计算方法较为复杂，但精度较高，其计算步骤和方法如下：1)划分方格网根据已有地形图（一般用1：500的地形图）将欲计算场地划分成若干个方格网，尽量与测量的纵、横坐标网对应，方格一般采用20m ×20m 或40m ×40m ，将相应设计标高和自然地面标高分别标注在方格点的右上角和右下角。
将自然地面标高与设计地面标高的差值，即各角点的施工高度（挖或填），填在方格网的左上角，挖方为（－），填方为（＋）。
2）计算零点位置在一个方格网内同时有填方或挖方时，应先算出方格网边上的零点的位置，并标注于方格网上，连接零点即得填方区与挖方区的分界线（即零线）。
零点的位置按下式计算（图6-3）：a h h h x ⨯+=2111 a h h h x ⨯+=2122 （6-8） 式中 x 1、x 2——角点至零点的距离（m ）；h 1、h 2——相邻两角点的施工高度（m ），均用绝对值；a ——方格网的边长（m ）。
图6-3 零点位置计算示意图图6-4 零点位置图解法为省略计算，亦可采用图解法直接求出零点位置，如图6-4所示，方法是用尺在各角上标出相应比例，用尺相接，与方格相交点即为零点位置。
这种方法可避免计算（或查表）出现的错误。
3)计算土方工程量按方格网底面积图形和表6-31所列体积计算公式计算每个方格内的挖方或填方量，或用查表法计算，有关计算用表见表6-31。
常用方格网点计算公式表6-31注：1.a——方格网的边长（m）；b、c——零点到一角的边长（m）；h1、h2、h3、h4——方格网四角点的施工高程（m），用绝对值代入；Σh——填方或挖方施工高程的总和（m），用绝对值代入；V——挖方或填方体积（m3）。
