工程量清单案例--平整场地招标人部分：一、根据《工程量清单计价规范》平整场地的计算规则如下：二、招标人计算的依据按规范要求的计算规则，按设计图示尺寸以建筑物首层面积计算，单位为m 2，但存在一层阳台计不计算面积的问题，如下图所示：这样存在两种情况：第一种：一层阳台没有落地，是不计算面积：平整场地的工程量：12×4+2×4=56 m 2。
第二种：一层阳台落地，是要计算面积：平整场地的工程量：6×12=72 m 2。
三、从特征描述看，主要的特征是土壤类别，招标人得说明土壤类别，如上例可以认定为四类土。
从平整场地的本质来说，就是±300mm 以内的挖运夯填，但存在如下图的情况，就是全部为挖方或全部为填方。
也就是存在挖土外运或拉土回填。
第一种情况全部挖方，挖方的平均厚度为220mm第二种情况全部填方，填方的平均厚度为260mm 。
这是在描述特征名时必须要做到能够让投标方组价，投标方组价存在这两种情况是必须按立方米计算土方，主要存在挖填方及运输土方。
如何描述就存在以下几种情况：1、 招标人直接计算出土方量:第一种平整场地全部挖方工程量按阳台落地计算：72 ×0.22=15.84m 3。
第二种平整场地全部填方工程量按阳台落地计算：72 ×0.26=18.72m 3。
有时无法确定平均厚度就得按实测方格网计算。
即然有挖填就得有运距的问题，这又有两种情况：第一种招标人可以确定运距的，由招标人在特征说明进行描述，例如弃土运距为5Km ，或拉土回填运距为5Km 。
第二种招标人无法确定运距的，由投标人自行确定进行报价。
这样平整场地的工程量清单如下：2、招标人描述全部挖还是全部填，并且要说明挖方或填方的平均厚度，如下表平整场地的工程量清单如下：3、由于平整场地是一个面，由于高低不平，很难确定一个平均厚度，这时，招标人得提供投标方格网或场地断面图，是投标人在组价时计算组价工程量的依据。

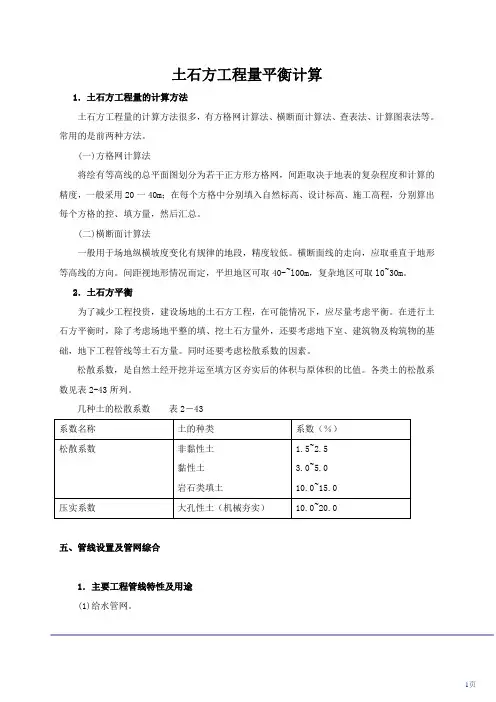

土石方工程量平衡计算1．土石方工程量的计算方法土石方工程量的计算方法很多，有方格网计算法、横断面计算法、查表法、计算图表法等。
常用的是前两种方法。
(一)方格网计算法将绘有等高线的总平面图划分为若干正方形方格网，间距取决于地表的复杂程度和计算的精度，一般采用20一40m；在每个方格中分别填入自然标高、设计标高、施工高程，分别算出每个方格的控、填方量，然后汇总。
(二)横断面计算法一般用于场地纵横坡度变化有规律的地段，精度较低。
横断面线的走向，应取垂直于地形等高线的方向。
间距视地形情况而定，平坦地区可取40-~l00m，复杂地区可取l0~30m。
2．土石方平衡为了减少工程投资，建设场地的土石方工程，在可能情况下，应尽量考虑平衡。
在进行土石方平衡时，除了考虑场地平整的填、挖土石方量外，还要考虑地下室、建筑物及构筑物的基础，地下工程管线等土石方量。
同时还要考虑松散系数的因素。
松散系数，是自然土经开挖并运至填方区夯实后的体积与原体积的比值。
各类土的松散系数见表2-43所列。
几种土的松散系数表2－43五、管线设置及管网综合1．主要工程管线特性及用途(1)给水管网。
水厂或高位水池(独立水源)有压力管线至用户。
采用钢、铸铁、水泥管，多埋于地下。
一般生活和消防用水可合用一管道，生活和生产用水一般分开设置。
(2)排水管。
由用户的污，废水经管道排入污水净化设施。
一般进入化粪池净化后的污水排入市政下水网，在化粪池内发酵的粪便应定期半年至一年掏出。
公共餐饮污水，经室内隔油器排至室外隔油井。
其污油定时掏出，污水全部进入市政管网。
在大城市尤其是国外是将污水排人市政管线，经提升污水站至大污水处理场统一处置。
最后经净化处理后的污水再排入河道。
排水管一般用混凝土管，小型排水管用陶土管或砖砌沟。
(3)雨水管。
一般应独立成系统，经管网排至河道。
个别小城镇有雨、污水合流于一管的做法。
(4)蒸汽、热水管。
均称热力管，热源经钢管保温管道系统埋入地下或做管沟，再由架空管线送至用户。

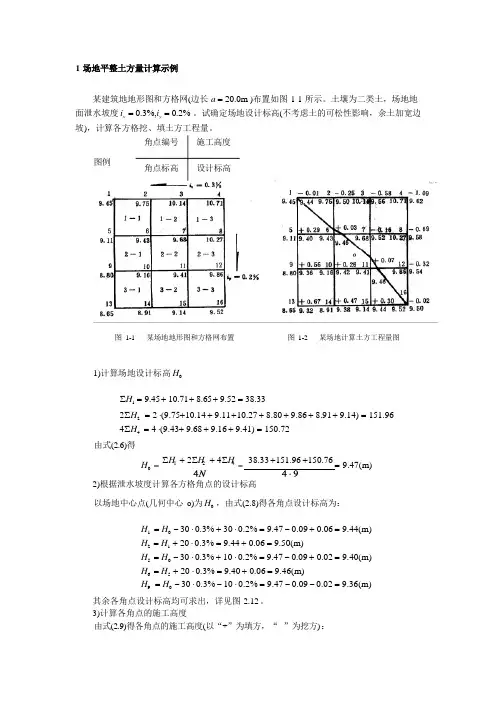

1某建筑地地形图和方格网(边长a= 20.0m )布置如图1-1 所示。
土壤为二类土，场地地面泄水坡度ix= 0.3%,iy= 0.2% 。
试确定场地设计标高(不考虑土的可松性影响，余土加宽边坡)，计算各方格挖、填土方工程量。
角点编号施工高度角点标高设计标高图1-1 某场地地形图和方格网布置图1-2 某场地计算土方工程量图1)计算场地设计标高HΣH= 9.45 + 10.71 + 8.65 + 9.52 = 38.332ΣH2= 2 ⋅(9.75+10.14 + 9.11 +10.27 + 8.80 + 9.86 + 8.91 + 9.14) = 151.964ΣH4= 4 ⋅(9.43+ 9.68 + 9.16 + 9.41) = 150.72由式(2.6)得H= 9.47(m)2)根据泄水坡度计算各方格角点的设计标高以场地中心点(几何中心o)为H，由式(2.8)得各角点设计标高为：H1= H−30 ⋅ 0.3% + 30 ⋅ 0.2% = 9.47 −0.09 + 0.06 = 9.44(m)H2= H1+ 20 ⋅ 0.3% = 9.44 + 0.06 = 9.50(m)H5= H−30 ⋅ 0.3% + 10 ⋅ 0.2% = 9.47 −0.09 + 0.02 = 9.40(m)H6= H5+ 20 ⋅ 0.3% = 9.40 + 0.06 = 9.46(m)H9= H−30 ⋅ 0.3% −10 ⋅ 0.2% = 9.47 −0.09 −0.02 = 9.36(m) 其余各角点设计标高均可求出，详见图2.12 。
3)计算各角点的施工高度由式(2.9)得各角点的施工高度(以“+”为填方，“- ”为挖方) ：图例1ΣH+ 2ΣH+ 4ΣH38.33 +151.96 +150.76202 3 2 3 V 2−2= (=6 .25(m ) ( ) 2 73 h 1 = 9.44 − 9.45 = −0.01(m)h 2 = 9.50 − 9.75 = −0.25(m) h 3 = 9.56 − 10.14 = −0.58(m)…………………………各角点施工高度见图 1-2 。
