换热器

1、列管换热器冷态开车：

VD03(开度约50%)-，开VB01，启动泵P101A，待泵出口压力达到4.5atm以上后,打开P101A泵的出口阀VB03，打开FIC101的前阀VB04，打开FIC101的后阀VB05，打开FIC101

观察壳程排气阀VD03的出口，当有液体溢出时（VD03旁边标志变绿），标志着壳程已无不凝性气体，关闭壳程排气阀VD03，壳程排气完毕。

打开冷物流出口阀VD04，开度约50%

手动调节FV101，使FIC101指示值稳定到12000kg/h

FIC101投自动

FIC101 设定值 12000

开E101管程排气阀VD06（50%）

打开P102泵的前阀VB11

启动P102A泵

打开P102泵的出口阀VB10

打开TV101A的前阀VB06

打开TV101A的后阀VB07

打开TV101B的前阀VB08

打开TV101B的后阀VB09

观察E101管程排汽阀VD06的出口，当有液体溢出时（VD06旁边标志变绿），标志着管程已无不凝性气体，此时关管程排气阀VD06，E101管程排气完毕。

打开E101热物流出口阀VD07

手动控制调节器TIC101输出值，逐渐打开调节阀TV101A至开度为50%

调节TIC101的输出值，使热物流温度分别稳定在177度左右，然后将TIC101投自动

2、列管换热器正常停车：

关闭P102泵的出口阀(VB10)

停P102A泵

关闭P102泵入口阀(VB11)

TIC101改为手动 关闭TV101A

关闭TV101A的前阀(VB06)

关闭TV101A后阀(VB07)

关闭TV101B的前阀(VB08)

关闭TV101B的后阀(VB09)

关闭E101热物流出口阀(VD07)

关闭P101泵的出口阀(VB03)

停P101A泵

关闭P101泵入口阀(VB01)

FIC101改手动

关闭FIC101的前阀(VB04)

关闭FIC101的后阀(VB05)

关闭FV101

关闭E101冷物流出口阀(VD04)

打开泄液阀VD05

待管程液体排尽后，关闭泄液阀VD05

打开泄液阀VD02

待壳程液体排尽后，关闭泄液阀VD02

一、 离心泵冷态开车：

罐V101的操作：

1、 LV101.OP>0 打开LIC101调节阀向罐V101充液

2、 PV101A.PV>0.5 待罐V101液位大于5%后,打开PV101A对罐V101充压

3、 LIC101.MODE=1 罐V101液位控制在50%左右时LIC101投自动

4、 LIC101.SP=50 罐V101液位控制 LIC101 设定值50%

5、 PIC101.MODE=1 罐V101压力控制在5ATM左右时，PIC101投自动

6、 PIC101.SP=5 罐V101压力控制 PIC101 设定值 5 atm

7、 LI101.PV=50

V101罐液位

启动A或B泵： 1、 启动A泵: 待罐V101压力达到正常后,打开P101A泵前阀VD01

2、 打开排气阀VD03排放不凝气

3、 待泵内不凝气体排尽后,关闭VD03

4、 启动P101A泵

5、 待PI102指示压力比PI101大2.0倍后,打开泵出口阀VD04

6、 P101A泵入口压力

7、 V101罐液位

8、 V101罐压

出料：

1、 打开FIC101阀的前阀VB03

2、 打开FIC101阀的后阀VB04

3、 打开调节阀FIC101

4、 调节FIC101阀,使流量控制20000KG/H时投自动

5、 V101罐液位

6、 P101A泵入口压力

7、 P101A泵出口压力

8、 V101罐压

9、 出口流量

二、 离心泵正常操作：

质量评分

1、 V101罐液位LIC101稳定在50%

2、 V101罐压PIC101稳定在5atm

3、 P101A泵入口压力PI101稳定在4atm

4、 P101A泵出口压力PI102稳定在12 atm

5、 P101出口流量FI101稳定在20000kg/h

三、 离心泵正常停车：

V101罐停进料：

1、 LIC101.MODE=0

LIC101置手动

2、 LV101.OP=0

关闭LIC101调节阀,停V101罐进料

停泵P101A：

1、 FIC101.MODE=0

FIC101置手动

2、 FV101.OP>53 逐渐缓慢开大阀门FV101，增大出口流量

3、 FI101.PV=20000 注意防止FI101值超出高限：30000

4、 VD04.OP=0 待液位小于10%时，关闭P101A泵的后阀

5、 P101-A.PV=0 停P101A泵

6、 VD01.OP=0 关闭泵P101A前阀VD01

7、 FV101.OP=0 关闭FIC101调节阀

8、 VB03.OP=0 关闭FIC101调节阀前阀

9、 VB04OP=0 关闭FIC101调节阀后阀

泵P101A泄液：

1、 VD02.OP=1 打开泵前泄液阀VD02

2、 VB09.PV=0 观察P101A泵泄液阀VD02的出口,当不再有液体泄出时，显示标志变为红色

3、 VD02.op=0 关闭P101A泵泄液阀VD02

V101罐泄压、泄液：

1、 VD10.op=1 待V101罐液位低于10%后,打开罐泄液阀VD10

2、 Pv101B。PV>0 待V101罐液位小于5%时，打开PIC101泄压

3、 VB13.PV=0 观察V101罐泄液阀VD10的出口，当不再有液体泄出时，显示标志变为红色 4、 VD10.OP=0 待罐V101液体排净后，关闭泄液阀VD10

四、 P101A泵坏：

切换备用泵P101B：

1、 将FIC101切换到手动

2、 将FIC101阀关闭

3、 打开P101B泵前阀VD05

4、 打开排气阀VD07排放不凝气

5、 待泵内不凝气体排尽后,关闭VD07

6、 启动P101B泵

7、 待PI104指示压力比PI103大2.0倍后,打开泵出口阀VD08

8、 手动缓慢打开FIC101

9、 流量稳定后FIC101投自动

10、FIC101设定值为20000

关闭泵P101A：

1、 关闭P101A泵后阀VD04

2、 关闭P101A泵

3、 关闭P101A泵前阀VD01

4、 打开P101A泵前卸压阀VD02

5、 当不再有液体泄出时，显示标志变为红色

6、 关闭P101A泵泄液阀VD02

五、 FIC101阀卡

调节流量：

1、 调节FIC101的旁路阀(VD09)，使流量达到正常值20000KG/H

2、 关闭VB03

3、 关闭VB04

4、 FIC101 转换到手动

5、 手动关闭流量控制阀FIC101

6、 流量正常值20000kg/h

六、 P101A泵入口管线堵

切换备用泵P101B：

1、 将FIC101切换到手动

2、 将FIC101阀关闭

3、 打开P101B泵前阀VD05 4、 打开排气阀VD07排放不凝气

5、 待泵内不凝气体排尽后,关闭VD07

6、 启动P101B泵

7、 待PI104指示压力比PI103大2.0倍后,打开泵出口阀VD08

8、 手动缓慢打开FIC101

9、 流量稳定后FIC101投自动

10、FIC101设定值为20000

关闭泵P101A

1、 关闭P101A泵后阀VD04

2、 关闭P101A泵

3、 关闭P101A泵前阀VD01

4、 打开P101A泵前卸液阀VD02

5、 关闭P101A泵泄液阀VD02

七、 P101A泵气蚀

切换备用泵P101B

1、 将FIC101切换到手动

2、 将FIC101阀关闭

3、 打开P101B泵前阀VD05

4、 打开排气阀VD07排放不凝气

5、 待泵内不凝气体排尽后,关闭VD07

6、 启动P101B泵

7、 待PI104指示压力比PI103大2.0倍后,打开泵出口阀VD08

8、 手动缓慢打开FIC101

9、 流量稳定后FIC101投自动

10、FIC101设定值为20000

关闭泵P101A

1、 关闭P101A泵后阀VD04

2、 关闭P101A泵

3、 关闭P101A泵前阀VD01

4、 打开P101A泵前卸压阀VD02

5、 当不再有液体泄出时，显示标志变为红色

6、 关闭P101A泵泄液阀VD02

八、 P101A泵气缚

关闭泵P101A

1、 将FIC101切换到手动

2、 将FIC101阀关闭

3、 关闭P101A泵后阀VD04

4、 关闭P101A泵

5、 关闭P101A泵前阀VD01

开泵P101A：

1、 打开P101A泵前阀VD01

2、 打开排气阀VD03排放不凝气

3、 待泵内不凝气体排尽后,关闭VD03

4、 启动P101A泵

5、 待PI102指示压力比PI101大2.0倍后,打开泵出口阀VD04

6、 手动缓慢打开FIC101

7、 流量稳定后FIC101投自动

8、 FIC101设定值为20000

卧式三相分离器

一、通入原油

1. 打开化学药剂进口阀,充入除沫剂等（打开VG599）

2. 打开阀VB592

3. 缓慢打开原油入口阀至50%，使气液流入容器

二、打开油相出口

1. 当油相液位达到20%的时候，打开油相出口VB608

2. 打开原油外输泵101A入口阀VB611

3. 启动离心泵101A

4. 打开101A出口阀VB612

5. 打开原油外输泵101B入口阀VB613

6. 启动离心泵101B 7. 打开101B出口阀VB614

8. 打开液位控制器前阀VB609

9. 打开液位控制器LIC1073，阀门开度至50%左右

10. 打开液位控制器后阀VB610

三、打开水相出口

1. 打开水相液位控制器的前阀VB604

2. 调节LIC1072的阀开度至50%左右

3. 打开水相液位控制器后阀VB603

四、打开气相出口

1. 打开PIC1071前阀VB600

2. 调节控制器开度至50%左右

3. 打开压力控制器后阀VB601

五、稳定调节

1. 手动调节压力控制器PIC1071至稳定状态，投自动。

2. 手动调节油相液位控制器LIC1073至稳定状态，投自动。

手动调节水相液位控制器LIC1072至稳定状态，投自动。

两相分离器冷态开车：

检查两相分离器安全阀前截止阀是否全开（V21）

检查两相分离器安全阀前截止阀是否全开（V22）

打开两相分离器液位控制LIC1256前截止阀V16

打开两相分离器液位控制LIC1256后截止阀V17

打开两相分离器压力控制PIC1252前截止阀V19 打开两相分离器压力控制PIC1252后截止阀V20

打开进料加热H1201温度控制TIC1249前截止阀V3

打开进料加热H1201温度控制TIC1249后截止阀V4

合集下载

DCS课程标准规范格式

DCS课程标准规范格式

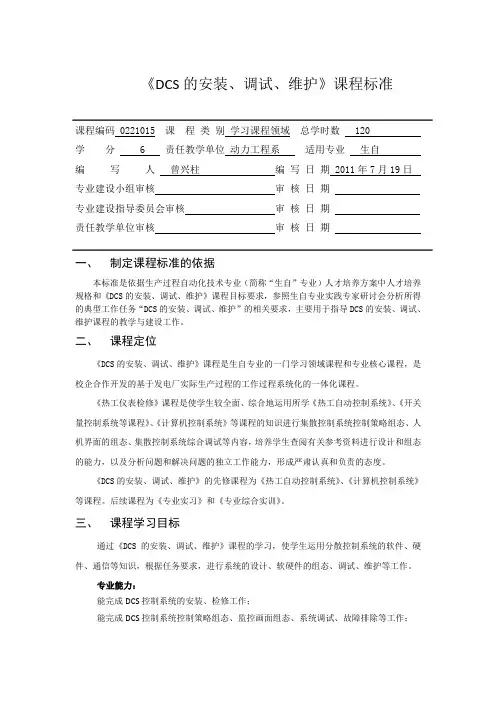

《DCS的安装、调试、维护》课程标准

课程编码 0221015 课 程 类 别 学习课程领域 总学时数 120

学 分 6 责任教学单位 动力工程系 适用专业 生自

编 写 人 曾兴柱 编 写 日 期 2011年7月19日

专业建设小组审核 审 核 日 期

专业建设指导委员会审核 审 核 日 期

责任教学单位审核 审 核 日 期

一、 制定课程标准的依据

本标准是依据生产过程自动化技术专业（简称“生自”专业）人才培养方案中人才培养规格和《DCS的安装、调试、维护》课程目标要求，参照生自专业实践专家研讨会分析所得的典型工作任务“DCS的安装、调试、维护”的相关要求，主要用于指导DCS的安装、调试、维护课程的教学与建设工作。

二、 课程定位

《DCS的安装、调试、维护》课程是生自专业的一门学习领域课程和专业核心课程，是校企合作开发的基于发电厂实际生产过程的工作过程系统化的一体化课程。

《热工仪表检修》课程是使学生较全面、综合地运用所学《热工自动控制系统》、《开关量控制系统等课程》、《计算机控制系统》等课程的知识进行集散控制系统控制策略组态、人机界面的组态、集散控制系统综合调试等内容，培养学生查阅有关参考资料进行设计和组态的能力，以及分析问题和解决问题的独立工作能力，形成严肃认真和负责的态度。

《DCS的安装、调试、维护》的先修课程为《热工自动控制系统》、《计算机控制系统》等课程。后续课程为《专业实习》和《专业综合实训》。

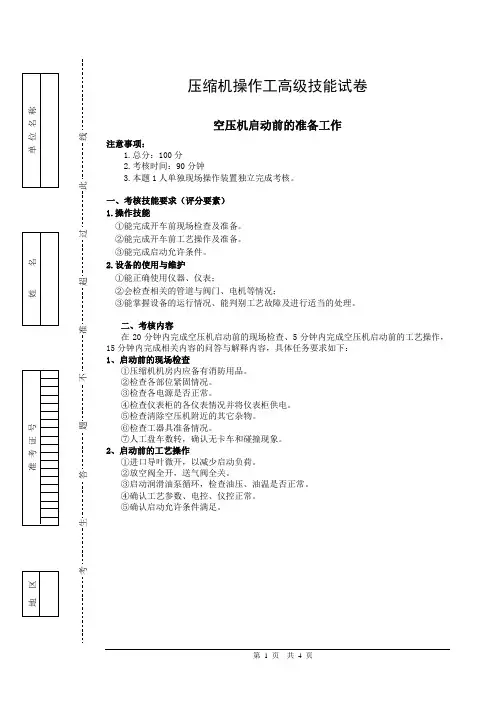

压缩机操作工高级工实操试卷

压缩机操作工高级工实操试卷

第 1 页 共 4 页

压缩机操作工高级技能试卷

空压机启动前的准备工作

注意事项：

1.总分：100分

2.考核时间：90分钟

3.本题1人单独现场操作装置独立完成考核。

一、考核技能要求（评分要素）

1.操作技能

①能完成开车前现场检查及准备。

②能完成开车前工艺操作及准备。

③能完成启动允许条件。

2.设备的使用与维护

①能正确使用仪器、仪表；

②会检查相关的管道与阀门、电机等情况；

③能掌握设备的运行情况、能判别工艺故障及进行适当的处理。

二、考核内容

在20分钟内完成空压机启动前的现场检查、5分钟内完成空压机启动前的工艺操作，15分钟内完成相关内容的问答与解释内容，具体任务要求如下：

1、启动前的现场检查

①压缩机机房内应备有消防用品。

②检查各部位紧固情况。

③检查各电源是否正常。

④检查仪表柜的各仪表情况并将仪表柜供电。

⑤检查清除空压机附近的其它杂物。

⑥检查工器具准备情况。

⑦人工盘车数转，确认无卡车和碰撞现象。

2、启动前的工艺操作

①进口导叶微开，以减少启动负荷。

②放空阀全开，送气阀全关。

③启动润滑油泵循环，检查油压、油温是否正常。

④确认工艺参数、电控、仪控正常。

⑤确认启动允许条件满足。

考 生 答 题 不 准 超 过 此 线

地 区 姓 名 单 位 名 称

准 考 证 号 第 2 页 共 4 页

压缩机操作工高级技能试卷

什么原因可能引起离心式压缩机产生振动

注意事项：

1.总分：100分

2.考核时间：90分钟

3.本题1人单独现场操作装置独立完成考核。

化工装置DCS技术要求中的操作员培训与认证要求

化工装置DCS技术要求中的操作员培训与认证要求

化工装置DCS技术要求中的操作员培训与认证要求

化工装置的DCS（分散式控制系统）技术在现代化工生产中起着至关重要的作用，对操作员的培训与认证要求更是严格而重要。下面将从操作员培训、认证要求两个方面展开讨论。

一、操作员培训

1. 培训目标

操作员的培训目标是具备操作化工装置DCS系统的能力，熟练掌握系统的操作界面、功能模块、报警处理等基本技能，能够独立进行日常生产操作。

2. 培训内容

（1）DCS系统基础知识：包括系统结构、通讯原理、控制逻辑等基础概念的学习；

（2）操作流程：熟悉化工装置的操作流程，掌握正常运行状态下的操作方法；

（3）故障处理：学习系统常见故障的判断和处理方法，提高应急反应能力；

（4）安全意识：强调安全生产意识，学习紧急情况下的操作规程，保障人身财产安全。

3. 培训方法 培训方法多样化，包括课堂培训、模拟实验、实地操作指导等多种形式，注重理论与实践相结合。

二、认证要求

1. 资格认证

操作员需通过专业培训后，参加相应的考核认证，取得DCS操作员资格证书，方能独立操作化工装置。

2. 继续教育

获得资格证书后，操作员应定期参加DCS技术培训，不断提升自身技能水平，适应系统升级换代的需求。

3. 安全管理

操作员须严格遵守操作规程，严格执行安全操作流程，确保化工装置DCS系统的安全稳定运行。

通过以上对化工装置DCS技术要求中的操作员培训与认证要求的探讨，我们可以看出，操作员的培训和认证是确保系统正常运行和生产安全的重要环节，必须引起足够的重视。只有不断学习、不断提升，才能适应化工装置DCS技术的快速发展和变化，确保生产的顺利进行。

DCS实操课程(费章胜)

DCS实操课程(费章胜)

DCS实操课程

费章胜

Foxveiw（操作员软件，人机接口）

FoxDraw（流程图组态软件）

IEE（逻辑组态软件）

AIM*Historian（历史软件）

课程简介：

1、IEE组态环境的介绍、注意事项

2、创建一副逻辑图

3、水箱试验装置设备控制组态，常用模块介绍

4、逻辑下载调试、卸载程序

5、foxdraw上位机画面组态

6、联机调试

工程师站

Galaxy（逻辑组态数据库，Compound，Block） 操作员站 CP（处理器）

Compound

AIN

PID

AOUT Compound

Block

Block

Block

一、IEE的简介

启动IEE：桌面上ArchestrA IDE快捷方式或者windows系统start→programs→wonderware→ArchestrA IDE，打开connect to galaxy用户名和密码默认点击连接进入IEE组态界面

IEE的注意事项

IEE界面：

左侧功能区分为以下两个部分

ArchestrA IDE

Template Toolbox：模板区

- InFusion Conctrol

- InFusion Control Blocks

- 组态所需模块 组态区 模板区

结构区

结构区

Model View： 按模件种类布局

Derivation View：按模板结构布局

Deployment View：按结构层次布局

系统的层次结构

Galaxy

- Equip Unit（标签）设备单元

- FCP001 (2,3,4,5) – CP 控制器

- FCP001_STA

- FCP001_ECB

- Compound 组合模块

- Strategy 策略图

-Block 模块

Output View：显示输出的信息
