通风与空调设备安装工程检验批质量验收记录

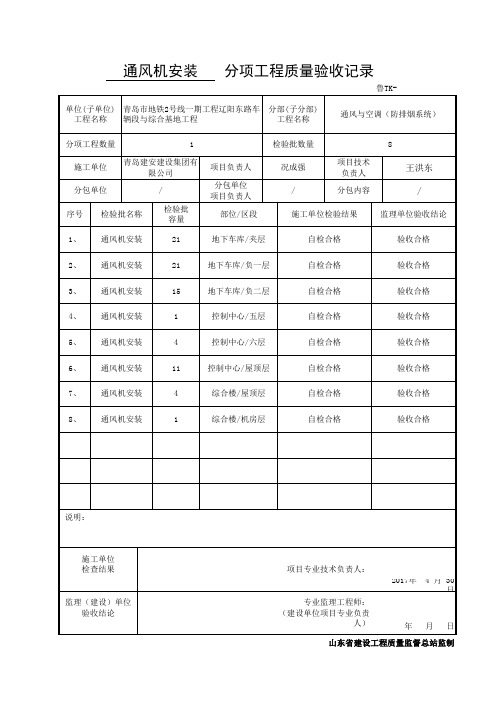

风机安装工程检验批质量验收记录注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收。

三、GB50243-2002规范摘要主控项目7.2.1 通风机的安装应符合下列规定：1 型号、规格应符合设计规定，其出口方向应正确。

2 叶轮旋转应平稳，停转后不应每次停留在同一位置上。

3 固定通风机的地脚螺栓应拧紧，并有防松动措施。

检查数量：全数检查。

检查方法：依据设计图核对、观察检查。

7.2.2 通风机传动装置的外露部位以及直通大气的进、出口，必须装设防护罩（网）或采取其他安全设施。

检查数量：全数检查。

检查方法：依据设计图核对、观察检查。

一般项目7.3.1 通风机的安装应符合下列规定：1 通风机的安装，应符合表7.3.1的规定，叶轮转子与机壳的组装位置应正确；叶轮进风口插入风机机壳进风口表7.3.1 通风机安装的允许偏差2 现场组装的轴流风机叶片安装角度应一致，达到在同一平面内运转，叶轮与筒体之间的间隙应均匀，水平度允许偏差为1/1000。

3 安装隔振器的地面应平整，各组隔振器承受荷载的压缩量应均匀，高度误差应小于2mm。

4 安装风机的隔振钢支、吊架，其结构形式和外形尺寸应符合设计或设备技术文件的规定；焊接应牢固，焊缝应饱满、均匀。

检查数量：按总数抽查20%，不得少于1台。

检查方法：尺量、观察或检查施工记录。

8。

2。

12通风与空调工程系统调试检验批质量验收记录表通风与空调工程系统调试检验批质量验收记录表06010701、06020801、06030701、06040901、06100601、06061001、06071101、06100904、06110804、06160602、061708022、验收依据说明【规范名称及编号】《通风与空调工程施工质量验收规范》ＧＢ５０２４3－２００２【条文摘录】7、通风与空调设备安装(见《风机安装检验批质量验收记录表》）１１系统调试11.1 一般规定11．1．1系统调试所使用的测试仪器和仪表，性能应稳定可靠,其精度等级及最小分度值应能满足测定的要求，并应符合国家有关计量法规及检定规程的规定.说明：１１.1。

１本条文对应用于通风与空调工程调试的仪器、仪表性能和精度要求作出了规定。

11．1．2通风与空调工程的系统调试，应由施工单位负责、监理单位监督，设计单位与建设单位参与和配合.系统调试的实施可以是施工企业本身或委托给具有调试能力的其他单位。

说明：１１。

1.２本条文明确规定通风与空调工程完工后的系统调试,应以施工企业为主，监理单位监督，设计单位、建设单位参与配合。

设计单位的参与，除应提供工程设计的参数外，还应对调试过程中出现的问题提出明确的修改意见；监理、建设单位参加调试,既可起到工程的协调作用，又有助于工程的管理和质量的验收。

对有的施工企业，本身不具备工程系统调试的能力,则可以采用委托给具有相应调试能力的其他单位或施工企业。

１１．1．３系统调试前，承包单位应编制调试方案，报送专业监理工程师审核批准；调试结束后，必须提供完整的调试资料和报告。

说明：１１。

1。

３本条文对通风与空调工程的调试，作出了必须编制调试方案的规定。

通风与空调工程的系统调试是一项技术性很强的工作,调试的质量会直接影响到工程系统功能的实现。

因此,本条文规定调试前必须编制调试方案，方案可指导调试人员按规定的程序、正确方法与进度实施调试，同时,也利于监理对调试过程的监督。
