风机安装工程检验批

表Ａ。

2．1—1 风管与配件产成品检验批质量验收记录(金属风管）ﻬ表A.2.2 风管部件与消声器产品检验批质量验收记录编号:表A。

2.3－1 风管系统安装检验批质量验收记录(送风系统)ﻬ表A.2。

3—２风管系统安装检验批质量验收记录（排风系统）ﻬ表A。

２。

4—1风机与空气处理设备安装检验批质量验收记录表A。

2.5—1空调制冷机组及系统安装检验批质量验收记录(制冷机组及辅助设备）ﻬ表Ａ。

２.６-1空调水系统安装检验批质量验收记录(水泵及附属设备）表Ａ.2.6-2 空调冷热（冷却）水系统安装检验批质量验收记录(金属管道）表A．2.7—2防腐与绝热施工检验批质量验收记录（管道系统与设备)表A。

2。

8—１工程系统调试检验批质量验收记录(单机试运行及调试）ﻬ表A.２。

8-２工程系统调试检验批质量验收记录(非设计满负荷条件下系统联合试运转及调试)表A。

３。

１通风与空调分项工程质量验收记录(分项工程)表A。

4。

１—1通风与空调子分部工程质量验收记录(送风系统)ﻬﻬ表Ａ。

4.１—2通风与空调子分部工程质量验收记录（排风系统)ﻬ表A。

4。

1—10通风与空调子分部工程质量验收记录(空调(冷、热)水系统)表A.４.1-11通风与空调子分部工程质量验收记录(冷却水系统)ﻬ表A.4。

１-17通风与空调子分部工程质量验收记录(吸收式制冷设备系统）ﻬ表Ａ。

4。

1—20通风与空调子分部工程质量验收记录(设备自控系统）表A。

4。

2通风与空调分部工程质量验收记录。

检验批划分根据《建筑工程施工质量验收统一标准》（GB50300—2001）、《混凝土结构工程施工质量验收规范》（GB50204-2002）及其它相关规范、标准、强制性条文的规定，结合龙湖后工项目三期一区B组团（7号商业、13、14号塔楼）工程的具体情况，将本工程的检验批划分如下，要求在施工过程中严格按此划分标准组织施工质量的检查、验收。

本工程以每幢塔楼为一个单位工程，对单位工程检验批划分如下：序号分部工程分项工程检验批1 地基与基础结构基础土方开挖基坑(槽)按验坑(槽)封底批次划分（桩、基坑数量不得少于10%，且不得少于10个）钢筋砼基础钢筋、模板、混凝土按浇灌批次划分检验批人工回填室内、室外各划分一个检验批地下室防水按具体部位流水段划分检验批，后浇带防水应一个检验批止水带安装按具体部位流水段划分检验批，后浇带防水应一个检验批2 主体结构钢筋砼结构钢筋、模板按施工段分别划分一个检验批、砼结构按一层楼或施工段划分为一个检验批（柱、墙可单独划分为一个检验批）砖砌体结构1）砖砌体、拉结筋、过梁、构造柱（钢筋、模板及砼）、窗台板、砖砌体卧梁钢筋安装等按每一层划分为一个检验批3 建筑装饰装修楼地面1）室内按3层划分一个检验批。

2）室外散水各栋为一个检验批抹灰室内：基层清理、钢丝网→糙灰→面层各按3层划分一个检验批外墙：基层清理、钢丝网→糙灰、淋水试验→面层各按3层划分一个检验批吊顶同一品种吊顶工程每1层划分为一个检验批室内防水厨、卫：管道口、烟道吊补→嵌油膏→关水试验→墙、地面防水砂浆各按3层划分一个检验批栏杆1）1）玻璃栏杆：立柱→栏杆安装各按1层划分一个检验批2）2）楼梯栏杆：栏杆安装→扶手、油漆各按1层划分一个检验批涂料、外墙漆塔楼：1)室内（腻子）涂料工程按单体每3层划分一个检验批2)单体公共部位的涂料工程按单元划分一个检验批3）外墙漆工程按单体每3层划分一个检验批4 建筑节能外保温塔楼：1) 外保温工程按单体每3层划分一个检验批门窗1）塔楼洞口→铝合金窗框、塑钢窗框（防雷接地）→后塞→门窗扇（玻璃）、密封胶、五金件等各按6层划分一个检验批同一品种、类型和规格的特种门（防火门、防盗门）每3层划分一个检验批2）车库：同一品种、类型的塑钢门窗（铝合金）门窗、门窗玻璃及特种门（防火门、防盗门）按3层划分一个检验批5 建筑屋面卷材防水屋面屋面按栋划分为一个检验批刚性防水屋面细部构造按栋按不同屋面划分一个检验批6 智能建筑智能化线管敷设→穿线→通断、绝缘测试→设备安装→单机调试→联动调试7 电梯每台电梯为一个检验批井道（机房）→轨道安装→安全装置安装→曳引机安装→控制电箱安装→轿箱安装→单机调试→联动（三方通话）调试8 景观工程（子分部工程）园林绿化土建部份检验批划分同单体；管道部份检验批划分同单体；木作、雕塑、栏杆等各划分一个检验批绿化种植：种植土回填→植物栽种各划分一个检验批9 幕墙工程（子分部工程）幕墙1、相同设计、材料、工艺和施工条件的幕墙工程每500 ~1000m 划分为一个检验批；不足 500m2 也应划分为一个检验批。

2019最新建筑工程检验批划分方案及规范根据《建筑工程施工质量验收统一标准》附录B表B中有关规定和相关施工质量验收规范规定的检验批划分的原则结合工程实际情况，进行检验批的划分。

1、划分原则：（1）对材料构件进场验收检验批，以进场时间及材料类型为主要分界线来划分进场检验批次。

（2)对基础、主体以楼层、设计中设置的变形缝（沉降缝、伸缩缝）及施工段（区）、隐检部位为一检验批。

（3）安装工程一般按设计系统或设备组别划分为一个检验批。

（4）对管线安装的验收，以干线系统，隐蔽批次（或区域）为划分单元。

（5）对设备、器具的验收，以楼层、设备间，大型设备单台（或区域）为划分；对电梯、扶梯的验收，以独立运行的台或段划分。

（6）室外工程统一划分为一个检验批；散水、台阶、明沟等含在地面检验批中。

（7）划分段（区）时充分考虑工艺要求，便于质量控制等基本原则，不留死角、漏项。

附表一、分部工程、分项工程、检验批划分1、地基工程:根据建筑工程施工质量验收统一标准》第4.0.5条规定；2）、主体结构：根据《建筑工程施工质量验收统一标准》第4.0.5条规定；3)、建筑装饰装修：(1)楼地面工程根据《建筑地面工程施工质量验收规范》第3.0.18.1规定高层建筑标准层可按每三层（不足三层按三层计）作为检验批的规定;（2）抹灰工程根据《建筑装饰工程质量验收规范》第4.1.5条规定；（3）门窗工程根据《建筑装饰装修工程质量验收规范》第5.1.5条规定；（4）吊顶工程根据《建筑装饰装修工程质量验收规范》第6.1.5条规定；（5）饰面板（砖）工程根据《建筑装饰装修工程质量验收规范》第8.1.5条规定；（6）幕墙工程根据《建筑装饰装修工程质量验收规范》第9.1.5条规定；（7）涂饰工程根据《建筑装饰装修工程验收规范》第10.1.3规定；（8）细部工程根据《建筑装饰装修工程质量验收规范》第12.1.5规定；4）、建筑屋面：5）、建筑给水、排水及采暖：给排水工程根据《建筑给水、排水及采暖工程施工质量验收规范》第3.1.5条规定；6）、通风与空调：7）、建筑电气：电气工程根据《建筑电气工程施工质量验收规范》第28.0.1条规定；8）、智能建筑：9）、建筑节能：根据《建筑节能工程施工质量验收规范》4.2.310）、电梯：。

空气处理设备安装检验批质量验收记录（Ⅱ）（空调系统）注：本表内容的填写需依据《现场验收检验批检查原始记录》。

本检验批质量验收的规范依据见本页背面。

填写说明一、填写依据1 《通风与空调工程质量验收规范》GB50243-2002。

2 《建筑工程施工质量验收统一标准》GB50300-2013。

二、检验批划分根据施工现场实际情况，可按照设计系统和设备组别划分成若干个检验批进行验收；设备安装可按型号划分成若干个检验批进行验收；大中型设备单独划分成一个检验批进行验收。

三、GB50243-2002规范摘要主控项目7.2.3 空调机组的安装应符合下列规定：1 型号、规格、方向和技术参数应符合设计要求。

2 现场组装的组合式空气调节机组应做漏风量的检测，其漏风量必须符合现行国家标准《组合式空调机组》GB/T14294的规定。

检查数量：按总数抽检20%，不得少于1台。

净化空调系统的机组，1～5级全数检查，6～9级抽查50%。

检查方法：依据设计图核对，检查测试记录。

7.2.7 静电空气过滤器金属外壳接地必须良好。

检查数量：按总数抽查20%，不得少于1台。

检查方法：核对材料、观察检查或电阻测定。

7.2.8 电加热器的安装必须符合下列规定：1 电加热器与钢构架间的绝热层必须为不燃材料；接线柱外露的应加设安全防护罩。

2 电加热器的金属外壳接地必须良好。

3 连接电加热器的风管的法兰垫片，应采用耐热不燃材料。

检查数量：按总数抽查20%，不得少于1台。

检查方法：核对材料、观察检查或电阻测定。

7.2.9 干蒸汽加湿器的安装，蒸汽喷管不应朝下。

检查数量：全数检查。

检查方法：观察检查。

一般项目7.3.2 组合式空调机组及柜式空调机组的安装应符合下列规定：1 组合式空调机组各功能段的组装，应符合设计规定的顺序和要求；各功能段之间的连接应严密，整体应平直。

2 机组与供回水管的连接应正确，机组下部冷凝水排放管的水封高度应符合设计要求。

3 机组应清扫干净，箱体内应无杂物、垃圾和积尘。

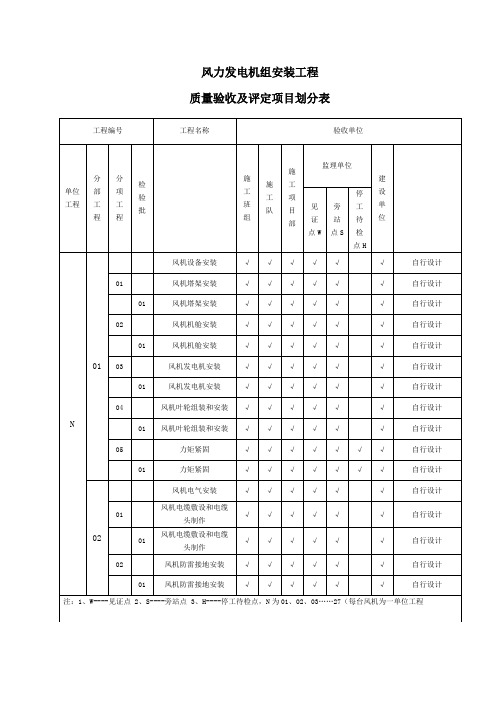

风力发电机组安装工程质量验收标准1、编制依据1.1 风力发电场项目工程验收规程 DL/T5191-2004 ；1.2 风力发电机组塔架 GB/T19072-2003；1.3 风力发电机组验收规范GB/T 20319 — 2006；1.4 风力发电场运行规程DL/T 666-1999 ；1.5 风力发电场安全规程DL 796-2001 ；1.6 风力发电场检修规程 DL/T 797-2001 ；1.7 风力发电机组安全要求 GB 18451.1-2001 ；1.8 风力发电机组装配和安装规范 GB/T 19568-2004 ；1.9 风力发电机组第 2部分：通用试验方法 GB/T 19960.2-2005 ；1.10 风力发电机组异步发电机第2部分：试验方法 GB/T 19071.2-2003 ；1.11 风力发电机组功率特性试验GB/T 18451.2-2003 ；1.12 风力发电机组控制器试验方法 GB/T 19070-2003 ；1.13 风力发电机组齿轮箱GB/T 19073-2003 ；1.14 风力发电机组风轮叶片 JB/T 10194-2000 ；1.15 风力发电机组偏航系统第2部分：试验方法 JB/T 10425.2-2004 ；1.16 风力发电机组制动系统第2部分：试验方法 JB/T 10426.2-2004 ；1.17 风力发电机组一般液压系统 JB/T 10427-2004 ；1.18 电气设备交接试验标准 GB 50150-2006 ；1.19 电气装置安装工程质量检验及评定规程 DL/T5161-2002；1.20 参照《风力发电工程施工与验收》中国水利水电出版社2009、华锐风电科技（集团）股份有限公司、广东明阳风电产业集团有限公司等风机生产厂家的风力发电机组安装手册。

2、总则2.1 本标准适用于 xxx 风力发电有限公司所属 1.5MW及以上风力发电机组安装工程的质量验收，其它型号的风电机组可参照执行。

编号：GYTRFD/XD/ZL-2013-010xxxxx一期49.5MW风电工程质量验评范围划分及质量控制点设置（大纲）批准：审核：编制：xxxxx工程监理有限责任公司xxxxx一期49.5MW风电工程项目监理部2013年3月xxxxx一期49.5MW风电工程质量验收及评定范围划分说明1、本《大纲》是按照各标段编制单位工程施工质量验评范围划分表的原则依据；2、本《大纲》由监理编制，业主批准后生效。

各参建单位以合同约定的承建范围，一律按此大纲确定的单位工程和执行标准为准，划分各单位工程施工质量验评范围划分并严格执行，如有变动另行通知；3、各单位工程施工质量验评范围划分，由专业监理工程师审核，总监批准，业主备案；4、本工程是按照《单项、单位工程施工质量验收及评定范围划分大纲》进行划分的。

原则上按《风力发电场项目建设验收规程》（DL/T5191-2004）；划分为4个单项工程（风力发电机组、升压站、线路及道路），每台风力发电机组的安装工程为一个单位工程；升压站土建及设备安装调试各为一个单位工程；配网线路及电力电缆工程以一条独立的线路为一个单位工程；场区道路为一个单位工程：共计37个单位工程；5、具体验收及评定标准，原则上执行DL/T5191-2004引用标准；5.1、建筑工程按《电力建设施工验收及评定规程第1部分：土建工程》（DL/T5210.1-2005)；5.2、电气工程按《电气装置安装工程质量检验及评定规程》(DL/T5161.1-5161.17-2002）；5.3、线路工程按《110-500kV架空电力线路工程施工质量及评定规程》（DL/T5168-2002)；5.4、风力发电机组安装工程按《风力发电机组验收规范》（GB/T20319-2006）；6、单位工程优良评定依据：6.1、建筑工程按DL/T5210.1-2005进行优良评定；6.2、电气工程按DL/T5161.1-5161.17-2002进行优良评定；6.3、线路工程按DL/T5168-2002进行优良评定；6.4、风力发电机组安装工程按GB/T20319-2006风力发电机组验收规范只评合格，不进行优良评定；7、工程质量验收及单位工程质量评定程序、组织责任：（1）检验批质量验收记录由施工单位项目专业质量检查员填写，由专业监理工程师（建设单位项目专业技术负责人）组织项目专业质量检查员等进行验收；（2）分项工程质量验收记录由专业监理工程师（建设单位项目专业技术负责人）组织施工单位项目质量（技术）负责人等进行验收；（3）分部（子分部）工程质量验收应由总（副总）监理工程师（建设单位项目专业技术负责人）组织施工单位项目负责人和技术、质量负责人等进行验收；（4）单位（子单位）工程完工后，施工单位应自行组织有关人员进行检查评定，验收合格后向建设单位提交工程验收申请报告。

空调系统分项工程和检验批划分方案背景为方便对空调系统施工、验货和检验的管理，需要根据工程特点及现场安装情况，将空调系统安装划分为若干子工程，并制定相应的检验批划分方案。

目的本文档的目的是为了明确空调系统分项工程和检验批划分方案，确保施工质量和工期的控制，方便施工过程中的跟踪和管理。

空调系统分项工程在施工过程中，将空调系统划分为以下子工程：1. 制冷水系统2. 制热水系统3. 冷却水系统4. 循环风系统5. 送风系统6. 排风系统检验批划分方案为了保证施工质量、便于管理和跟踪，应针对上述空调系统子工程制定相应的检验批划分方案。

具体内容如下：制冷水系统1. 冷冻水系统管道安装前，应进行管道、法兰垫片、紧固件的质量检验，并填写相应的质量检验记录表。

2. 冷冻水系统管道焊接完成后，应进行X光线、超声波探伤及射线照相检验，填写相应的质量检验记录表。

3. 制冷水系统安装完成后，应进行整个系统压力试验，试验合格后，填写相应的试验记录表。

制热水系统1. 设计、安装制热系统应符合《建筑给水排水及采暖工程设计规范》。

2. 热水供应管道应采用无缝钢管或镀锌管。

3. 热水管道的支吊架应在管道安装前安装好，支吊架的型号、规格应符合设计要求。

4. 热水进口管道应设阻气阀、减压阀等附属设备。

5. 安装后，在逐个支管验收合格后，方可交付给建筑方使用。

冷却水系统1. 冷却水系统的水泵、水箱等设备应在安装前进行质量检验，填写相应的质量检验记录表。

2. 冷却水系统施工完后，需要进行水质检测，水质合格后才能进入系统启动试运行或调整。

循环风系统1. 循环风系统进风口、出风口的位置应符合设计要求。

2. 风管应当在安装和运输之前进行质量检验，检查大小、尺寸、厚度等是否符合设计要求。

3. 风管应布置合理，接口接口处严密，连接方式应采用密封包扣或密封胶条封口，不得有渗漏。

送风系统1. 送风系统中的风机应在安装前进行质量检验，填写相应的质量检验记录表。
