施工缝,沉降变形缝技术交底

  • 格式：doc
  • 大小：50.00 KB
  • 文档页数：4
2、钢筋混凝土段中埋式止水带固定方案：
止水带垂直弯曲，一端垂直挡头模板，一端紧贴挡头模板（涂抹上脱模剂），待第一节衬砌完后将紧贴模板止水带弯入第二节衬砌。
钢筋混凝土中采用特殊箍筋让止水带垂直安置在混凝土中，其余止水带的固定同素混凝土。
3、中埋式止水带施工控制要点
（1）、衬砌纵向、环向施工缝和采用的遇水膨胀的橡胶止水条、中埋式钢边止水带、中埋式橡胶止水带符合设计要求。
6、水沟环向施工缝采用遇水膨胀止水条防水。
三、施工缝、变形缝技术要求
1、中埋式止水带施工要求：1）中埋式止水带埋设位置应准确、固定牢靠，其中间空心圆环应与缝的中心线重合；2）中埋式止水带应妥善固定，宜采用专用的钢筋套或扁钢固定；3）中埋式止水带先施工一侧混凝土时，其端模应支撑牢固，严防漏浆；4）中埋式止水带在转弯处宜采用直角专用配件，并应作成圆弧形，转角半径不小于200mm。
交底记录
工程名称
新 建 铁路
北京至沈阳客运专线
分部（分项）工程
同盛隧道防排水
交底项目
隧道施工缝，沉降变形缝技术交底
图纸名称、图号
京沈客专施隧参
交底内容：
一、适用范围
1、同盛隧道 Ⅱ级、Ⅲ级、Ⅳ级、Ⅴ级围岩，明洞环向、纵向施工缝。
2、洞口明洞分界处DK293+287、明洞暗洞分界处DK293+342地层承载力显著变化，断面明显变化设置沉降变形缝，宽度2cm。
2、暗挖断隧道：隧道拱墙衬砌环向施工缝设“背贴式橡胶止水带+中埋式橡胶止水带”防水，仰拱衬砌环向施工缝采用“中埋式橡胶止水带+遇水膨胀止水条”防水；设置保温中心水沟地段，仰拱衬砌环向施工缝上部仰拱填充内设置一道Φ100打孔பைடு நூலகம்VC管与中心沟相连，PVC管横向排水坡度不小于2%。衬砌边墙纵向施工缝设“中埋式橡胶止水带+遇水膨胀止水条”防水。
3、隧道洞口500m范围内每隔9版衬砌台车长度设置一道温度伸缩缝并与衬砌施工缝合设，温度伸缩缝宽度1.5cm。
二、施工缝、沉降变形缝、温度伸缩缝的防水处理措施
1、 明洞：拱墙衬砌环向施工缝采用“中埋式橡胶止水带+遇水膨胀止水条”防水，仰拱衬砌环向施工缝采用“中埋式橡胶止水带+遇水膨胀止水条”防水。水沟环向施工缝采用遇水膨胀止水条防水。衬砌边墙纵向施工缝设“中埋式橡胶止水带+遇水膨胀止水条”防水。
3、明挖断隧道沉降变形缝：明挖断隧道拱墙及仰拱衬砌沉降变形缝设“中埋式钢边橡胶止水带+上下两道遇水膨胀止水条”防水并辅以嵌缝。
4、明暗分界处沉降变形缝：拱墙、仰拱衬砌沉降变形缝采用“中埋式钢边橡胶止水带+上下两道遇水膨胀止水条”防水并辅以嵌缝。
5、暗挖隧道温度伸缩缝：拱墙伸缩缝设“背贴式橡胶止水带+中埋式钢边橡胶止水带+遇水膨胀止水条”防水，仰拱伸缩缝设“中埋式钢边橡胶止水带+上下两道遇水膨胀止水条”防水，伸缩缝辅以嵌缝。设置保温中心水沟地段，仰拱衬砌环向施工缝上部仰拱填充内设置一道Φ100打孔PVC管与中心沟相连，PVC管横向排水坡度不小于2%。
（2）、加强混凝土振捣，排除止水带底部气泡和空隙，使止水带和混凝土紧密结合。
（3）、止水带埋设位置应准确，其中心应与变形缝重合。
（4）、固定止水带时，应防止止水带偏移，以免单侧缩短，影响止水效果。
（5）、止水带定位时，应使其在界面部位保持平展，不得使橡胶止水带翻滚、扭结，如发现有扭结不展现象应及时进行调正。
（6）、橡胶止水带接头必须粘接良好，不应采用不加处理的”搭接”。
（7）、止水带粘接采用冷接法，冷接法采用强力胶，接头处表面应清刷与打毛，冷接法（强力胶）搭接长度不得小于20cm。
（8）、设置止水带接头时，应尽量避开容易形成壁后积水的部位，宜留设在起拱线上下。
（9）、在浇捣靠近止水带附近的混凝土时，应严格控制浇捣的冲击力，避免力量过大而刺破橡胶止水带，同时还必须充分震捣，保证混凝土与橡胶止水带的紧密结合，施工中如发现有破裂现象应及时修补。
3、遇水膨胀止水条施工要求：1）施工前必须对止水条的宽度、厚度进行检查，确保其符合要求；2）止水条安放前，必须对预留槽进行清理、清洗干净、排除杂物；3）止水条必须安放在预留槽内，安装时先在槽内涂抹一层氯丁胶粘剂，使其粘接牢固，并用水泥钉固定，水泥钉的间距不宜大于60cm；4）止水条安装应尽量安排在浇筑前3~5h，如有困难提前安装应采取缓膨措施，但最长时间不得超过24h；止水条安装时应顺槽拉紧嵌入，确保止水条与槽底密贴，不得有空隙；6）水水条接头处应重叠搭接后再粘接固定，沿施工缝形成闭合环路，其间不得留断点。
（10）、衬砌脱模后，若检查发现施工中有走模现象发生，致使止水带过分偏离中心，则应适当凿除或填补部分混凝土，对止水带进行纠偏。
五、背贴式橡胶止水带施工
1、施工工艺流程：
六、遇水膨胀止水条施工：
遇水膨胀止水条施工方法如下：在先浇筑混凝土初凝后，终凝前，根据止水条的规格在混凝土基面中间压磨出一条平直、光滑槽。后将止水条固定于槽内，再浇筑下一环混凝土。
四、中埋式止水带施工
1、素混凝土段中埋式止水带施工方案：
止水带垂直弯曲，一端垂直挡头模板，一端紧贴挡头模板（涂抹上脱模剂），待第一节衬砌完后将紧贴模板止水带弯入第二节衬砌。
素混凝土中采用钢筋卡固定止水带，钢筋卡采用Ф6钢筋制作，第一节衬砌通过铁丝将钢筋卡和止水带固定在挡头模板上，钢筋卡按环向0.5m设置；在第二节衬砌时板直钢筋卡将一起弯入的止水带垂直固定在第二节衬砌内。
1、预处理
拆除模板后，凿毛施工缝，用钢丝刷清楚界面浮碴。
2、施工
遇水膨胀止水条铺设前在槽内涂2~5mm厚的水泥浆，待其表面干燥后，用配套的粘结剂或水泥钉固定止水条。
交底： 审核： 接收：
2、背贴式橡胶止水带施工要求：1）背贴式橡胶止水带应定位准确，其纵向轴线与施工缝应对齐；2）背贴式止水带与防水板之间采用不透水焊接，将止水带两边焊接在防水板上；3）背贴式止水带采用搭接或对接方式，连接后接头强度不小于原材料的强度；4）当背贴式止水带位于折线转角处，转角部位采用同源的转角专用配件；5）衬砌台车就位，安装挡头板时不得损伤止水带。

合集下载

建筑构造：变形缝

建筑构造：变形缝

13
14
变形缝
一 变形缝分类
变形缝可分为伸缩缝、沉降缝、抗震缝三种
2
一 变形缝分类
伸ቤተ መጻሕፍቲ ባይዱ缝：
建筑构件因温度和湿度等因素的变化会产 生胀缩变形。
设置垂直缝隙，自基础以上将房屋的墙体、 楼板层、 屋顶等构件断开，将建筑物分离成 几个独立的部分。
克服过大的温度差，基础可不断开，从基 础顶面至屋顶延结构断开。
8
二 构造要求
沉降缝：
设置：为了建筑物各部分由于不均匀沉降引起的破坏而设置的变形缝。 下列情况须设置: Ⅰ.当建筑物建造在不同的地基土壤上，两部分之间。 Ⅱ.当同一建筑物的相邻部分高度相差两层以上或部分高度差超过10米时。 Ⅲ.当同一建筑相邻基础的结构体系、宽度和埋置深度相差悬殊时。 Ⅳ.原有建筑物和新建建筑物紧相毗连时。
9
二 构造要求
沉降缝：
构造：沉降缝与伸缩缝最大的区别在于沉降缝非但将墙、楼层及屋顶部分脱开， 而且其基础部分亦必须分离。
10
二 构造要求
防震缝:
对建筑防震来说，一般只考虑水平方向地震波的影响。
11
二 构造要求
地震区建造房屋：体形简单，重量、刚度对称并均匀分布，建筑物的 形心和重心尽可能接近，避免在平面和立面上的突然变化。最好不设变形 缝，以保证结构的整体性，加强整体刚度。
多层砌体房屋：在设计烈度为8度和9度的地震区，当建筑物立面高差 大于6米，或建筑物有错层，且楼板错层高差较大；或建筑物各部分结构刚 度、质量截然不同时，应设防震缝。
12
二 构造要求
防震缝宽度在多层砖房中按设计烈度的不同，取50~70毫米；在多层构 件混凝土框架建筑中，建筑物高度在15米及15米以下时为100毫米；当建筑 物高度超过15米时： 设计烈度6度，建筑物每增高5米，缝宽的70毫米基础上增加20毫米； 设计烈度7度，建筑物每增高4米，缝宽的70毫米基础上增加20毫米； 设计烈度8度，建筑物每增高3米，缝宽的70毫米基础上增加20毫米。
变形缝防水施工工艺与质量标准

变形缝防水施工工艺与质量标准

变形缝防水施工工艺与质量标准一、总则1、范围本标准规定了变形缝防水的施工要求、方法和质量控制标准。

本标准适用于地上、地下建筑工程变形缝防水施工。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，内容随最新版本更新适用于本标准。

GB50300—2013建筑工程施工质量验收统一标准GB50208-2011地下防水工程质量验收规范GB50108-2008地下工程防水技术规范GB50204-2015 混凝土结构工程施工质量验收规范GB50134-2004 人民防空工程施工及验收规范二、施工准备1 技术准备1 .1 应熟悉设计图纸、相关规范、标准及本工艺标准，对施工变形缝的做法、位置及构造措施进行了解，以确定防水变形缝上述内容的合理性，并确定是否提出修改建议。

1.2 防水变形缝施工前应对结构材料、防水材料、现场状况进行检查核对，以确定对设计与规范的符合性，预测施工后对建筑功能的有效性，并作好核对记录。

1.3 确定施工方案，针对防水变形缝的不同部位、不同功能要求、不同的现场条件、编制满足设计要求、相关规范和工艺要求的施工技术方案。

1.4 应对施工操作人员进行书面技术交底，其主要内容为：施工前、施工中、施工后应注意的事项和技术要求，以及确保使用功能的技术措施与施工方法。

2 物资准备2.1 止水带宽度和材质的物理性能均应符合设计要求，且无裂缝和气泡；中心孔偏心不允许超过管状断面厚度的1/3；止水带表面允许有深度不大于 2mm、面积不大于 16mm2的凹痕、气泡、杂质、明疤等缺陷不超过 4 处；止水带的质量应符合《地下防水工程质量验收规范》GB50208-2011的要求。

2.2 金属止水带应用于变形相对比较稳定的结构中，并应有防止接缝渗水及变形破坏的切实可行的技术措施与施工作业措施。

2.3 水泥应按设计要求选用，强度等级不应低于32.5 级。

2.4 砂、石等材料的要求同防水混凝土施工工艺标准。

桥梁施工缝的处理方法

桥梁施工缝的处理方法

桥梁施工缝的处理方法引言桥梁是连接城市交通的重要组成部分，承载着巨大的交通压力。

在桥梁施工中，缝的处理是非常重要的一环，它不仅关系到桥梁的使用寿命和安全性，还直接影响到桥梁的外观和舒适度。

本文将全面、详细、完整地探讨桥梁施工缝的处理方法。

缝的类型桥梁施工缝主要分为以下几种类型：结构缝结构缝是由于桥梁的伸缩变形引起的，主要分为纵向缝和横向缝。

纵向缝沿着桥梁的纵向方向，用于承受桥梁的伸缩变形；横向缝位于桥墩或桩柱之间，承受桥梁的横向伸缩变形。

结构缝的处理方法主要包括填缝、设伸缩缝和使用伸缩装置。

施工缝施工缝是在桥梁施工过程中形成的缝隙，一般位于构件连接处或混凝土浇筑分段的接缝处。

施工缝的处理方法包括填缝、敷设缝料以及修补。

变形缝变形缝是由于桥梁的变形导致的缝隙，主要包括沉降缝和位移缝。

沉降缝出现在桥梁的沉降部位，用于缓解桥梁的沉降变形；位移缝一般出现在桥梁的微小位移区域，用于缓解桥梁的位移变形。

变形缝的处理方法主要包括填缝、设置桥段伸缩缝和采用伸缩装置。

缝的处理方法针对不同类型的桥梁施工缝，需要采取不同的处理方法。

下面将详细介绍各种缝的处理方法。

结构缝的处理方法•填缝：对于较小的结构缝，可以采用填缝材料进行填充，确保缝隙的密封性。

•设伸缩缝：对于较大的结构缝，可以设置伸缩缝，使得桥梁可以自由伸缩，减少结构受力。

•使用伸缩装置：在某些情况下，可以采用伸缩装置来处理结构缝，例如采用伸缩橡胶垫片等。

施工缝的处理方法•填缝：对于较小的施工缝，可以采用填缝材料进行填充，以保持桥梁的平整和美观。

•敷设缝料：对于较大的施工缝，可以预留缝隙，在施工完成后敷设缝料，以便缓解桥梁的变形和开裂。

•修补：对于已有的施工缝，如果出现了磨损或损坏，可以进行修补，以恢复桥梁的正常使用。

变形缝的处理方法•填缝：对于较小的变形缝，可以采用填缝材料进行填充，以保持桥梁的平整和美观。

•设置桥段伸缩缝：对于较大的变形缝，可以设置桥段伸缩缝，使得不同桥段可以相对运动，减小变形缝对桥梁的影响。

隧道二衬施工技术交底

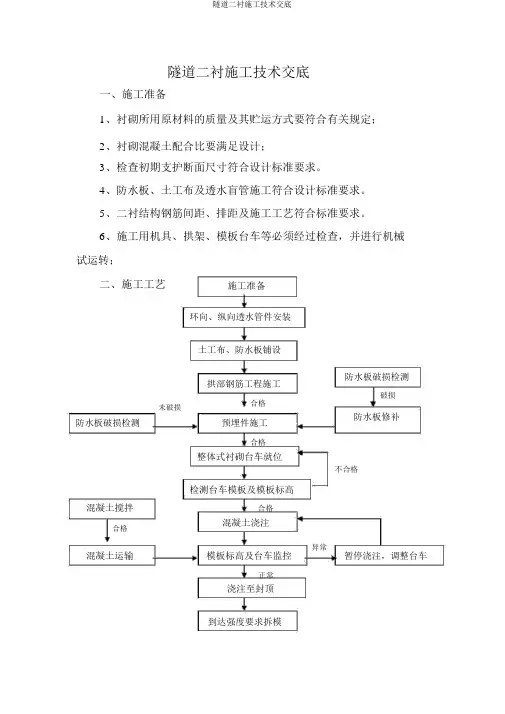

隧道二衬施工技术交底
