晶体三极管常见技术参数定义

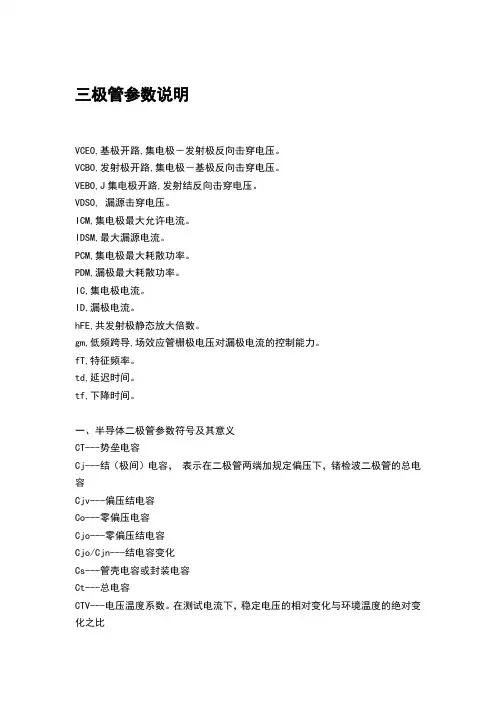

三极管参数说明VCEO,基极开路,集电极－发射极反向击穿电压。

VCBO,发射极开路,集电极－基极反向击穿电压。

VEBO,J集电极开路,发射结反向击穿电压。

VDSO, 漏源击穿电压。

ICM,集电极最大允许电流。

IDSM,最大漏源电流。

PCM,集电极最大耗散功率。

PDM,漏极最大耗散功率。

IC,集电极电流。

ID,漏极电流。

hFE,共发射极静态放大倍数。

gm,低频跨导,场效应管栅极电压对漏极电流的控制能力。

fT,特征频率。

td,延迟时间。

tf,下降时间。

一、半导体二极管参数符号及其意义CT---势垒电容Cj---结（极间）电容，表示在二极管两端加规定偏压下，锗检波二极管的总电容Cjv---偏压结电容Co---零偏压电容Cjo---零偏压结电容Cjo/Cjn---结电容变化Cs---管壳电容或封装电容Ct---总电容CTV---电压温度系数。

在测试电流下，稳定电压的相对变化与环境温度的绝对变化之比CTC---电容温度系数Cvn---标称电容IF---正向直流电流（正向测试电流）。

锗检波二极管在规定的正向电压VF下，通过极间的电流；硅整流管、硅堆在规定的使用条件下，在正弦半波中允许连续通过的最大工作电流（平均值），硅开关二极管在额定功率下允许通过的最大正向直流电流；测稳压二极管正向电参数时给定的电流IF（AV）---正向平均电流IFM（IM）---正向峰值电流（正向最大电流）。

在额定功率下，允许通过二极管的最大正向脉冲电流。

发光二极管极限电流。

IH---恒定电流、维持电流。

Ii--- 发光二极管起辉电流IFRM---正向重复峰值电流IFSM---正向不重复峰值电流（浪涌电流）Io---整流电流。

在特定线路中规定频率和规定电压条件下所通过的工作电流IF(ov)---正向过载电流IL---光电流或稳流二极管极限电流ID---暗电流IB2---单结晶体管中的基极调制电流IEM---发射极峰值电流IEB10---双基极单结晶体管中发射极与第一基极间反向电流IEB20---双基极单结晶体管中发射极向电流ICM---最大输出平均电流IFMP---正向脉冲电流IP---峰点电流IV---谷点电流IGT---晶闸管控制极触发电流IGD---晶闸管控制极不触发电流IGFM---控制极正向峰值电流IR（AV）---反向平均电流IR（In）---反向直流电流（反向漏电流）。

三极管的主要参数三极管的参数反映了三极管各种性能的指标，是分析三极管电路和选用三极管的依据。

一、电流放大系数1.共发射极电流放大系数(1)共发射极直流电流放大系数，它表示三极管在共射极连接时，某工作点处直流电流IC与IB的比值，当忽略ICBO时(2)共发射极交流电流放大系数β它表示三极管共射极连接、且UCE恒定时，集电极电流变化量ΔIC与基极电流变化量ΔIB之比，即管子的β值大小时，放大作用差;β值太大时，工作性能不稳定。

因此，一般选用β为30～80的管子。

2.共基极电流放大系数共基极直流电流放大系数它表示三极管在共基极连接时，某工作点处IC 与 IE的比值。

在忽略ICBO的情况下(2)共基极交流电流放大系数α，它表示三极管作共基极连接时，在UCB 恒定的情况下，IC和IE的变化量之比，即：通常在很小时，与β，与α相差很小，因此，实际使用中经常混用而不加区别。

二、极间反向电流1.集-基反向饱和电流ICBOICBO是指发射极开路，在集电极与基极之间加上一定的反向电压时，所对应的反向电流。

它是少子的漂移电流。

在一定温度下，ICBO 是一个常量。

随着温度的升高ICBO将增大，它是三极管工作不稳定的主要因素。

在相同环境温度下，硅管的ICBO比锗管的ICBO小得多。

2．穿透电流ICEOICEO是指基极开路，集电极与发射极之间加一定反向电压时的集电极电流。

ICEO与ICBO的关系为：该电流好象从集电极直通发射极一样，故称为穿透电流。

ICEO和ICBO一样，也是衡量三极管热稳定性的重要参数。

三、频率参数频率参数是反映三极管电流放大能力与工作频率关系的参数，表征三极管的频率适用范围。

1．共射极截止频率fβ三极管的β值是频率的函数，中频段β=βo几乎与频率无关，但是随着频率的增高，β值下降。

当β值下降到中频段βO1／倍时，所对应的频率，称为共射极截止频率，用fβ表示。

2．特征频率当三极管的β值下降到β＝1时所对应的频率，称为特征频率。

三极管结构参数三极管，又称晶体三极管，是一种广泛应用于电子设备和电路中的半导体器件。

其结构简单、功能强大，在电子行业中起着举足轻重的作用。

下面将介绍三极管的结构和参数，以便更好地理解其工作原理和应用。

一、三极管结构1. PN结三极管的基本结构是PN结。

PN结是由p型半导体和n型半导体通过扩散、结合或外加电场形成的结，其中p型半导体富含正电荷载流子（空穴），n型半导体富含负电荷载流子（电子）。

当p型半导体和n型半导体接触时，电子从n型区域向p型区域扩散，而空穴则从p型区域向n型区域扩散，形成电势差。

2. 三层结构三极管通常由三层半导体材料构成，分别是发射层（Emitter）、基区（Base）和集电层（Collector）。

其中发射层为n型半导体，基区为p型半导体，集电层为n型半导体。

这三层结构构成了三极管的基本框架。

3. 接线三极管有三个引线分别对应三个区域，通过适当的接线方式可形成不同的工作方式，如共发射极结构、共基结构和共集结构。

其中共发射极结构常用于放大器和开关电路，共集结构则用于功率放大器等应用。

二、三极管参数1. 最大工作电压（VCEO）最大工作电压指的是集电极和发射极之间可承受的最大电压。

一般情况下，VCEO 的数值越大，三极管的工作范围越广。

2. 最大集电极电流（IC）最大集电极电流是指三极管在特定工作状态下能够承受的最大电流。

它反映了三极管的功率处理能力，是选择三极管用于具体应用时的重要参数。

3. 最大功耗（P）最大功耗指的是三极管在规定条件下能够耗散的最大功率。

其数值与三极管的导热性能和工作环境相关，是进行电路设计时需要考虑的重要参数之一。

4. 最大封装温度（Tj）最大封装温度是指三极管能够承受的最高温度。

这个参数直接影响着三极管的工作可靠性和稳定性。

5. 放大系数（β）放大系数表示三极管增益的大小，是指集电极电流变化与基极电流变化的比值。

β值越大，代表三极管的放大能力越强。

6. 饱和压降（VCEsat）饱和压降是指在三极管处于饱和状态时，集电极和发射极之间的压降。

三极管的主要参数包括直流参数交流参数极限参数
三极管的主要参数包括直流参数、交流参数和极限参数。

1. 直流参数：直流参数描述了三极管在直流电路中的电流和电压特性。

- 最大集电极电流（Icmax）：三极管集电极能够承受的最大
电流值。

- 最大基极-发射极电压（Vbeo）：基极和发射极之间能够承
受的最大电压值。

- 最大集电极-发射极电压（Vceo）：集电极和发射极之间能
够承受的最大电压值。

- 饱和压降（Vcesat）：三极管处于饱和状态时，集电极和发
射极之间的电压降。

2. 交流参数：交流参数描述了三极管在交流信号下的放大能力和频率特性。

- 增益（β或hfe）：三极管的电流放大倍数。

- 输入电阻（Rin）：输入端的电阻，影响输入信号的放大效果。

- 输出电阻（Rout）：输出端的电阻，影响输出信号的传输效果。

- 频率响应：描述了三极管在不同频率下放大能力的变化情况，常用的参数包括截止频率和增益带宽积。

3. 极限参数：极限参数描述了三极管在工作过程中的极限条件。

- 最大功耗（Pdmax）：三极管能够承受的最大功率。

- 集电极-发射极击穿电压（BVceo）：集电极和发射极之间的
最大击穿电压。

- 集电极-基极击穿电压（BVceo）：集电极和基极之间的最大击穿电压。

- 储能时间（Ton、Toff）：三极管进行开关动作的能力。

这些参数是设计和使用三极管时需要考虑的重要指标，不同的应用场合可能需要不同的参数要求。
