protel设计报告

(1)在桌面上或开始菜单中找到并用鼠标双击Protel 99 se应用程序——Client 99 se，打开Protel 99 se的主窗口。

（上图）件类型选项中选择。

（3）设计Sch的操作环境在其中可以灵活的设置纸张的大小、边框、图纸底色等相关选项（4）元器件查找（5）创建网络表点击如图所示的Design按钮cerate netlist选项，便是生成网络表的第一步，生成表格的前提是确定绘制的原理图所有的器件名，封装号等下图为最终生成的元器件的列表。

内含器件类型，器件型号，封装号以及原件描述，从表格可以清晰的看出所使用的器件，便于查询和比较原理图是否缺少相关器件。

装载在前面生成的网络表，当然要尽量避免网络表节点和封装准确标准化没有错误的话便会生成下图的形式，元器件之间用绿线相连，同类型器件排列在一起。

下图设置单面板和双面板的选项界面，单面板是：“Top layer”选“Not Used”，双面板是则是如图所示的选项。

下图便是自动布线工具选项，选择Route All，便生成了PCB双面板或者单面板。

下图以测量放大器电路为例生成了双面板图样。

（二）、实验对象1、甲乙类互补对称功率放大电路（1）实验电路图：（3）甲乙类互补对称功率放大器网络表：（4）甲乙类互补对称功率放大器元器件表（5）用Protel软件绘制印刷电路板版图。

单层板：2、测量放大器电路（1）电路原理图（3）测量放大电路网络表（5）用Protel软件绘制印刷电路板版图。

单面板双面板（3）整流稳压电路网络表：（5）用Protel软件绘制印刷电路板版图。

单面板三、EDA训练总结与体会本次课程设计实习持续了一个星期，每个过程我都认真的完成了，而且从中收获了很多，可以总结为以下几点：（一）对数字电路、模拟电路的知识的巩固与提高本次课程设计学习了Protel软件的使用，并掌握了绘制电路原理图和PCB板的基本方法。

（二）学会理论联系实际。

摘要近年来随着计算机在社会领域的渗透, 单片机的应用正在不断地走向深入，同时带动传统控制检测日新月益更新。

在实时检测和自动控制的单片机应用系统中，单片机往往是作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构，以及针对具体应用对象特点的软件结合，以作完善。

本次课程设计包括STC89C51单片机最小系统（包括复位和时钟电路）还有蜂鸣器电路、LED电路和RS232串口电路以及用于扩展功能的四排与I/O端口相连的插孔。

利用Protel电路设计软件进行原理图设计，PCB布线，借此巩固单片机应用、模拟电路、数字电路课程及学会工程软件protel的使用。

关键词：最小系统，I/O端口，STC89C51, PCBAbstractRecent years, with the penetration of computers in the social sphere, SCM applications are constantly deepening, while driving traditional control detects the rapidly growing updated. In the real-time detection and automatic control of microcomputer application system, the microcontroller is often used as a core component, only the microcontroller knowledge is not enough, should be based on the specific hardware architecture, as well as application-specific software features object combine to make perfect .The curriculum includes the SCM STC89C51 minimum system (including reset and clock circuit) and the buzzer circuit, eight digital tube display circuit, RS232 serial port circuitry, and used to extend the functionality of the four rows with the I / O ports are connected jack. Protel circuit design software for the use of schematic design, PCB layout, thereby consolidating microcontroller applications, analog circuits, digital circuits courses and learn to use engineering software Protel.Keyword：minimum system,I/O Port, STC89C51, PCB1．单片机系统的结构1.1 单片机的内部结构 一个基本的MCS-51单片机通常包括：中央处理器、ROM 、RAM 、定时/计数器和I/O 口等各功能部件，各个功能由内部的总线连接起来，从而实现数据通信。

西南大学工程技术学院学生实验报告
姓名：学号：班级：
专业：实验日期：实验学时：
一、实验名称层次原理图设计
二、实验目的 1.理解层次原理图的概念及其设计方法；
2.掌握自上而下和自下而上的层次原理图设计方法；
3.熟练进行主电路图与子电路图之间的切换。

三、实验设备 1.电脑； 2.安装好Protel 99 SE或Protel DXP软件的电脑。

四、实验内容绘制一个有一个主电路图与两个子电路图的层次原理图。

五、实验步骤 1.打开Protel 99 SE或Protel DXP；
2.添加一个主电路图；
3.放置两个方块，并在方块上添加相应端口，在从元件库找出相应
元件并按图链接，方块feil name分别命名为A和B；
4.单击Design选择添加子电路图，得相应两电路原理图图纸，其
名字应分别为A和B；
5.按图链接元件，并将一个主电路图与两个子电路图保存，在元件
库中寻找相应元件，并依图将其放置于相应位置；
6.单击上下箭头图标，在主电路图方块相应端口上点击，观察是否
能自由切换主电路图与子电路图
六、实验结果见以下三图：。

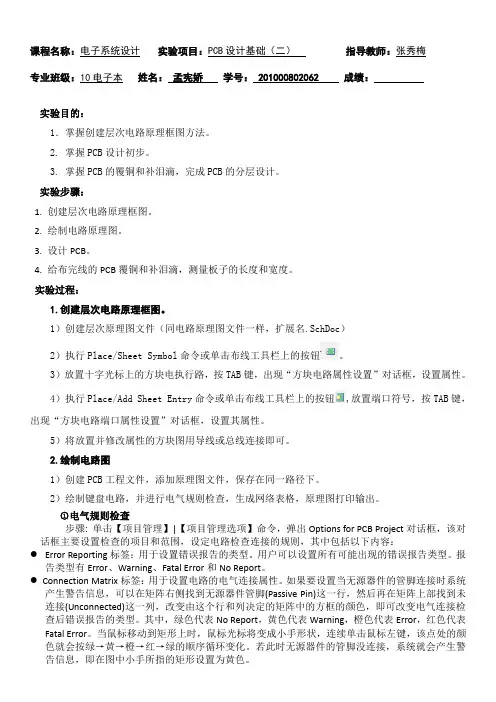

课程名称：电子系统设计实验项目：PCB设计基础（二）指导教师：张秀梅专业班级：10电子本姓名：孟宪娇学号： 201000802062 成绩：实验目的：1．掌握创建层次电路原理框图方法。

2. 掌握PCB设计初步。

3. 掌握PCB的覆铜和补泪滴，完成PCB的分层设计。

实验步骤：1.创建层次电路原理框图。

2.绘制电路原理图。

3.设计PCB。

4.给布完线的PCB覆铜和补泪滴，测量板子的长度和宽度。

实验过程：1.创建层次电路原理框图。

1）创建层次原理图文件（同电路原理图文件一样，扩展名.SchDoc）2）执行Place/Sheet Symbol命令或单击布线工具栏上的按钮。

3）放置十字光标上的方块电执行路，按TAB键，出现“方块电路属性设置”对话框，设置属性。

4）执行Place/Add Sheet Entry命令或单击布线工具栏上的按钮,放置端口符号，按TAB键，出现“方块电路端口属性设置”对话框，设置其属性。

5）将放置并修改属性的方块图用导线或总线连接即可。

2.绘制电路图1）创建PCB工程文件，添加原理图文件，保存在同一路径下。

2）绘制键盘电路，并进行电气规则检查，生成网络表格，原理图打印输出。

○1电气规则检查步骤: 单击【项目管理】|【项目管理选项】命令，弹出Options for PCB Project对话框，该对话框主要设置检查的项目和范围，设定电路检查连接的规则，其中包括以下内容：●Error Reporting标签：用于设置错误报告的类型。

用户可以设置所有可能出现的错误报告类型。

报告类型有Error、Warning、Fatal Error和No Report。

●Connection Matrix标签：用于设置电路的电气连接属性。

如果要设置当无源器件的管脚连接时系统产生警告信息，可以在矩阵右侧找到无源器件管脚(Passive Pin)这一行，然后再在矩阵上部找到未连接(Unconnected)这一列，改变由这个行和列决定的矩阵中的方框的颜色，即可改变电气连接检查后错误报告的类型。
