合集下载

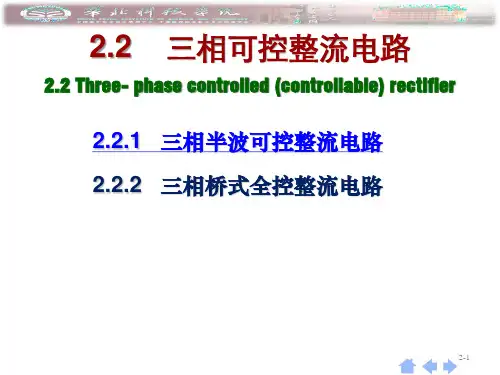

三相半波整流电路

三相半波整流电路

u2 过零时，VT1 不关断，直到 VT2 的脉冲到来，才换流，— —ud波形中出现负的部分。 id 波形有一定的脉动，但为简 化分析及定量计算，可将id 近 似为一条水平线。
ud ua ub uc
O ia
a
wt
ib
O ic O id O
wt wt wt
O
阻 感 负 载 时 的 移 相 范 围 为 图2-16 三相半波可控整流电路，阻 a=0动画 感负载时的电路及a =60时的波形 90。 演示 2-11
w t2
w t3
wt
wt wt wt wt
Common-cathode connection Natural commutation point
a=0动画 演示
2.2.1 Three- phase half- wave controlled rectifier
a =0时的工作原理分析
变压器二次侧a相绕组和晶闸管 VT1 的电流波形，变压器二次绕 组电流有直流分量。 晶闸管的电压波形，由3段组成。
VT1 VT2
uG O ud iVT1
wt w t1 wt
VT3 O
O uVT1 u O
wt wt
ac
uab
uaca=30动
画演示
2.2.1 Three- phase half- wave controlled rectifier
Resistive load, α= 60º
u2 ua ub uc
图2-15 三相半波可控整流电路 Ud/U2随a变化的关系 1－电阻负载 2－电感负载 3－电阻电感负载
2-15
2.2.1 Three- phase half- wave controlled rectifier
各类整流电路图及工作原理

各类整流电路图及工作原理

桥式整流电路图及工作原理介绍桥式整流电路如图1所示，图（a）、（b）、（c）是桥式整流电路的三种不同画法。

由电源变压器、四只整流二极管D1~4 和负载电阻RL组成。

四只整流二极管接成电桥形式，故称桥式整流。

图1 桥式整流电路图桥式整流电路的工作原理如图2所示。

在u2的正半周，D1、D3导通，D2、D4截止，电流由TR次级上端经D1→ RL →D3回到TR 次级下端，在负载RL上得到一半波整流电压。

在u2的负半周，D1、D3截止，D2、D4导通，电流由Tr次级的下端经D2→ RL →D4 回到Tr次级上端，在负载RL 上得到另一半波整流电压。

这样就在负载RL上得到一个与全波整流相同的电压波形，其电流的计算与全波整流相同，即UL = 0.9U2IL = 0.9U2／RL流过每个二极管的平均电流为ID = IL／2 = 0.45 U2／RL每个二极管所承受的最高反向电压为什么叫硅桥,什么叫桥堆目前，小功率桥式整流电路的四只整流二极管，被接成桥路后封装成一个整流器件，称"硅桥"或"桥堆"，使用方便，整流电路也常简化为图Z图1（c）的形式。

桥式整流电路克服了全波整流电路要求变压器次级有中心抽头和二极管承受反压大的缺点，但多用了两只二极管。

在半导体器件发展快，成本较低的今天，此缺点并不突出，因而桥式整流电路在实际中应用较为广泛。

二极管整流电路原理与分析半波整流二极管半波整流电路实际上利用了二极管的单向导电特性。

当输入电压处于交流电压的正半周时，二极管导通，输出电压v o=v i-v d。

当输入电压处于交流电压的负半周时，二极管截止，输出电压v o=0。

半波整流电路输入和输出电压的波形如图所示。

二极管半波整流电路对于使用直流电源的电动机等功率型的电气设备，半波整流输出的脉动电压就足够了。

但对于电子电路，这种电压则不能直接作为半导体器件的电源，还必须经过平滑（滤波）处理。

三相整流电路

三相整流电路

三相整流电路什么是三相整流电路？三相整流电路是使用三相变压器和三个二极管对输入交流电压进行整流的设置，三个二极管分别连接到变压器次级绕组的三相。

为什么会有三相整流电路？单相整流电路进行整流，也就是将交流电转换为直流电源，但仅使用变压器次级线圈的单相进行转换，二极管连接到单向变压器的次级绕组。

这种电路的缺点就是纹波系数高。

在半波整流电路的情况下，纹波系数为1.21，在全波整流电路的情况下，纹波系数为0.482。

在这两种情况下，纹波系数的值都不能忽略。

(关于半波整流电路和全波整流电路，我在之前的文章中有详细的讲解，大家可以直接点进去看)半波整流电路全波整流电路因此，在这种类型的布置中，我们需要平滑电路来消除这些波纹。

这些纹波是直流电压中的交流分量被称为脉动直流电压。

如果在多个应用中使用这种脉动直流电压，则会导致设备性能不佳。

因此使用平滑电路、滤波器作为整流系统的平滑电路。

但是在这个平滑过程之后，整流电路的电压在某个点下降到零。

因此，如果用三相变压器代替单相变压器，纹波系数可以在很大程度上降低。

三相变压器的显着优势之一是即使不使用平滑装置，整流电压也不会降至零。

三相半波整流电路在三相整流电路中，三个二极管分别连接到变压器的次级绕组。

次级绕组的三相以星形连接，因此也称为星级次级。

三相半波整流原理电路图二极管的阳极端连接到变压器的次级绕组。

并且变压器的三相在一个称为中性点的公共点连接在一起。

该中性点为负载提供负极端子并接地。

三相半波整流电路输出电压波形图每个二极管导通三分之一的交流周期，其余两个二极管将保护开路。

输出的直流电压将介于电源电压的峰值和电源电压的一半之间。

三相半波整流电路的纹波系数由以下等式推导出来：三相半波整流电路的纹波系数从以上计算可以看出，三相半波整流电路的纹波系数为0.17，即17%，单相半波整流电路的纹波系数值为1.21，全相全波整流电路的值为0.482.由此可见，与单相整流电路相比，三相整流电路的纹波系数值要小得多。

三相桥式全控整流电路

三相桥式全控整流电路

1主电路的原理1。

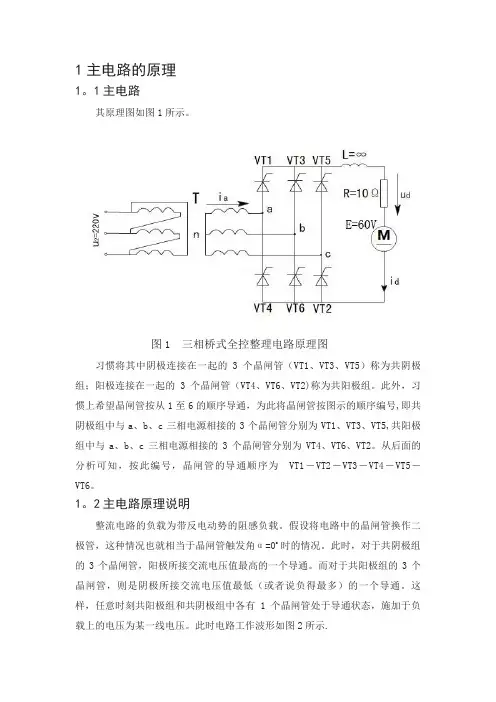

1主电路其原理图如图1所示。

图1 三相桥式全控整理电路原理图习惯将其中阴极连接在一起的3个晶闸管（VT1、VT3、VT5）称为共阴极组；阳极连接在一起的3个晶闸管（VT4、VT6、VT2)称为共阳极组。

此外，习惯上希望晶闸管按从1至6的顺序导通，为此将晶闸管按图示的顺序编号,即共阴极组中与a、b、c三相电源相接的3个晶闸管分别为VT1、VT3、VT5,共阳极组中与a、b、c三相电源相接的3个晶闸管分别为VT4、VT6、VT2。

从后面的分析可知，按此编号，晶闸管的导通顺序为VT1－VT2－VT3－VT4－VT5－VT6。

1。

2主电路原理说明整流电路的负载为带反电动势的阻感负载。

假设将电路中的晶闸管换作二极管，这种情况也就相当于晶闸管触发角α=0o时的情况。

此时，对于共阴极组的3个晶闸管，阳极所接交流电压值最高的一个导通。

而对于共阳极组的3个晶闸管，则是阴极所接交流电压值最低（或者说负得最多）的一个导通。

这样，任意时刻共阳极组和共阴极组中各有1个晶闸管处于导通状态，施加于负载上的电压为某一线电压。

此时电路工作波形如图2所示.图2 反电动势α=0o时波形α=0o时,各晶闸管均在自然换相点处换相。

由图中变压器二绕组相电压与线电压波形的对应关系看出，各自然换相点既是相电压的交点，同时也是线电压的交点。

在分析ud的波形时，既可从相电压波形分析,也可以从线电压波形分析。

从相电压波形看,以变压器二次侧的中点n为参考点，共阴极组晶闸管导通时，整流输出电压ud1为相电压在正半周的包络线；共阳极组导通时,整流输出电压ud2为相电压在负半周的包络线，总的整流输出电压ud = ud1－ud2是两条包络线间的差值,将其对应到线电压波形上，即为线电压在正半周的包络线.直接从线电压波形看，由于共阴极组中处于通态的晶闸管对应的最大(正得最多）的相电压,而共阳极组中处于通态的晶闸管对应的是最小（负得最多）的相电压，输出整流电压ud为这两个相电压相减，是线电压中最大的一个，因此输出整流电压ud波形为线电压在正半周的包络线。
