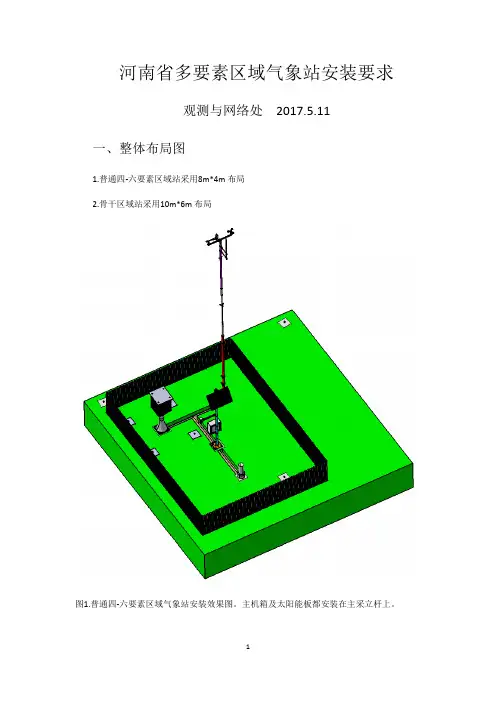

—— 11-2 蒸发传感器
1. 百叶箱基础：用于安放蒸发传感器的百叶箱位于大型蒸发皿的正北侧，距蒸发桶中心 3 米。百叶 箱安装在 U 型的混凝土基础上，箱门朝南。基础大小为 800mm（东西）×600mm（南北）×550mm（深）， 高出地面 50mm，外露面平整光洁。
2. U 型混凝土基础的开口朝南，中间 U 型开口大小为 350mm×600mm，四个地脚螺栓分别浇筑在混 凝土基础内（为保证四个螺栓定位准确，建议预先制作定位板），相互距离为：南北向 330mm，东西向 590mm, 螺纹端高出平台基础表面 50mm。
—— 11-1 大型蒸发皿
1. 蒸发桶基础：在蒸发桶安装位置挖圆柱形土坑，土坑的直径约为 80cm，深度为 40cm。百叶箱 基础和蒸发桶安置土坑之间挖南北走向，宽 20cm、深 20cm 的管道沟。安装时，力求少挖动原土层。
2. 埋放蒸发桶：蒸发桶器口离地 30cm，水圈高度低于蒸发桶口缘的 7.5cm，土圈宽度为 30cm；在 土圈外围，应有防塌设施，可用预制弧形混凝土块拼成，或用水泥砌成外围，在东北方向留一 40cm 的 观测缺口。蒸发桶放置在土坑内，先用少许土稳定，蒸发桶侧面连接测量桶的管道接头朝北，蒸发桶器 口离地面高 30cm，待整个系统安装调试完成后，桶周围泥土再回填捣实。
2. 支架应安装牢固，筒口水平，距地高度 70cm±3cm。
——06 激光云高仪
1. 混凝土基础大小为 600mm×600mm×550mm（长宽深），高出地面 50mm, 外露面平整光洁；采用定 位板将 7 个地脚螺栓浇注在混凝土中（或者用膨胀螺丝固定，其中 4 个用于安装云高仪，3 个安装电源箱）， 并使其顶部高出混凝土表面约 50mm。基础安装云高仪位置中央预埋入 Φ50mm 的 PVC 穿线管（管内注意 预留铁丝），从水泥基础的底部通向地沟。
2. 拉线基础应距风杆基础 5m，3 个拉线基础为等边三角形，两根拉线基础与风杆基础之间的夹角为 120°。
3. 风杆基础旁边应预留两根 PVC 管，高出地面 600mm，另一端直接通向地沟。一根为 Φ100mm 用来 穿观测场内各个传感器的信号线，另一根为 Φ50mm 用来穿从观测室接到观测场的交流电源线。
2. 在平台正东西两侧各焊接一根 Φ54mm 的无缝钢管（垂直、顶端高出平台面 1.5m）。两套风传感器 安装在钢管上，两套风传感器之间的距离为 1.5m。风传感器的横臂应呈南北向，风向传感器的指南（北） 针与横臂平行。风传感器信号电缆和防雷引下线各穿在一根 Φ50mm 的 PVC 线管内，沿风塔立柱角钢内侧 从顶部下行至地沟内。
—— 14 地面和浅层地温
地面和浅层地温采用同一支架 安装俯视图
地面和浅层地温采用不同支架 安装俯视图
1. 安放地面温度表（含传感器）和浅层地温表（含传感器）的地温场面积为 2×4m2。地表疏松、平整、无草，并与观 测场整个地面相平。
2. 安放两套地温传感器的台站，各地温传感器的安放位置如平面布局图 ( 上图 ) 所示，两个地温支架中心位于地温场 南北中心线上，分别位于地温东西中心线左右各 10cm 处；安放一套自动传感器、一套人工表的台站，人工地面最低温度 表安装在地温场南北中轴线上偏西一侧，感应部分距地温场东西中轴线的距离为 10cm，人工浅层地温表安装在人工地面最 低温度表西侧 20cm 处，位于地温场南北中轴线上。自动传感器支架中心线位于南北中轴线偏东一侧 10cm 处。
—— 13 酸雨采样桶
1. 酸雨采样桶用自制支架安装，安装支架的混凝土基础大小为 400mm×400mm×550mm（长宽深）， 高出地面 50mm，外露面平整光洁；支架用底盘通过膨胀镙钉固定在基座上。
2. 承水口保持水平，距地高度 120cm。 3. 采样桶支架需自制（如图所示），可选用亚光不锈钢材料。支柱高度为 75cm，外径为 8cm，上 部的采样桶架应能方便地安放、收取，又能稳妥地固定放置。
2. 云高仪电源箱和云高仪背靠背，采用独立支柱安装。 3. 用 16mm2 接地线将仪器接地端子就近与观测场防雷地网连接。 4. 图中预埋件尺寸按 CL51 设计。
仪器照片
——07 百叶箱
1. 采用专用独立支柱安装，安装支柱的混凝土基础大小为 600mm×600mm×550mm，高出地面 50mm， 外露面平整光洁；地脚螺栓同时浇注在混凝土中（或者用膨胀螺丝固定），并使其顶部高出混凝土表面 80mm。基础中央位置预埋入 Φ50mm 的 PVC 穿线管（管内注意预留铁丝），通向地沟。
2. 能见度采样区域中心距地高度 280±10cm，横臂为南北向。 3. 用 16mm2 接地线将仪器接地端子就近与观测场防雷地网连接。 4. 图中预埋件尺寸按 HW-N1 设计。
——03-1 风塔
1. 本塔基础施工时，需预先开挖尺寸 220cm×220cm×100cm（长宽深）的基坑，挖到设计深度后，将 基坑底面夯实后，浇注 50mm 厚的 50# 水泥砂浆垫层，待垫层初凝后安装钢基础，铁塔安装结束后 , 浇注 C30 混凝土。本基础适用于 9 米风塔，风塔基础及风塔安装施工应由专业施工公司按设计图纸施工。特 殊地质条件（岩石、沙地等）的，建议请具有相关资质条件的公司另行设计施工或进行安全评估后参考 本设计施工。
