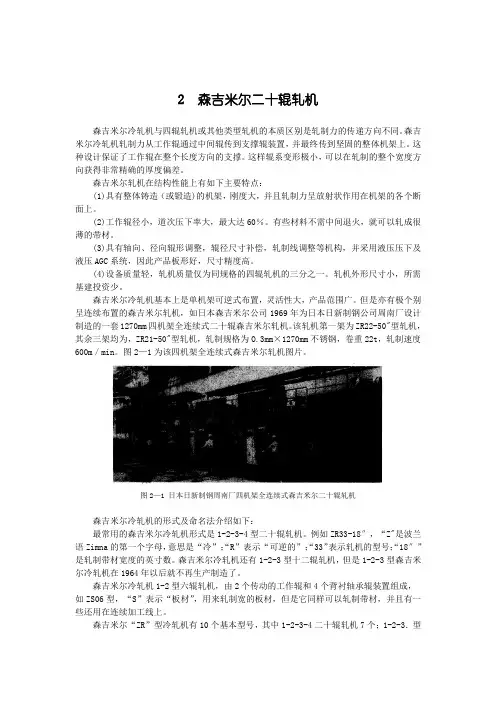

2 森吉米尔二十辊轧机森吉米尔冷轧机与四辊轧机或其他类型轧机的本质区别是轧制力的传递方向不同。
森吉米尔冷轧机轧制力从工作辊通过中间辊传到支撑辊装置，并最终传到坚固的整体机架上。
这种设计保证了工作辊在整个长度方向的支撑。
这样辊系变形极小，可以在轧制的整个宽度方向获得非常精确的厚度偏差。
森吉米尔轧机在结构性能上有如下主要特点：(1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。
(2)工作辊径小，道次压下率大，最大达60％。
有些材料不需中间退火，就可以轧成很薄的带材。
(3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC系统，因此产品板形好，尺寸精度高。
(4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。
轧机外形尺寸小，所需基建投资少。
森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。
但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969年为日本日新制钢公司周南厂设计制造的一套1270mm四机架全连续式二十辊森吉米尔轧机。
该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O.3mm×1270mm不锈钢，卷重22t，轧制速度600m／min。
图2—1为该四机架全连续式森吉米尔轧机图片。
图2—1 日本日新制钢周南厂四机架全连续式森吉米尔二十辊轧机森吉米尔冷轧机的形式及命名法介绍如下：最常用的森吉米尔冷轧机形式是1-2-3-4型二十辊轧机。
例如ZR33-18″，“Z"是波兰语Zimna的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。
森吉米尔冷轧机还有1-2-3型十二辊轧机，但是1-2-3型森吉米尔冷轧机在1964年以后就不再生产制造了。
森吉米尔冷轧机1-2型六辊轧机，由2个传动的工作辊和4个背衬轴承辊装置组成，如ZS06型，“S”表示“板材”，用来轧制宽的板材，但是它同样可以轧制带材，并且有一些还用在连续加工线上。

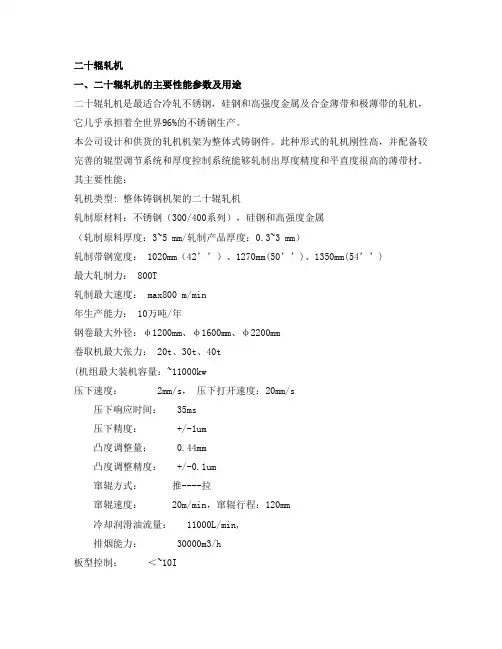

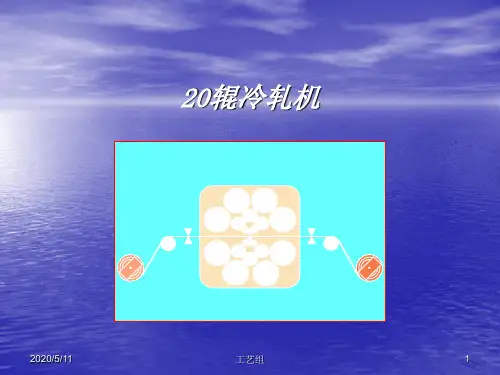

二十辊轧机一、二十辊轧机的主要性能参数及用途二十辊轧机是最适合冷轧不锈钢，硅钢和高强度金属及合金薄带和极薄带的轧机，它几乎承担着全世界96%的不锈钢生产。
本公司设计和供货的轧机机架为整体式铸钢件。
此种形式的轧机刚性高，并配备较完善的辊型调节系统和厚度控制系统能够轧制出厚度精度和平直度很高的薄带材。
其主要性能：轧机类型: 整体铸钢机架的二十辊轧机轧制原材料：不锈钢（300/400系列），硅钢和高强度金属（轧制原料厚度：3~5 mm/轧制产品厚度：0.3~3 mm）轧制带钢宽度： 1020mm（42’’）、1270mm(50’’)、1350mm(54’’)最大轧制力： 800T轧制最大速度： max800 m/min年生产能力： 10万吨/年钢卷最大外径：φ1200mm、φ1600mm、φ2200mm 卷取机最大张力： 20t、30t、40t(机组最大装机容量：~11000kw压下速度： 2mm/s，压下打开速度：20mm/s压下响应时间： 35ms压下精度： +/-1um凸度调整量； 0.44mm凸度调整精度： +/-0.1um窜辊方式：推----拉窜辊速度： 20m/min，窜辊行程：120mm冷却润滑油流量： 11000L/min,排烟能力： 30000m3/h板型控制：＜~10I二、轧机的主要结构特点：1，二十辊轧机的塔形辊系使轧制压力呈扇形传递给外层支撑辊，塔层辊子层数越多，外层的支撑辊数量越多，支撑辊承受的轧制压力就会越小，轧辊的挠曲变形量就越小。
而且塔形辊系结构能够很好的保证小直径工作辊在垂直平面和水平面内具有较大的刚度和稳定性，从而保证轧制的稳定性，减小轧辊挠曲变形量。
特别是在轧制不锈钢，硅钢和高强度金属及合金薄带时此特点更为重要。
2，整体铸钢件的机架，其刚性大，并且轧制力呈放射状作用在机架的各个断面上。
3，工作辊径小，道次压下率大。
通过较少的轧制道次，有些材料不需中间退火，就可以轧成很薄的带材。

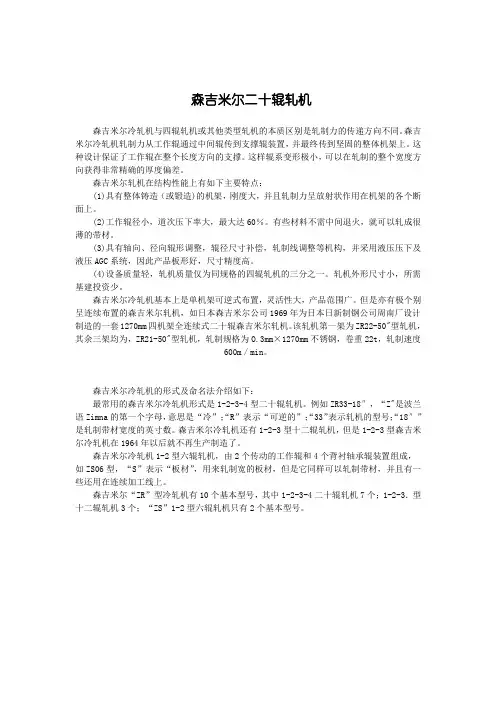

2 森吉米尔二十辊轧机森吉米尔冷轧机与四辊轧机或其他类型轧机的本质区别是轧制力的传递方向不同。
森吉米尔冷轧机轧制力从工作辊通过中间辊传到支撑辊装置，并最终传到坚固的整体机架上。
这种设计保证了工作辊在整个长度方向的支撑。
这样辊系变形极小，可以在轧制的整个宽度方向获得非常精确的厚度偏差。
森吉米尔轧机在结构性能上有如下主要特点：(1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。
(2)工作辊径小，道次压下率大，最大达60％。
有些材料不需中间退火，就可以轧成很薄的带材。
(3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC系统，因此产品板形好，尺寸精度高。
(4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。
轧机外形尺寸小，所需基建投资少。
森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。
但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969年为日本日新制钢公司周南厂设计制造的一套1270mm四机架全连续式二十辊森吉米尔轧机。
该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O.3mm×1270mm不锈钢，卷重22t，轧制速度600m／min。
图2—1为该四机架全连续式森吉米尔轧机图片。
图2—1 日本日新制钢周南厂四机架全连续式森吉米尔二十辊轧机森吉米尔冷轧机的形式及命名法介绍如下：最常用的森吉米尔冷轧机形式是1-2-3-4型二十辊轧机。
例如ZR33-18″，“Z"是波兰语Zimna的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。
森吉米尔冷轧机还有1-2-3型十二辊轧机，但是1-2-3型森吉米尔冷轧机在1964年以后就不再生产制造了。
森吉米尔冷轧机1-2型六辊轧机，由2个传动的工作辊和4个背衬轴承辊装置组成，如ZS06型，“S”表示“板材”，用来轧制宽的板材，但是它同样可以轧制带材，并且有一些还用在连续加工线上。
森吉米尔二十辊轧机森吉米尔冷轧机与四辊轧机或其他类型轧机的本质区别是轧制力的传递方向不同。
森吉米尔冷轧机轧制力从工作辊通过中间辊传到支撑辊装置，并最终传到坚固的整体机架上。
这种设计保证了工作辊在整个长度方向的支撑。
这样辊系变形极小，可以在轧制的整个宽度方向获得非常精确的厚度偏差。
森吉米尔轧机在结构性能上有如下主要特点：(1)具有整体铸造（或锻造)的机架，刚度大，并且轧制力呈放射状作用在机架的各个断面上。
(2)工作辊径小，道次压下率大，最大达60％。
有些材料不需中间退火，就可以轧成很薄的带材。
(3)具有轴向、径向辊形调整，辊径尺寸补偿，轧制线调整等机构，并采用液压压下及液压AGC系统，因此产品板形好，尺寸精度高。
(4)设备质量轻，轧机质量仅为同规格的四辊轧机的三分之一。
轧机外形尺寸小，所需基建投资少。
森吉米尔冷轧机基本上是单机架可逆式布置，灵活性大，产品范围广。
但是亦有极个别呈连续布置的森吉米尔轧机，如日本森吉米尔公司1969年为日本日新制钢公司周南厂设计制造的一套1270mm四机架全连续式二十辊森吉米尔轧机。
该轧机第一架为ZR22-50"型轧机，其余三架均为，ZR21-50"型轧机，轧制规格为O.3mm×1270mm不锈钢，卷重22t，轧制速度600m／min。
森吉米尔冷轧机的形式及命名法介绍如下：最常用的森吉米尔冷轧机形式是1-2-3-4型二十辊轧机。
例如ZR33-18″，“Z"是波兰语Zimna的第一个字母，意思是“冷”；“R”表示“可逆的”；“33”表示轧机的型号；“18″”是轧制带材宽度的英寸数。
森吉米尔冷轧机还有1-2-3型十二辊轧机，但是1-2-3型森吉米尔冷轧机在1964年以后就不再生产制造了。
森吉米尔冷轧机1-2型六辊轧机，由2个传动的工作辊和4个背衬轴承辊装置组成，如ZS06型，“S”表示“板材”，用来轧制宽的板材，但是它同样可以轧制带材，并且有一些还用在连续加工线上。
