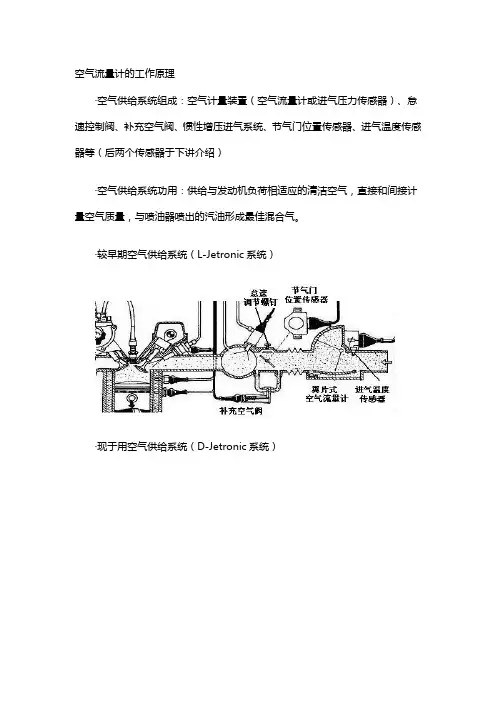

空气流量计的工作原理·空气供给系统组成：空气计量装置（空气流量计或进气压力传感器）、怠速控制阀、补充空气阀、惯性增压进气系统、节气门位置传感器、进气温度传感器等（后两个传感器于下讲介绍）·空气供给系统功用：供给与发动机负荷相适应的清洁空气，直接和间接计量空气质量，与喷油器喷出的汽油形成最佳混合气。
·较早期空气供给系统（L-Jetronic系统）·现于用空气供给系统（D-Jetronic系统）1.翼片式空气流量计（1）主要件功能·缓冲片：缓冲室内空气对缓冲片的阻尼作用，使翼片转动平稳·旁通空气调节螺钉：调节怠速时旁通空气量的大小，从而调节怠速混合气的成分·电位计：将翼片转动的角度转换为电信号（2）工作原理·翼片全关时，没有进气量，产生电压信号最强·翼片打开时，进气量由小变大，产生电压信号有强变弱·翼片全开时，进气量最大，产生电压信号最弱（3）控制电路·下图为早期凌志ES300发动机翼片式空气流量计，集成有三个元件·空气流量计：VC（电源）、VS（空气流量信号）、E2（接地）·进气温度传感器：THA（温度信号）、E1（接地）·燃油泵开关2.卡门漩涡式空气流量计（1）光电式1）结构与原理·卡门漩涡原理：流体流过涡流发生体时，流体会产生系列漩涡，且漩涡频率与流体流速成正比。
·光电式传感器：由发光二极管、振动反光镜、光敏三极管组成。
漩涡频率通过压力孔使振动反光镜振动，光敏三极管接受因振动产生变化的光能，转化为脉冲电压信号，该脉冲信号与漩涡频率成正比2）控制电路·图中某款车型卡门漩涡式空气流量计，集成有二个元件·空气流量计：V1（电源）、V2（空气流量信号）、E（接地）·进气温度传感器：ATS（温度信号）、E1（接地）（2）超声波式（视频）1）结构与原理·卡门漩涡原理：同上述·超声波式传感器：由超声波发射器、超声波接受器组成。
空气流量计的类型,型号的分析空气流量计的品种类型分析空气流量计是指可以测量空气流量的流量计。
它的种类有很多，我们不一定都知道。
今天小编就来给大家讲解一下空气流量计的分类到底有哪几种。
空气流量计分类：按测量空气流量的方法可分为两种：①直接测量方法传感器——空气流量计。
②间接测量方法传感器——进气歧管压力传感器(负压传感器)。
直接测量方法传感器按其测量信号转化形式又可分为3种。
(1)机械式空气流量计，即可动叶片式空气流量计。
其特点是将燃油泵控制开关、空气温度传感器、CO调节器及空气流量计等功能融为一体，结构较复杂，但精度较高。
不过由于叶片具有弹簧阻力增加了进气阻力，使它对发动机在急加速时的响应不够理想，故现在很少使用。
(2)卡尔曼涡流式空气流量计。
它是通过采集涡流频率完成空气流速测量，主要是通过光电(如丰田车型)和超声波采集(如韩国现代、日本三菱等)进气涡流，具有进气阻力小、计量准确的特点，但因其结构复杂、不耐振动且造价高，现已逐步被热线式空气流量计取代。
(3)热线式空气流量计。
热线式空气流量计按其热线形又分为3种。
①热丝式——将加热丝均匀分布在计量通道内。
热丝式空气流量计精度高、分布均匀，可精确计量空气量，但由于热丝很细(0.01~0.05mm)且暴露在空气中，在空气高速流动时，空气中的沙粒很容易击断热丝。
②热膜式——将加热丝印刷在一块线路板上，并将线路板固定在空气通道中间。
由于热丝被固定且受到保护膜的保护，寿命提高，但由于保护膜热传导较差，影响计量精度。
③热阻式——将加热丝绕成线圈形式固定在石英玻璃管内或暴露在空气通道内。
由于热阻式空气流量计热丝被固定，故热线寿命延长，但由于热阻面积很小，只能部分采空气流量，要求空气通道内空气流速均匀，所以常在进气侧安装梳流格栅。
箱品资料推荐空气流量计的工作原理・空气供给系统组成：空气计量装置（空气流量计或进气压力传感器）、怠速控制阀、补充空气阀、惯性增压进气系统、节气门位置传感器、进气温度传感器等（后两个传感器在下讲介绍）・空气供给系统功用：供给与发动机负荷相适应的清洁空气，直接和间接计量空气质量，与喷油器喷出的汽油形成最佳混合气。
•较早期空气供给系统（L-Jetronic系统）补充空气阀•现在用空气供给系统（D-Jetronic系统）•传感器应置传感卷进气系统精品资料推荐1.翼片式空气流量计 (1) 主要件功能•缓冲片：缓冲室内空气对缓冲片的阻尼作用，使翼片转动平稳・旁通空气调节螺钉：调节怠速时旁通空气量的大小，从而调节怠速混合气 的成分・电位计：将翼片转动的角度转换为电信号(2) 工作原理•翼片全关时，没有进气量，产生电压信号最强 •翼片打开时，进气量由小变大，产生电压信号有强变弱 •翼片全开时，进气量最大，产生电压信号最弱传是器＞弱电压信号/菠电圧信号箱品资料推荐3（3）控制电路•下图为早期凌志ES300发动机翼片式空气流量计，集成有三个元件 ・空气流量计：VC （电源）、VS （空气流量信号）、E2 （接地） •进气温度传感器：THA （温度信号）、E1 （接地） •燃油泵开关2•卡门漩涡式空气流量计（1）光电式 1）结构与原理・卡门漩涡原理：流体流过涡流发生体时，流体会产生系列漩涡，且 漩涡频率与流体流速成正比。
•光电式传感器：由发光二极 管、振动反光镜、光敬三极管组成。
漩涡频率通过压力孔使振动反光镜 振动，光敬三极管接受因振动产生变 化的光能，转化为脉冲电压信号，该发比二极管比欣三极管节弓门 压丄孔 涡流发生依箱品资料推荐1脉冲信号与漩涡频率成正比■友光二圾爸-V25VE电他-Ecu】5V2）控制电路迸气总厳传期2? IATS）E V1 V2銃密方波jinjifinri•图中某款车型卡门漩涡式空气流量计，集成有二个元件・空气流量计：VI （电源）、V2 （空气流量信号）、E （接地）•进气温度传感器：ATS （温度信号）、E1 （接地）涡茨发牛俸超声波接曼器空气取祥管格流春（2）超声波式（视频）1）结构与原理•卡门漩涡原理：同上述III IIIII —0-5V也由咏冲电15信5 •超声波式传感器：山超声波发射器、超声波接受器组成。
空气流量计是一种用于测量空气流量的仪器。
根据不同的工作原理和应用领域，可以将空气流量计分为以下几类：
管道流量计：管道流量计广泛应用于工业和商业领域，用于测量管道中的气体流量。
常见的管道流量计包括差压流量计、涡街流量计、热式流量计、超声波流量计等。
空气质量流量计：空气质量流量计用于测量空气中的质量流量，通常适用于空气处理和环境监测领域。
常见的空气质量流量计包括热膜质量流量计和热式质量流量计等。
气体体积流量计：气体体积流量计用于测量气体的体积流量，常用于燃气计量和气体传输领域。
常见的气体体积流量计包括涡轮流量计、液体封闭膜流量计、旋转翅片流量计等。
平均速度流量计：平均速度流量计用于测量气体通过某个截面的平均速度，通常用于空气动力学和流体力学研究。
常见的平均速度流量计包括皮托管、热线式风速计等。
气体质量流量计：气体质量流量计用于直接测量气体的质量流量，通常适用于工业过程控制和气体计量领域。
常见的气体质量流量计包括热式质量流量计和质量流量控制器等。
这些分类仅涵盖了一部分常见的空气流量计类型，实际上还有其他特定领域和应用的流量计。
根据具体的应用需求和流量测量要求，选择适合的空气流量计非常重要。
