UPS后备电池配置计算办法

UPS（不间断电源）蓄电池配置的计算方法通常涉及以下几个因素：
1. 负载功率：确定所需的UPS容量，即所需的输出功率。

根据负载设备的功率需求，计算出所需的UPS容量。

2. 运行时间：确定所需的UPS蓄电池容量，即所需的电池容量。

根据需要的运行时间，计算出所需的电池容量。

3. 充电时间：确定所需的充电时间，即电池充电所需的时间。

根据充电时间，计算出所需的充电电流。

4. 充电效率：确定所需的充电效率，即电池充电的效率。

根据充电效率，计算出所需的充电功率。

根据以上因素，可以使用以下公式计算UPS蓄电池配置：
UPS容量（VA）= 负载功率（W）/ 功率因数
电池容量（Ah）= UPS容量（VA）×运行时间（小时）/ 电池电压（V）
充电电流（A）= 电池容量（Ah）×充电时间（小时）/ 充电效率
充电功率（W）= 充电电流（A）×充电电压（V）
需要注意的是，以上公式仅为一般计算方法，实际情况可能会有所不同，具体计算还需根据实际需求和设备参数进行调整。

另外，还需要考虑电池的寿命、环境温度等因素，以确保UPS系统的可靠性和稳定性。

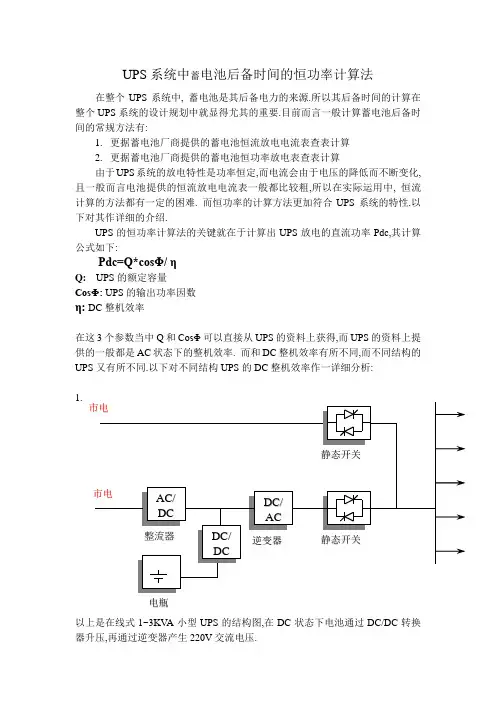

UPS 系统中蓄电池后备时间的恒功率计算法在整个UPS 系统中, 蓄电池是其后备电力的来源.所以其后备时间的计算在整个UPS 系统的设计规划中就显得尤其的重要.目前而言一般计算蓄电池后备时间的常规方法有:1. 更据蓄电池厂商提供的蓄电池恒流放电电流表查表计算2. 更据蓄电池厂商提供的蓄电池恒功率放电表查表计算由于UPS 系统的放电特性是功率恒定,而电流会由于电压的降低而不断变化,且一般而言电池提供的恒流放电电流表一般都比较粗,所以在实际运用中, 恒流计算的方法都有一定的困难. 而恒功率的计算方法更加符合UPS 系统的特性.以下对其作详细的介绍.UPS 的恒功率计算法的关键就在于计算出UPS 放电的直流功率Pdc,其计算公式如下:Pdc=Q*cosΦ/ ηQ: UPS 的额定容量CosΦ: UPS 的输出功率因数η: DC 整机效率在这3个参数当中Q 和CosΦ可以直接从UPS 的资料上获得,而UPS 的资料上提供的一般都是AC 状态下的整机效率. 而和DC 整机效率有所不同,而不同结构的UPS 又有所不同.以下对不同结构UPS 的DC 整机效率作一详细分析: 1.以上是在线式1~3KV A 小型UPS 的结构图,在DC 状态下电池通过DC/DC 转换器升压,再通过逆变器产生220V 交流电压.电瓶故其DC 整机效率=DC/DC 转换器效率*逆变器效率,一般都比AC 整机效率低,以台达N1~3K UPS 为例为83%~86%.2.以上是在线式6~30KV A 中型UPS 的结构图,在DC 状态下电池通过和交流共享DC/DC 转换器升压,再通过逆变器产生220V 交流电压.故其DC 整机效率=DC/DC 转换器效率*逆变器效率,一般都比AC 整机效率略低,以台达N7~11K UPS 为例为88%~89%, H 系列为89%~90%. 3. .以上是在线式大型3相UPS 的结构图,在DC 状态下电池直接再通过逆变器产生220V 交流电压.故其DC 整机效率基本等于逆变器效率, 一般都比AC 整机效率略高,以台达NT电瓶系列UPS为例为92%~96%.通过上式的计算所得到得UPS的直流功率Pdc,考虑到每台UPS接一组蓄电池,所以单颗蓄电池的额定放电功率=Pdc/每组电池的颗数. 然后更据客户要求的后备时间查电池厂商提供的恒功率放电表在截止电压下(N,H: 9.6V , NT: 10.5V)的额定功率得到所需电池容量据例: 台达NT40K配中达蓄电池,电池后备时间1小时的电池计算方法.Pdc=Q*cosΦ/ η=40000*0.8/0.92=34782W单颗电池的额定放电功率=Pdc/每组电池的组数=34782W/29=1199W中达蓄电池恒功率放电表查表见截止电压10.5V, 60分钟下100AH电池的额定功率636W,200AH电池的额定功率1338W.1199W/636W=1.88 , 考虑到安全余量,选用2组100AH电池,或1组200AH电池.结论:电池的恒功率计算法是比较准确并适合UPS系统的一种算法.以上计算方法计算出的电池容量是在20℃~25℃下新电池的数据,如果温度不同,容量会有所差异,一般而言如果在允许的范围请余留25%的安全余量.。

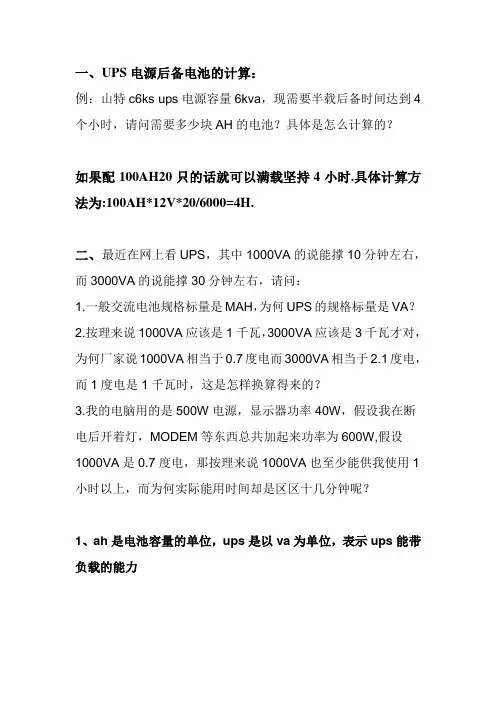

一、UPS电源后备电池的计算：
例：山特c6ks ups电源容量6kva，现需要半载后备时间达到4个小时，请问需要多少块AH的电池？具体是怎么计算的？
如果配100AH20只的话就可以满载坚持4小时.具体计算方法为:100AH*12V*20/6000=4H.
二、最近在网上看UPS，其中1000VA的说能撑10分钟左右，而3000VA的说能撑30分钟左右，请问：
1.一般交流电池规格标量是MAH，为何UPS的规格标量是VA？
2.按理来说1000VA应该是1千瓦，3000VA应该是3千瓦才对，为何厂家说1000VA相当于0.7度电而3000VA相当于2.1度电，而1度电是1千瓦时，这是怎样换算得来的？
3.我的电脑用的是500W电源，显示器功率40W，假设我在断电后开着灯，MODEM等东西总共加起来功率为600W,假设1000VA是0.7度电，那按理来说1000VA也至少能供我使用1小时以上，而为何实际能用时间却是区区十几分钟呢？
1、ah是电池容量的单位，ups是以va为单位，表示ups能带负载的能力
2、1000va的ups功率因素为0.7，（高频机一般都为0.7），表示1000va的机器最多能带700w的负载，同理，3000va最多带2.1kw的负载。

3、1000va的机器带700w是理论上最多带的负载，正常来说1000va的机器内置3节7ah的12v的电池，你算下，电池由36v逆变到220v交流电供负载供电，你可以算下，大概就只可以带十几分钟，相当正常，如果要延长后备时间，只好增加电池容量或加电池组。

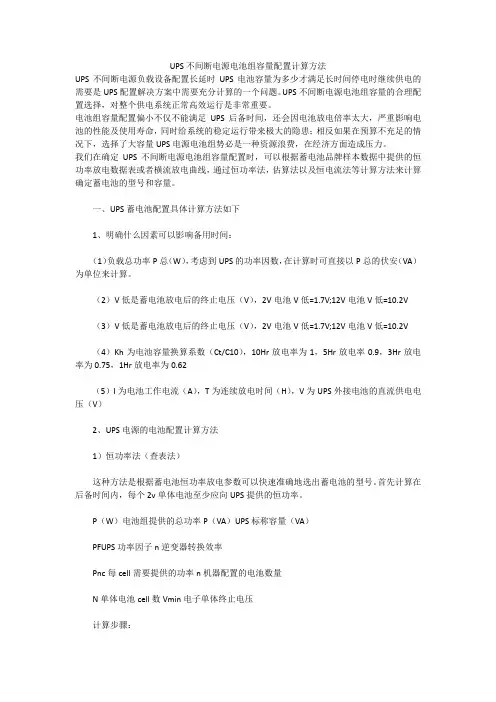

UPS不间断电源电池组容量配置计算方法UPS不间断电源负载设备配置长延时UPS电池容量为多少才满足长时间停电时继续供电的需要是UPS配置解决方案中需要充分计算的一个问题。

UPS不间断电源电池组容量的合理配置选择，对整个供电系统正常高效运行是非常重要。

电池组容量配置偏小不仅不能满足UPS后备时间，还会因电池放电倍率太大，严重影响电池的性能及使用寿命，同时给系统的稳定运行带来极大的隐患；相反如果在预算不充足的情况下，选择了大容量UPS电源电池组势必是一种资源浪费，在经济方面造成压力。

我们在确定UPS不间断电源电池组容量配置时，可以根据蓄电池品牌样本数据中提供的恒功率放电数据表或者横流放电曲线，通过恒功率法，估算法以及恒电流法等计算方法来计算确定蓄电池的型号和容量。

一、UPS蓄电池配置具体计算方法如下1、明确什么因素可以影响备用时间：（1）负载总功率P总（W），考虑到UPS的功率因数，在计算时可直接以P总的伏安（VA）为单位来计算。

（2）V低是蓄电池放电后的终止电压（V），2V电池V低=1.7V;12V电池V低=10.2V（3）V低是蓄电池放电后的终止电压（V），2V电池V低=1.7V;12V电池V低=10.2V（4）Kh为电池容量换算系数（Ct/C10），10Hr放电率为1，5Hr放电率0.9，3Hr放电率为0.75，1Hr放电率为0.62（5）I为电池工作电流（A），T为连续放电时间（H），V为UPS外接电池的直流供电电压（V）2、UPS电源的电池配置计算方法1）恒功率法（查表法）这种方法是根据蓄电池恒功率放电参数可以快速准确地选出蓄电池的型号。

首先计算在后备时间内，每个2v单体电池至少应向UPS提供的恒功率。

P（W）电池组提供的总功率P（VA）UPS标称容量（VA）PFUPS功率因子n逆变器转换效率Pnc每cell需要提供的功率n机器配置的电池数量N单体电池cell数Vmin电子单体终止电压计算步骤：P（W）={P（VA）*Pf}/ηPnc=P（W）/（N*n）UPS电源厂家往往都会提供Vmin下的恒功率放电参数表，我们可以在表中找出等于或者稍大于Pnc的功率值，这一功率值所对应的型号即能够满足UPS电源系统的要求。
