OptiX OSN1500单板类型

单板包括SDH类单板、PDH类单板等多种类型单板。

OptiX OSN1500系统以交叉矩阵单元为核心，由以下单元组成：SDH业务处理单元；PDH业务处理单元；DDN接口单元；数据业务（以太网/ATM/SAN）处理单元；波分业务处理单元；SDH交叉矩阵单元；同步定时单元；系统控制与通信单元；开销处理单元；电源接入单元；辅助接口单元；光功率放大及色散补偿单元

OptiX OSN1500系统结构如图1所示，各个单元所包括的单板及功能如表1所示。

图1 OptiX OSN1500系统结构

SDH/PDH/Ethernet/ATM/DDN接口单元同步定时单元系统控制和通信单元STM-N光信号开销处理单元辅助接口单元PDH信号Ethernet信号ATM信号交叉矩阵SDH接口单元DDN信号

表1 OptiX OSN1500的单板

系统单元 OptiX OSN 1500A OptiX OSN 1500B

SDH业务处理单元 处理板 N1SF16、N1SL16、N2SL16、N3SL16、N1SL16A、N2SL16A、N3SL16A、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SLT1、R1SL4、R1SLD4、R1SLQ1、R1SL1 N1SF16、N1SL16、N2SL16、N3SL16、N1SL16A、N2SL16A、N3SL16A、N1SLQ4、N2SLQ4、N1SLD4、N2SLD4、N1SL4、N2SL4、N2SLO1、N1SLQ1、N2SLQ1、N1SL1、N2SL1、N1SEP1、N1SEP、N1SLT1、R1SL4、R1SLD4、R1SLQ1、R1SL1

表1 OptiX OSN1500的单板

系统单元 OptiX OSN 1500A OptiX OSN 1500B

出线板 -

保护倒换板 - N1TSB8、N1TSB4

PDH业务处理单元 处理板 R1PD1A、R1PD1B、R2PD1A、R2PD1B、N1PL3A、R1PL1A、R1PL1B、N2PL3A R1PD1、R2PD1、N1SPQ4、N2SPQ4、N1PD3、N1PL3、N1PL3A、N1PQ1、N1PQM、N2PQ1、R1PL1A、R1PL1B、N2PQ3、N2PD3、N2PL3、N2PL3A

出线板 R1L12S、R1L75S N1MU04、N1D34S、N1C34S、N1D75S、N1D12S、N1D12B

保护倒换板 - N1TSB8、N1TSB4

DDN接口单元 汇聚处理板 N1DXA N1DX1、N1DXA

出线板 - N1DM12

以太网接口单元 处理板 N1EGS2、N2EGS2、N1EGT2、N1EFS4、N2EFS4、R1EFT4、N1EFT8、N1EFT8A、N1EMS4、N1EGS4、N3EGS4 N1EGS2、N2EGS2、N1EGT2、N1EFS0、N2EFS0、N4EFS0、N1EFS4、R1EFT4、N1EFT8、N1EFT8A 、N1EMS4、N1EGS4、N3EGS4、N2EFS4

出线板 - N1ETF8、N1EFF8、N1ETS8

RPR处理单元 处理板 N1EMR0、N2EMR0、N2EGR2 N1EMR0、N2EMR0、N2EGR2

出线板 - N1ETF8、N1EFF8

表1 OptiX OSN1500的单板

系统单元 OptiX OSN 1500A OptiX OSN 1500B

ATM接口单元 N1ADL4、N1ADQ1、N1IDL4、N1IDQ1 N1ADL4、N1ADQ1、N1IDL4、N1IDQ1

SAN接口单元 N1MST4 N1MST4

WDM单元 N1MR2A、N1MR2B、TN11MR2、TN11MR4、TN11CMR2、TN11CMR4 N1MR2A、N1MR2B、N1MR2C(插在出线板槽位)、TN11OBU1、TN11MR2、TN11MR4、TN11CMR2、TN11CMR4

N1LWX N1LWX

遥泵放大单元 N1FIB、ROP N1FIB、ROP

主控、线路、交叉、时钟合一单元 Q2CXL1、Q2CXL4、Q2CXL16 Q2CXL1、Q2CXL4、Q2CXL16

电源输入单元 R1PIUA R1PIU

UPM(Uninterrupted Power Model) UPM

辅助接口单元 R1AUX、R2AUX R1AUX、R2AUX

公务单元 R1EOW、R1AMU R1EOW、R1AMU

风扇单元 R1FAN R1FAN

光放单元 61COA、62COA、N1COA 61COA、62COA、N1COA

N1BPA N1BPA

表1 OptiX OSN1500的单板

系统单元 OptiX OSN 1500A OptiX OSN 1500B

N1BA2 N1BA2

TN11OBU1 TN11OBU1

合集下载

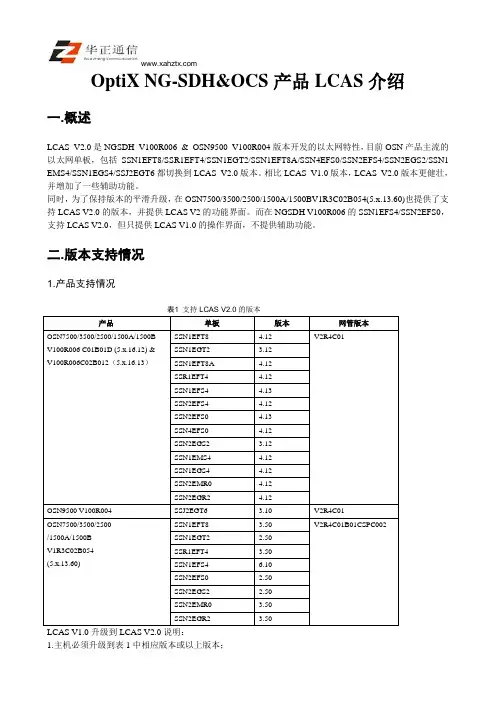

OptiX NG-SDH&OCS产品LCAS介绍

OptiX NG-SDH&OCS产品LCAS介绍

OptiX NG-SDH&OCS产品LCAS介绍

一.概述

LCAS V2.0是NGSDH V100R006 & OSN9500 V100R004版本开发的以太网特性，目前OSN产品主流的以太网单板，包括SSN1EFT8/SSR1EFT4/SSN1EGT2/SSN1EFT8A/SSN4EFS0/SSN2EFS4/SSN2EGS2/SSN1EMS4/SSN1EGS4/SSJ2EGT6都切换到LCAS V2.0版本。相比LCAS V1.0版本，LCAS V2.0版本更健壮，并增加了一些辅助功能。

同时，为了保持版本的平滑升级，在OSN7500/3500/2500/1500A/1500BV1R3C02B054(5.x.13.60)也提供了支持LCAS V2.0的版本，并提供LCAS V2的功能界面。而在NGSDH V100R006的SSN1EFS4/SSN2EFS0，支持LCAS V2.0，但只提供LCAS V1.0的操作界面，不提供辅助功能。

二.版本支持情况

1.产品支持情况

表1 支持LCAS V2.0的版本

产品 单板 版本 网管版本

OSN7500/3500/2500/1500A/1500B

V100R006 C01B01D (5.x.16.12) &

V100R006C02B012（5.x.16.13） SSN1EFT8 4.12 V2R4C01

SSN1EGT2 3.12

SSN1EFT8A 4.12

SSR1EFT4 4.12

SSN1EFS4 4.13

SSN2EFS4 4.12

SSN2EFS0 4.13

SSN4EFS0 4.12

SSN2EGS2 3.12

SSN1EMS4 4.12

SSN1EGS4 4.12

SSN2EMR0 4.12

SSN2EGR2 4.12

OSN9500 V100R004 SSJ2EGT6 3.10 V2R4C01

OSN7500/3500/2500

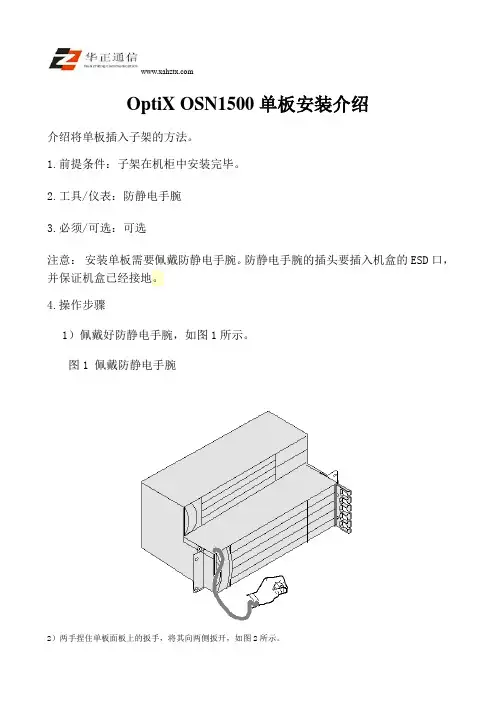

OptiX OSN1500单板安装介绍

OptiX OSN1500单板安装介绍

OptiX OSN1500单板安装介绍

介绍将单板插入子架的方法。

1.前提条件：子架在机柜中安装完毕。

2.工具/仪表：防静电手腕

3.必须/可选：可选

注意： 安装单板需要佩戴防静电手腕。防静电手腕的插头要插入机盒的ESD口，并保证机盒已经接地。

4.操作步骤

1）佩戴好防静电手腕，如图1所示。

图1 佩戴防静电手腕

2）两手捏住单板面板上的扳手，将其向两侧扳开，如图2所示。

3）沿着子架插槽导轨平稳滑动插入单板，直到单板无法向前滑动为止，如图2所示。插单板时不可过快，需缓缓推入。

图2 插入单板

4）当单板插到底时，扣紧单板面板上的扳手，如图3所示。

图3 固定单板

5.安装完成后检查

单板安装后，要进行检查。

按照下面的项目进行检查。

1)单板必须安装到位，单板上的松不脱螺钉已经旋紧。

2)没有安装单板的槽位应安装假面板。

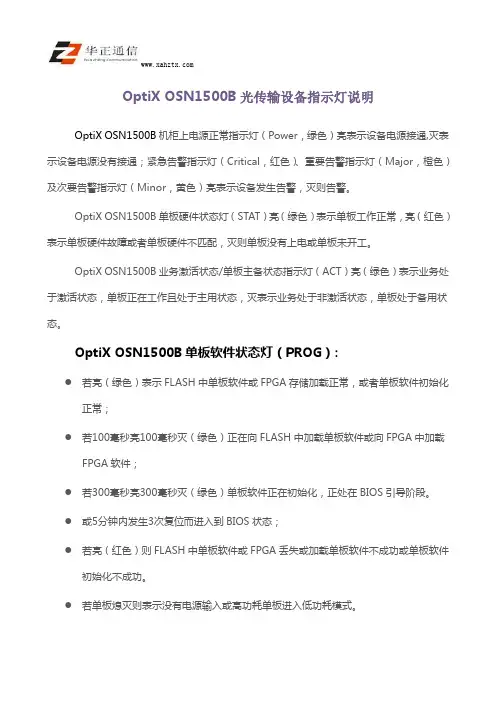

OptiX OSN1500B光传输设备指示灯
