广联达第三代之钢筋实战-讲义

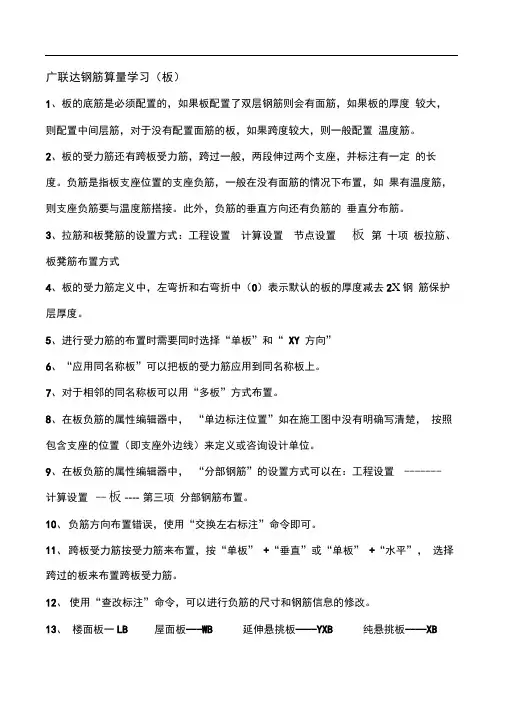

广联达钢筋算量学习（板）

1、板的底筋是必须配置的，如果板配置了双层钢筋则会有面筋，如果板的厚度 较大，则配置中间层筋，对于没有配置面筋的板，如果跨度较大，则一般配置 温度筋。

2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座，并标注有一定 的长度。负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如 果有温度筋，则支座负筋要与温度筋搭接。此外，负筋的垂直方向还有负筋的 垂直分布筋。

3、拉筋和板凳筋的设置方式：工程设置 计算设置 节点设置 板 第 十项 板拉筋、板凳筋布置方式

4、 板的受力筋定义中，左弯折和右弯折中（0）表示默认的板的厚度减去2X钢 筋保护层厚度。

5、 进行受力筋的布置时需要同时选择“单板”和“ XY 方向”

6、 “应用同名称板”可以把板的受力筋应用到同名称板上。

7、 对于相邻的同名称板可以用“多板”方式布置。

8、 在板负筋的属性编辑器中， “单边标注位置”如在施工图中没有明确写清楚， 按照包含支座的位置（即支座外边线）来定义或咨询设计单位。

9、 在板负筋的属性编辑器中， “分部钢筋”的设置方式可以在：工程设置 -------

计算设置 -- 板 ---- 第三项 分部钢筋布置。

10、 负筋方向布置错误，使用“交换左右标注”命令即可。

11、 跨板受力筋按受力筋来布置，按“单板” +“垂直”或“单板” +“水平”， 选择跨过的板来布置跨板受力筋。

12、 使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。

13、 楼面板一LB 屋面板---WB 延伸悬挑板----YXB 纯悬挑板----XB

14、 B---下部通长筋，T----上部通长筋。

15、 什么是单向板？双向板？

当长短之比在2~3或大于3的板，是单向板；长短边长度之比小于等于 2 的，是双向板

单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时，大 荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。单向板的 受力钢筋为单向配筋，沿短跨方向配置。但在长跨方向亦有弯矩产生，需要配 置分布钢筋。

广联达钢筋计算设置-图文

PartI

一、楼层设置广联达钢筋楼层设置中，基础层层高设置1、当无地下室时，基础的底部到首层的结构底面标高2、当有地下室时，基础的底部到地下室的地面标高

广联达软件将基础看做一个楼层是比较死板的思路，或者说是一种处理上的欠缺，基础层往下永远没有其他层，基础应看做高度为0的某层。软件使用者只需在基础的构件标高里设置即可，建模快速，清晰，直接根据图纸设置，减少换算时间。同类软件，鲁班做的比较好，但基础形式一直未补充完善二、基础

1、桩基础在桩基础内进行定义，对三桩承台、多边形承台需注意定义后布置的平面位置是否与平面位置有偏差。可通过S命令，若位置有偏差，则用V命令移动。导图然后反定义的，不存在这个问题。

2、如果遇到不能定義的構件，直接用異形構件自定義來做。3、正负0处的梁

3.1正负0结构梁板随着工业厂房的增多，建设单位对首层地面的重视，设计师经常用到地框梁（DKL）的结构形式，但往往又跟基础梁类似。在软件算量中，可直接按钢筋算量，然后导入土建，不用担心框架梁无法计算垫层、土方的问题。

4、阀板基础阀板基础通常为一块整板，在阀板钢筋的布置过程中，

需定义阀板底部筋、中部筋、面筋。双层双向钢筋可以分别某Y方向布置底面筋或用自动布筋（阀板主筋）。阀板负筋是指单独的上部负筋。设计通常要求，承台无面筋时，阀板面筋贯通，阀板滴筋断开锚固入承台内一个LA或者设计指定的长度。因此应联合阀板、承台进行计算设置或属性设置。

5、广联达梁式配筋因为是软件默认是有坡度的，故而90度承台需进入承台里面设置节点，将10某D,修改为0.

6、有地下室，但基础不在同一层的情况，可以分层建模7、承台底

筋弯起百分比承台计算参数设置上部、下部项用，比如10某d+（h-10某d）/3,但对于环箍计算可能有误。故计算后再结合本法则

8、承台标高承台标高先按多数标高建立，然后修改少数标高。三、框架柱

1、绘制不在轴线交点处的柱先选择“点”，然后用Shift+左键，进行偏移.或者通过单、多偏移来实现；也可通过查改标注来实现。梁原位标注与平法表格的区别。柱侧无钢筋时，不输入即可。梁原位标注包含图形内输入和表格输入，平法表格输入仅提供平法表格，原位标注按图示或平法标注执行即可。

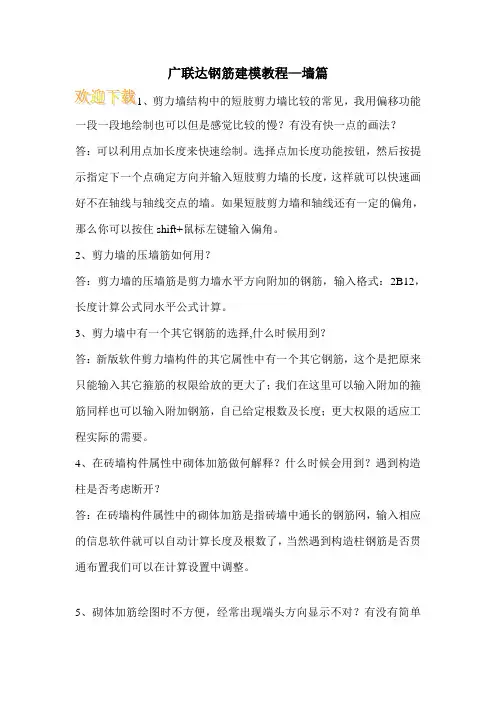

广联达钢筋建模教程—墙篇

1、剪力墙结构中的短肢剪力墙比较的常见，我用偏移功能一段一段地绘制也可以但是感觉比较的慢？有没有快一点的画法？

答：可以利用点加长度来快速绘制。选择点加长度功能按钮，然后按提示指定下一个点确定方向并输入短肢剪力墙的长度，这样就可以快速画好不在轴线与轴线交点的墙。如果短肢剪力墙和轴线还有一定的偏角，那么你可以按住shift+鼠标左键输入偏角。

2、剪力墙的压墙筋如何用？

答：剪力墙的压墙筋是剪力墙水平方向附加的钢筋，输入格式：2B12，长度计算公式同水平公式计算。

3、剪力墙中有一个其它钢筋的选择,什么时候用到？

答：新版软件剪力墙构件的其它属性中有一个其它钢筋，这个是把原来只能输入其它箍筋的权限给放的更大了；我们在这里可以输入附加的箍筋同样也可以输入附加钢筋，自已给定根数及长度；更大权限的适应工程实际的需要。

4、在砖墙构件属性中砌体加筋做何解释？什么时候会用到？遇到构造柱是否考虑断开？

答：在砖墙构件属性中的砌体加筋是指砖墙中通长的钢筋网，输入相应的信息软件就可以自动计算长度及根数了，当然遇到构造柱钢筋是否贯通布置我们可以在计算设置中调整。

5、砌体加筋绘图时不方便，经常出现端头方向显示不对？有没有简单一点的画法？

答：砌体加筋也是点式构件，可以参考柱的特殊画法。比如可以用F3键来进行水平切换。Shift+F3进行垂直方向的端头切换。

6、在做砌体加筋时，选择L-3形，按系统默认值设置；软件怎么只计算加筋1呢？

答：当加筋1与加筋2的钢筋直径及长度都相同时，软件默认按一种计算了，但根数是取的两者之和。这个我们注意一下就可以了。

7、砌体加筋遇洞口时为什么不考虑自动扣减呢?

答：软件中绘图输入页面的砌体加筋构件指的是我们工程的墙体拉结筋，现在的软件中是没有考虑遇到洞口的情况的。

8、什么叫跨层连梁,在软件中如何处理？

答：在建立连梁的时候，我们可以直接修改连梁的顶标高来实现连梁跨层的操作，扣减关系软件会自动考虑的。

广联达钢筋算量学习（板）

1、板的底筋是必须配置的，如果板配置了双层钢筋则会有面筋，如果板的厚度较大，则配置中间层筋，对于没有配置面筋的板，如果跨度较大，则一般配置温度筋。

2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座，并标注有一定的长度。负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如果有温度筋，则支座负筋要与温度筋搭接。此外，负筋的垂直方向还有负筋的垂直分布筋。

3、拉筋和板凳筋的设置方式：工程设置-----计算设置----节点设置-----板-----第十项 板拉筋、板凳筋布置方式

4、板的受力筋定义中，左弯折和右弯折中（0）表示默认的板的厚度减去2×钢筋保护层厚度。

5、进行受力筋的布置时需要同时选择“单板”和“XY方向”

6、“应用同名称板”可以把板的受力筋应用到同名称板上。

7、对于相邻的同名称板可以用“多板”方式布置。

8、在板负筋的属性编辑器中，“单边标注位置”如在施工图中没有明确写清楚，按照包含支座的位置（即支座外边线）来定义或咨询设计单位。

9、在板负筋的属性编辑器中，“分部钢筋”的设置方式可以在：工程设置-----计算设置----板-----第三项 分部钢筋布置。

10、负筋方向布置错误，使用“交换左右标注”命令即可。

11、跨板受力筋按受力筋来布置，按“单板”+“垂直”或“单板”+“水平”，选择跨过的板来布置跨板受力筋。 12、使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。

13、楼面板—LB 屋面板---WB 延伸悬挑板----YXB 纯悬挑板----XB

14、B---下部通长筋，T----上部通长筋。

15、什么是单向板？双向板？

当长短之比在2~3或大于3的板，是单向板；长短边长度之比小于等于2的，是双向板

单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时，大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。单向板的受力钢筋为单向配筋，沿短跨方向配置。但在长跨方向亦有弯矩产生，需要配置分布钢筋。
