广联达钢筋算量注意事项

广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。

3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。

4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。

（一）绘图前的三项准备工作：1、分图纸：把图纸分为：总说明、基础、框架柱、墙与暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。

2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。

再做墙与约束边缘构件配筋，因为墙会是梁的支座。

再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。

接下来是主梁、次梁。

绘制完上述的构件后，板与板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。

最后算楼梯等零星。

3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件与竖向构件，水平构件分为梁、板，竖向构件为剪力墙与柱。

尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。

我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固与搭接调好。

此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。

（二）钢筋工程基本思路与图形工程基本思路1、钢筋工程基本思路：在计算钢筋工程量时，首先建立轴网，因为该工程轴网有两部分组成，所以首先找准两部分轴网的交点是正确建立轴网的关键。

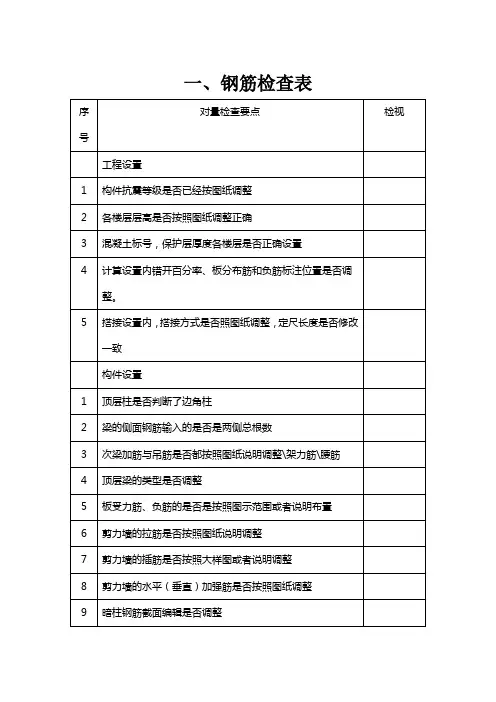

一、钢筋检查表
二、土建检查表
三、软件常规操作流程
以剪力墙结构为例：
1、主线流程：先地上、后地下；先整体、后零星；
2、主要软件操作流程、注意事项：
a、识别柱大样：采用自动识别，注意检查提取的边线是否准确（方法，CAD
图纸显示里只勾选已提取CAD图层，看边线是否准确，如果不全重新提取未提取到的边线，如果有多余的干扰线条或文字，采用还原CAD图元还原操作）；注意确保提取的标注包括尺寸标注，名称、纵筋和箍筋信息。

识别完成后检查一下属性编辑器里的暗柱信息准确。

b、剪力墙，识别和绘制都一样快，注意绘制墙，检查剪力墙是否相交，不
要只画到柱边。

c、梁，一般用识别。

识别梁：采用提取梁边线，自动提取梁标注，然后自动
识别梁，最后单构件识别梁原位标注。

（对于识别错误或者没有识别到的梁才采用点选识别的方式；检查识别后的梁是否准确，跨数是否准确。

）也需要检查提取的梁边线完整，不要少。

d、板，识别和绘制都简单，画图用自动生成板，然后修改板属性。

e、板受力筋，建议用绘制，多板、XY方向的方式布置。

f、板负筋，如果有图纸，建议用识别，如果图纸规则，可以采用自动识别，
识别完成后检查布筋范围是否准确。

不规则采用识别负筋，点选识别。

g、建筑结构部分，注意检查墙与墙相交，外墙封闭。

（因为钢筋没有虚墙，
所以没有墙的部分也最好用一个名称为虚墙的砌体墙补画上，在图形里再换为虚墙。

h、最后看看三维模型，检查有没有漏画部分。

广联达钢筋算量注意事项在进行建筑设计时，钢筋算量是一个非常重要的环节。

广联达作为一家专业的建筑信息化软件供应商，其计算机钢筋算量软件的应用也非常广泛。

然而，虽然软件可以很好地辅助我们进行计算，但在实际操作中，仍然需要注意一些细节问题。

本文将从广联达钢筋算量的使用者角度，为大家介绍在进行钢筋算量时需要注意的事项。

1. 绘图规范在进行钢筋算量之前，首先需要对图纸进行绘制。

因此在绘制图纸时，需要注意一些规范要求。

1.1 规范图纸比例在进行绘图时，需要严格按照规范要求对比例进行设置。

比例的设置需要考虑到图纸的大小以及钢筋的可读性等因素。

一个合适的比例可以让整张图纸更加清晰明了，为后续的计算工作奠定基础。

1.2 定标明确绘制图纸时，应该明确图纸定标。

钢筋长度的单位应该与图纸上的标尺一致，这样才能避免后期计算出现误差。

1.3 详细绘图在进行绘图时，应该将钢筋的细节绘制得尽可能清晰明了。

一些遮挡钢筋的物体，如门、窗、挑檐等，也需要绘制，以方便后续的计算。

2. 数据输入在使用广联达钢筋算量软件进行计算时，需要输入一些数据。

因此在进行数据输入时，需要注意一些问题。

2.1 钢筋种类的区分在进行钢筋计算时，不同种类的钢筋有着不同的计算公式和参数。

因此在输入数据时，应该区分各种钢筋的类型。

2.2 精确输入长度和数量数据在进行数据输入时，需要细心仔细地进行输入。

钢筋长度和数量的输入需要精确无误，特别是在对于相邻的两个钢筋时，要注意它们之间的距离和数量的差异。

2.3 更改无误在进行数据输入时，注意要仔细检查输入是否正确。

如果发现输入错误，一定要及时更改并进行验证。

3. 计算过程广联达钢筋算量软件可以帮助我们高效、准确地完成计算过程。

但在进行计算时，还是需要注意一些问题。

3.1 熟悉相关公式在使用广联达钢筋算量软件进行计算时，需要熟知各种钢筋的计算公式，否则在进行数据输入和计算时就会出现错误。

3.2 核对算量结果在完成钢筋算量之后，应该仔细核对算量结果。

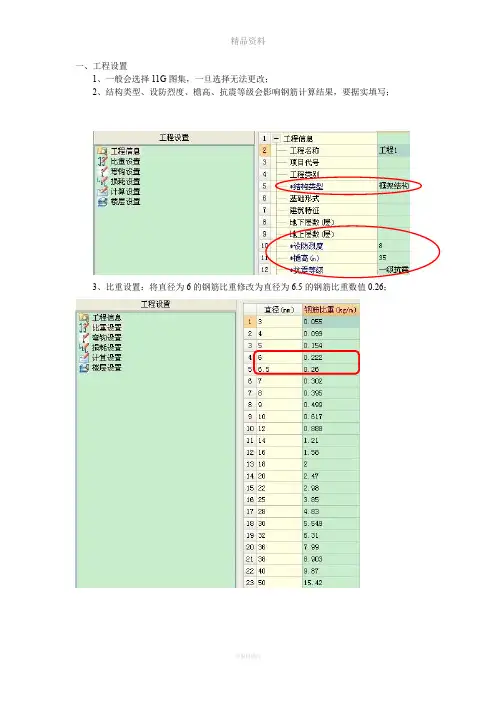

一、工程设置1、一般会选择11G图集，一旦选择无法更改；2、结构类型、设防烈度、檐高、抗震等级会影响钢筋计算结果，要据实填写；3、比重设置：将直径为6的钢筋比重修改为直径为6.5的钢筋比重数值0.26；4、弯钩设置、比重设置不需修改；5、计算设置：5.1计算设置：5.1.1、柱、墙：5.1.2、框架梁、非框架梁：5.1.3、板：5.1.4：基础：跨版受力筋标注长度位置：支座外边线单边标注支座负筋长度位置：支座外边线板中间支座负筋标注是否含支座：是5.2、节点设置：5.2.1、柱：找一个与图纸要求最相近的设置；5.2.2、剪力墙：挡土墙下部钢筋锚入：挡土墙上部钢筋锚入：（需要选中此道墙在属性编辑器中进行节点设置）③剪力墙拉筋设置：5.2.3、框架梁、非框架梁、板、空心楼盖一般无特殊要求的设置更改；5.2.4、基础：①筏板遇基础后钢筋断开：基础封边钢筋计及基础外伸钢筋设置：基础外伸，当上、下部钢筋型号不同时，一般用两块相邻筏板定义；5.2.4、搭接设置：广联达中的柱包含框架柱及暗柱，因此如果暗柱与框架柱的搭接设置不同，需要在暗柱的属性编辑器中修改成相应要求的搭接设置；二、构件计算1、柱：1.1、使用柱大样识别柱后，只有柱截面、没有钢筋时，可在截面编辑器——配筋中进行编辑，“布边筋”“布角筋”“特殊布筋”“对齐钢筋”“画箍筋”等。

1.2、带柱芯的柱在使用柱识别后，带有柱芯的柱与图中标注不符时，应在属性中将柱芯钢筋删除，在柱属性编辑器——芯柱中输入各个钢筋；1.3、剪力墙上非阴影区配筋构造可以采用在绘制完墙体，用暗柱构件布置； 图纸中如果没有具体的间距要求，构件纵筋规格及间距同墙体纵筋，墙体水平筋自动通过构件，与墙体水平筋垂直的纵向拉筋规格及间距同暗柱箍筋型号及间距；如果图纸中对此构件中配筋有具体要求，则按照要求进行布置；1.4、判断边角柱绘制完梁、板构件后，利用“自动判断边角柱”功能，对边角柱进行判断；1.4、柱与基础插筋设置：1.4.1、纵筋设置选中与基础相连的柱，在属性编辑器中——计算设置——纵筋伸入基础锚固形式修改为角筋伸入基底弯折——修改为相应规格；选中与基础相连的柱，在属性编辑器中——计算设置——墙/柱插筋在基础锚固区内箍筋数量——修改为相应规格注意：满足角筋伸入基础弯折的条件：①、框架柱②基础厚度减去保护层大于柱筋直锚③柱钢筋输入时不要在全部纵筋中输入，截面编辑改为“否”，在角筋、侧面钢筋中输入1.5、柱构件汇总计算后，提示错误信息：钢筋长度小于0，无钢筋量。

广联达钢筋和图形算量易错点总结（5篇模版）第一篇：广联达钢筋和图形算量易错点总结一、新建工程易错点1、选错计算规则2、损耗模板选错3、报表类别—〉选河南20084、结构类型、设防烈度、抗震等级、檐高输入错误。

—>建施、结施不同的需要沟通5、比重设置：统一>通常是把6个的钢筋比重改成6.5的钢筋比重。

6、计算未统一。

计算设置：①、箍筋计算方式（向上取整+1四舍五入+1）对量时需要统一②、柱纵筋伸入基础锚固形式③、剪力墙中暗梁④、梁中（次梁加筋、起始箍筋距边界距离）⑤、板（分布钢筋可选所有的分布筋相同或砼一板厚的分布筋相同）⑥、基础中（独立基础边长≥设定值时受力钢筋加密）⑦、砌体结构中构造柱加密长度（按图纸修改）⑧、节点设置中：1.1板中斜板节点详图1.2柱中外侧纵筋1.3剪力墙：拉筋（双向布置梅花布置）楼层设置：层高设置、砼标号设置、保护层厚、抗震等级（每层都需要修改，当都一致时，可以复制到其他楼层）二、新建楼层易错点：1、未设置首层结构标高2、未分别对每一楼层设置，其砼标号、锚固、搭接及保护层三、轴网定义易错点：1、方法不恰当、定义速度慢2、误输入轴间距、且不知道核查3、思考：轴网定义错误之后，如何弥补？四、柱操作易错点：1、柱定义技巧不能灵活运用（用柱表？还是一根一根定义?）2、异性截面柱定义时，不知道网格间距能灵活输入。

3、不知道“全部纵筋”、“脚筋”、“B边一侧中部筋”的关系4、忘记输入箍筋支数5、画柱常用按钮：F3F4Ctrl+左键查改标注单对齐移动旋转镜像复制等等6、对图纸整体把握上有欠缺、忽视偏心柱7、忽略对边角柱的判断8、思考：柱子如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？五、剪力墙、暗柱操作易错点：1、暗柱的定义不能灵活应用参数输入法与异性截面输入法2、剪力墙定义时，忽略“（2）10@200中”“（2）”的问题3、画剪力墙时要覆盖暗柱的问题，剪力墙与暗柱的位置关系4、画剪力墙时墙体的偏心问题，注意单对齐功能的应用5、对图纸整体把握上有欠缺、忽视偏心墙6、思考：剪力墙（暗柱）如何起名？起名的意义在哪里？批量选择替换功能是否用熟练了？六、梁操作易错点：1、反建构件时，用了不同截面的反建，造成混乱。

广联达钢筋算量软件中常用计算设置注意事项
广联达钢筋算量软件中计算设置是软件的核心部分。

这些计算设置都会影响钢筋下面是广联达钢筋算量中常用的一些计算设置，算量计算结果。

、计算规则选择1
、工程信息设置2
专业文档供参考，如有帮助请下载。

．
3、钢筋比重设置
专业文档供参考，如有帮助请下载。

． 4、柱、墙柱设置
5、剪力墙设置
专业文档供参考，如有帮助请下
载。

．
6、框架梁及非框架梁设置专业文档供参考，如有帮助请下载。

．
专业文档供参考，如有帮助请下载。

．
7、板设置专业文档供参考，如有帮助请下载。

．
8、基础部分设置
专业文档供参考，如有帮助请下载。

．
9、节点设置专业文档供参考，如有帮助请下载。

．
10、搭接设置专业文档供参考，如有帮助请下载。

．
11、楼层设置
专业文档供参考，如有帮助请下载。

．
1、以上设置均影响钢筋算量注：、以上标注部分为常用设置，按图纸设计要求或图集规范进行设置2 3、以上内容仅供参考，请灵活运用、举一反三。

专业文档供参考，如有帮助请下载。

．。

广联达钢筋注意计算设置不推荐初学者修改计算设置中的信息，除非您很清楚修改后对钢筋计算有何影响。

旋转点(点加长度)输入角度数值以逆时针方向为正，顺时针方向为负。

新建用户可根据实际情况输入建筑物的地下楼层数，注意输入的数值必须为0～50之间的正整数，为空表示地下层数为零。

8、地上层数：用户可根据实际情况输入建筑物的地上楼层数，注意输入的数值必须为1～500之间的正整数，为空表示地上层数为零。

带*号表示此项不能为空，且和计算有关。

钢筋信息1、若所选中的钢筋类型不一样时，则钢筋级别、钢筋直径数据框为灰，不可编辑；2、若选择了相同钢筋类型，不同钢筋级别时，则钢筋直径数据栏为灰，不可编辑；3、只有选择了相同钢筋类型、相同钢筋级别时，钢筋直径数据框才可编辑编程规则在写表达式时，要注意以下几点：1、所有表达式必须以线形形式写出。

因此分子、分母、指数小标等都必须写在同一行上。

（如上例的2和3）。

2、只能使用合法的标识符。

3、乘号必须使用符号‘*’明确指出，不能省略。

4、函数的自变量可以是任意表达式。

且函数的自变量一定要写在括号中。

5、为了指定运算的次顺，可以利用括号。

括号必须成对出现。

且只有一重括号‘（’与‘）’。

不得使用方括号与花括号。

锁定构件锁定以后的构件的钢筋信息不能修改，同时，对于锁定的构件，平法输入、参数输入和直接输入相关的命令都成为灰色不可使用的状态。

需要注意的是，锁定的构件只是钢筋被锁定而已，构件本身的属性如现浇预制信息还是可以修改的，同时，锁定的构件也可以被删除。

锁定构件适用于某些构件钢筋信息输入后不希望被再次改动的情况。

参数输入对于柱、梁构件，如果已经选择了用平法输入法来输入钢筋，当再选择用参数输入来输入钢筋信息时，软件会提示：“您已经使用平法输入钢筋，是否切换到图集参数法输入？”选择是将会进入参数法输入，此时在平法中已经输入的钢筋信息会被删除掉。

平法输入1、只有柱、梁两种构件可以使用平法输入来输入钢筋，因此当光标停留在其他构件上时，该命令为灰色不可操作状态。

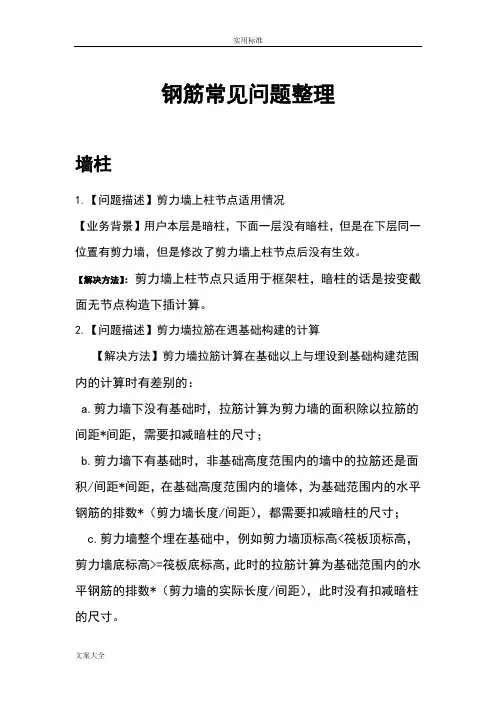

钢筋常见问题整理墙柱1.【问题描述】剪力墙上柱节点适用情况【业务背景】用户本层是暗柱，下面一层没有暗柱，但是在下层同一位置有剪力墙，但是修改了剪力墙上柱节点后没有生效。

【解决方法】：剪力墙上柱节点只适用于框架柱，暗柱的话是按变截面无节点构造下插计算。

2.【问题描述】剪力墙拉筋在遇基础构建的计算【解决方法】剪力墙拉筋计算在基础以上与埋设到基础构建范围内的计算时有差别的：a.剪力墙下没有基础时，拉筋计算为剪力墙的面积除以拉筋的间距*间距，需要扣减暗柱的尺寸；b.剪力墙下有基础时，非基础高度范围内的墙中的拉筋还是面积/间距*间距，在基础高度范围内的墙体，为基础范围内的水平钢筋的排数*（剪力墙长度/间距），都需要扣减暗柱的尺寸；c.剪力墙整个埋在基础中，例如剪力墙顶标高<筏板顶标高，剪力墙底标高>=筏板底标高，此时的拉筋计算为基础范围内的水平钢筋的排数*（剪力墙的实际长度/间距），此时没有扣减暗柱的尺寸。

3. 【问题描述】连梁的两边是暗柱，在暗柱的范围内要求连梁直锚，而且要在锚固的区域内按照间距计算箍筋根数，该怎么设置？【解决方法】：（1）在节点设置的洞口连梁锚固节点里面选择节点三，（2）然后在计算设置里面把连梁在暗柱内是否计算箍筋改为是，（3）在属性中把是否为顶层连梁改为是，就可以实现。

4. 【问题描述】为什么布置了砌体加筋,但是汇总之后没有钢筋量？【业务背景】用户布置了砌体加筋,也汇总计算成功了,但是点编辑钢筋没有钢筋量:【解决方案】用户定义的砌体加筋的间距为500，但是实际上这个位置的砌体墙的标高从底到顶只有500的高度，就是砌体加筋的布置间距已经超出了砌体墙的高度，所以就没有计算。

5. 【问题描述】柱子的箍筋加密区和非加密区的级别间距不一样怎么设置？【解决方法】用斜杠隔开斜杠前面输入加密区的级别间距斜杠后面输入非加密区的级别间距6.【问题描述】柱子如果是上下楼层变截面的话，不想让柱子下插到下一层的柱子的钢筋，怎么办，修改节点设置是没有用？【业务背景】：用户改了本层的节点设置没有起作用【解决方案】算了插筋，修改了节点是没有用的，这个要修改下一层的相对应的柱子节点设置才可以！软件就不在算插筋了！7. 【问题描述】：4层和5层层高一样，柱子属性一样的，但是箍筋根数一个计算29个，一个计算35个？【业务背景】：用户工程4层和5层层高是一样的，柱子的属性也是一样的，但是柱子的箍筋根数不一样，根数计算公式点开发现搭接区的箍筋间距一个是5*12，另一个是5*16,？【解决方法】：4层柱子直筋是12，3层的柱子纵筋是16，3 层柱与4层柱子钢筋搭接了，所以搭接区箍筋间距是（5*d,100）取小值,d取的是两层中较大直径16.8、【问题描述】：客户的工程里面二层的框架柱，同一个名称和钢筋信息，有的是露出柱子一段长度，有的纵筋还没有升到柱顶，客户对这个很不理解。

广联达软件使用过程中需注意的问题钢筋软件使用过程中需注意的问题一、计算设置中：1、板负筋：单边标注支座负筋标注长度位置：选用负筋线长度；2、砌体结构：注意是否植筋，选择预留钢筋还是植筋；3、砼标号，檐高影响钢筋工程量，应按结构说明修改设置。

二、画构件1、隔墙底加筋不能在单构件中用总长度一次输入，会根据长度计算绑扎或接头，可以用圈梁只输主筋，或用自定义线，导入图形后要删除。

2、楼梯构件：跟楼板连接的平台及楼梯梯柱在图形中画构件，梯梁、梯板在单构件中画。

3、剪力墙结构：画剪力墙时，先把所有的砼墙画完，然后布置暗柱，连梁，避免出现暗柱处未画砼墙的情况。

4、剪力墙结构：每一层墙体画完剪力墙以后对照建筑平面图把该层的砌体墙，门窗画完。

5、墙构件名称要写的详细，例如200厚砼墙，电梯井160厚砼墙（电梯井墙要分出来，图形套价是单独的），200厚加气砼砌块墙。

三、检查1、全部做完检查完后，执行一次构件工具中“批量删除未使用构件”。

图形软件使用中需注意的问题一、计算设置二、构件（套子目前最好执行一次构件中批量删除未使用构件，避免多余的套子目工作量）1、台阶构件：有踏步时，台阶用踏步整体面层面积，平台用平台水平投影面积（应不包括最上一300宽踏步尺寸）；无踏步时，用平台整体水平投影面积。

2、外墙装修和保温构件，注意计算是否包括外立面从室外标高到正负零的数量。

3、砌体墙从钢筋软件导进来以后要修改墙体材质，导进来默认都是粘土砖，按设计修改。

4、电梯门洞如果用虚墙封闭，算墙面装修会少算门洞上连梁的装饰工程量。

电梯墙封闭用墙洞画电梯门。

5、厨卫间地面防水量计算，建地面构件时属性里是否计算防水改为是，计算设置-楼地面-楼地面立面防水的最低高度值默认500，如果上翻高度小于500就用水平防水面积代码，如果上翻高度大于500就要用水平防水面积+立面防水面积(大于最低立面防水高度)工程量代码。

6、楼梯间装修做法：楼梯底面层乳胶漆等和楼梯踏步面层子目套在楼梯构件中，楼梯间用两个房间构件算墙面和天棚装修：楼梯间与楼面连平台建“楼梯间平台”房间构件，依附构件有地面、墙面、天棚；楼梯间踏步和休息平台用“楼梯间“房间构件。
