广联达钢筋算量

广联达钢筋算量广联达钢筋算量是一款专业的建筑工程量算软件，该软件简单易懂，操作方便，能够实现钢筋、混凝土等建筑材料的自动算量，高效准确，是建筑企业、工程测量、施工单位等行业的理想工具。

软件特点1.钢筋自动算量：根据建筑结构、构件形状、钢筋直径等因素，自动计算出钢筋用量并精确到个位数。

2.混泥土自动算量：自动计算出混泥土所需的水泥、骨料、沙子及其他材料的量，并精确到小数点后一位。

3.工程量清单自动生成：在进行钢筋、混泥土自动计算的同时，软件会自动生成工程量清单，方便用户进行工程预算及管理。

4.可视化计算结果：软件将钢筋、混泥土等数据以图表的形式展现出来，使用户更直观地了解工程的材料成分、用量等信息。

5.数据备份与共享：软件支持数据备份及同步，用户可将工程数据保存到云端或本地，随时查阅或共享。

使用流程1.打开广联达钢筋算量软件，并创建新建工程。

2.选择需要计算的构件类型，例如：柱子、梁、板等，并输入构件的尺寸及其他相关参数。

3.输入所需的钢筋直径及间距等信息。

4.输入混泥土的配比及用量等信息。

5.点击计算按钮，软件自动计算出相应的钢筋用量、混泥土用量，并生成工程量清单。

6.可以在计算结果中查看所需材料的具体用量及比例，并查看图表展示的数据。

7.可以将工程数据备份或同步，方便随时调取和分享。

优点与应用领域广联达钢筋算量软件具有以下优点：1.自动计算：软件能够自动计算出建筑工程中的钢筋、混泥土等材料用量，避免了手动计算的繁琐和错误。

2.高效准确：软件的计算结果准确、快速，提高了工作效率。

3.管理方便：软件生成的工程量清单方便用户进行工程数量、材料、成本的管理和监控。

广联达钢筋算量软件的应用领域包括建筑企业、工程测量、施工单位等行业。

在建筑工程的各个阶段，包括设计、施工、验收等，都需要进行工程量的计算和管理，广联达钢筋算量软件能够满足这些需求，提高工程管理的效率和精度。

总结广联达钢筋算量是一款功能强大的建筑工程量算软件，能够自动计算钢筋、混泥土等建筑材料的用量，生成工程量清单，支持数据备份和共享等功能。

一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。

若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。

若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。

1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。

2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。

B、若梁相同，单击右上角“应用到同名梁” →确定。

C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。

)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。

1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。

）→若钢筋相同，则单击复制钢筋。

若是同名板，则单击复制钢筋，再单击“应用同名板”即可。

2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。

（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。

选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。

7、基础：1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。

广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。

2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。

3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。

4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。

可以在平面图中绘制建筑的轴线、梁柱、板块等。

5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。

用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。

6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。

系统会自动计算钢筋数量，并生成相应的报表。

7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。

8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。

9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。

用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。

10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。

系统会自动记录用户的操作，并可以进行保存和查看。

以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。

当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。

广联达钢筋算量1、绘制顺序：首层---地上层—地下层----基础层可以在首层绘制完成后复制至其他楼层工程设置中：钢筋损耗模板为不计算损耗，按外皮长度计算(不考虑弯曲调整值)2、附加项的含义：在某个属性后的附加项标记后，该项属性就会出现在名称中3、基础层高从基础底（垫层顶）至首层地面标高，当基础底不在一个标高时，选取的底标高尽可能包含最多的基础构件，图形、钢筋均可以结构标高为准。

4、挖土深度：从垫层底至设计室外地坪标高5、6、板负筋平法标注长度为支座中心线向跨内的伸出长度。

7、设置的楼层标高为结构标高，结构一层底标高为-0.100，建筑一层底标高为：0.000，窗标高为+0.900，在软件中是输入窗距地1000mm 门距地高度依然为零。

8、钢筋中只在顶层判断边角柱，柱子的纵筋在输入的时候，是输在全部纵筋里头，这样的话即使判断了边角柱，软件也无法区分哪边是内侧哪边是外侧。

建议对于框架柱的纵筋还是按照角筋和中部钢筋分开输入。

基础梁集中标注前面为下部通长筋，后面为上部通长筋9、图形中在工程设置中需调整脚手架起始标高及钢丝网片的设置。

10、独立及条基等添加定额时只需添加在单元中即可，基础墙立面及平面防潮层，工程量表达式应使用墙长*墙高或墙长*墙厚11、板洞绘制时，先绘制在轴线交点处，然后选中用移动功能偏移到图示位置。

一、基础层高及板厚的确定钢筋算量：指地下室地面至基础垫层（顶）的距离板厚指的是：楼板的厚度有地下室时基础层的层高：地下室单建一层，在楼层编码中写-1，再楼层排序，把地下室的层高输入进去，高度从地下室地坪至首层地坪，把基础层的层高输入进去，高度为基础底标高到地下室地坪标高的高度就可以了，地下室的构件要放到地下室中来画。

基础层的层高在图形算量中按首层地面或地下室地面建筑标高的尺寸到基础底部最低处的距离为基础层层高，在钢筋算量中还要扣首层地面或地下室地面的装修做法的厚度。

无地下室时，还要考虑是否建立-1层，其决定因素就是地下室是否有基础梁以及基础梁的标高与基础标高是否存在高差，如果基础层里没有基础梁，基础层可设置为基础底至基础顶的高度这样设置是为了保证柱子箍筋根数计算的正确性，在有些基础层内的梁并不是纯粹的基础梁，而是楼层里的框架梁，在梁内以及基础顶面是全加密的，且此梁的配筋是按楼层框架梁来设置的再有就是，如果有些工程里规定了基础顶到首层结构的这段标高里，柱子箍筋的钢筋信息极有可能与首层柱子的箍筋信息不一致，这个时候就应该还要建立-1层了二、属性编辑器带括号的是软件自动生成的数字，你如果想修改某个属性就得把括号去掉，如果不去掉只修改里面的数字，相当于属性值没有修改，缺省属性，即带小括号的属性值。

广联达钢筋算量学习（板)1、板的底筋是必须配置的,如果板配置了双层钢筋则会有面筋，如果板的厚度较大，则配置中间层筋,对于没有配置面筋的板，如果跨度较大,则一般配置温度筋。

2、板的受力筋还有跨板受力筋，跨过一般，两段伸过两个支座,并标注有一定的长度。

负筋是指板支座位置的支座负筋，一般在没有面筋的情况下布置，如果有温度筋,则支座负筋要与温度筋搭接。

此外，负筋的垂直方向还有负筋的垂直分布筋。

3、拉筋和板凳筋的设置方式:工程设置—－—--计算设置－－－-节点设置—-—－－板－-－--第十项板拉筋、板凳筋布置方式4、板的受力筋定义中，左弯折和右弯折中(０)表示默认的板的厚度减去２×钢筋保护层厚度。

5、进行受力筋的布置时需要同时选择“单板”和“XY方向”６、“应用同名称板”可以把板的受力筋应用到同名称板上。

７、对于相邻的同名称板可以用“多板”方式布置。

８、在板负筋的属性编辑器中，“单边标注位置”如在施工图中没有明确写清楚,按照包含支座的位置（即支座外边线)来定义或咨询设计单位。

9、在板负筋的属性编辑器中,“分部钢筋”的设置方式可以在：工程设置--－－—计算设置－---板--－——第三项分部钢筋布置。

10、负筋方向布置错误，使用“交换左右标注”命令即可.1１、跨板受力筋按受力筋来布置,按“单板”+“垂直”或“单板”＋“水平”,选择跨过的板来布置跨板受力筋。

１2、使用“查改标注”命令，可以进行负筋的尺寸和钢筋信息的修改。

13、楼面板—ＬB 屋面板-—-ＷＢ延伸悬挑板-——-YXＢ纯悬挑板-—－—XB14、B——－下部通长筋，T—－－—上部通长筋.1５、什么是单向板？双向板?当长短之比在２~3或大于3的板,是单向板；长短边长度之比小于等于2的，是双向板单向板：四边支承的长方形的板，如长跨与短跨之比等于或大于二时,大荷载作用下，主要沿较小的板宽方向产生弯矩，可作为单向板计算。

单向板的受力钢筋为单向配筋,沿短跨方向配置。

广联达钢筋算量的方法广联达钢筋算量的方法，在国内，广联达在造价领域，基本上是必备软件，算钢筋的软件比较多，但大同小异，看造价员的个人喜好，小蚂蚁算量工厂计算钢筋量就是用的广联达，下面总结下小蚂蚁算量工厂的新手使用广联达的一些心得。

1、绘制顺序：首层---地上层—地下层----基础层，可以在首层绘制完成后复制至其他楼层，工程设置中：钢筋损耗模板为不计算损耗，按外皮长度计算(不考虑弯曲调整值)2、附加项的含义：在某个属性后的附加项标记后，该项属性就会出现在名称中3、基础层高从基础底（垫层顶）至首层地面标高，当基础底不在一个标高时，选取的底标高尽可能包含最多的基础构件，图形、钢筋均可以结构标高为准。

4、挖土深度：从垫层底至设计室外地坪标高5、板负筋平法标注长度为支座中心线向跨内的伸出长度。

6、设置的楼层标高为结构标高，结构一层底标高为-0.100，建筑一层底标高为：0.000，窗标高为+0.900，在软件中是输入窗距地1000mm门距地高度依然为零。

7、钢筋中只在顶层判断边角柱，柱子的纵筋在输入的时候，是输在全部纵筋里头，这样的话即使判断了边角柱，软件也无法区分哪边是内侧哪边是外侧。

建议对于框架柱的纵筋还是按照角筋和中部钢筋分开输入。

基础梁集中标注前面为下部通长筋，后面为上部通长筋8、图形中在工程设置中需调整脚手架起始标高及钢丝网片的设置。

9、独立及条基等添加定额时只需添加在单元中即可，基础墙立面及平面防潮层，工程量表达式应使用墙长*墙高或墙长*墙厚11、板洞绘制时，先绘制在轴线交点处，然后选中用移动功能偏移到图示位置。

上面就是小蚂蚁算量工厂的员工在用广联达计算钢筋量时的一些经验，希望对大家有所帮助，上面是经验，可能存在个人的不正确理解，大家可以根据自己的习惯参考下。

一、图形算量（柱）1、楼层绘制顺序：首层——地上层——地下层——基础层2、框架结构：柱——梁——板——二次结构3、砖混：砖墙——门窗洞——构造柱——圈梁4、钢筋类别：A 一级（HPB） B 二级(HRB335) BF(HRB335F)C 三级(HRB400)D 四级（RRB400） E(HRB500) L 冷轧带肋 N 冷轧扭5、“@”可以用数字键“-”代替6、功能上拉筋要求拉住两个方向上的钢筋，单支箍只是拉住纵筋；形状上单只箍要做成直形，拉筋也可以做成直形，也可以做成S形。

7、8、9、柱加密区箍筋间距100，四肢箍，非加密区间距150，两只箍怎么输入？这样输入A8-100(4*4)/150(2*2)就行了10、箍筋7（4*4）是什么意思表示一个方向4肢，一个方向4肢。

简单点，不管是几*几，前面的数字就是箍筋示意图水平方向的线条的根数，后面的数字就是垂直方向的线条的根数。

11、工程中将箍筋肢数3*2改为4*4后，为什么箍筋的量还变少了？箍筋的配置是根据纵筋的根数来的，软件中箍筋的设置必须有相应的纵筋让其箍上才能正常计算，工程中纵筋只有每边只有一根，所以四肢箍无法正常布置上，导致只计算了外箍，而当设置为3肢箍时，中间增加了一根拉筋，所以钢筋量比四肢箍的钢筋量要多处理方法：将纵筋根数设置正常后，再进行量的核对12、偏移布置构件：先点击画构件，把构件放在某参照点后，然后“shift”+鼠标左键，可以显示“偏移构件”对话框。

最后输入相关信息。

13、修改图元属性，点中要修改的图元，鼠标右键“修改构件图元名称”。

方法二：点中属性编辑器中的名称重新选择修改即可。

14、“shift”+构件代号（如柱用Z），即显示构件的名称。

15、在钢筋算量中的柱类型中的角柱、边柱、中柱怎么区分？边柱中的边柱-B 和边柱-H是什么意思？在中间层一般不需要区分角柱、边柱、中柱，到顶层需要区分，边角柱，利用软件自动判断边角柱的功能判断。

钢筋算量（GGL）注：所有钢筋布置完毕后，需检查钢筋三维及原位标注，确保没有错算漏算。

1、新建向导：建立楼层信息（识别楼层表，将编号改为名称，无用的行删除），返回检查楼层信息，将顶层删除。

2、修改首层构件混凝土标号及保护层厚度，复制到其他相同楼层。

（也可以以后再改）3、添加图纸，手动分割，识别轴网。

（一般从首层柱开始）4、柱4.1 识别柱表、柱大样（结合一起识图）(PS：若柱表中层号写明的是楼层，则用“识别广东柱表”；若用标高表示，则用“识别柱表”)1）识别柱——识别柱表——框选柱表（下方的文字说明不要），删除无用行，名称改为“层号”，修改角筋数量（若需要）。

插筋信息、B边侧钢筋、H边侧钢筋、Hj行、空格行、空格列均删除。

最后选择一列“箍筋类型号”。

F型对应箍筋类型输入4*4，B型对应输入3*2。

然后删掉F型列。

确定。

即识别到柱表构件**个。

再确定。

回到生成构件页面。

2）先点“生成构件”再确定。

（或在“构件”菜单栏内选“广东柱表”，再点生成构件确定）。

3）识别柱连线——提取柱标识——自动识别柱。

5、梁5.1 定义——新建：架立筋输入到上部通长筋栏内，但必须加括号。

——绘图5.2 识别梁：提取梁边线——提取梁标识（自动提取梁标识）——点选识别梁（错误较少）。

5.3 提取后“查改支座”点“梁跨校核”。

有跨数错误的，双击选中梁，右键编辑支座，删除支座即可。

再刷新，错误信息即已改正。

或者右键“设置梁支座”。

（按下方状态栏提示操作）（PS：梁无相交点时，可将梁拉长，直接输入加长的数据和角度（-90°）即可。

）5.4 梁识别完毕后，在查改支座——梁校核，检查是否还有问题。

所有梁变为粉红色。

然后识别原位标注——自动识别原位标注，所有梁变成绿色，即属性完整、正确。

5.5 梁：自动生成吊筋——按图纸要求输入吊筋和附加箍筋信息，框选所有梁，即自动生成吊筋。

5.6架立筋：连接支座负筋和固定箍筋的作用。

6、楼梯6.1 单构件输入——构件管理——添加构件——确定——参数输入——选择图集——定义各种参数——计算退出。

广联达钢筋算量技巧钢筋算量是建筑行业中非常重要的一个环节，直接关系到结构设计的精准性和工程质量的保障。

本文将为大家分享一些广联达钢筋算量的技巧和经验，希望能够帮助大家更好地进行钢筋算量。

一、广联达钢筋算量简介广联达钢筋算量是广州市广联达软件有限公司开发的一款钢筋算量软件，主要用于钢筋量的自动识别、计算和报价等工作。

广联达钢筋算量具有使用方便、速度快、准确性高等特点，已经被广泛应用于建筑行业中。

二、广联达钢筋算量技巧1.正确设置参数在使用广联达钢筋算量进行钢筋量计算时，需要设置一些参数，这些参数的设置直接影响到计算结果的准确性。

因此，要想获得更精准的计算结果，必须正确设置参数。

具体操作流程如下：1.打开广联达钢筋算量软件，并选择需要进行钢筋量计算的工程文件。

2.在工程文件中选择需要计算的建筑构件，并在构件属性中设置相关参数，如梁、柱、板等。

3.在计算前检查每个参数是否设置正确，并修改需要更改的参数。

4.点击计算按钮，等待计算结果。

2.选用合适的计算模式广联达钢筋算量软件提供了多种不同的计算模式，如经济型、安全型、极限承载力等，用户可以根据实际需求选用合适的计算模式。

例如，在进行梁的计算时，如果要求经济性较高，则可以选择经济型模式；如果要求计算结果更为安全，则可以选择安全型或极限承载力模式。

3.灵活运用Excel表格广联达钢筋算量软件中的钢筋计算结果可以通过导出Excel表格的方式进行处理和分析。

用户可以使用Excel表格对计算结果进行更详细的分析和统计，便于在工程设计和施工过程中更好地掌握钢筋使用情况和节约成本。

具体操作步骤如下：1.在计算完成后，点击“导出”按钮，将钢筋计算结果导出为Excel表格。

2.打开Excel表格，并对数据进行分析和处理。

4.正确使用支撑系统支撑系统是广联达钢筋算量软件中重要的一个功能模块。

在进行梁的钢筋算量计算时，支撑系统可以自动识别梁的内力大小和位置，并计算出适当的支撑数量和位置。

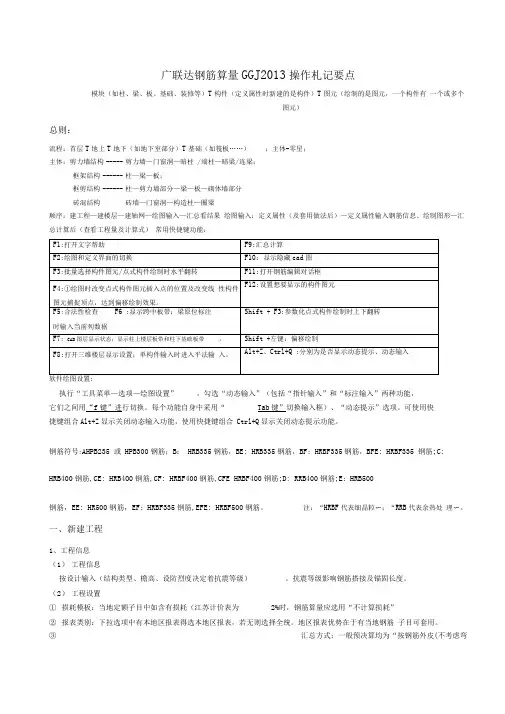

广联达钢筋算量GGJ2013操作札记要点模块（如柱、梁、板、基础、装修等）→构件（定义属性时新建的是构件）→图元（绘制的是图元，一个构件有一个或多个图元）总则：流程：首层→地上→地下（如地下室部分）→基础（如筏板……）；主体→零星；主体：剪力墙结构―――剪力墙→门窗洞→暗柱/端柱→暗梁/连梁；框架结构―――柱→梁→板；框剪结构―――柱→剪力墙部分→梁→板→砌体墙部分砖混结构―――砖墙→门窗洞→构造柱→圈梁顺序：建工程→建楼层→建轴网→绘图输入→汇总看结果绘图输入：定义属性（及套用做法后）→定义属性输入钢筋信息、绘制图形→汇总计算后（查看工程量及计算式）常用快捷键功能：软件绘图设置：执行“工具菜单→选项→绘图设置”，勾选“动态输入”（包括“指针输入”和“标注输入”两种功能，它们之间用“↑键”进行切换。

每个功能自身中采用“Tab键”切换输入框）、“动态提示”选项。

可使用快捷键组合Alt+Z显示\关闭动态输入功能，使用快捷键组合Ctrl+Q显示\关闭动态提示功能。

钢筋符号：A:HPB235或HPB300钢筋；B：HRB335钢筋，BE：HRB335E钢筋，BF：HRBF335钢筋，BFE：HRBF335E 钢筋;C：HRB400钢筋,CE：HRB400E钢筋,CF：HRBF400钢筋,CFE：HRBF400E钢筋;D：RRB400钢筋;E：HRB500钢筋,EE：HR500E钢筋,EF：HRBF335钢筋,EFE：HRBF500E钢筋。

注：“HRBF”代表细晶粒～；“RRB”代表余热处理～。

一、新建工程1、工程信息(1)工程信息按设计输入（结构类型、檐高、设防烈度决定着抗震等级）。

抗震等级影响钢筋搭接及锚固长度。

(2)工程设置①损耗模板：当地定额子目中如含有损耗（江苏计价表为2%）时，钢筋算量应选用“不计算损耗”。

②报表类别：下拉选项中有本地区报表得选本地区报表，若无则选择全统。

地区报表优势在于有当地钢筋子目可套用。

广联达钢筋抽样（笔记)工程准备工作:1、在新建工程前先分析图纸仔细阅读结构设计总说明。

2、建立与工程相对应的Excel表格用于记录及计算钢筋算量中的数据和Word表格用于记录钢筋算量中所遇到的问题。

软件操作步骤：一、新建工程第一步工程名称1、输入工程名称按工程图纸名称输入. 2、按照图纸结构设计总说明选取计算规则其他选项不变.第二步工程信息1、依据图纸结构设计总说明填写工程信息2、工程信息中结构类型、设防烈度、檐高决定建筑的抗震等级抗震等级影响钢筋的搭接和锚固的数值从而会影响最终钢筋量的计算因此需要根据实际工程的情况进行输入. PS:檐高为室外地坪到女儿墙底的高度值。

第三步编制信息1、根据实际情况填写相应的内容.第四步比重设置1、目前国内市场上没有直径为6的钢筋一般用直径为6。

5的钢筋代替需要把直径为6的钢筋的比重修改为直径6.5的钢筋比重直接在表格中复制、粘贴即可。

第五步弯钩设置第六步点击完成二、计算设置计算设置部分的内容是软件内置的规范和图集的显示。

包括各类构件计算过程中所用到的参数设置直径影响钢筋技术结果软件中默认的都是规范中规定的数值和工程中最常用的数值。

图纸没有特殊说明预算过程中不必调整。

三、楼层设置1、建立楼层在软件中建立楼层时按照以下原则确定层高和起始位置 A、基础层底设置为基础常用的底标高基础层底标高注意设置为垫层底标高。

B、基础上面一层从基础层顶到该层的结构顶板顶标高。

C、中间层从层底的结构板顶到本层上部的板顶。

2、修改板的厚度基础层板厚为筏板厚度.3、楼层缺省钢筋设置A、根据结构设计说明修改构件的混凝土标号如果结构设计说明与各楼层图混凝土标号不同按照结构设计说明设计加以说明。

B、根据结构设计说明修改构件的保护层厚度。

四、轴网的定义1、查看一层平面根据一层平面图建立轴网.2、轴网编辑轴网绘制完毕后如果需要对轴网图元进行编辑可以使用“绘图工具栏”中的功能.3、辅助轴线为了方便绘制图元软件提供了辅助轴线功能。
