广联达钢筋算量学习(柱)

一、广联达钢筋算量1、新建向导→设置计算规则及图集就→计算节点设置→下一步→下一步→完成2、工程设置→楼层设置→插入楼层→下方对其抗震等级、砼标号、保护层厚度等进行设置→右下角复制到其他楼层3、绘图输入→轴网→定义→新建→输入轴距→下开间、左进深输入完毕→可对其轴距数值复制粘贴到上开间、右进深即可→点击绘图→出现对话框→点击确定4、柱→定义→新建→进行构件信息的输入→绘图，若柱相同则复制，找插点即可。

若是偏心柱，则按住Ctrl+左键，出现对话框，对其偏心距离设置即可。

若按住shift+左键，则是偏移距离5、梁→定义→新建→进行构件信息的输入→绘图→进行梁原位标注→梁平法表格→下方出现列表→对其钢筋信息输入→输入其通长筋、箍筋等信息→拉筋，根据101图集默认→若有抗扭钢筋，则在侧面原位标注筋中输入其钢筋信息。

1）、次梁筋→次梁宽度默设，次梁加筋、吊筋自己输入。

2）、悬挑梁→自己画上→点击上方梁平法表格→下方出现列表→点击悬臂钢筋号→选择其钢筋形状(画梁的注意项：A、若后面再画柱，要对梁进行设置，→单击上方“重提梁跨三角按钮”→“设置支座”→点击柱→右击。

B、若梁相同，单击右上角“应用到同名梁” →确定。

C、若梁位置变化，则在定义其它楼层梁时→定义→从其他楼层复制构件。

)6、板→定义→新建→输入信息→绘图→可单击封闭区域任一点，也可单击上方“自动生成板”即可。

1）板受力筋→定义→新建→输入信息→绘图→水平或垂直→单板（也可直接点击XY方向，再点击板进行其钢筋的布置。

）→若钢筋相同，则单击复制钢筋。

若是同名板，则单击复制钢筋，再单击“应用同名板”即可。

2）负筋→定义→新建→绘图→按梁布置→单击梁→负筋距离自己修改。

（注意：工程设置→计算设置→按板厚，布置负筋）3）跨板受力筋→定义→新建→跨板受力筋→绘图即可4)、马凳筋：。

选择第Ⅲ类通长筋→在右边图形上方输入2000→在左边输入马凳筋信息即可。

7、基础：1）独立基础→定义→新建独立基础→新建独立基础单元（有几阶就建几个独基单元）→输入相应信息→绘图即可。

广联达钢筋算量操作步骤
1.打开软件：首先，双击广联达钢筋算量软件图标，打开软件。

2.创建项目：点击“新建项目”，填写项目名称、编号、单位等信息，点击“确定”进行项目创建。

3.设置工程参数：在“参数设置”中，设置工程的计算参数，如设计
标准、混凝土等级、钢筋材料参数等。

4.绘制平面图：在“平面布置”中，通过绘图工具绘制建筑平面图。

可以在平面图中绘制建筑的轴线、梁柱、板块等。

5.设计钢筋布置：在“结构模型”中，选择梁、柱、板等构件，点击“设计钢筋”按钮，进行钢筋布置的设计。

用户可以根据需要进行手动设计，也可以选择自动生成钢筋布置。

6.钢筋算量：在“量值计算”中，点击“算量”按钮，进行钢筋的算量。

系统会自动计算钢筋数量，并生成相应的报表。

7.生成报表：在“报表编制”中，选择需要生成的报表，如钢筋数量表、钢筋图纸等，点击“生成”按钮生成相应的报表。

8.打印报表：在“报表打印”中，选择需要打印的报表，设置打印参数，如纸张大小、打印份数等，点击“打印”按钮进行打印。

9. 数据导入导出：在“数据管理”中，可以进行数据的导入和导出
操作。

用户可以将项目的相关数据导出为Excel文件，也可以从Excel文
件中导入数据到项目中。

10.操作记录：在“操作记录”中，可以查看和管理项目的操作记录。

系统会自动记录用户的操作，并可以进行保存和查看。

以上就是广联达钢筋算量的操作步骤，通过这些步骤可以完成钢筋算
量的工作。

当然，在实际操作中，还可以根据具体需求进行一些定制设置，以满足不同项目的需求。

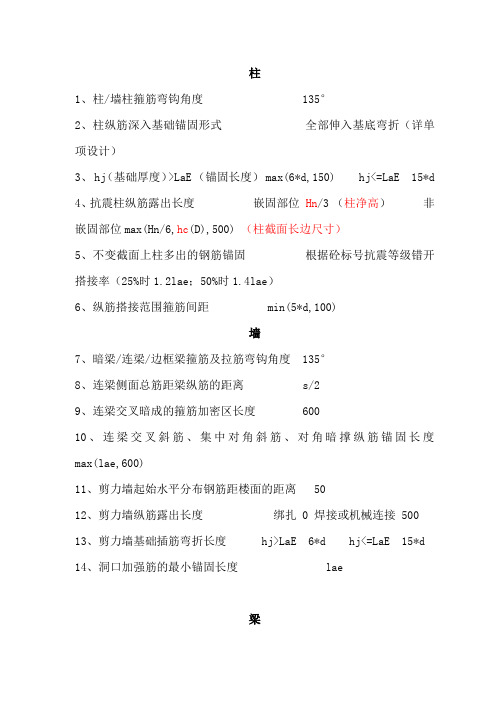

柱1、柱/墙柱箍筋弯钩角度 135°2、柱纵筋深入基础锚固形式全部伸入基底弯折（详单项设计）3、hj（基础厚度）>LaE （锚固长度） max(6*d,150) hj<=LaE 15*d4、抗震柱纵筋露出长度嵌固部位Hn/3 （柱净高）非嵌固部位max(Hn/6,hc(D),500) （柱截面长边尺寸）5、不变截面上柱多出的钢筋锚固根据砼标号抗震等级错开搭接率（25%时1.2lae；50%时1.4lae）6、纵筋搭接范围箍筋间距 min(5*d,100)墙7、暗梁/连梁/边框梁箍筋及拉筋弯钩角度 135°8、连梁侧面总筋距梁纵筋的距离 s/29、连梁交叉暗成的箍筋加密区长度 60010、连梁交叉斜筋、集中对角斜筋、对角暗撑纵筋锚固长度max(lae,600)11、剪力墙起始水平分布钢筋距楼面的距离 5012、剪力墙纵筋露出长度绑扎 0 焊接或机械连接 50013、剪力墙基础插筋弯折长度 hj>LaE 6*d hj<=LaE 15*d14、洞口加强筋的最小锚固长度 lae梁15、梁上部非通长筋与架立钢筋的搭接长度 15016、上部第一排非通长筋伸入跨内的长度 Ln（相邻两跨净跨长）/317、上部第二排非通长筋伸入跨内的长度 Ln/418、上部第三排非通长筋伸入跨内的长度 Ln/519、不伸入支座的下部钢筋距支座边的距离 0.1*L20、侧面钢筋侧面构造的锚固长度 15*d21、侧面构造的搭接长度 15*d22、侧面抗扭钢筋构造的锚固长度 X*d（根据砼标号抗震等级调整）23、吊筋锚固长度 20*d24、箍筋/拉筋次梁两侧共增加箍筋数量 625、起始箍筋距支座边的距离 5026、框架梁箍筋加密长度一级抗震2H（梁高）二、三、四级抗震1.5H；（无论几级抗震加密区不小于500）27、悬挑跨上部第一排纵筋伸直悬挑跨端部的弯折长度 12*d28、悬挑跨上部第二排钢筋伸入跨内的长度 0.75*L板29、起始受力钢筋、负筋距支座边距离 s/230、分布钢筋长度计算和负筋(跨板受力筋)搭接计算31、分布钢筋与负筋的搭接长度 15032、温度筋与负筋的搭接长度一个锚固长度33、负筋/跨板受力筋在板内的弯折长度板厚-2*保护层34、受力筋板底钢筋伸入支座的长度 max(ha/2,5*d)35、单标注负筋锚入支座的长度能直锚就直锚,否则按公式计算:ha-bhc+15*d基础36、独立基础边缘第一根钢筋距基础边的距离 min（75，s/2）37、独基与基础梁平行重叠部位是否布置独基钢筋否38、筏板基础边缘第一根钢筋距基础边/梁边的距离 min(75,s/2)39、桩承台基础边缘第一根钢筋距基础边的距离 5040、承台下部钢筋弯折长度 10*d41、柱墩第一根箍筋起步 5042、柱墩圆形箍筋的搭接长度 max（lae,300）43、集水坑出边距离 45°0.42H 60°0.58H基础主梁/承台梁44、基础主梁非外伸端下部非通长筋伸入跨内的长度 ln/345、基础主梁外伸端下部非通长筋伸入跨内长度 max（ln’,ln/3）46、侧面构造筋的锚固长度 15*D47、侧面构造筋的搭接长度 15*D48、附加（反扣）吊筋锚固长度 20*D49、起始箍筋距支座边距离 50基础次梁50、非外伸端下部非通长筋伸入跨内的长度 ln/351、外伸端下部非通长筋伸入跨内的长度 max(ln,ln/3)52、侧面构造筋的锚固长度 15*D53、侧面构造筋的搭接长度 15*D54、起始箍筋距支座边距离 50砌体结构55、使用预埋件时构造柱端部纵筋弯折长度 10*D（上下部均预留钢筋）56、植筋锚固深度 10*D57、圈梁箍筋距构造柱边缘的距离 5058、圈梁侧面纵筋的锚固长度 15*D59、砌体加筋锚固长度 200钢筋理论重量60、6：:0.261， 8:0.395， 10：0.617， 12:0.888, 14:1.21, 16:1.58，18：2， 20:2.47， 22：2.98，25： 3.85钢筋输入规则经大家商议，修改内容如下：61、框架柱：标高（楼层号）+空格+名称例：0.05~2.85 KZ-162、构造柱：表示方法：1，名称 2，名称+（说明）砖混：标高+空格+名称（同上框架柱）63、剪力墙：标高+空格+名称例：-0.05~2.85 Q164、砌体墙：加气块+厚度例：加气块200砖墙 +厚度例：砖墙24065、暗柱：标高+空格+名称例：-0.05~2.85 YBZ1166、门：名称例：M1，M102167、梁：名称例：KL1(1)68、过梁：如：GL≤1200 1500≤GL≤180069、板：名称+（—）+板厚例：B-10070、面筋，底筋：面筋+空格+钢筋信息例：面筋C8@20071、负筋：钢筋信息例：C8@20072、筏板：名称+空格+厚度例：FB -50073、节点：板图名称例：2/28 或2/28上74、节点标高为当前楼层标高例：层底标高+0.9或层顶标高-0.4575、节点尽量处理在其他分层例：梯梁，梯板，空调板，压顶，飘窗梁板，电梯底梁，板76、单构件在添加构件时直接选择构件类型例：筏板放射筋直接在筏板基础中定义，板放射筋在板构件中定义，计算设置中常用77、调整抗震等级参（图纸说明）78、调整比重设置：79、调整砼标号见层高表及设计说明（基础，基础梁，构造柱，圈梁按非抗震计）80、调整次梁两侧共增加箍筋6或8（参说明或梁平面图）81、调整板分布筋（计算设置3参说明）82、调整板中间支座负筋标注长度是否含支座，单边标注支座负筋标注长度位置，跨板受力筋标注长度位置（计算设置26,30,31）83、调整砌体结构填充墙构造柱做法（计算设置14，上下部均预留钢筋）84、调整搭接设置:3~12绑扎，14~20柱墙竖向钢筋为电渣焊，22以上直螺纹，其他绑扎（以图纸说明接头为准）85、钢筋级别直径汇总表：1级钢2级钢3级钢10以内（以外）砌体加筋单列，接头汇总，钢筋量合计，面积，单方(字体9号)86、图纸问题统一格式为页码+轴号+问题描述例如结施20页H~F 交2~3轴处梁无配筋信息处理一套完整图纸基本思路87、建楼层、轴网调设置88、1）标准层柱墙，2）处理单层柱墙，3）柱墙完成后相邻楼层观察发现问题及时调整，注意局部变化。

使用广联达钢筋计算是的小窍门广联达软件使用小经验钢筋计算时的一点小常识：1、在钢筋软件中，用（ A ）表示一级钢，用（ B ）表示二级钢，用（ C）表示三级钢，用（ D）表示新三级钢，用（ L ）表示冷轧带肋钢筋，用（ N ）表示冷轧扭钢2、工程的抗震等级是由（设防烈度）、（结构类型）、（檐高）决定的。

3、抗震等级对钢筋计算的（锚固）、（搭接）、（加密区范围）三方面有影响。

4、钢筋10.0里计算设置中可对（计算设置）、（节点设置）、箍筋设置、搭接设置、箍筋公式五方面按实际工程需要进行调整5、工程中，梁的支座是（柱），板的支座是（梁），柱是以（基础）为支座。

（一）绘图前的三项准备工作： 1、分图纸：把图纸分为：总说明、基础、框架柱、墙和暗柱配筋、连梁配筋、梁配筋、板配筋、结构平面图、零星（楼梯节点等）九大部分，对构件来说，这9部分是独立的。

2、分析绘图先后顺序：首先根据总说明建立工程，把基础放在第一种构件绘图，而后是裙房部分框架柱，可以使用柱表功能。

再做墙和约束边缘构件配筋，因为墙会是梁的支座。

再下来是连梁配筋，因为连梁会是次梁的支座，所以连梁放在梁的前面。

接下来是主梁、次梁。

绘制完上述的构件后，板和板配筋就很方便了，利用点式画法或自动生成最小板，很快可以把板绘制完，再配板钢筋。

最后算楼梯等零星。

3、建立楼层关系表：在广联达软件中，层的概念很重要，掌握了层，软件就用得差不多了，把建筑里的构件分为水平构件和竖向构件，水平构件分为梁、板，竖向构件为剪力墙和柱。

尽量用层来控制竖向构件，非到万不得以不要用输标高来控制竖向构件。

我在画图之前建立一张楼层关系表，根据此表在软件中建立楼层，按总说明在此表中标上构件砼标号，在钢筋软件里很快可以把钢筋的锚固和搭接调好。

此表放在电脑前，可以在汇图时随时清楚的看到自己算在哪层，因为图纸上有些构件是按层来标示的，有些是按标高来标示的，有了这张楼层关系表，计算时很方便，不用来回推算。

广联达一号办公楼钢筋算量手算广联达一号办公楼是一座现代化、智能化的办公楼，楼高18层，总建筑面积约为5万平方米。

为了确保混凝土结构的稳定性和安全性，需要进行钢筋的算量。

下面就来进行广联达一号办公楼钢筋的手算。

首先，我们需要根据设计图纸上的结构构件尺寸，计算每个构件所需的钢筋数量和长度。

根据设计标准，钢筋的直径有8mm、10mm、12mm、16mm、20mm、25mm等多个规格可选，我们需要根据具体构件的受力情况来确定采用哪种规格的钢筋。

假设我们选取了10mm直径的钢筋。

接下来，我们需要计算每个构件的钢筋总长度。

钢筋的长度取决于构件的长度、宽度和高度。

以柱子为例，计算柱子内圈和外圈的周长，即4乘以柱子的高度加上2乘以底面积的开方。

然后，计算出柱子所需的钢筋长度，即柱子周长乘以钢筋层数。

再根据构件设计要求，计算出每根钢筋所需的实际长度，即柱子所需的钢筋长度除以钢筋的层数。

同样地，我们遵循以上步骤，计算出每个构件所需的钢筋总长度。

接下来，我们需要计算每个构件所需的钢筋数量。

根据构件设计要求，我们需要确定每个构件的钢筋间距和间距规律。

以楼板为例，楼板的钢筋间距一般为200mm。

根据楼板的实际尺寸，计算出楼板所需的横向钢筋和纵向钢筋的数量。

同时，根据构件设计要求，计算出每根钢筋的实际数量，即楼板所需的钢筋数量除以钢筋的间距。

对于每个构件，我们按照相同的步骤进行计算，得出每个构件所需的钢筋数量。

最后，我们需要将每个构件的钢筋长度和数量汇总，并进行核对和审核。

确保计算结果的准确性和合理性。

通过以上手算过程，我们可以得到广联达一号办公楼各个构件的钢筋算量表。

同时，需要注意钢筋的安装与连接要符合国家的相关规范和标准，确保建筑的结构稳定和安全。

以上是关于广联达一号办公楼钢筋算量的手算过程。

这是一个繁琐且耗时的工作，但对于建筑工程的安全和质量来说，非常重要。

最后，希望广联达一号办公楼的建设能够顺利进行，并满足设计和施工的要求。

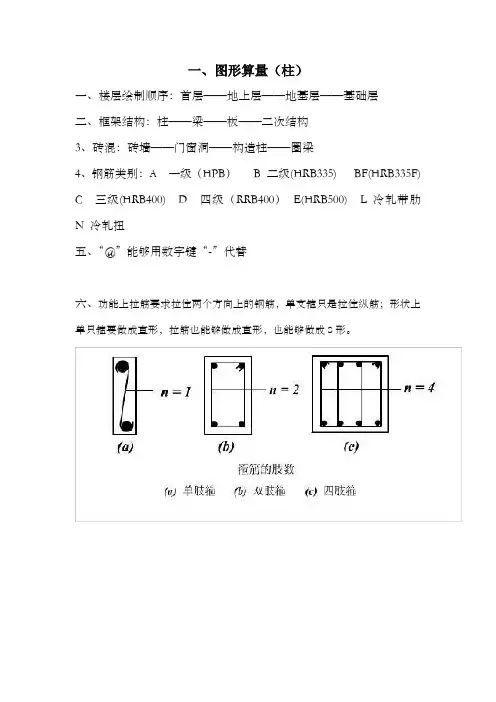

一、图形算量（柱）一、楼层绘制顺序：首层——地上层——地基层——基础层二、框架结构：柱——梁——板——二次结构3、砖混：砖墙——门窗洞——构造柱——圈梁4、钢筋类别：A 一级（HPB） B 二级(HRB335) BF(HRB335F)C 三级(HRB400)D 四级（RRB400）E(HRB500) L 冷轧带肋N 冷轧扭五、“@”能够用数字键“-”代替六、功能上拉筋要求拉住两个方向上的钢筋，单支箍只是拉住纵筋；形状上单只箍要做成直形，拉筋也能够做成直形，也能够做成S形。

7、八、九、柱加密区箍筋间距100，四肢箍，非加密区间距150，两只箍怎么输入？如此输入A8-100(4*4)/150(2*2)就好了10、箍筋7（4*4）是什么意思表示一个方向4肢，一个方向4肢。

简单点，不管是几*几，前面的数字确实是箍筋示用意水平方向的线条的根数，后面的数字确实是垂直方向的线条的根数。

1一、工程中将箍筋肢数3*2改成4*4后，什么缘故箍筋的量还变少了？箍筋的配置是依照纵筋的根数来的，软件中箍筋的设置必需有相应的纵筋让其箍上才能正常计算，工程中纵筋只有每边只有一根，因此四肢箍无法正常布置上，致使只计算了外箍，而当设置为3肢箍时，中间增加了一根拉筋，因此钢筋量比四肢箍的钢筋量要多处置方式：将纵筋根数设置正常后，再进行量的查对1二、偏移布置构件：先点击画构件，把构件放在某参照点后，然后“shift”+鼠标左键，能够显示“偏移构件”对话框。

最后输入相关信息。

13、修改图元属性，点中要修改的图元，鼠标右键“修改构件图元名称”。

方式二：点中属性编辑器中的名称从头选择修改即可。

14、“shift”+构件代号（如柱用Z），即显示构件的名称。

1五、在钢筋算量中的柱类型中的角柱、边柱、中柱怎么区分？边柱中的边柱-B和边柱-H是什么意思？在中间层一样不需要区分角柱、边柱、中柱，到顶层需要区分，边角柱，利用软件自动判定边角柱的功能判定。

钢筋算量（GGL）注：所有钢筋布置完毕后，需检查钢筋三维及原位标注，确保没有错算漏算。

1、新建向导：建立楼层信息（识别楼层表，将编号改为名称，无用的行删除），返回检查楼层信息，将顶层删除。

2、修改首层构件混凝土标号及保护层厚度，复制到其他相同楼层。

（也可以以后再改）3、添加图纸，手动分割，识别轴网。

（一般从首层柱开始）4、柱4.1 识别柱表、柱大样（结合一起识图）(PS：若柱表中层号写明的是楼层，则用“识别广东柱表”；若用标高表示，则用“识别柱表”)1）识别柱——识别柱表——框选柱表（下方的文字说明不要），删除无用行，名称改为“层号”，修改角筋数量（若需要）。

插筋信息、B边侧钢筋、H边侧钢筋、Hj行、空格行、空格列均删除。

最后选择一列“箍筋类型号”。

F型对应箍筋类型输入4*4，B型对应输入3*2。

然后删掉F型列。

确定。

即识别到柱表构件**个。

再确定。

回到生成构件页面。

2）先点“生成构件”再确定。

（或在“构件”菜单栏内选“广东柱表”，再点生成构件确定）。

3）识别柱连线——提取柱标识——自动识别柱。

5、梁5.1 定义——新建：架立筋输入到上部通长筋栏内，但必须加括号。

——绘图5.2 识别梁：提取梁边线——提取梁标识（自动提取梁标识）——点选识别梁（错误较少）。

5.3 提取后“查改支座”点“梁跨校核”。

有跨数错误的，双击选中梁，右键编辑支座，删除支座即可。

再刷新，错误信息即已改正。

或者右键“设置梁支座”。

（按下方状态栏提示操作）（PS：梁无相交点时，可将梁拉长，直接输入加长的数据和角度（-90°）即可。

）5.4 梁识别完毕后，在查改支座——梁校核，检查是否还有问题。

所有梁变为粉红色。

然后识别原位标注——自动识别原位标注，所有梁变成绿色，即属性完整、正确。

5.5 梁：自动生成吊筋——按图纸要求输入吊筋和附加箍筋信息，框选所有梁，即自动生成吊筋。

5.6架立筋：连接支座负筋和固定箍筋的作用。

6、楼梯6.1 单构件输入——构件管理——添加构件——确定——参数输入——选择图集——定义各种参数——计算退出。
