电力电子技术 试题（A）

题

号 一 二 三 四 五 六 平时

成绩 总分

分

数

评卷人

注：卷面85分，平时成绩15分

一、 回答下列问题

1、下列器件的分类表中，将符合每一类别的全部选项添入表中。（8分）

器件类别 属于该类别的器件

全控型双极型器件

全控型复合型器件

电压驱动型器件

电流驱动型器件

选项：（根据选项填空时，只需写选项的代号，如：A,B,„.）

A. SCR B.GTO C.GTR D.P-MOSFET E.IGBT

F.电力二极管 G.MCT 。

2、判断下列各题的正确性，正确的打“√”，不正确的打“×” 。（6分）

（1） 某晶闸管，若其断态重复峰值电压为500V，反向重复峰值电压700V，则该晶闸管的额定电压是700V。（ ）

第 1 页 （共 8 页）

试 题：电力电子技术 班号： 姓名： 班号

学号

姓名

本题得分

（2） 对于输入接整流变压器的可控整流电路，变压器存在直流磁化的有三相半波整流电路、单相半波整流电路和单相全波整流电路。（ ）

（3）单相全控桥式变流电路，“阻感——反电势” 负载，已知60，2100UV，50EV,电路处于可逆变状态。（ ）

3、画出全控型器件RCD关断缓冲电路，并分析缓冲电路中各元件作用。（6分）

第 2 页 （共 8 页）

试 题： 电力电子技术 班号： 姓名：

二、对于三相全控桥式变流电路，在不同的负载形式和控制要求下，

回答下列问题。

1、 画出该电路带“阻感——反电势” 负载，并工作于整流方式时的电路图

（要标明反电势极性）。（5分）

3、设该电路为大电感负载且工作于整流状态，VU1002，负载中E=47V，

5R,当60时，试计算整流输出平均电压dU、负载电流dI和晶闸管电流

专业资料

word完美格式

12、普通晶闸管的图形符号是 N

，三个电极分别是

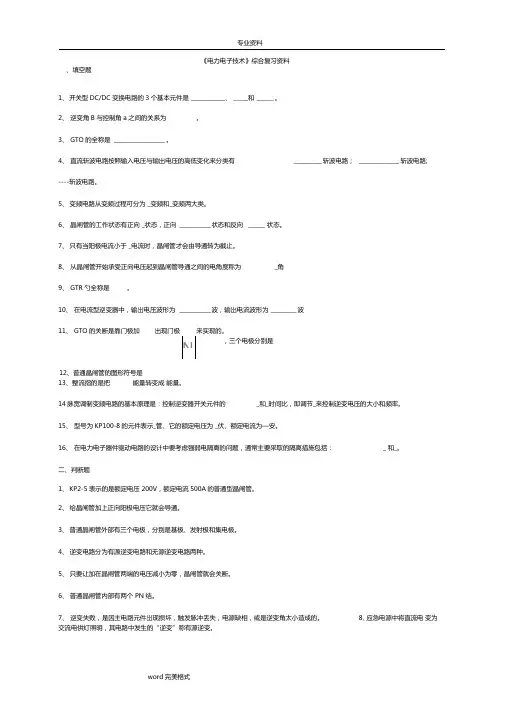

、填空题

1、 开关型DC/DC变换电路的3个基本元件是 ____________ 、 _____ 和 ______ 。

2、 逆变角B与控制角a之间的关系为 。

3、 GTO的全称是 __________________ 。

4、 直流斩波电路按照输入电压与输出电压的高低变化来分类有 __________ 斩波电路； ______________ 斩波电路;

----斩波电路。

5、 变频电路从变频过程可分为 _变频和_变频两大类。

6、 晶闸管的工作状态有正向 _状态，正向 ___________ 状态和反向 ______ 状态。

7、 只有当阳极电流小于 _电流时，晶闸管才会由导通转为截止。

8、 从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 _角

9、 GTR勺全称是 。

10、 在电流型逆变器中，输岀电压波形为 ___________ 波，输岀电流波形为 _________ 波

11、 GTO的关断是靠门极加 出现门极 来实现的。

13、整流指的是把 能量转变成 能量。

14脉宽调制变频电路的基本原理是：控制逆变器开关元件的 _和_时间比，即调节_来控制逆变电压的大小和频率。

15、 型号为KP100-8的元件表示_管、它的额定电压为 _伏、额定电流为—安。

16、 在电力电子器件驱动电路的设计中要考虑强弱电隔离的问题，通常主要采取的隔离措施包括： _ 和_。

二、判断题

1、 KP2-5表示的是额定电压 200V，额定电流500A的普通型晶闸管。

2、 给晶闸管加上正向阳极电压它就会导通。

3、 普通晶闸管外部有三个电极，分别是基极、发射极和集电极。

4、 逆变电路分为有源逆变电路和无源逆变电路两种。

5、 只要让加在晶闸管两端的电压减小为零，晶闸管就会关断。

6、 普通晶闸管内部有两个 PN结。

1. 考试试卷( 1 )卷

一、填空题（本题共8小题，每空1分，共20分）

1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即

，其承受的最大正向电压为 。

7、逆变电路的负载如果接到电源，则称为 逆变，如果接到负载，则称为 逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；

(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______； 二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）

电力电子技术试题

1、请在空格内标出下面元件的简称：电力晶体管 GTR ；可关断晶闸管 GTO ；功率场效应晶体管 MOSFET ；绝缘栅双极型晶体管IGBT ；IGBT是 MOSFET 和 GTR

的复合管。

2、晶闸管对触发脉冲的要求是要有足够的驱动功率 、 触发脉冲前沿要陡幅值要高 和 触发脉冲要与晶闸管阳极电压同步 。

3、多个晶闸管相并联时必须考虑 均流 的问题，解决的方法是 串专用均流电抗器。 。

4、在电流型逆变器中，输出电压波形为 正弦波 波，输出电流波形为 方波波。

5、型号为KS100-8的元件表示双向晶闸管 晶闸管、它的额定电压为 800V 伏、额定有效电流为

100A 安。

6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂 上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂 上的元件之间进行的。

7、当温度降低时，晶闸管的触发电流会 增加、 、正反向漏电流会 下降、 ；当温度升高时，晶闸管的触发电流会 下降、 、正反向漏电流会 增加 。

8、 在有环流逆变系统中，环流指的是只流经 两组变流器之间 而不流经 负载 的电流。环流可在电路中加 电抗器 来限制。为了减小环流一般采用控制角α = β的工作方式。

9、常用的过电流保护措施有 快速熔断器 、 串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降 。（写出四种即可）

10、逆变器按直流侧提供的电源的性质来分，可分为 电压型 型逆变器和 电流型 型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用 电容 器进行滤波，电压型三相桥式逆变电路的换流是在桥路的 本桥元件之间元件之间换流，每只晶闸管导电的角度是 180º
