电子技术试题及答案 (1)

电子技术基础试题(一)一、选择题：（每小题3分，共30分）1、D 触发器在D=1时，输入一个CP 脉冲，其逻辑功能是（ ）。

A ．置1 B ．清0 C ．保持 D ．翻转2、如图电路中，设二极管为硅管，正向压降为 0.7V ，则Y= （ ）。

A ．0.7V B ．3.7V C ．10VD ．1.5V3、以下表述正确的是（ ）。

A ．组合逻辑电路和时序逻辑电路都具有记忆能力。

B ．组合逻辑电路和时序逻辑电路都没有记忆能力。

C ．组合逻辑电路有记忆能力，而时序逻辑电路没有记忆能力。

D ．组合逻辑电路没有记忆能力，而时序逻辑电路有记忆能力。

4、逻辑函数式Y=A+A ，化简后的结果是（ ）。

A ．2AB ．AC ． 1D ．A 25、逻辑函数式Y=EF+E +F 的逻辑值为（ ）。

A ．EFB ．EF C ． 0 D ． 16、基本 RS 触发器电路中，触发脉冲消失后，其输出状态（ ）。

A ．恢复原状态 B ．保持现状态 C ．出现新状态 D.都有可能7、用万用表欧姆档测小功率晶体三极管好坏时，应选择的档位（ ）。

A ． Rx100或Rx1K B. Rx10K C. Rx1 D.都可以8、当晶体三极管发射结反偏，集电极反偏时，晶体三极管的工作状态是（ ）。

A ． 放大状态 B. 饱和状态 C. 截止状态 D.无法判定 9、三极管的基极电流I B 、集电极电流I C 和射极电流I E 的关系是A ． I E = IB + IC B. I E = I B – I C C. I E = I C – I B D.I C = I B + I E 10、基本放大器的电压放大倍数Av=ViV O ，当输入电压为10mV 时，测得输出电压为500mV ，则电压放大倍数是（ ）。

A ． 10 B. 50 C. 500 D.100 二．填空题：（每题3分，共30分）1．半导体二极管的最主要特性是__________________________ 。

电子技术试题及答案电子技术基础参考答案问题编号分数：一，二，三，四一、填空题（每空1分，共20分）1.电子电路中的信号可分为两类。

一种是时间和振幅连续的信号，称为模拟信号；另一种信号在时间和振幅上是离散的，称为数字信号（脉冲信号）。

2、晶体二极管具有单向导电特性。

3.半导体是一种导电性介于导体和绝缘体之间的物质。

特殊性质，如热敏感性、异质性和光敏性，可用于制造具有不同性质的各种半导体器件。

4、共集电极放大电路又称射极输出器，它的电压放大倍数接近于1，输出信号与输入信号同相，输入电阻大，输出电阻小。

5.如果在放大电路中引入电压串联负反馈，可以稳定输出电压，增加输入电阻。

6、单管共射极放大器，当工作点q选择较低时，易出现截止失真。

7、8421bcd码10000111.0011对应的十进制数为__87.3____。

8.逻辑函数通常有四种表达方式：真值表、逻辑函数表达式、逻辑电路图和卡诺图。

9、常用的集成组合逻辑电路器件有编码器、译码器、__数据选择器_、数据分配器、加法器等。

10.当变量a、B和C分别为1、0和0时，（a+B+C）AB=o。

11、ttl或非门多余输入端的处理方法是接低平，接地，与其他引脚连在一起。

12.当多个三态门的输出连接到总线时，应注意，任何时候只有一个门电路处于工作状态。

13、在组合逻辑电路中，当输入信号改变状态时，输出端可能出现虚假过渡干扰脉冲的现象称为竞争冒险。

14.应选择D/a转换器将数字信号转换为模拟信号。

15.a/D转换过程可分为四个步骤：采样、保持、量化和编码。

16.a/D转换器最重要的两个指标是分辨率和转换速度。

17、能完成两个一位二进制数相加，并考虑到低位进位的器件称为全加器。

18.根据需要将公共数据上的数字信号分配给不同电路的电路称为数据分配器19、oc门在使用时输出端应接上拉电阻和电源。

20.TTL负载水平越高，输出电流越低。

二、选择题（每选对一项得1分，共20分）1.使用电压表测量连接到电路的齐纳二极管的电压，读数仅为0.7 V，这表明齐纳二极管（b）。

电子技术试题及答案 (1)1、PN结正偏时导通，反偏时截止，所以PN结具有单向导电性。

2、漂移电流是扩散电流和漂移电流之和，它由杂质离子形成，其大小与电场强度有关，而与外加电压无关。

3、所谓理想二极管，就是当其正偏时，结电阻为零，等效成一条直线；当其反偏时，结电阻无限大，等效成断开。

4、三极管是电流控制元件，场效应管是电压控制元件。

5、三极管具有放大作用外部电压条件是发射结正偏，集电结正偏。

6、当温度升高时，晶体三极管集电极电流Ic增加，发射结压降减小。

7、三极管放大电路共有三种组态分别是共射、共基、共集放大电路。

8、为了稳定三极管放大电路的静态工作点，采用直流负反馈，为了稳定交流输出电压采用交流负反馈。

9、负反馈放大电路的放大倍数AF=1/（1+β），对于深度负反馈放大电路的放大倍数AF≈1/β。

10、带有负反馈放大电路的频带宽度BWF=AF×XXX，其中BW是放大电路的本身带宽，β称为反馈深度。

11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为共模信号，而加上大小相等、极性相反的两个信号，称为差模信号。

12、为了消除乙类互补功率放大器输出波形的交叉失真，而采用甲类互补功率放大器。

13、OCL电路是单电源互补功率放大电路；OTL电路是无输出变压器互补功率放大电路。

14、共集电极放大电路具有电压放大倍数小，输入电阻大，输出电阻小等特点，所以常用在输入级，输出级或缓冲级。

15、差分放大电路能够抑制共模漂移，也称为共模干扰，所以它广泛应用于微弱信号放大电路中。

16、用待传输的低频信号去改变高频信号的幅度称为调制，未被调制的高频信号是载波。

17、模拟乘法器输出与输入的关系式是U=V1×V2，电路符号是×。

选择题：1、B、小于、截止。

2、B、C、E、NPN。

3、高效率、低失真、大输出功率。

1、导通或截止；2、少数载流子；3、无穷大；4、功率；5、放大信号；6、流串负；7、2；8、电流；9、U-≈U+、I-≈I+；10、串联；11、抑制零点漂移；12、交越失真；13、共模抑制比；14、近似等于1；15、温度漂移；16、调幅信号；17、K(Ux-Uy)。

第1章检测题（共100分，120分钟）一、填空题：（每空0.5分，共25分）1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。

这种半导体内的多数载流子为自由电子，少数载流子为空穴，不能移动的杂质离子带正电。

P型半导体是在本征半导体中掺入极微量的三价元素组成的。

这种半导体内的多数载流子为空穴，少数载流子为自由电子，不能移动的杂质离子带负电。

2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。

三极管对外引出的电极分别是发射极、基极和集电极。

3、PN结正向偏置时，外电场的方向与内电场的方向相反，有利于多数载流子的扩散运动而不利于少数载流子的漂移；PN结反向偏置时，外电场的方向与内电场的方向一致，有利于少子的漂移运动而不利于多子的扩散，这种情况下的电流称为反向饱和电流。

4、PN结形成的过程中，P型半导体中的多数载流子由P向N区进行扩散，N型半导体中的多数载流子由N向P区进行扩散。

扩散的结果使它们的交界处建立起一个空间电荷区，其方向由N区指向P区。

空间电荷区的建立，对多数载流子的扩散起削弱作用，对少子的漂移起增强作用，当这两种运动达到动态平衡时，PN 结形成。

5、检测二极管极性时，需用万用表欧姆挡的R×1K档位，当检测时表针偏转度较大时，与红表棒相接触的电极是二极管的阴极；与黑表棒相接触的电极是二极管的阳极。

检测二极管好坏时，两表棒位置调换前后万用表指针偏转都很大时，说明二极管已经被击穿；两表棒位置调换前后万用表指针偏转都很小时，说明该二极管已经绝缘老化。

7、稳压管是一种特殊物质制造的面接触型硅晶体二极管，正常工作应在特性曲线的反向击穿区。

二、判断正误：（每小题1分，共10分）1、P型半导体中不能移动的杂质离子带负电，说明P型半导体呈负电性。

（错）2、自由电子载流子填补空穴的“复合”运动产生空穴载流子。

（对）3、用万用表测试晶体管时，选择欧姆档R×10K档位。

电子技术试题及答案一、选择题1. 以下哪个不是模拟信号的特点？A. 连续性B. 可量化C. 可放大D. 可滤波答案：B2. 在数字电路中，逻辑“与”门的输出为高电平时，输入条件是什么？A. 所有输入均为高电平B. 至少有一个输入为高电平C. 至少有一个输入为低电平D. 所有输入均为低电平答案：A二、填空题1. 电子电路中，_______ 是指电路中电流的流动方向不随时间变化的电流。

答案：直流电2. 在半导体材料中，_______ 是指在室温下导电性能介于导体和绝缘体之间的材料。

答案：半导体三、简答题1. 请简述什么是晶体管的放大作用？答案：晶体管的放大作用是指利用晶体管的电流控制特性，将输入的微弱信号电流放大成较大的输出电流，从而实现信号放大的功能。

2. 什么是数字信号？请简述其特点。

答案：数字信号是一种用数字形式表示的信号，其特点是离散的，即信号的取值是离散的，而非连续的。

数字信号具有抗干扰能力强、易于存储和传输等优点。

四、计算题1. 假设有一个串联电路，电阻R1=100Ω，R2=200Ω，总电压U=300V，请计算通过R1的电流I1。

答案：首先计算总电阻R_total = R1 + R2 = 100Ω + 200Ω =300Ω。

根据欧姆定律，电流I = U / R_total = 300V / 300Ω = 1A。

由于是串联电路，通过R1的电流I1等于总电流I，即I1 = 1A。

2. 一个数字逻辑电路中，有一个逻辑“或”门，输入A和B，当A=1，B=0时，求输出Y的值。

答案：根据逻辑“或”门的真值表，当A=1，B=0时，输出Y为1。

五、论述题1. 论述集成电路的发展对电子技术的影响。

答案：集成电路的发展极大地推动了电子技术的革新。

通过将多个电子元件集成在一个小型的硅芯片上，集成电路不仅减小了电子设备的体积和重量，还提高了电路的可靠性和性能。

此外，集成电路的广泛应用降低了生产成本，促进了电子设备在各个领域的普及。

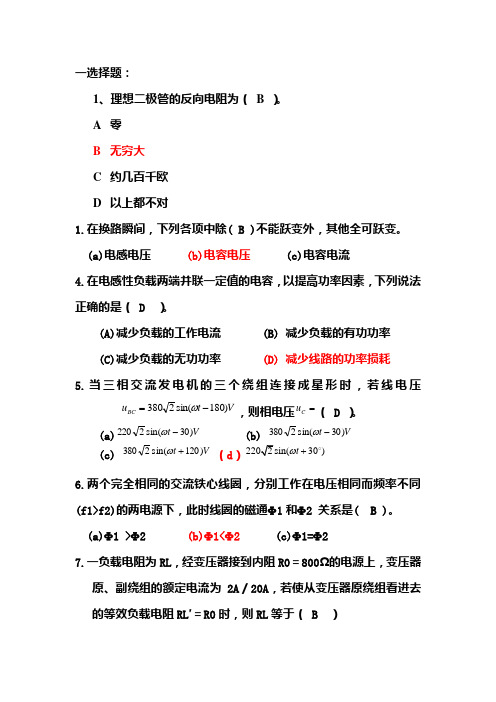

一选择题：1、理想二极管的反向电阻为（ B ）。

A 零B 无穷大C 约几百千欧D 以上都不对1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。

(a)电感电压 (b)电容电压 (c)电容电流4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法正确的是（ D ）。

(A)减少负载的工作电流 (B) 减少负载的有功功率(C)减少负载的无功功率 (D) 减少线路的功率损耗5.当三相交流发电机的三个绕组连接成星形时，若线电压V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。

(a)V t )30sin(2220-ω (b) V t )30sin(2380-ω(c) V t )120sin(2380+ω （d ）30)t ω+6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同(f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。

(a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ27.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等效负载电阻RL ′＝R0时，则RL 等于（ B ）(a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω1、3Ωk的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。

A、10VB、6mVC、1.5VD、6V2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。

A、2500B、100C、1D、0.13、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。

A、125B、250C、500D、10001. 稳压管起稳压作用，是利用它的（ D ）。

A 正向特性B 单向导电性C 双向导电性D 反向击穿特性2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则该负载的视在功率为（ c ）。

《电子技术基础（一）》期终考试试题 （A 卷）适用专业：题号 一 二 三 四 五 六 总分 积分人 分数一、名词解释：（每小题2分，共10分）1、半导体三极管2、射极输出器3、电压传输特性4、整流电路5、稳压管二、填空题（每空档0.5分，共20分）1、二极管的类型按材料分有 和 两类。

2、2CW 是 材料的 二极管。

3、三极管有 、 和放大三种工作状态。

4、半导体是一种导电能力介于 与 之间的物质。

5、在放大电路中，静态工作点过高易出现 ，静态工作点过低易出现 。

6、三极管实现电流放大的外部条件是： ， 。

7、对于一个放大电路来说，一般希望其输入电阻要 些，以减轻信号 源的负担，输出电阻要 些，以提高带负载的能力。

8、功放电路中，为了不失真地输出最大功率，功放管常采用 放大，功放电路是 电路。

9、放大电路级与级之间的连接方式有： 、 和直接耦合。

10、电压负反馈是稳定，反馈信号与成正比。

11、解决零点漂移最有效的办法是采用。

12、非线性比较器有和两种。

13、减法运算电路利用可以进行减法运算。

14、和运放工作在电压传输特性的非线性区，即。

15、差分放大电路中的差模输入信号表示加在两个输入端的信号电压、。

16、OTL电路中的输出电容代替OCL电路中的。

17、深度电压负反馈运放工作在电压传输特性的。

18、单相桥式整流电路中，若变压器二次侧电压U2=100V，则负载两端电压为V；若接入滤波电容，则负载两端电压为V。

19、常用的滤波电路有、和π形滤波。

20、桥式整流二极管中，若某个二极管虚焊，则输出只有。

21、常用的小功率直流稳压电源由电源变压器、、和稳压电路四部分组成。

22、W78M05输出电压为，输出电流为。

三、判断题（正确的打“√”,错误的打“×”）（每题1分，共12分）1、三极管的发射结正偏时，它必处于放大状态。

（）2、如果输入信号本身已是一个失真的正弦波，引入负反馈后不能改善失真波形。

一、填空题（每空1分，共20分）1．已知图中U1＝2V，U2＝-8V，则U AB＝-10 。

2．电路的三种工作状态是通路、断路、短路。

3．有三个6Ω的电阻，若把它们串联，等效电阻是18 Ω；若把它们并联，等效电阻2Ω；若两个并联后再与第三个串联，等效电阻是9 Ω。

4．用电流表测量电流时，应把电流表串联在被测电路中；用电压表测量电压时，应把电压表与被测电路并联。

5．电路中任意一个闭合路径称为回路；三条或三条以上支路的交点称为节点。

6．电路如图所示，设U=12V、I=2A、R=6Ω，则U AB= -24 V。

7．直流电路如图所示，R1所消耗的功率为2W，则R2的阻值应为 2 Ω。

8．电路中电位的参考点发生变化后，其他各点的电位均发生变化。

9．在直流电路中，电感可以看作短路，电容可以看作断路。

10．我国工业交流电采用的标准频率是 50 Hz。

11．三相对称负载作三角形联接时，线电流I L与相电流I P间的关系是：I P＝3I L。

12．电阻元件是耗能元件，电容元件是储能元件。

二、判断题（每题1分，共10分）1．理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（错）2．因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）3．电压三角形是相量图，阻抗三角形也是相量图。

（错）4. 中线的作用就是使不对称Y接负载的端电压保持对称。

（对）5．互感器既可用于交流电路又可用于直流电路。

（错）6．自耦变压器由于原副边有电的联系，故不能作为安全变压器使用。

（对）7．电动机的额定功率是指电动机轴上输出的机械功率。

（对）8．一个1/4W,100Ω的金属膜电阻，能够接在50V 电源上使用。

（错）9．三相对称电路中，负载作星形联接时，P 3I I l 。

（错）10．电阻、电流和电压都是电路中的基本物理量。

（错）三、选择题（每题1分，共20分）1．电位和电压相同之处是( C )。

A ．定义相同B ．方向一致C ．单位相同D ．都与参考点有关2．两个阻值相同的电阻器串联后的等效电阻与并联后的等效电阻之比是( A )A ．4：1B ．1：4C ．1：2D ．2：13．有一段16Ω的导线，把它们对折起来作为一条导线用，其电阻是( C )。

电子技术基础试题及答案一、单项选择题（每题2分，共20分）1. 在数字电路中，逻辑“与”门的输出为“1”的条件是：A. 所有输入都为“1”B. 至少有一个输入为“0”C. 至少有一个输入为“1”D. 所有输入都为“0”答案：A2. 下列哪个元件不是半导体器件？A. 二极管B. 三极管C. 电容D. 场效应管答案：C3. 在模拟电路中，放大器的增益通常指的是：A. 输入电压与输出电压之比B. 输入电流与输出电流之比C. 输入功率与输出功率之比D. 输出电压与输入电流之比答案：A4. 以下哪种波形不是周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D5. 在数字电路中，逻辑“或”门的输出为“0”的条件是：A. 所有输入都为“1”B. 所有输入都为“0”C. 至少有一个输入为“1”D. 至少有一个输入为“0”答案：B6. 以下哪种材料通常用于制作二极管的PN结？A. 硅B. 铜C. 铁D. 铝答案：A7. 一个理想的运算放大器具有以下哪个特性？A. 有限的输入阻抗B. 有限的输出阻抗C. 无限的输入阻抗D. 无限的输出阻抗答案：C8. 在数字电路中，D触发器的输出状态取决于：A. 当前时钟脉冲B. 上一个时钟脉冲C. 初始状态D. 外部输入答案：B9. 以下哪种波形的频率是固定的？A. 正弦波B. 随机噪声C. 锯齿波D. 方波答案：A10. 在模拟电路中，滤波器的作用是：A. 放大信号B. 抑制噪声C. 产生振荡D. 转换信号答案：B二、多项选择题（每题3分，共15分，每题至少有两个正确选项）1. 下列哪些元件可以用于整流电路？A. 二极管B. 三极管C. 电容D. 电感答案：A D2. 在数字电路中，下列哪些逻辑门可以实现逻辑“与”功能？A. 与门B. 或门C. 非门D. 异或门答案：A3. 以下哪些因素会影响二极管的正向导通电压？A. 材料B. 温度C. 电流D. 反向电压答案：A B C4. 在模拟电路中，以下哪些元件可以用于信号放大？A. 运算放大器B. 电阻C. 电容D. 二极管答案：A D5. 以下哪些波形属于非周期性波形？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：D三、填空题（每题2分，共20分）1. 在数字电路中，逻辑“非”门的输出是输入的________。

1.考试试卷( 1 )卷一、填空题（本题共8小题，每空1分，共20分）1、电子技术包括______________和电力电子技术两大分支，通常所说的模拟电子技术和数字电子技术就属于前者。

2、为减少自身损耗，提高效率，电力电子器件一般都工作在_________状态。

当器件的工作频率较高时，_________损耗会成为主要的损耗。

3、在PWM控制电路中，载波频率与调制信号频率之比称为_____________，当它为常数时的调制方式称为_________调制。

在逆变电路的输出频率范围划分成若干频段，每个频段内载波频率与调制信号频率之比为桓定的调制方式称为____________调制。

4、面积等效原理指的是，_________相等而_______不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。

5、在GTR、GTO、IGBT与MOSFET中，开关速度最快的是_________，单管输出功率最大的是_____________，应用最为广泛的是___________。

6、设三相电源的相电压为U2，三相半波可控整流电路接电阻负载时，晶闸管可能承受的最大反向电压为电源线电压的峰值，即，其承受的最大正向电压为。

7、逆变电路的负载如果接到电源，则称为逆变，如果接到负载，则称为逆变。

8、如下图，指出单相半桥电压型逆变电路工作过程中各时间段电流流经的通路(用V1,VD1,V2,VD2表示)。

(1) 0~t1时间段内，电流的通路为________；(2) t1~t2时间段内，电流的通路为_______；(3) t2~t3时间段内，电流的通路为_______；(4) t3~t4时间段内，电流的通路为_______；(5) t4~t5时间段内，电流的通路为_______；二、选择题（本题共10小题，前4题每题2分，其余每题1分，共14分）1、单相桥式PWM逆变电路如下图，单极性调制工作时，在电压的正半周是（）A、V1与V4导通，V2与V3关断B、V1常通，V2常断，V3与V4交替通断C、V1与V4关断，V2与V3导通D、V1常断，V2常通，V3与V4交替通断2、对于单相交流调压电路，下面说法错误的是（）A、晶闸管的触发角大于电路的功率因素角时，晶闸管的导通角小于180度B、晶闸管的触发角小于电路的功率因素角时，必须加宽脉冲或脉冲列触发，电路才能正常工作C、晶闸管的触发角小于电路的功率因素角正常工作并达到稳态时，晶闸管的导通角为180度D、晶闸管的触发角等于电路的功率因素角时，晶闸管的导通角不为180度3、在三相三线交流调压电路中，输出电压的波形如下图所示，在t1~t2时间段内，有（）晶闸管导通。
