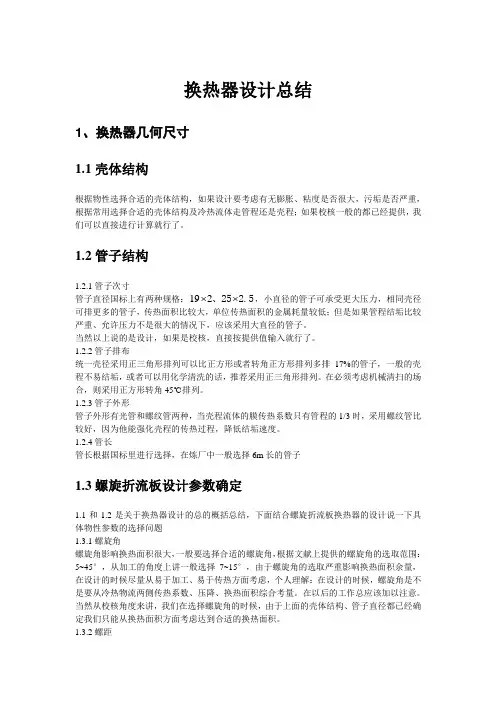

换热器设计总结

1、换热器几何尺寸

1.1壳体结构

根据物性选择合适的壳体结构，如果设计要考虑有无膨胀、粘度是否很大，污垢是否严重，根据常用选择合适的壳体结构及冷热流体走管程还是壳程；如果校核一般的都已经提供，我们可以直接进行计算就行了。

1.2管子结构

1.2.1管子次寸

管子直径国标上有两种规格：192、252.5，小直径的管子可承受更大压力，相同壳径可排更多的管子，传热面积比较大，单位传热面积的金属耗量较低；但是如果管程结垢比较严重、允许压力不是很大的情况下，应该采用大直径的管子。

当然以上说的是设计，如果是校核，直接按提供值输入就行了。

1.2.2管子排布

统一壳径采用正三角形排列可以比正方形或者转角正方形排列多排17%的管子，一般的壳程不易结垢，或者可以用化学清洗的话，推荐采用正三角形排列。在必须考虑机械清扫的场合，则采用正方形转角45℃排列。

1.2.3管子外形

管子外形有光管和螺纹管两种，当壳程流体的膜传热系数只有管程的1/3时，采用螺纹管比较好，因为他能强化壳程的传热过程，降低结垢速度。

1.2.4管长

管长根据国标里进行选择，在炼厂中一般选择6m长的管子

1.3螺旋折流板设计参数确定

1.1和1.2是关于换热器设计的总的概括总结，下面结合螺旋折流板换热器的设计说一下具体物性参数的选择问题

1.3.1螺旋角

螺旋角影响换热面积很大，一般要选择合适的螺旋角，根据文献上提供的螺旋角的选取范围：5~45°，从加工的角度上讲一般选择7~15°，由于螺旋角的选取严重影响换热面积余量，在设计的时候尽量从易于加工、易于传热方面考虑，个人理解：在设计的时候，螺旋角是不是要从冷热物流两侧传热系数、压降、换热面积综合考量。在以后的工作总应该加以注意。

当然从校核角度来讲，我们在选择螺旋角的时候，由于上面的壳体结构、管子直径都已经确定我们只能从换热面积方面考虑达到合适的换热面积。

1.3.2螺距 螺旋折流板另一个很重要的参数就是螺距，螺距的选取主要是根据螺旋折流板的连接方式来选择，螺旋折流板的连接方式目前主要有两种方式：连续搭接、交错搭接，连续搭接的螺距计算公式为：tanHsD

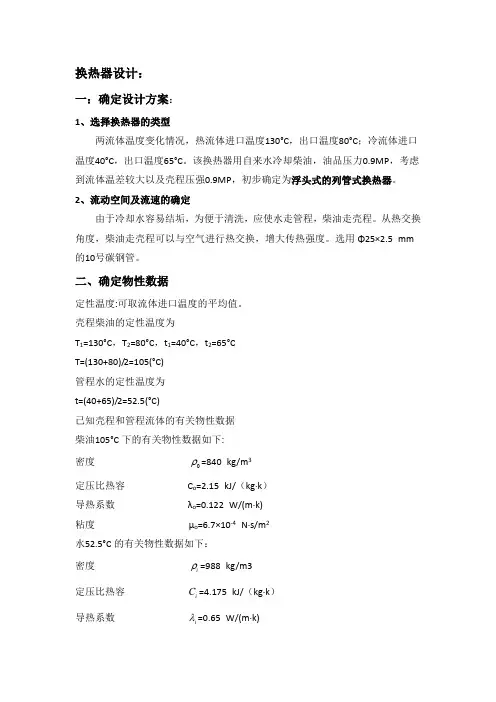

换热器设计：

一：确定设计方案：

1、选择换热器的类型

两流体温度变化情况，热流体进口温度130°C，出口温度80°C；冷流体进口温度40°C，出口温度65°C。该换热器用自来水冷却柴油，油品压力0.9MP，考虑到流体温差较大以及壳程压强0.9MP，初步确定为浮头式的列管式换热器。

2、流动空间及流速的确定

由于冷却水容易结垢，为便于清洗，应使水走管程，柴油走壳程。从热交换角度，柴油走壳程可以与空气进行热交换，增大传热强度。选用Φ25×2.5 mm的10号碳钢管。

二、确定物性数据

定性温度:可取流体进口温度的平均值。

壳程柴油的定性温度为

T1=130°C，T2=80°C，t1=40°C，t2=65°C

T=(130+80)/2=105(°C)

管程水的定性温度为

t=(40+65)/2=52.5(°C)

已知壳程和管程流体的有关物性数据

柴油105°C下的有关物性数据如下:

密度 0=840 kg/m3

定压比热容 Co=2.15 kJ/（kg·k）

导热系数 λo=0.122 W/(m·k)

粘度 µo=6.7×10-4 N·s/m2

水52.5°C的有关物性数据如下：

密度 i=988 kg/m3

定压比热容 iC=4.175 kJ/（kg·k）

导热系数 i=0.65 W/(m·k) 粘度 µi=4.9×10-4 N·s/m2

三、计算总传热系数

1.热流量

m0=95000(kg/h)

Q0= m0CoΔto=95000×2.15×(130-80)=10212500kJ/h=2836.8(kw)

2.平均传热温差

mt=(Δt1-Δt2 )/ln(Δt1/Δt2)=[(130-65)-(80-40)]/ln[(130-65)/(80-40)]=51.5(°C)

换热器设计完整版

换热器是一种能够将热量从一个物体传递到另一个物体的装置。在工业领域中，换热器被广泛应用于加热、冷却和热交换等过程中。一个有效的换热器设计需要综合考虑多个因素，包括换热效率、压降、材料选择和维护成本等。下面将详细介绍一个换热器的完整设计过程。

首先，我们需要确定换热器的应用场景和热量传递的要求。例如，如果我们需要将水从热水器中加热到一定温度然后供暖，那么我们需要考虑的参数包括所需的出水温度、水流量以及所能提供的热源温度等。

基于这些参数，我们可以确定换热器的热量传递面积和传热系数。热量传递面积可以通过传热方程计算得到，即A=q/(U×ΔTm)，其中A是热量传递面积，q是传热率，U是传热系数，ΔTm是平均温差。传热系数U可以根据传热流体的性质和流动方式进行估算。

接下来，我们需要选择合适的换热器类型和结构。常见的换热器类型包括壳管式换热器、板式换热器和管束式换热器等。选择哪种类型的换热器取决于应用场景中的要求和限制条件。例如，壳管式换热器适用于高压和高温的应用，而板式换热器则可以在有限的空间内实现相对较高的传热系数。

在选择换热器类型后，我们需要确定换热器的结构和材料。结构和材料的选择会影响换热器的性能和耐久性。例如，对于壳管式换热器，选择合适的壳体和管束材料可以提高其耐腐蚀性和导热性。此外，还需要考虑材料的成本和可用性等因素。 设计完成后，我们需要进行换热器的安装和调试。这包括将换热器连接到热源和热负荷，并确保流体流动正常。在调试过程中，我们还需要根据实际情况进行一些参数的调整，以优化换热器的性能。

最后，换热器的维护和保养也是设计考虑的重要方面。定期的清洗和检查可以确保换热器的正常工作，并延长其使用寿命。如果发现换热器存在问题或需要更换部件，应及时采取修复或更换措施。

换热器的设计是一个复杂的过程，需要综合考虑多个因素。通过合理的设计和选择，可以提高换热器的效率和性能，实现能源的节约和环境的保护。

毕业论文换热器设计

摘要：

换热器是工业生产和制造中非常重要的设备，主要用于热力学过程中的传热和能量转换。本文将介绍换热器的基本原理和设计方法，并根据实际需求详细讨论了一种换热器的设计方案，最终得到了优化的设计方案。

关键词：换热器、传热、能量转换、设计方案、优化

第一章、引言

换热器是工业生产和制造中非常重要的设备，主要用于热力学过程中的传热和能量转换。在化工、制药、电力、能源等行业中广泛应用，将热能转换为其他形式的能量，具有重要的意义。

设计一种合适的换热器，在生产中发挥重要的作用，不但能节约能源成本，还能提高产品的质量和产量，因此引起了广泛的关注和研究。本文将介绍换热器的基本原理和设计方法，并根据实际需求详细讨论了一种换热器的设计方案，最终得到了优化的设计方案。

第二章、换热器的基本原理

换热器的基本原理是利用流体之间的热交换来完成热力学过程中的传热和能量转换。一般来说，流体流经换热器时会发生温度变化，流量变化等现象，而这种变化将导致热量的转移和传递。其中，传热面积、传热系数、热传递差等因素对传热效果有很大的影响，所以在设计换热器时要充分考虑这些因素。

第三章、设计方法

设计换热器的方法包括数学模型建立、参数计算和设计方案确定等步骤。

首先，要建立数学模型，根据流体之间的热交换原理，可以建立传热方程和能量守恒方程等式，通过这些方程式计算出流体的温度分布和热量传递情况。

其次，要根据设计要求和实际情况进行参数计算，包括确定流体的热传递系数、确定传热面积、确定流量等等。这些参数将决定换热器的传热效果和使用情况。

最后，根据数学模型和参数计算，确定最终的设计方案，包括所需材料、尺寸、结构等方面的设计，以实现最佳的换热效果和使用效益。

第四章、实例分析

假设一个换热器需要在流量为20L/min，入口温度为50°C的条件下，将水加热到70°C的温度，热源为180°C的高温水。按照第三章中的设计方法进行计算，并得出了如下的设计方案：
