热交换器的选型和设计指南内容
1 概述
2 换热器的分类及结构特点
3 换热器的类型选择
4 无相变物流换热器的选择
5 冷凝器的选择
6 蒸发器的选择
7 换热器的合理压力降
8 工艺条件中温度的选用
9 管壳式换热器接管位置的选取
10 结构参数的选取
11 管壳式换热器的设计要点
12 空冷器的设计要点
13 空冷器设计基础数据
1概述
本工作指南为工艺系统工程师提供换热器的选型原则和工艺参数的选取及计算方法2换热器的分类及结构特点。
3换热器的类型选择
换热器的类型很多，每种型式都有特定的应用范围。在某一种场合下性能很好的换热器, 如果换到另一种场合可能传热效果和性能会有很大的改变。
因此，针对具体情况正确地选择换热器的类型，是很重要的。换热器选型时需要考虑的因素是多方面的，主要有：
1）热负荷及流量大小
2）流体的性质
3）温度、压力及允许压降的范围
4）对清洗、维修的要求
5）设备结构、材料、尺寸、重量
6）价格、使用安全性和寿命
在换热器选型中，除考虑上述因素外，还应对结构强度、材料来源、加工条件、密封性、安 全性等方面加以考虑。所有这些又常常是相互制约、相互影响的，通过设计的优化加以解决。 针对不同的工艺条件及操作工况，我们有时使用特殊型式的换热器或特殊的换热管，以实现 降低成本的目的。因此，应综合考虑工艺条件和机械设计的要求，正确选择合适的换热器型 式来有效地减少工艺过程的能量消耗。对工程技术人员而言，在设计换热器时，对于型式的 合理选择、经济运行和降低成本等方面应有足够的重视，必要时，还得通过计算来进行技术 经济指标分析、投资和操作费用对比，从而使设计达到该具体条件下的最佳设计。 管壳式换热器

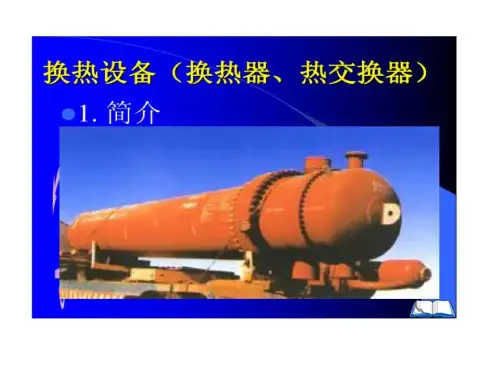

管壳式换热器的应用范围很广，适应性很强，其允许压力可以从高真空到 41.5MPa ,温度可 以从-100 °以下到1100°C 高温。此外，它还具有容量大、结构简单、造价低廉、清洗方便 等优点，因此它在换热器中是最主要的型式。 特殊型式的换热器
特殊型式的换热器包括有：板式换热器、空冷器、多管式换热器、折流杆式换热器、板翅式换 热器、螺旋板式换热器、蛇管式换热器和热管换热器等。它们的使用是受设计温度和设计压 力限制的。在下图中给出了特殊型式的换热器的适用范围，可供参考。
7001 -------------------------------------------- ,
600-
500-
400
300-
表3- 1特殊型式换热器的使用范围
1C 0
特殊型式的换热管
特殊型式的换热管包括有低翅管、高通量管（UCC）、Thermoexcell-E、C（日立）及槽管等。常用换热器
从上表中可以看出在换热器选型时，我们应同时考虑是否选用特殊型式的换热器和采用什么样的换热管为好。当然，我们通常一般首先考虑选用管壳式换热器。另外，认真研究技术规定中的设计要求也是很必要的，而后再选取能最好发挥其特点的合适的换热器。
管壳式换热器封头和管程数的选取
因管壳式换热器最为常用，下表3-5中给出了其封头选取的一般要求，表3- 6, 3- 7中给出了换热器的管程数限制值。
表3- 5 TEMA端部型式的选取
污垢系数：m2.°C /W
见附图一
(1) C :化学清洗；M :机械清洗，包括高压水力喷射清洗。
(2) A :当管侧或壳侧腐蚀裕度为3.0mm时，首选封头型式。
(3) B:常用的、较为经济的封头型式。
(4) 只用于管内侧可用高压水喷射清洗的冷却水系统。
(5) —般使用S形型头，除非有特殊要求时选T型封头。
⑹当壳侧污垢系数w 0.00035时，可以使用不可拆端盖。
(7) 当壳侧污垢系数w 0.00035并且管侧可用高压水喷射清洗时，T型封头可使用不可拆端盖。
(8) B或C:常用型式，比A型经济。
(9) M或N :常用型式，比L型经济。
(10) L :当管侧腐蚀裕度为3.0mm时，首选封头型式。
表3-6各类换热器管程数限制
