铲车起重部分液压系统及工作原理分析1．液压系统图图5—2一l为起重部分液压系统图(职能式)2．液压元件油泵——叶片泵，构造、工作原理如前所述。
它用来供给压力油到系统中，以推动起升、倾斜油缸工作。
油缸——升降油缸为单作用式，倾斜油缸为双作刚式，构造、工作原理如前所述．它用来带动起重架、货叉进行工作。
单向节流阀一一构造、工作原理如前所述。
货物起月‘时要求速度较快，货物下降时要求速度较慢。
它用来控制升降速度。
手动换向滑阀——构造、工作原理如前所述。
它用来操纵升降油缸及倾斜汕缸工作，实现速度快慢变化及运动方向的变换。
实际上是将几个换向精捌集中组合成一体使用，这样可以便于操作，简化油路，缩小体积。
这种集中的多路换向滑闷又叫做液压分配器。
铲车上的液压分配器结构见图5—2—2。
3．液压传动统工作原理分析见图5—2—1泵4将压力油送入系统，通过油管进入分配器3，由分配器的换向滑阀送入工作油缸1或2进行工作。
回油时从工作油缸经分配器返回油箱。
夸档位置(中位)：两换向阀处于中间位置(图示位置)。
油缸中各油腔断开无通路。
泵4打出的油从油管到分配器再经滤油器直接流回油箱。
升降或倾斜油缸停止在任何位置静止不动。
升降油缸的工作：操纵滑阀A，使之在图示上边位置，这时空档时的直通回油道断开，油缸的进油道接通压力油，经单向节流阀进入升降油缸，货物起升，此时节流阀不起节流作用。
操纵滑阀A使之在图示下边位置时，压力油道断开，回油道接通，油缸中的油在重物压迫下，经单向节流阀返回油箱。
回油时单向节流阀起节流作用。
倾斜油缸的工作：操纵滑阀B，使之在图示上边位置时，空档时的直通回油道断开，压力油通入倾斜油缸后腔，前腔油道与回油管相通，则活塞向前移动，反之，操纵滑阀向后，使之在图示下边位置时，压力油通入油缸前腔，后腔油道通油箱，油流反向，活塞向后移动。
活塞前后移动，由活塞杆拉动起重框架完成前后1项斜运动。
安全与调速：当超负荷或某处卡住时，油液压力升高而达到Nc的调整极限压力时，压力油经C返回油箱。

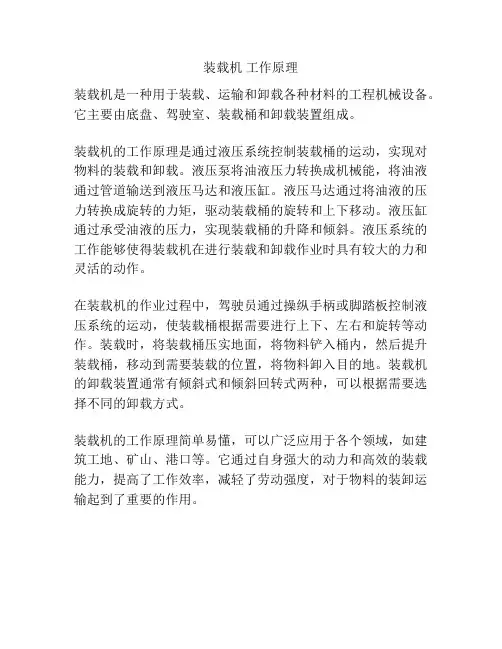

装载机工作原理
装载机是一种用于装载、运输和卸载各种材料的工程机械设备。
它主要由底盘、驾驶室、装载桶和卸载装置组成。
装载机的工作原理是通过液压系统控制装载桶的运动，实现对物料的装载和卸载。
液压泵将油液压力转换成机械能，将油液通过管道输送到液压马达和液压缸。
液压马达通过将油液的压力转换成旋转的力矩，驱动装载桶的旋转和上下移动。
液压缸通过承受油液的压力，实现装载桶的升降和倾斜。
液压系统的工作能够使得装载机在进行装载和卸载作业时具有较大的力和灵活的动作。
在装载机的作业过程中，驾驶员通过操纵手柄或脚踏板控制液压系统的运动，使装载桶根据需要进行上下、左右和旋转等动作。
装载时，将装载桶压实地面，将物料铲入桶内，然后提升装载桶，移动到需要装载的位置，将物料卸入目的地。
装载机的卸载装置通常有倾斜式和倾斜回转式两种，可以根据需要选择不同的卸载方式。
装载机的工作原理简单易懂，可以广泛应用于各个领域，如建筑工地、矿山、港口等。
它通过自身强大的动力和高效的装载能力，提高了工作效率，减轻了劳动强度，对于物料的装卸运输起到了重要的作用。
液压机是什么原理
液压机是利用液体传递压力的原理来实现工作的。
其基本工作原理是利用液体的不可压缩性和输送力来实现力的放大或方向的改变。
液压机主要由液压泵、液压缸、液压阀和液压油等组成。
工作时，液压泵通过驱动装置产生机械能，将液压油从油箱提升至高压油源，然后通过液压阀控制液压油的流向和压力。
液压油流经液压泵将一定压力传递至液压缸，液压油进入液压缸使其活塞产生运动。
当液压油进入液压缸的一侧，液压缸的另一侧的液压油会被弹回到油箱中，从而实现力的放大或方向的改变。
液压机的工作原理主要有以下几个特点：
1. 原理简单：液压机利用液体的特性来实现压力传递，其原理相对简单明确。
2. 力的放大：液压机利用液体的不可压缩性，使得小面积受力面承受的压力通过液体传递而得到放大。
3. 灵活性高：液压机的液压管路可以根据需要设计不同的结构，使得液压机在工作时具有较高的灵活性和适应性。
4. 动作平稳：液压机在工作时，液压油的流动速度和压力均可进行调节，因此其动作比较平稳，避免了机械压力机在运行过程中的剧烈震动。
总的来说，液压机通过利用液体传递压力的原理来实现工作，具有简单、力的放大、灵活性高和动作平稳等特点，广泛应用于各个工业领域中。
装载机的工作原理
装载机是一种用于装载和卸载物料的工程机械设备。
它的工作原理可以简单描述为以下几个步骤。
1. 首先，装载机的发动机启动，并将动力传递给液压系统。
液压系统是装载机实现各种动作的基础，包括提升、倾斜和转向等。
2. 接下来，操作员通过操纵杆或按钮控制装载机的动作。
比如，当需要提升物料时，操作员将操作杆向前推动，使液压油进入升降缸，从而使装载臂上升。
3. 同时，装载机的前部设置有铲斗，它用来装载物料。
铲斗通常是由坚固的金属材料制成，可以容纳不同类型和重量的物料。
4. 当装载臂抬升到合适的高度后，铲斗会与物料接触，并将其收集到铲斗内。
5. 接下来，操作员可以通过控制装载机的倾斜功能，将铲斗上的物料倾倒到需要的地方。
倾斜功能可以使铲斗在垂直和水平方向上进行倾斜。
6. 最后，当装载机完成物料装载或倾倒任务后，操作员可以通过控制装载机的转向功能，将其导向下一个工作位置。
总的来说，装载机的工作原理是通过液压系统控制装载臂的升
降和倾斜，以及通过倾斜铲斗来装载和倾倒物料。
这个过程需要操作员的灵活操作和技术掌握。
