装载机液压系统液压传动的工作原理1.基本概念传动——在工程机械上，传动是指能量或动力由发动机向工作装置的传递，通过各种不同的传递方式使发动机的转动转变为工作装置各种不同形式的运动。
如：车架的转动、推土机铲刀的升降、装载机动臂的升降、铲斗的收放等等。
传动的分类（按工作介质）：机械传动液体传动：以液体为工作介质气体传动电力传动液体传动分为：液力传动：利用液体动能。
如：由泵轮——涡轮组成的变矩器液压传动：利用密闭液体压力能。
如：千斤顶2.液压传动的定义：液压传动——用封闭在回路里的有压液体作为介质，把液压能转化为机械能，或反之，或其组合的技术。
或：以液体为传动介质，靠处于密闭容器内的液体静压力来传递动力，按容积变化相等的原则来传递速度的传动方式3.液压传动的原理：液压传动应用了液体的两个重要特性：（1）假定液体不可压缩；（2）液体中压力向各个方向作同样的传播（帕斯卡原理）。
帕斯卡原理：在密闭容器内，处于平衡状态的液体对施加于它表面的压力，能以等值在液体内向各个方向传递。
例1：P=P0+γhγ=0.8~0.9kg/cm3，管路布置很少超过10m，而P0往往很大，所以P≈P1≈P2≈P3≈P4≈P0例2：千斤顶原理（液压杠杆）作用力=压力×作用面积：F=P×SF/S1=W/S2，即W=S2/S1×F4.液压传动参数两个主要参数：P与Q压力与负载的关系：负载决定压力流量与速度的关系；流量决定速度V=Q/S（压力损失与流量损失）●液压传动系统的基本组成1.基本组成：动力元件——液压泵：将机械能转变为液压能。
控制元件——阀装置：控制系统中油液的压力、流量及流动方向等。
执行元件——油缸、油马达：将机械能转变为液压能。
其它辅助元件：邮箱、油管、滤油器、冷却器、蓄能器……2.元件符号：泵与马达：溢流阀与减压阀：●液压传动系统的分类●装载机工作液压系统1.系统组成及原理1)直接操纵液压系统（ZL50C、ZL40B、ZL30E、ZL30G）工作泵、分配阀（手动）、动臂油缸、转斗油缸、油箱（滤油器）…以下为ZL50C工作液压系统及转向液压系统原理图：特点：手动式或先导式、串并联优先转斗、动臂滑阀为四位六通2)先导操纵液压系统（ZL50G、ZL40G、ZL80G、ZL100C等）工作泵、分配阀（先导）、动臂油缸、转斗油缸、先导阀、组合阀、油箱（滤油器）以下为ZL50G工作液压系统及转向液压系统原理图：特点：先导式、串并联优先转斗、动臂滑阀为三位六通装载机转向液压系统系统组成及原理1.流量放大全液压转向系统独立型：转向泵、减压阀（或组合阀）、转向器（BZZ3-125）、流量放大阀、转向油缸合流型：转向泵、组合阀、转向器（BZZ3-125）、优先流量放大阀、转向油缸2.普通全液压转向系统转向泵、单稳分流阀、转向器（排量较大）、转向油缸以下为ZL30E与ZL30G型全液压转向系统原理图：BZZ1-800全液压转向器液压元件介绍1.液压泵1)齿轮泵主要特点：耐污染、成本低、中低压结构与组成：主动齿轮、从动齿轮、前泵盖、后泵盖、泵体、侧板、密封环原理：进油腔与排油腔齿轮副的张开或啮合，造成容积的增大或减小参数：排量q（毫升/转）压力P（Mpa）：额定压力与最高压力转速n（转/分）：额定转速与最高转速流量Q（升/分）：Q=q×n×η型号：CBG、CBZb、CBGj、CBGq…齿轮泵的困油现象：同时啮合的两对齿轮构成了一个封闭的容积，该容积大小随时在发生变化。

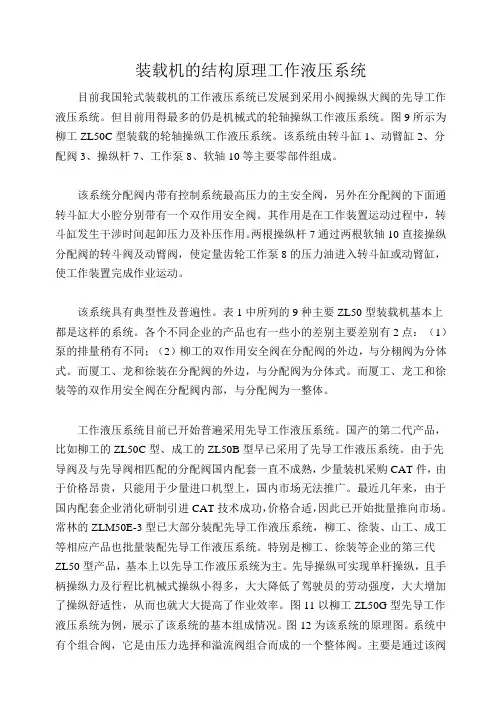

装载机的结构原理工作液压系统目前我国轮式装载机的工作液压系统已发展到采用小阀操纵大阀的先导工作液压系统。
但目前用得最多的仍是机械式的轮轴操纵工作液压系统。

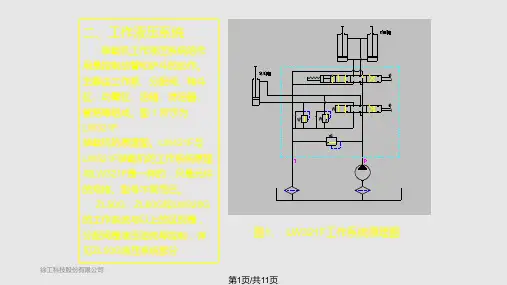

图9所示为柳工ZL50C型装载的轮轴操纵工作液压系统。
该系统由转斗缸1、动臂缸2、分配阀3、操纵杆7、工作泵8、软轴10等主要零部件组成。
该系统分配阀内带有控制系统最高压力的主安全阀，另外在分配阀的下面通转斗缸大小腔分别带有一个双作用安全阀。
其作用是在工作装置运动过程中，转斗缸发生干涉时间起卸压力及补压作用。
两根操纵杆7通过两根软轴10直接操纵分配阀的转斗阀及动臂阀，使定量齿轮工作泵8的压力油进入转斗缸或动臂缸，使工作装置完成作业运动。
该系统具有典型性及普遍性。
表1中所列的9种主要ZL50型装载机基本上都是这样的系统。
各个不同企业的产品也有一些小的差别主要差别有2点：（1）泵的排量稍有不同；（2）柳工的双作用安全阀在分配阀的外边，与分栩阀为分体式。
而厦工、龙和徐装在分配阀的外边，与分配阀为分体式。
而厦工、龙工和徐装等的双作用安全阀在分配阀内部，与分配阀为一整体。
工作液压系统目前已开始普遍采用先导工作液压系统。
国产的第二代产品，比如柳工的ZL50C型、成工的ZL50B型早已采用了先导工作液压系统。
由于先导阀及与先导阀相匹配的分配阀国内配套一直不成熟，少量装机采购CAT件，由于价格昂贵，只能用于少量进口机型上，国内市场无法推广。
最近几年来，由于国内配套企业消化研制引进CAT技术成功，价格合适，因此已开始批量推向市场。
常林的ZLM50E-3型已大部分装配先导工作液压系统，柳工、徐装、山工、成工等相应产品也批量装配先导工作液压系统。
特别是柳工、徐装等企业的第三代ZL50型产品，基本上以先导工作液压系统为主。
先导操纵可实现单杆操纵，且手柄操纵力及行程比机械式操纵小得多，大大降低了驾驶员的劳动强度，大大增加了操纵舒适性，从而也就大大提高了作业效率。
图11以柳工ZL50G型先导工作液压系统为例，展示了该系统的基本组成情况。

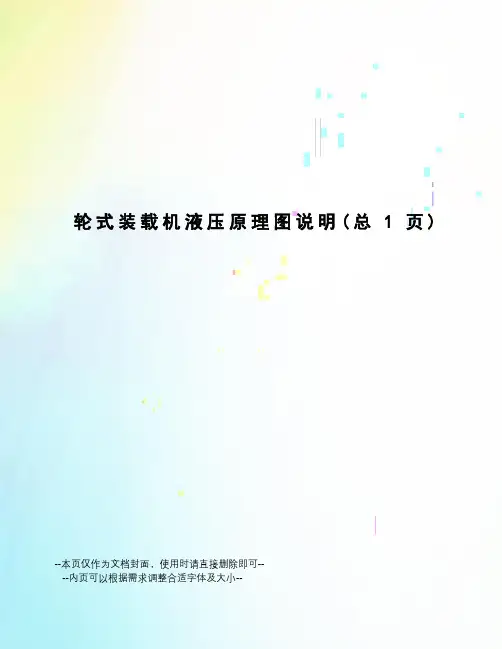

轮式装载机液压原理图说明(总1页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
一、综述
轮式液压系统由液压泵、单向阀、溢流阀、优先阀、油缸、过滤器等组成二、液压原理图
三、工作情况
1.工作液压系统
工作液压系统主要由举升油缸、翻转油缸、操作阀等组成。
翻转油缸主要控制轮式装载机铲斗的翻转过程。
当通过操作手柄对操作阀进行接通时，液压系统进行工作。
流量通过回路流经操作阀，到达翻转油缸执行翻转操作，然后通过回油路返回油缸。
铲斗的翻转方向由操作阀控制。
举升油缸主要控制铲斗的升降过程。
当通过操作手柄对操作阀进行接通时，液压系统进行工作。
流量通过回路流经操作阀，到达举升油缸执行举升操作，然后通过回油路返回油缸。
铲斗的举升方向由操作阀控制。
2.转向液压系统
转向液压系统主要由优先阀、转向油缸、转向器、油缸组合阀组等组成。
转向系统主要控制轮式装载机车轮的转向问题。
当通过方向盘执行操作时，对转向器施加机械力，转向器接入，流量通过回路进入转向器，再进入液压马达。
一方面，油路通过液压马达和回路到达转向油缸，使装载机进行转向操作。
另一方面，液体压力通过液压马达转换成旋转运动，推动转向器，达到与方向盘施加的作用为平衡状态，此时转向停止。
转动方向和角度由方向盘控制。
2。

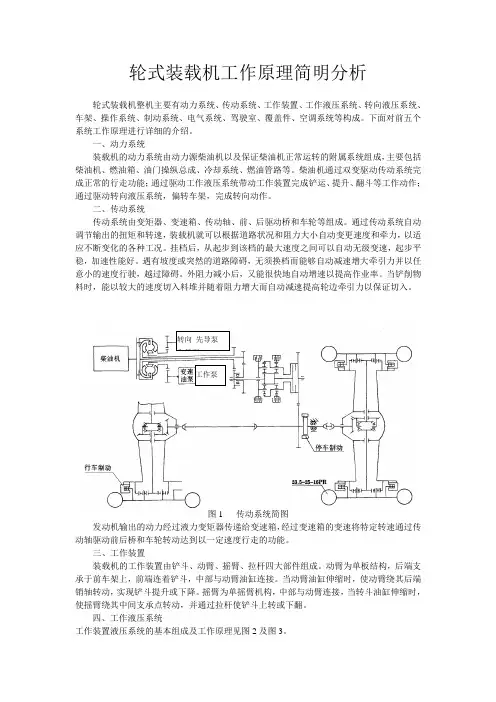

轮式装载机工作原理简明分析轮式装载机整机主要有动力系统、传动系统、工作装置、工作液压系统、转向液压系统、车架、操作系统、制动系统、电气系统、驾驶室、覆盖件、空调系统等构成。
下面对前五个系统工作原理进行详细的介绍。
一、动力系统装载机的动力系统由动力源柴油机以及保证柴油机正常运转的附属系统组成，主要包括柴油机、燃油箱、油门操纵总成、冷却系统、燃油管路等。
柴油机通过双变驱动传动系统完成正常的行走功能；通过驱动工作液压系统带动工作装置完成铲运、提升、翻斗等工作动作；通过驱动转向液压系统，偏转车架，完成转向动作。
二、传动系统传动系统由变矩器、变速箱、传动轴、前、后驱动桥和车轮等组成。
通过传动系统自动调节输出的扭矩和转速，装载机就可以根据道路状况和阻力大小自动变更速度和牵力，以适应不断变化的各种工况。
挂档后，从起步到该档的最大速度之间可以自动无级变速，起步平稳，加速性能好。
遇有坡度或突然的道路障碍，无须换档而能够自动减速增大牵引力并以任意小的速度行驶，越过障碍。
外阻力减小后，又能很快地自动增速以提高作业率。
当铲削物料时，能以较大的速度切入料堆并随着阻力增大而自动减速提高轮边牵引力以保证切入。
转向先导泵先导泵工作泵图1 传动系统简图发动机输出的动力经过液力变矩器传递给变速箱，经过变速箱的变速将特定转速通过传动轴驱动前后桥和车轮转动达到以一定速度行走的功能。
三、工作装置装载机的工作装置由铲斗、动臂、摇臂、拉杆四大部件组成。
动臂为单板结构，后端支承于前车架上，前端连着铲斗，中部与动臂油缸连接。
当动臂油缸伸缩时，使动臂绕其后端销轴转动，实现铲斗提升或下降。
摇臂为单摇臂机构，中部与动臂连接，当转斗油缸伸缩时，使摇臂绕其中间支承点转动，并通过拉杆使铲斗上转或下翻。
四、工作液压系统工作装置液压系统的基本组成及工作原理见图2及图3。
图2 工作装置液压系统的基本组成图3 工作装置液压系统原理图装载机工作液压系统主要由工作泵、分配阀（分配阀由安全阀、转斗滑阀、转斗大腔双作用安全阀、转斗小腔安全阀、动臂滑阀等集成）、转斗油缸、动臂油缸、油箱等组成。
轮式装载机工作原理简明分析轮式装载机整机主要有动力系统、传动系统、工作装置、工作液压系统、转向液压系统、车架、操作系统、制动系统、电气系统、驾驶室、覆盖件、空调系统等构成。
下面对前五个系统工作原理进行详细的介绍。
一、动力系统装载机的动力系统由动力源柴油机以及保证柴油机正常运转的附属系统组成，主要包括柴油机、燃油箱、油门操纵总成、冷却系统、燃油管路等。
柴油机通过双变驱动传动系统完成正常的行走功能；通过驱动工作液压系统带动工作装置完成铲运、提升、翻斗等工作动作；通过驱动转向液压系统，偏转车架，完成转向动作。
二、传动系统传动系统由变矩器、变速箱、传动轴、前、后驱动桥和车轮等组成。
通过传动系统自动调节输出的扭矩和转速，装载机就可以根据道路状况和阻力大小自动变更速度和牵力，以适应不断变化的各种工况。
挂档后，从起步到该档的最大速度之间可以自动无级变速，起步平稳，加速性能好。
遇有坡度或突然的道路障碍，无须换档而能够自动减速增大牵引力并以任意小的速度行驶，越过障碍。
外阻力减小后，又能很快地自动增速以提高作业率。
当铲削物料时，能以较大的速度切入料堆并随着阻力增大而自动减速提高轮边牵引力以保证切入。
转向先导泵先导泵工作泵图1 传动系统简图发动机输出的动力经过液力变矩器传递给变速箱，经过变速箱的变速将特定转速通过传动轴驱动前后桥和车轮转动达到以一定速度行走的功能。
三、工作装置装载机的工作装置由铲斗、动臂、摇臂、拉杆四大部件组成。
动臂为单板结构，后端支承于前车架上，前端连着铲斗，中部与动臂油缸连接。
当动臂油缸伸缩时，使动臂绕其后端销轴转动，实现铲斗提升或下降。
摇臂为单摇臂机构，中部与动臂连接，当转斗油缸伸缩时，使摇臂绕其中间支承点转动，并通过拉杆使铲斗上转或下翻。
四、工作液压系统工作装置液压系统的基本组成及工作原理见图2及图3。
图2 工作装置液压系统的基本组成图3 工作装置液压系统原理图装载机工作液压系统主要由工作泵、分配阀（分配阀由安全阀、转斗滑阀、转斗大腔双作用安全阀、转斗小腔安全阀、动臂滑阀等集成）、转斗油缸、动臂油缸、油箱等组成。
一、综述
轮式液压系统由液压泵、单向阀、溢流阀、优先阀、油缸、过滤器等组成
二、液压原理图
三、工作情况
1.工作液压系统
工作液压系统主要由举升油缸、翻转油缸、操作阀等组成。
翻转油缸主要控制轮式装载机铲斗的翻转过程。
当通过操作手柄对操作阀进行接通时，液压系统进行工作。
流量通过回路流经操作阀，到达翻转油缸执行翻转操作，然后通过回油路返回油缸。
铲斗的翻转方向由操作阀控制。
举升油缸主要控制铲斗的升降过程。
当通过操作手柄对操作阀进行接通时，液压系统进行工作。
流量通过回路流经操作阀，到达举升油缸执行举升操作，然后通过回油路返回油缸。
铲斗的举升方向由操作阀控制。
2.转向液压系统
转向液压系统主要由优先阀、转向油缸、转向器、油缸组合阀组等组成。
转向系统主要控制轮式装载机车轮的转向问题。
当通过方向盘执行操作时，对转向器施加机械力，转向器接入，流量通过回路进入转向器，再进入液压马达。
一方面，油路通过液压马达和回路到达转向油缸，使装载机进行转向操作。
另一方面，液体压力通过液压马达转换成旋转运动，推动转向器，达到与方向盘施加的作用为平衡状态，此时转向停止。
转动方向和角度由方向盘控制。
