1—3试简述火力发电厂的分类，其电能生产过程及其特点？
答：按原动机分：凝气式汽轮机发电厂,燃汽轮机发电厂，内燃机发电厂和蒸汽-燃气轮机发电厂。
按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂。
按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂,超临界压力发电厂，超超临界压力发电厂. 按输出能源分：凝气式发电厂，热电厂。
火力发电厂的生产过程概括地说就是把煤炭中的化学能转变成电能的过程，整个生产过程分为三个阶段：（1）燃料的化学能在锅炉燃烧中转变成热能，加热锅炉中的水使之变成为蒸汽,称为燃烧系统。（2）锅炉生产的蒸汽进入汽轮机冲动汽轮机的转子旋转，将热能转变机械能，称为汽水系统。(3）由汽轮机转子旋转的机械能带动发动机旋转,把机械能转变为电能，称为电气系统。
特点:(1）火电厂布局灵活,装机容量的大小可按需求而定。
（2）火电厂的一次性建造投资少，单位容量的投资仅为同容量水电厂的一半左右，火电厂的建造工期短，两台30KW机组，工期为3—4年,发电设备年利用小时数较高，约为水电厂的1。5倍。
（3）火电厂耗煤量大，目前发电用煤约占全国煤炭总产量的一半左右,加上运煤费用和大量用水，其生产成本比水力发电要高出3-4倍。
（4）火电厂动力设备繁多,发电机组控制操作复杂，厂用电和运行人员都多于水电厂，运行费用高。
(5）燃煤发电机组由停机到开机并带满负荷需要几个小时到十几个小时，并附加耗用大量燃料。
(6）火电厂担负调峰,调频或事故备用，相应的事故增多，强迫停运率高，厂用电率高。
（7）火电厂的各种排放物对环境的污染较大。
1—4试简述水力发电厂的分类,其电能生产过程及其特点？
答：按集中落差的方式分：（1）堤坝式水电厂（a）坝后式水电厂，(b）河床式水电厂，(2)引水式水电厂.
按径流调节的程度分：（1）无调节水电厂，（2）有调节水电厂（a）日调节水电厂，（b）年条件水电厂，（c）多年调节水电厂。
word文档整理分享

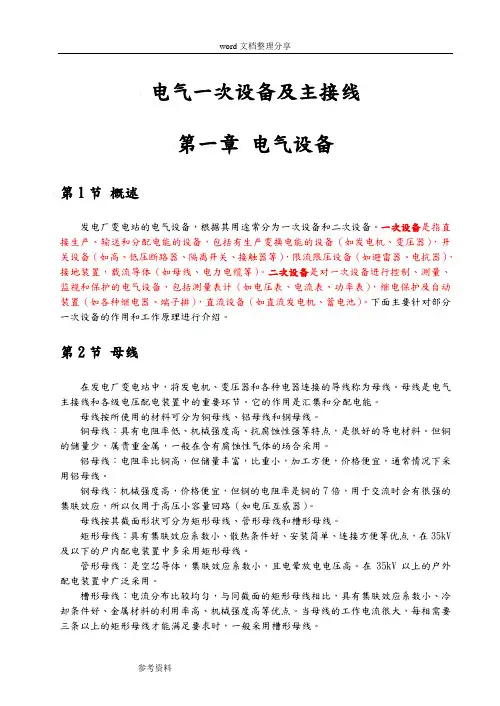

参考资料 电气一次设备及主接线
第一章 电气设备
第1节 概述
发电厂变电站的电气设备，根据其用途常分为一次设备和二次设备。一次设备是指直接生产、输送和分配电能的设备，包括有生产变换电能的设备（如发电机、变压器），开关设备（如高、低压断路器、隔离开关、接触器等），限流限压设备（如避雷器、电抗器），接地装置，载流导体（如母线、电力电缆等）。二次设备是对一次设备进行控制、测量、监视和保护的电气设备，包括测量表计（如电压表、电流表、功率表），继电保护及自动装置（如各种继电器、端子排），直流设备（如直流发电机、蓄电池）。下面主要针对部分一次设备的作用和工作原理进行介绍。
第2节 母线
在发电厂变电站中，将发电机、变压器和各种电器连接的导线称为母线。母线是电气主接线和各级电压配电装置中的重要环节。它的作用是汇集和分配电能。
母线按所使用的材料可分为铜母线、铝母线和钢母线。
铜母线：具有电阻率低、机械强度高、抗腐蚀性强等特点，是很好的导电材料。但铜的储量少，属贵重金属，一般在含有腐蚀性气体的场合采用。
铝母线：电阻率比铜高，但储量丰富，比重小，加工方便，价格便宜，通常情况下采用铝母线。
钢母线：机械强度高，价格便宜，但钢的电阻率是铜的7倍，用于交流时会有很强的集肤效应，所以仅用于高压小容量回路（如电压互感器）。
母线按其截面形状可分为矩形母线、管形母线和槽形母线。
矩形母线：具有集肤效应系数小、散热条件好、安装简单、连接方便等优点，在35kV及以下的户内配电装置中多采用矩形母线。
管形母线：是空芯导体，集肤效应系数小，且电晕放电电压高。在35kV以上的户外配电装置中广泛采用。
槽形母线：电流分布比较均匀，与同截面的矩形母线相比，具有集肤效应系数小、冷却条件好、金属材料的利用率高、机械强度高等优点。当母线的工作电流很大，每相需要三条以上的矩形母线才能满足要求时，一般采用槽形母线。 word文档整理分享
低压电气设备PPT页-V1
以下是经过重新整理的“低压电气设备PPT页”：
一、低压电气设备的定义
低压电气设备是指额定电压为1000V及以下的电气设备，通常用于电力配电、驱动控制及电力转换等领域。
二、低压电气设备的分类
1. 分类方式一：
(1) 电器成套设备：由多个功能模块组成的整体设备，如配电柜、电缆分接箱等。
(2) 单一电器设备：只具备单一功能的设备，如断路器、接触器、熔断器等。
2. 分类方式二：
(1) 按功能分类：如配电、电机控制、保护、监控等。
(2) 按用途分类：如住宅、商业、工业、农业等。
三、低压电气设备主要技术参数
1. 额定电压：设备所能承受的额定电压。
2. 额定电流：设备所能承受的额定电流，一般包括瞬时电流和持续电流。
3. 短路容量：设备在短时间内承受的最大电流，通常受到电缆和其他设备的限制。
4. 绝缘等级：设备的绝缘能力，包括耐电压和绝缘阻抗等参数。
5. 防护等级：设备的防护能力，包括防水、防尘、防腐蚀等。
四、低压电气设备的应用领域
低压电气设备广泛应用于工业生产、建筑环境、能源供应及交通运输等领域，可用于电力配电、电机控制、照明系统、安防系统等方面。
五、低压电气设备的市场前景
目前，低压电气设备市场需求逐渐提升，相关制造业发展迅速。同时，随着能源结构调整和智能制造的推进，低压电气设备市场前景广阔。
六、结论
总的来说，低压电气设备是电力配电、驱动控制及电力转换领域的重要部分，对于支撑现代化社会的电气能源一直发挥着重要作用，未来市场前景也更加广阔。
未知驱动探索，专注成就专业
1
发电厂电气部分课程设计
1.
本文档旨在设计一门关于发电厂电气部分的课程，为电气工程学生提供必要的理论和实践知识，以便他们能够理解和应用于实际发电厂的电气设备和系统。
2. 课程目标
• 了解发电厂的基本原理和电气系统的组成
• 掌握电气设备的选择、安装和运行原理
• 掌握发电厂电气系统的故障诊断和维护技术
• 能够设计和优化发电厂的电气布置和传输系统
3. 课程大纲
3.1 发电厂基本原理和电气系统的组成
• 发电厂的分类和工作原理
• 发电机的结构和原理 未知驱动探索，专注成就专业
2
• 变压器和开关设备的作用
• 电气系统的组成和互连
3.2 电气设备的选择、安装和运行原理
• 发电机的选择和参数要求
• 变压器的选择和安装要求
• 开关设备的选择和运行原理
• 发电厂电气设备的布置和连接
3.3 发电厂电气系统的故障诊断和维护技术
• 电气设备的故障类型和原因
• 故障诊断的方法和步骤
• 发电厂电气系统的维修和保养技术
• 安全措施和应急预案
3.4 发电厂电气布置和传输系统的设计和优化
• 电气系统的布置和传输线路设计 未知驱动探索，专注成就专业
3
• 电气系统的优化和改进方法
• 新型电气设备和技术的应用
• 发电厂电气系统的可靠性分析和优化
4. 课程教学方法
• 理论讲授：通过教师的讲解，给学生提供课程所需的理论知识。
• 实验实践：通过实验室实践，让学生亲自操作和实验，加深对电气设备和系统原理的理解。
• 个人和小组项目：学生将进行个人或小组项目，例如发电厂布置和传输系统设计，以提高他们的实际应用能力。
5. 评估和考核
• 课堂测验：课堂小测验将用于检查学生对课程内容的理解和掌握情况。
• 个人和小组项目：学生将提交个人和小组项目的报告和演示，以证明他们对课程所学知识的应用能力。 未知驱动探索，专注成就专业
4
• 期末考试：综合考核学生对整个课程的理解和掌握情况。
