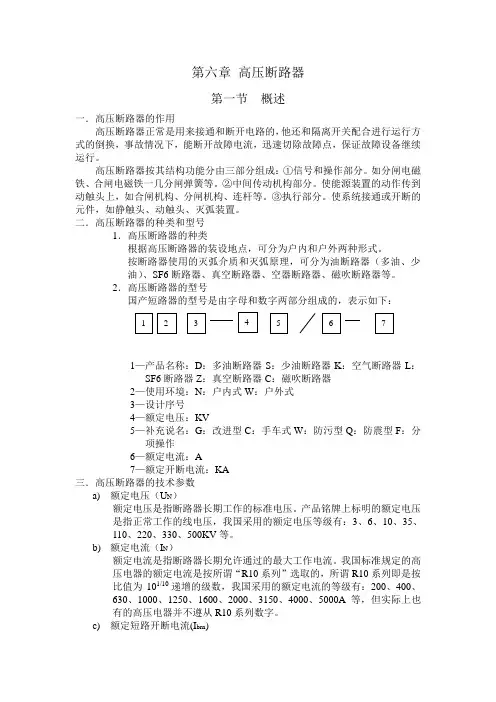

第六章 高压断路器第一节 概述一．高压断路器的作用高压断路器正常是用来接通和断开电路的，他还和隔离开关配合进行运行方式的倒换，事故情况下，能断开故障电流，迅速切除故障点，保证故障设备继续运行。
高压断路器按其结构功能分由三部分组成：①信号和操作部分。
如分闸电磁铁、合闸电磁铁一几分闸弹簧等。
②中间传动机构部分。
使能源装置的动作传到动触头上，如合闸机构、分闸机构、连杆等。
③执行部分。
使系统接通或开断的元件，如静触头、动触头、灭弧装置。
二．高压断路器的种类和型号1．高压断路器的种类根据高压断路器的装设地点，可分为户内和户外两种形式。
按断路器使用的灭弧介质和灭弧原理，可分为油断路器（多油、少油）、SF6断路器、真空断路器、空器断路器、磁吹断路器等。
2．高压断路器的型号国产短路器的型号是由字母和数字两部分组成的，表示如下：1—产品名称：D ：多油断路器S ：少油断路器K ：空气断路器L ：SF6断路器Z ：真空断路器C ：磁吹断路器2—使用环境：N ：户内式W ：户外式3—设计序号4—额定电压：KV5—补充说名：G ：改进型C ：手车式W ：防污型Q ：防震型F ：分项操作6—额定电流：A7—额定开断电流：KA三．高压断路器的技术参数a) 额定电压（U N ）额定电压是指断路器长期工作的标准电压。
产品铭牌上标明的额定电压是指正常工作的线电压，我国采用的额定电压等级有：3、6、10、35、110、220、330、500KV 等。
b) 额定电流（I N ）额定电流是指断路器长期允许通过的最大工作电流。
我国标准规定的高压电器的额定电流是按所谓“R10系列”选取的，所谓R10系列即是按比值为101/10递增的级数，我国采用的额定电流的等级有：200、400、630、1000、1250、1600、2000、3150、4000、5000A 等，但实际上也有的高压电器并不遵从R10系列数字。
c) 额定短路开断电流(I brn )断路器在进行操作时,首先起弧的某相电流称为开断电流，在额定电压下能保证正常开断的最大短路电流称为额定断路开断电流，它是标志断路器开断能力的一个重要参数。
