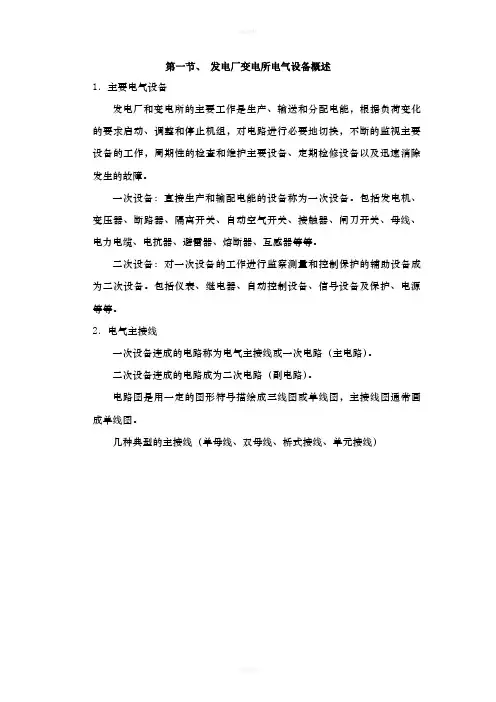

第一节、发电厂变电所电气设备概述1．主要电气设备发电厂和变电所的主要工作是生产、输送和分配电能，根据负荷变化的要求启动、调整和停止机组，对电路进行必要地切换，不断的监视主要设备的工作，周期性的检查和维护主要设备、定期检修设备以及迅速消除发生的故障。
一次设备：直接生产和输配电能的设备称为一次设备。
包括发电机、变压器、断路器、隔离开关、自动空气开关、接触器、闸刀开关、母线、电力电缆、电抗器、避雷器、熔断器、互感器等等。
二次设备：对一次设备的工作进行监察测量和控制保护的辅助设备成为二次设备。
包括仪表、继电器、自动控制设备、信号设备及保护、电源等等。
2．电气主接线一次设备连成的电路称为电气主接线或一次电路（主电路）。
二次设备连成的电路成为二次电路（副电路）。
电路图是用一定的图形符号描绘成三线图或单线图，主接线图通常画成单线图。
几种典型的主接线（单母线、双母线、桥式接线、单元接线）3．以图例说明主要电气设备的连接情况母线：汇总接受和分配电能的装置。
断路器、隔离开关：为了正常运行和发生故障时进行操作，装有断路器和隔离开关。
断路器是用来接通和断开电路。
隔离开关不能用于接通或断开有负荷电流的电路，因其无灭弧装置，作用是使需要停电设备与带电部分可靠地隔开。
互感器：把一次电路的高电压和大电流变换为二次设备所需要的低电压和小电流，同时实现了一次与二次的隔离。
电容器：补充系统无功功率缺额的电气设备。
第三节电力系统的中性点接线方式中性点运行方式：是指系统中星形连接的发电机、变压器中性点对地的连接方式。
分为大接地电流系统和小接地电流系统。
大接地电流系统：中性点直接接地或经过低阻抗接地系统。
如110KV、380V/220V。
小接地电流系统：中性点不接地或经消弧线圈及其他高阻抗而接地的系统。
如6KV、10KV、35KV。
在6~10KV电网中接地点电容电流超过20~30A，35KV~66KV电网中接地点电容电流超过10A 需加装消弧线圈。
