杠杆训练题(二)

  • 格式：doc
  • 大小：696.50 KB
  • 文档页数：6

杠杆训练题（二） 1．下列关于杠杆的几种说法中正确的是（ ） A．杠杆只能是直的； B．杠杆一定有支点； C．杠杆的支点可以不在杠杆上； D．杠杆的力臂不可能为零． 2、关于杠杆，下列中正确的是（ ） A、力臂就是杠杆的支点到力的作用点的距离 B、杠杆的支点总在杠杆的中间 C、力臂可以在杆上，也可以不在杠杆上 D、杠杆只有静止时才能讨论其平衡问题 3、如下图所示，画出各力的力臂。

4、如下图所示，画出各已知力的力臂和已知力臂所对应的力 5、在“研究杠杆的平衡条件”实验中： （1）实验前要调节杠杆两端的平衡螺母，使杠杆在 位置平衡，这样做是为了 ，若发现杠杆左端低、右端高（如图甲），这时应将两端的螺母都向 移. （2）实验过程中出现图乙所示情况，为了使杠杆在水平位置平衡，这时应将右边的钩码向 （填“左”或“右”）移动 格。此时使杠杆在水平位置平衡是为了 （3）请在虚线框内设计实验的数据处理的表格

（4）右表是小强的实验记录，在这两组数据中，他发现实验序号为_______的一组数据是错误的。经检查，结果是测量阻力臂时读错了，阻力臂的实际值应为 m；通过探究，小强得到杠杆的平衡条件是 。

6、在研究杠杆平衡的实验中，多次实验改变力和力臂的大小是为了（ ） 实验序号 动力F1／N 动力臂L1／m 阻力F2／N 阻力臂L2／m 1 2 0．3 l 0．4 2 1 0．4 2 0．2

AAAA

L1

OB F2 A、取平均值减小误差 B、多次实验是为取得准确数据 C、由特殊现象归纳出普遍规律 D、为减小摩擦力带来的影响 7. 如图所示,杠杆处于平衡状态,下列说法中正确的是 ( ) A. 将支点两侧钩码都向右移动一格,杠杆仍平衡 B. 在支点两边的钩码下各增加一个钩码,杠杆仍平衡 C. 将支点左边的钩码向左移动两格,将支点右侧的钩码向右移动一格,杠杆仍平衡. D. 将支点左边加上二个钩码,右边加上一个钩码,杠杆仍平衡. 8、一根轻质杠杆，在左右两端分别挂在200牛和300牛的重物时，杠杆恰好平衡．若将两边物重同时减少50牛，则杠杆 （ ） A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定 9、如图所示的轻质杠杆，AO小于BO．在A、B两端悬挂重物G1和G2后杠杆平衡．若将G1和G2同时向支点O移动相同的距离，则（ ） A. 杠杆仍保持平衡 B. 杠杆的A端向下倾斜 C. 杠杆的B端向下倾斜 D. 无法判断

10、如图，一均匀木棒支点支在中间时，恰好在水平位置平衡，若把A 端切去一半，叠放在棒上，则木棒将（ ） A．A端下沉 B、B端下沉 C、木棒仍平衡 D、无法判定 11、密度均匀的直尺放在水平桌面上，尺子伸出桌面部分OB是全尺长的1/3，当B端挂上10N的物体时，直尺的A端刚好开始翘起。如图5所示，则此直尺受到的重力是（ ） A.20N B.5N C .10N D. 无法确定。 12、如图，杠杆上OA=2OB，B端悬挂重40牛的物体，在A端施加力F使杠杆平衡，则F应为（ ） A．大于20牛 B、小于20牛 C、等于20牛 D、以上说法都不对 13、如图，一粗细不均匀的木棒，悬其A点处，木棒处于平衡状态，若从A点锯断，那么（ ） A．细段的质量大 B、粗段的质量大 C、质量一样大 D、无法判断 14、一刻度准确的杆秤,若将它的秤砣挖去一小块,则称物体时的读数将: （ ） A.比物体的实际质量小 B.和物体的实际质量相等 C.比物体的实际质量大 D.无法确定 15、一辆平板车的一个轮子陷入泥里，小红和小明来帮忙，小明采用帮助拉车的方法；小红采用推车轮的上部边缘的方法。若两人用力相同，方向合理，那么实际效果： A、小红的好 B、小明的好 C、一样 D、无法确定 16.如图所示，在扶正吹倒的树木时，下列措施中合适的是( ) A.绳直接系在A点 B.绳直接系在B点 C.在A点垫上橡皮，在系上绳 D.在B点垫上橡皮，在系上绳 17如图所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请作出最小的力F的示意图及其力臂L。 18．如图，一个圆柱形质地均匀的桶重400N，直径1m，要把它推上一个高20cm的坎，此时这个桶就可以看成是一个杠杆，它的支点是_________，O点为重心．如果要用最小的力把它推上坎，应如何使力，在图上把它画出来，并算一算，这个最小的力应是多少？

19、如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。下列叙述正确的是 （ ） A．此杠杆一定是省力杠杆 B．沿竖直向上方向用力最小

O C．此杠杆可能是省力杠杆，也可能是费力杠杆 D．沿杠杆OA方向用力也可以使杠杆平衡 20、下列事例属于省力杠杆的是 （ ） A. 用镊子换药 B．用筷子夹菜 C. 用大扫扫帚扫地 D. 用钳子截断铁丝 21、如图所示，人的前臂可视为杠杆，当将茶杯沿箭头方向举起时，下列说法正确的是（ ） A. 前臂是省力杠杆，阻力臂变大 B. 前臂是省力杠杆，阻力臂变小 C. 前臂是费力杠杆，阻力臂变大 D. 前臂是费力杠杆，阻力臂变小

22、如图所示是一个指甲刀的示意图，它由三个杠杆ABC、OBD和OED组成，用指甲刀剪指甲时，下面说法正确的是； A、三个杠杆都是省力杠杆 B、三个杠杆都是费力杠杆 C、ABC是省力杠杆，OBD、OED是费力杠杆 D、ABC是费力杠杆，OBD、OED是省力杠杆 23、如图11所示，一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟直杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在这个过程中这个直杆 A．始终是省力杠杆 B．始终是费力杠杆 C．先是省力的，后是费力的 D．先是费力的，后是省力的

24、如图所示，在“研究杠杆的平衡条件”的实验中，若实验时在杠杆的左端悬挂一个物体，右端用弹簧秤拉着，使杠杆在水平位置保持平衡，今握着弹簧秤缓慢地沿图中虚线的位置1移动到2(杠杆始终在水平位置保持平衡)，则弹簧秤的示数 A．不断增大 B．先增大，后减小 C．不断减小 D．先减小，后增大

25、如图，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F= N；保持F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将 （填“变大”、“不变”或“变小”）。 26．如图所示，作用在杠杆一端且始终与杠杆垂直的力F，将杠杆缓慢地由位置A拉至位置B，力F在这个过程中（ ） A．变大B、变小 C、不变 D．先变大后变小 27．如图所示，作用在杠杆一端且始终处于水平方向的力F，将杠杆缓慢地拉至水平位置的过程中，力F（ ） A．变大B、变小 C、不变 D．先变大后变小 28、如图所示的杠杆提升重物G，杠杆顺时针方向转动，在OB 达到水平位置之前的过程中，若力F 的方向始终保持与OA垂直，则力的大小将（ ） A．逐渐变小 B、逐渐变大 C、不变 D、无法确定 29、如图所示的杠杆提升重物G，力F顺时针方向转动，并使杠杆始终在图示位置平衡，则力F的大小将（ ） A．逐渐变小 B、逐渐变大 C、不变 D、先变小，再变大

杠杆训练题（三）

F G O2A

F

B

G 一、选择题 1、 体育课上常有爬绳索和爬滑杆两种运动。体重相同的小明和小华两人想比赛看谁爬的快。两人先后以相同的姿势匀速向上爬，以下说法正确的是（ ） A. 小华爬绳和小明爬杆受到的摩擦力一样大 B. 小华爬绳受到的摩擦力的方向是竖直向下 C. 若他们爬杆和爬绳速度不一样，则速度大的人受到的摩擦力要大些 D. 小明爬绳时受到的摩擦力大，因为绳索比滑杆粗糙程度大 4、如图所示，密度均匀的支持AB放在水平桌面上，尺子伸出桌面OB是直尺全长的三分之一。当B端挂5N的重物时，直尺的A端刚刚开始翘起，则此直尺受到的重力是（ ）： A、2.5N B、5N C、10N D、无法确定 6、如图为某种吊车的工作示意图。利用伸缩撑杆可使吊臂绕O点转动；伸缩撑杆为圆弧状，伸缩时对吊臂的支持力始终与吊臂垂直。下列关于这个吊车的有关说法正确的是 A. 吊臂是一个省力杠杆 B. 匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变大 C. 匀速顶起吊臂的过程中，伸缩撑杆的支持力大小保持不变 D. 匀速顶起吊臂的过程中，伸缩撑杆的支持力渐渐变小

7、如上图3所示，一根铁棒在水平拉力F的作用下，以O点为转轴，由竖直逆时针匀速转向水平位置的过程中，动力F与动力臂L的大小变化是（ ） A. F增大，L增大 B. F减小，L减小 C. F增大，L减小 D. F减小，L增大 11、如图，用测力计将长杆一端A微微抬离地面，测力计示数是F1；同理，用测力计将长杆的另一端B微微抬离地面，测力计示数是F2。则长杆的重力是(测力计保持竖直向上)( ) A．(F1+F2)/2 B．F1+F2 C．F1/F2 D.F1×F2 12、室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图可确定 A．桶中只有一个杠杆在起作用，且省力杠杆 B．桶中只有一个杠杆在起作用，且为费力杠 C．桶中有两个杠杆在起作用，且都是省力杠杆 D．桶中有两个杠杆在起作用，且一个是省力杠杆，一个是费力杠杆 13、如图14所示,轻质杠杆OA中点悬挂重为60N的物体,在A端施加一竖直向上的力F,杠杆在水平位置平衡,则力F的大小是_______________,保持F的方向不变,将杠杆从A位置匀速提升到B位置的过程中,力F将_____________(选填“变大”、“变小”或“不变”).

14、铡刀在使用时的受力情况如图13所示，某学生在图中分别作出了F1 和F2的力臂L1和L2，其中 的作法不对。（选填“L1”、“L2”、“L1和

合集下载

2019新人教版八下物理12.1《杠杆》经典例题专项训练(无答案)

2019新人教版八下物理12.1《杠杆》经典例题专项训练(无答案)

杠杆经典例题分析例题1：画出图中杠杆上的力F1、F2的力臂L1、L2。

例题2：找出动力和阻力并画出相应的力臂1、镊子2、瓶起子3、剪子4、钳子5、羊角锤起钉子6、筷子7、抽水机的手柄8、推独轮车9、拉行李箱10、铁锹BOAF1图8图1021图5图9 图1111、螺丝刀撬按钉12、钓鱼竿13、垃圾桶14、缝纫机踏板15、铡刀16、铁轨道钉撬17、刹车装置18、订书器19、人的手臂20、指甲刀21、自行车车把刹车22、自行车脚蹬23、红酒启瓶器O24、垃圾抓手25、核桃夹26、吊车吊起重物27、自行车车闸28、物品夹子29、碗夹30、文件夹例题3：根据下列各题的要求画出相应的力或力臂1．杠杆在我国古代就有了许多巧妙的应用，护城河上安装使用的吊桥就是一个杠杆，如图16所示，请画出动力F1与阻力F2的示意图，并画出动力F1的力臂L1。

（设吊桥质地均匀）2．如图17是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心。

以O为支点，画出力F的力臂和箱体所受重力的示意图。

3．某同学在做俯卧撑运动时（如图18），可将他视为一个杠杆，支点为O，他的重心在A点，支撑力为F，请画出重力和支撑力F的力臂．4．请你在图19中画出使用剪刀时，杠杆AOB所受动力F，的示意图及动力臂L1、阻力臂L2。

5．图20所示的是一种厕所坐便器的自动上水装置示意图。

坐便器冲水之后由自来水自动上水，当水箱内的水达到一定深度时，浮标带动杠杆压住入水口，停止上水。

请在图中作出力F1、F2的示意图及其力臂，并分别用L1和L2表示力臂，O为支点。

图16图17 图186．如图21是用螺丝刀撬起图钉的示意图，O 为支点，A 为动力作用点，F 2为阻力。

请在图中画出阻力F 2的力臂l 2及作用在A 点的最小动力F 1的示意图。

7．筷子是我国传统的用餐工具，它应用了杠杆的原理，如图22所示，请你在右图中标出这根筷子使用时的支点O ．并画出动力F 1，和阻力臂L 2。

人教版八年级物理下册12.1《杠杆》习题 (包含答案解析)

人教版八年级物理下册12.1《杠杆》习题 (包含答案解析)

12.1《杠杆》习题一、基础过关1．关于杠杆，下列说法中正确的是（）A．杠杆只有静止在水平位置才是处于平衡状态B．杠杆平衡时，作用在杠杆上的两个力一定在支点的两侧C．杠杆一定有支点D．杠杆的支点一定在杠杆的正中间2．图1中，F的力臂表示正确的是（）图13．如图2，园艺师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（）A．增大阻力臂，减小动力移动的距离B．减小动力臂，减小动力移动的距离C．增大动力臂，省力D．减小阻力臂，省力图24．杆秤是一种很古老但现在仍然在广泛使用的一种测量质量的工具。

小林同学用一杆秤称一实心球的质量，如图3所示。

当杆秤在水平位置平衡时，秤砣拉线正好压在4kg的刻度线上。

根据秤砣拉线、提纽和称钩所在秤杆的位置之间的距离的粗略关系，可以估测出秤砣的质量大约是（）A．10g B．400g C．1000g D．4000g5．地震中，滚滚的山石挡住了道路。

增援人员要用撬棒撬开山石，分别沿如图4所示的四个方向用力，其中最省力的是（）A．沿F1方向B．沿F2方向C．沿F3方向D．沿F4方向6．如图5所示，杠杆上分别放着质量不相等的两个球，杠杆在水平位置平衡，如果两球以相同的速度同时匀速向支点移动，则杠杆( )A．仍能平衡B．不能平衡，大球那端下沉C．不能平衡，小球那端下沉D．无法判断7．如图6，在竖直墙壁上的石英钟，它的秒针在走动时会受到转轴处的摩擦阻力和重力的作用。

当石英钟内电池的电能将耗尽而停止走动时，其秒针往往停在表盘上的( )A．“3”的位置B．“6”的位置C．“9”的位置D．“12"的位置8．人体的运动系统相当复杂，但最基本的运动形式是，骨骼在肌肉提供的动力作用下绕关节转动。

如图7所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。

由图7可以看出，这是一个（）A．费力、省距离的杠杆 B．省力、费距离的杠杆C．费力、也费距离的杠杆D．省力、也省距离的杠杆9．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启。

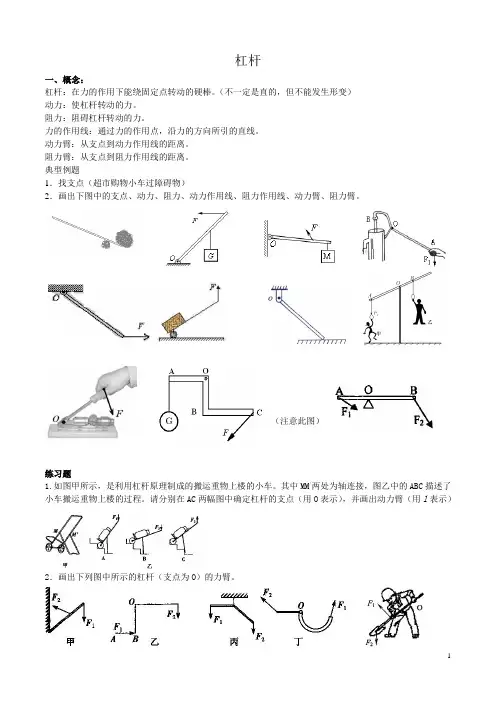

杠杆教案和练习
