2020中考物理重点专题系列---《杠杆》专项训练

杠杆作图》一、作图题1. “节约用水，人人有责”如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂，并画出施加在A 点的最小动力及其力臂。

2. 在图所示杠杆的A 点，画出使杠杆在水平位置平衡时最小拉力F 的示意图及其力臂L。

3. 一根质量忽略不计的杠杆，支点为O，在A 点悬挂一重为20N 的物体为使杠杆在水平位置保持平衡，还要给杠杆施加一个大小为12N 的拉力，请在图中画出：拉力的力臂；拉力的示意图。

图中杠杆所标每小格刻度均匀4. 如图所示，小明用羊角锤拔铁钉，请画出在A 点施加最小动力F 的示意图及其力臂l。

5. 如 图 所 示 ， 用 起 子 开 启 瓶 盖 ， 请 确 定 支 点 O 的 位 置 ， 画 出 F 的 力 臂 。

6. 如图甲是一个 “胀管器 ”，其手柄 OBA 在使用时是一个杠杆。

图乙是其简化的示意图， 图中 O 为支点， 是使用 “胀管器 ”时 B 点受到的阻力。

请在图乙中画出：阻力臂 ；作用在 A 点的最小动力 及其力臂 ．7. 手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图， 将自拍可绕 O 点转动。

在图上画出动力臂 和阻力 的示意图。

9. 如图所示， 为了让杠杆静止在图中位置， 请画出在 A 点所施加的最小动力 F；并作出重8.和 的力臂 和 。

右图是一个杠杆式简易起吊机， 它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBAA 是剪钢丝处，B 为手的用力点， O 为转动轴 支点 ，右图为单侧钳柄及相连部分示意图。

请在图中画出钢丝钳剪钢丝时的动力臂 和阻力 。

12. 如图所示， 在杠杆 AB 上挂了一个重为 G 的物体， 为使杠杆在图中的位置静止。

请画出 重力 G的示意图、杠杆受到最小的动力 F 和 F 的力臂 L 。

13. 为使杠杆 OA 保持静止，画出在 A 点所加最小力 的示意图和阻力 的力臂。

中考物理总复习《杠杆》专题提升训练-附答案学校:___________班级：___________姓名：___________考号：___________1．如图，在探究杠杆平衡条件时，左边的钩码个数和位置保持不变，右边弹簧测力计的作用点固定，只改变测力计与水平方向的角度θ，则能描述测力计示数F与θ关系的图象是（）A．B．C．D．2．如图所示，质地均匀的圆柱体，在拉力F的作用下，由实线位置匀速转到虚线所示位置，整个过程中，拉力F 始终作用于A点且与OA保持垂直（OA为圆柱体横截面的直径），圆柱体在转动过程中不打滑。

则下列分析正确的是（）A．拉力F逐渐变小B．拉力F逐渐变大C．由于拉力F的力臂始终保持最长，拉力F始终保持最小值不变D．条件不足，无法判断第2题图第3题图第4题图3．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。

则（）A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法时阻力臂短D．以上说法都不对4．园艺师傅使用如图所示的剪刀修剪树枝时（）A．尽量让树枝靠近O点，手握剪刀的位置远离O点B．尽量让树枝远离O点，手握剪刀的位置靠近O点C．树枝和手离O点的距离无论远近，修剪树枝时都费力D．树枝和手离O点的距离无论远近，修剪树枝时都省力5．如图是我们课本中的小制作﹣蜡烛跷跷板：将一根蜡烛垂直插入大号缝衣针，缝衣针的两端分别放在两个玻璃杯上，用小刀加工蜡烛两端，使其能水平平衡，跷跷板就做成了，关于此跷跷板，下列说法正确的是（）A．跷跷板两侧的蜡烛必须一样长B．蜡烛的两端粗细不同，也能用来做跷跷板，但两端的重必须相等C．点燃后的蜡烛必须要两端燃烧速度相同，才能使带火苗的跷跷板往复翘动D．点燃后的蜡烛即使两端燃烧速度不同，也能使带火苗的跷跷板往复翘动第5题图第6题图第7题图第8题图6．在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。

《杠杆平衡条件实验和计算》考点+训练探究杠杆平衡的条件是力学中重要的实验，而利用杠杆平衡条件计算是初中物理学生能灵活掌握的技能，中考中，杠杆平衡是重要的一个考点，各省市在历年考试中都有题出现。

一、实验：探究杠杆平衡条件：1、实验器材与装置图：杠杆、钩码、弹簧测力计等2、实验操作（1）调节杠杆平衡：调节杠杆的平衡螺母,使杠杆不挂钩码时在水平位置平衡；杠杆平衡的调节方法：实验前平衡螺母左高左调，右高右调；（2）在杠杆的左、右两端分别挂上不同数量的钩码,调节钩码的位置，使杠杆在水平位置再次平衡；（3）根据钩码的质量,分别算出左、右两端钩码对杠杆的拉力F1、F2，量出杠杆平衡时的动力臂L1和阻力臂L2,填入表格；（4）改变钩码个数或改变钩码在杠杆上的位置继续实验,再做两次并分别将数据记录在表格中；（5）分析实验数据,得出结论。

3、交流反思（1）实验前让支点处于杠杆中央，调节杠杆在水平位置平衡的目的是避免杠杆自身重力对实验造成的影响；（2）实验中调节杠杆在水平位置平衡的目的是便于直接从杠杆上读取力臂；（3）平衡螺母的作用是实验前调节杠杆在水平位置平衡，实验过程中不能再调节平衡螺母；（4）多次实验的目的是避免偶然性，使结论具有普遍性；（5）将杠杆一端的钩码换成弹簧测力计的好处是能直接测出拉力的大小，实验操作更方便，但一定要注意沿竖直方向拉动，以便测量力臂；如果测力计从竖直拉杠杆变成倾斜拉杠杆，仍保持杠杆平衡，测力计的示数会变大，因为力臂会变小；（6）数据分析时，要注意不同的物理量不能进行加减计算，但可以进行乘除法计算，如不能进行F 1+L 1的计算，可以进行F 1L 1的计算。

4、实验结论：杠杆的平衡条件：动力×动力臂＝阻力×阻力臂，数学表达式：F 1l 1＝F 2l 2或1221F L F L （动力臂是阻力臂的n 倍，动力就是阻力的1n） 二、利用杠杆平衡条件计算：1、题型分析 （1）已知F 1、F2、L 1、L 2四个量中的三个计算第四个量，通过将F 1l 1＝F 2l 2变形，再直接带入求解即可。

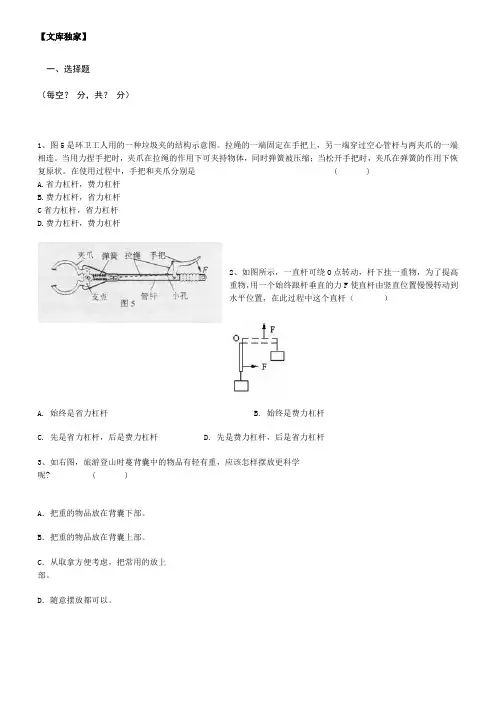

【文库独家】一、选择题（每空？分，共？分）1、图5是环卫工人用的一种垃圾夹的结构示意图。

拉绳的一端固定在手把上，另一端穿过空心管杆与两夹爪的一端相连。

当用力捏手把时，夹爪在拉绳的作用下可夹持物体，同时弹簧被压缩；当松开手把时，夹爪在弹簧的作用下恢复原状。

在使用过程中，手把和夹爪分别是 ( )A.省力杠杆，费力杠杆B.费力杠杆，省力杠杆C省力杠杆，省力杠杆D.费力杠杆，费力杠杆2、如图所示，一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在此过程中这个直杆（）A. 始终是省力杠杆B. 始终是费力杠杆C. 先是省力杠杆，后是费力杠杆D. 先是费力杠杆，后是省力杠杆3、如右图，旅游登山时蔓背囊中的物品有轻有重，应该怎样摆放更科学呢? ( )A．把重的物品放在背囊下部。

B．把重的物品放在背囊上部。

C．从取拿方便考虑，把常用的放上部。

D．随意摆放都可以。

4、人体的运动系统相当复杂，但最基本的运动形式是骨骼在肌肉提供的动力作用下绕关节转动。

如图所示是手端起茶杯的情景，其前臂骨骼相当于杠杆，肱二头肌收缩提供动力。

由图可以看出，这是一个 ( )A 、费力、省距离的杠杆B 、省力、费距离的杠杆C 、既费力，也费距离的杠杆D 、既省力，也省距离的杠杆5、将一圆柱体油桶推上台阶，现分别在A 、B 和C 点用力，力的方向如图所示，则最小的推力是 ( )A ．F AB ．F BC ．F CD ．一样大6、如图所示，在杠杆AOB 的A 端挂一个重为G A 的物体，B 端挂―个重为G B 的物体时，杠杆处于平衡状态，若AO=BO ，杠杆自身重力不计，则A ．G A =GB B ．G A <G BC ．G A >G BD ．无法判断7、如图所示，轻质杠杆OA 中点悬挂一重G=60N 的物体，在A 端施加一竖直向上的力F ，杠杆在水平位置平衡，则F= N ；保持F 的方向不变，将杠杆从A 位置匀速提到B 位置的过程中，力F 将（填“变大”、“不变”或“变小”）。

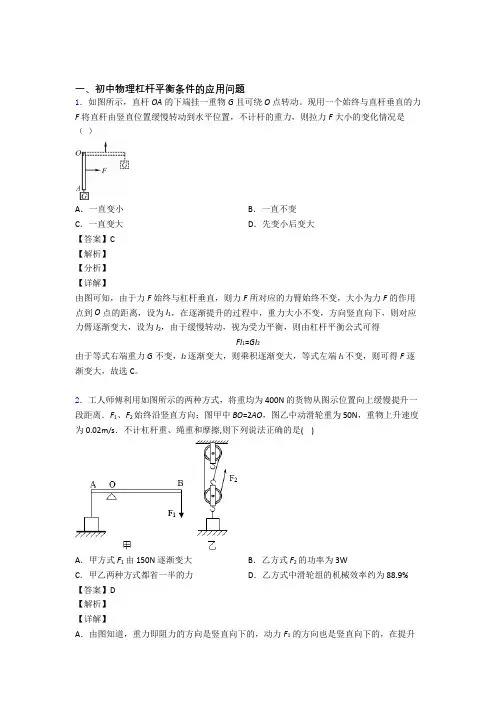

一、初中物理杠杆平衡条件的应用问题1．如图所示，直杆OA的下端挂一重物G且可绕O点转动。

现用一个始终与直杆垂直的力F将直杆由竖直位置缓慢转动到水平位置，不计杆的重力，则拉力F大小的变化情况是（）A．一直变小B．一直不变C．一直变大D．先变小后变大【答案】C【解析】【分析】【详解】由图可知，由于力F始终与杠杆垂直，则力F所对应的力臂始终不变，大小为力F的作用点到O点的距离，设为l1，在逐渐提升的过程中，重力大小不变，方向竖直向下，则对应力臂逐渐变大，设为l2，由于缓慢转动，视为受力平衡，则由杠杆平衡公式可得Fl1=Gl2由于等式右端重力G不变，l2逐渐变大，则乘积逐渐变大，等式左端l1不变，则可得F逐渐变大，故选C。

2．工人师傅利用如图所示的两种方式，将重均为 400N 的货物从图示位置向上缓慢提升一段距离．F1、F2始终沿竖直方向；图甲中BO=2AO，图乙中动滑轮重为 50N，重物上升速度为 0.02m/s．不计杠杆重、绳重和摩擦,则下列说法正确的是( )A．甲方式F1由 150N 逐渐变大B．乙方式F2的功率为 3WC．甲乙两种方式都省一半的力D．乙方式中滑轮组的机械效率约为 88.9%【答案】D【解析】【详解】A．由图知道，重力即阻力的方向是竖直向下的，动力F1的方向也是竖直向下的，在提升重物的过程中，动力臂和阻力臂的比值是： 1221L OB L OA == 所以，动力F 1 的大小始终不变，故A 错误；BC ．由于在甲图中， OB =2OA ，即动力臂为阻力臂的2倍，由于不计摩擦及杠杆自重，所以，由杠杆平衡条件知道，动力为阻力的一半，即111400N 200N 22F G ==⨯= 由图乙知道，承担物重是绳子的段数是n =3，不计绳重和摩擦，则()()211500N+50N 150N 22F G G=+=⨯=动， 即乙中不是省力一半；所以，绳子的自由端的速度是：v 绳 =0.02m/s×3=0.06m/s ， 故乙方式F 2 的功率是：P=F 2 v 绳 =150N×0.06m/s=9W ，故BC 错误；D ．不计绳重和摩擦，乙方式中滑轮组的机械效率是：400N 100%=100%=100%88.9%400N 50NW Gh W Gh G h η=⨯⨯⨯≈++有用总轮 故D 正确．3．要使图中的杠杆平衡，分别用F A 、F B 、F C 的拉力，这三个力的关系应是A ．F A ＞FB ＞F CB ．F A ＜F B ＜FC C ．F A ＞F C ＞F BD ．F A =F B =F C【答案】C【解析】【分析】【详解】 分别从支点向三条作用线做垂线，作出三个力的力臂，如图；从图可知，三个方向施力，F B 的力臂L OB 最长，其次是L OC 、L OA ，而阻力和阻力臂不变，由杠杆平衡条件1122F L F L =可知，动力臂越长动力越小，所以三个方向施力大小：F A ＞F C ＞F B ．故选C ．4．如图所示，杠杆可绕O 点转动，力F 作用在杠杆一端且始终与杠杆垂直；在将杠杆缓慢地由位置A 拉到位置B 的过程中，力F （ ）A ．变大B ．变小C ．不变D ．先变大后变小【答案】A【解析】【分析】 解答此题，首先要判断杠杆的五要素中，有哪些要素发生了变化，然后再利用杠杆的平衡条件进行分析。

一、初中物理杠杆平衡条件的应用问题1．能使杠杆OA水平平衡的最小力的方向为（）A．AB B．AC C．AD D．AE【答案】A【解析】【分析】根据杠杆平衡的条件，F1×L1=F2×L2，在杠杆中的阻力、阻力臂一定的情况下，要使所用的动力最小，必须使动力臂最长．由此分析解答．【详解】由图知，O为支点，动力作用在A点，连接OA就是最长的动力臂，根据杠杆平衡的条件，要使杠杆平衡动力方向应向上，所以最小力方向为AB．故选A．【点睛】在通常情况下，要使所用的动力最小，必须使动力臂最长，连接杠杆中支点和动力作用点这两点所得到的线段就是最长力臂．2．如图所示的轻质杠杆OA上悬挂着一重物G，O为支点，在A端用力使杠杆平衡。

下列叙述正确的是（）A．此杠杆一定是省力杠杆B．沿竖直向上方向用力最小C．沿杆OA方向用力也可以使杠杆平衡D．此杠杆可能是省力杠杆，也可能是费力杠杆【答案】D【解析】【分析】【详解】A．因为无法确定动力臂的大小，所以无法确定是哪种杠杆，故A错误；B．沿垂直杠杆向上的方向用力，动力臂最大，动力最小，最省力，故B错误；C．沿OA方向动力臂是零，杠杆无法平衡，故C错误。

D．因为杠杆的动力臂无法确定，所以它可能是省力杠杆，也可能是费力杠杆，故D正确。

故选D 。

3．如图所示，作用在A 点的各个力中，不可能使杠杆平衡的力是A ．F 3和F 4B ．F 1和F 3C ．F 2和F 4D ．F 1和F 2【答案】A【解析】【详解】因为力F 3的作用线所在的直线过支点O ，所以力F 3的力臂为0，又因为0乘以任何数都为0，所以力F 3不能使杠杆平衡；力F 4使杠杆转动方向与重物使杠杆的转动方向相同，所以力F 4不能使杠杆平衡；力F 1和F 2使杠杆转动方向与重物使杠杆转动方向相反，所以力F 1和F 2可以使杠杆平衡；故选A 。

4．如图所示为等刻度轻质杠杆，A 处挂4牛的物体，若使杠杆在水平位置平衡，则在B 处施加的力（ ）A ．可能为0.5牛B ．一定为2牛C ．一定为3牛D ．可能是4牛【答案】D【解析】【分析】【详解】 设杠杆每小格的长度为L ，若在B 点用垂直OB 竖直向下的力使杠杆在水平位置平衡，此时所用的力最小，根据杠杆平衡条件1122Fl F l =可得min 42F L G L ⋅=⋅则有min 24N 22N 44G L F L ⋅⨯===若在B 点斜拉使杠杆在水平位置平衡，由杠杆平衡条件1122Fl F l =可知2211F l F l = 则此时杠杆左边的阻力与阻力臂的乘积不变，动力臂减小，故动力将增大，故若使杠杆在水平位置平衡，在B 点施加的力2N F ≥故选D 。

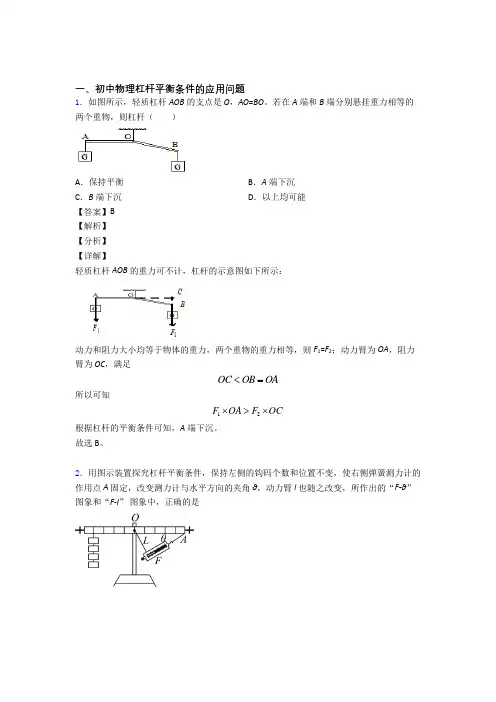

一、初中物理杠杆平衡条件的应用问题1．如图所示，轻质杠杆AOB 的支点是O ，AO=BO 。

若在A 端和B 端分别悬挂重力相等的两个重物，则杠杆（ ）A ．保持平衡B ．A 端下沉C ．B 端下沉D ．以上均可能【答案】B【解析】【分析】【详解】轻质杠杆AOB 的重力可不计，杠杆的示意图如下所示：动力和阻力大小均等于物体的重力，两个重物的重力相等，则F 1=F 2；动力臂为OA ，阻力臂为OC ，满足OC OB OA <=所以可知12F OA F OC ⨯>⨯根据杠杆的平衡条件可知，A 端下沉。

故选B 。

2．用图示装置探究杠杆平衡条件，保持左侧的钩码个数和位置不变，使右侧弹簧测力计的作用点 A 固定，改变测力计与水平方向的夹角 θ，动力臂l 也随之改变，所作出的“F -θ”图象和“F -l ” 图象中，正确的是A ．B ．C ．D ．【答案】C【解析】【详解】A ．动力F 和θ的关系，当F 从沿杆方向（水平向左）→垂直于杆方向（与水平方向成90°）→沿杆方向（水平向右），由图可知，F 对应的动力臂l =OA ×sinθ，动力臂l 先变大后变小，则动力F 先变小后变大，所以A 错误；B ．当θ等于90°时，动力臂最大，动力最小但不为零，所以B 错误；CD ．根据杠杆平衡条件Fl =F 2l 2可得：F =22F l l，由于F 2、l 2不变，则F 和l 成反比，故C 正确，D 错误。

3．有一平衡的不等臂杠杆，下面哪种情况下杠杆仍能平衡：（ ）A ．使动力、阻力的大小减少相同的数值B ．使动力、阻力的大小增加相同的数值C ．使动力臂、阻力臂增加相同的长度D ．使动力、阻力的大小增加相同的倍数【答案】D【解析】【详解】不等臂杠杆平衡时，满足F 1l 1=F 2l 2，l 1≠l 2，F 1≠F 2。

A ．使动力、阻力的大小减少相同的数值F 时，由Fl 1≠Fl 2可知，(F 1−F )l 1≠(F 2−F )l 2，故A 不符合；B ．使动力、阻力的大小增加相同的数值F 时，由Fl 1≠Fl 2可知，(F 1+F )l 1≠(F 2+F )l 2，故B 不符合；C ．使动力臂、阻力臂增加相同的长度L 时，由F 1L ≠F 2L 可知，F 1(L +l 1)≠F 2(L +l 2)，故C 不符合；D ．使动力、阻力的大小增加相同的倍数时，由F 1l 1=F 2l 2可知，nF 1×l 1=nF 2×l 2，故D 正确。

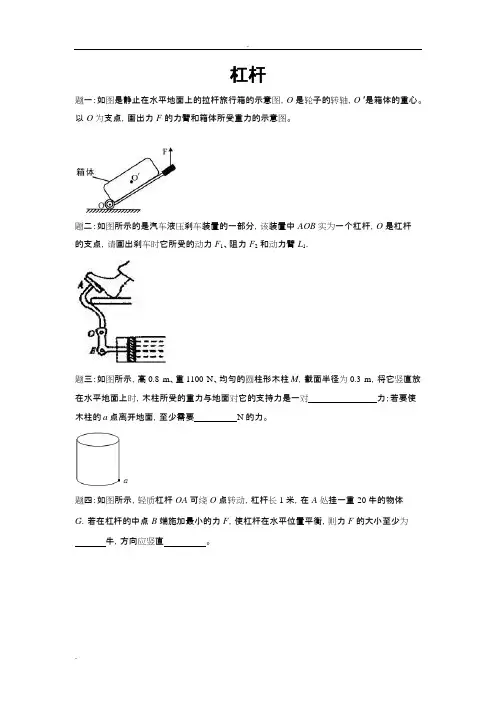

杠杆题一：如图是静止在水平地面上的拉杆旅行箱的示意图，O 是轮子的转轴，O ′是箱体的重心。

以O 为支点，画出力F 的力臂和箱体所受重力的示意图。

题二：如图所示的是汽车液压刹车装置的一部分，该装置中AOB 实为一个杠杆，O 是杠杆的支点，请画出刹车时它所受的动力F1、阻力F2和动力臂L1．题三：如图所示，高0.8 m、重1100 N、均匀的圆柱形木柱M，截面半径为0.3 m，将它竖直放在水平地面上时，木柱所受的重力与地面对它的支持力是一对力；若要使木柱的a 点离开地面，至少需要N 的力。

题四：如图所示，轻质杠杆OA 可绕O 点转动，杠杆长1 米，在A 处挂一重20 牛的物体G．若在杠杆的中点B 端施加最小的力F，使杠杆在水平位置平衡，则力F 的大小至少为牛，方向应竖直。

题五：如图所示，一个直杆可绕O 点转动，杆下挂一重物，用一个始终跟杆垂直的力F 使直杆由竖直位置A 慢慢转动到水平位置A′，在此过程中，力F 的大小（）A.始终变大B.逐渐变小C．先变小后变大D．先变大后变小题六：如图所示，OA 是一根可绕O 点自由转动的轻质杠杆，杠杆B 点悬挂一重物G，在A 端始终受到一个竖直向上的拉力F，使杆子慢慢向上转动，直至水平，在此过程中，力F 的大小将（）A.逐渐变大B.逐渐变小C.保持不变D.先变大后变小题七：如图所示是轻质杠杆AOB，在其A 端挂一重物G，若在B 端施加一个始终垂直于OB 且向下的力F，使杠杆绕点O 顺时针缓慢转动到OB 处于水平位置，则在此过程中，力F 的大小将（）A．逐渐变大B．逐渐变小C．保持不变D．先变大后变小题八：用如图所示的杠杆提升重物，如果作用在A 端的力F 始终垂直于杠杆，在将重物慢慢提升到一定高度的过程中（不超过水平位置，力F 的大小将（）A．逐渐变大B．逐渐变小C．保持不变D．先变大，后变小题fh：如图所示，物体重为8 N，轻杆可绕O 点转动，若要使轻杆在水平位置平衡，在A点应施加的最小力的大小为N，力的方向为。

2020年中考物理力学专项训练（一）杠杆随堂练（一）杠杆知识点记忆：1．杠杆：叫杠杆。

2．杠杆的五要素是：、、、、。

3．杠杆的平衡：叫杠杆平衡4．杠杆平衡的条件: 。

公式表示为：5．三种杠杆：(1)省力杠杆：L1 L2,平衡时F1 F2。

特点是，但费。

省力杠杆有撬棍，扳手，钳子，拔钉器，开瓶器，铡刀，钢丝钳L1 L2,F1 F2。

特点是，但省费力杠杆应用有胳膊，镊子，鱼竿，筷子，火钳(3)等臂杠杆：L1 L2,平衡时F1 F2。

特点是应用有杠杆力臂作图的步骤：首先确定支点然后画出动力和阻力作用线，最后过支点作动力和阻力作用线的垂线。

最小动力F1的作法关键是：动力臂L1最长，（支点到杠杆末端之间的连线当做动力臂L1，那么L1最长）然后画出L1的垂线，就是最小动力F1，还要注意F1的方向。

（二）会考题训练1．一根长1m的杠杆，左右两端分别挂有60N和20N的重物，要使杠杆在水平位置平衡，则支点O应离左端m。

2．在探究杠杆平衡条件的活动中，如图.（1）将杠杆的中点支在支架上，发现杠杆左端下沉，这时应将左端的平衡螺母向_____调或者将右端的平衡螺母向_______调，直至杠杆在________位置平衡，这样做的好处是_______.（2）在实验中，在B处挂2只质量为50 g的钩码，则在A处挂____只相同的钩码杠杆才能平衡。

若在C处用测力计拉，杠杆平衡时测力计的最小示数为N,拉力的方向应。

（3）若保持钩码的个数和位置不变，使弹簧测力计在C点由竖直向下拉改为斜向下拉，测力计的示数将_________.原因是_________ （3）在实验中不能由一次实验数据推出杠杆的平衡条件，其原因是_______________________.（4）实验做三次，得到三组数据并进行分析，这样做的目的是根据右图所示，用图上的符号，写出杠杆的平衡条件是___________________；（5）根据杠杆的平衡条件，当杠杆平衡时，填写下表中的空格：2．铡刀、镊子、筷子、钢丝钳、大扫帚、钓鱼竿、天平等工具中，属于省力杠杆的是属于等臂杠杆的是，属于费力杠杆的是。

杠杆的应用一．选择题（共11小题）1．简单机械与人类的生产活动息息相关，以下关于简单机械的说法中正确的是（）A.指甲剪是省力机械B.定滑轮是省力机械C.滑轮组既省力，又省距离，还省功D.斜面的机械效率可以达到100%2．使用下列简单机械，为了省力的是（）A.龙舟比赛用的船桨B.拔钉子的羊角锤C.理发用的剪刀D.旗杆顶的定滑轮3．如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（）A.B点为开瓶器的支点B.开瓶器受到的阻力方向为竖直向上C.使用开瓶器能省力D.使用开瓶器能省功4．如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A.安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B.要使手电筒中的3个LED灯工作时互不影响，应将它们串联C.榔头的前端做的很尖锐是通过减小受力面积来减小压强D.利用吸磁杆的磁性可吸引所有金属5．如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值．下列关于密度秤制作的说法中，错误的是（）A.每次倒入空桶的液体体积相同B.秤的刻度值向右越来越大C.悬点O适当右移，秤的量程会增大D.增大M的质量，秤的量程会增大6．校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了（）A.增大阻力臂，省力B.减小阻力臂，省力C.增大动力臂，方便D.减小动力臂，方便7．园艺师傅使用的如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（）A.增大阻力臂，减小动力移动的距离B.减小动力臂，减小动力移动的距离C.增大动力臂，省力D.减小阻力臂，省力8．中华民族有着悠久的文明历史，我国劳动人民对自然现象进行观察和研究，留下了许多有名的谚语、俗语.下列是对有关相应物理本质的解释，其中不正确的是（）A.四两拨千斤﹣﹣杠杆原理B.“潭清疑水浅”﹣﹣光发生了折射C.“花气袭人知昼暖”﹣﹣温度升高，分子的热运动加剧D.“山顶有泉，煮米不成饭”﹣﹣山顶气压较低，泉水的沸点较高9．关于简单机械，下列说法不正确的是（）A.啤酒瓶起子是一个省力杠杆，可以省距离B.滑轮组既可以省力又可以省功C.船桨是一个费力杠杆，手移动较小的距离，船桨就可以移动较大的距离D.动力臂越长的杠杆越省力10．中国语言丰富多彩，其中蕴含着许多物理知识，下列对应的物理知识不正确的是（） A.四两拨千斤﹣﹣杠杆原理B.镜花水月﹣﹣平面镜成的像是虚像C.磨刀不误砍柴功﹣﹣减小受力面积可以增大压强D.站着不如躺着﹣﹣躺着对地面的压力比站立时小11．如图所示，当人只动前臂从此位置将茶杯继续向上端起过程中，下列说法中正确的是（）A.前臂可视为省力杠杆，阻力臂变大B.前臂可视为省力杠杆，阻力臂变小C.前臂可视为费力杠杆，阻力臂变大D.前臂可视为费力杠杆，阻力臂变小二．填空题（共10小题）12．如图所示的装置中，两支笔构成了一个，可以轻松地举起很重的书，小指离支点越远，所用的力越 .13．列车上有出售食品的手推车（如图所示）．若货物在车内摆放均匀，当前轮遇到障碍物时，售货员向下按扶把，这时手推车可以视为杠杆，支点是；当后轮遇到障碍物时，售货员向上提扶把，这时支点是，手推车可以视为杠杆.14．一辆搬运砖头的独轮车，车箱和砖头所受总重力G=1200N，独轮车的有关尺寸如图所示，它是一个杠杆．推车时，人手向上的力F应为 N.15．小明在剪一根较粗的铁丝时，怎么也剪不断，请你利用学过的杠杆知识帮小明想办法剪断这根铁丝，并说明这么做的道理： .16．龙舟比赛时用的桨伸入水中部分较长，它属于（填“省力”或“费力”）杠杆，船桨向后划水，船就向前运动，说明物体间；比赛过程中，若以龙舟为参照物，则运动员是 .17．某品牌胶棉拖把的主要结构如图所示，将棉头浸泡于水中吸水，再向后拉动“拉手”，使之绕O点转动，胶棉夹将棉头中多余水分挤出.（1）该拖把中的“拉手”属于简单机械中的（选填“省力”、“等臂”或“费力”）. （2）使用这种拖把拖地时，若棉头水分含量太少，会导致棉头与地面的增大，易造成棉头损坏.18．如图所示，是两种不同的碗夹．若分别用它们把碗提起来，则前者相当于一个（选填“省力”或“费力”，下同）杠杆，后者相当于一个杠杆.19．水上运动深受人们喜爱，赛艇运动员比赛时用的桨伸入水中部分较长，它属于（填“省力”或“费力”）杠杆；船桨向后划水，船向前运动，说明物体间作用是的，停止划桨，船因具有而继续前进.20．端午节赛龙舟时，运动员一手支撑住桨柄，一手用力划桨，此时桨属于（选填“省力”或“费力”）杠杆；龙舟快速前进时，激起的“泡沫”会自动靠近船身，这是因为水流速大的地方 .21．如图所示是一个小鸟自动饮水玩具，只要这个玩具小鸟面前有水它就会不断点头饮水．这个玩具小鸟的工作原理是．若将小鸟的头部所受重力看做动力，尾部所受重力看做阻力，在小鸟工作到图示位置时，应满足的条件是 .三．解答题（共1小题）22．2015年4月25日尼泊尔发生里氏8.1级地震；如图所示，是搜救人员用杠杆将大石块撬开的情景，在只有图中器材的情况下，请你用所学知识帮他们提出一个更省力的方法，并说明理由.杠杆的应用参考答案与试题解析一．选择题（共11小题）1．简单机械与人类的生产活动息息相关，以下关于简单机械的说法中正确的是（）A.指甲剪是省力机械B.定滑轮是省力机械C.滑轮组既省力，又省距离，还省功D.斜面的机械效率可以达到100%考点：杠杆的应用；定滑轮及其工作特点；滑轮组及其工作特点；功的原理．专题：简单机械；功、功率、机械效率．分析：（1）根据指甲剪的结构可判断其中杠杆的特点；（2）定滑轮的实质是等臂杠杆；（3）根据滑轮组的特点和功的原理可做出判断；（4）机械效率永远小于1．解答：解：A、指甲剪由三条杠杆组成，其中既有省力杠杆也有费力杠杆，但其最终可以达到省力的目的，所以为省力机械，故A正确；B、定滑轮的实质是等臂杠杆，不省力也不费力，故B错误；C、滑轮组可以省力，但费距离，且不可能省功，故C错误；D、使用任何机械都要做额外功，所以机械效率不可能达到100%，故D错误．故选A．点评：本题考查了我们对生活中简单机械的应用、功的原理等的理解，难度不大．2．使用下列简单机械，为了省力的是（）A.龙舟比赛用的船桨B.拔钉子的羊角锤C.理发用的剪刀D.旗杆顶的定滑轮考点：杠杆的应用．专题：简单机械．分析：对于简单机械来说，如果要求它省力，那么动力臂就一定要大于阻力臂．选项中所列都是生活中常见的简单机械，只有逐一分析它们力臂的大小，才能判断其是否省力，同时还要注意，机械的力臂有时会随着使用方式的不同而变化．解答：解：A、划龙舟用的船桨动力臂小于阻力臂，属于费力杠杆，故A不符合题意；B、羊角锤有较长的用力柄，动力臂长于阻力臂，属于省力杠杆，故B符合题意；C、理发剪刀一般刀口部分长于刀柄，阻力臂长于动力臂，属费力杠杆，故C不符合题意；D、旗杆顶的定滑轮，不能省力，但可以改变力的方向，故D不符合题意．故选B．点评：判断一种简单机械是否省力，主要看它的力臂的分配，同一种机械在使用方式不同时，它的省力情况也会发生变化．3．如图所示，用开瓶器在A处用力开启瓶盖，下列说法正确的是（）A.B点为开瓶器的支点B.开瓶器受到的阻力方向为竖直向上C.使用开瓶器能省力D.使用开瓶器能省功考点：杠杆的应用．专题：简单机械．分析： A、杠杆绕着转动的点叫支点．B、阻碍杠杆运动的力为阻力．C、动力臂大于阻力臂的杠杆是省力杠杆；动力臂小于阻力臂的杠杆是费力杠杆．D、使用任何机械都不省功．解答：解：A、杠杆绕着转动的点叫支点，起瓶器绕C点转动，所以C点是支点；故A错误；B、阻力作用在B点，开瓶器受到的阻力方向为竖直向下的，故B错误；C、起瓶器开启瓶盖时，动力臂大于阻力臂，可看作是以C为支点的省力杠杆，故C正确．D、使用任何机械都不省功，因此使用开瓶器不能省功，故D错误．故选C．点评：本题的解题关键是通过观察实物，体会支点的位置，会分析力臂的长度变化．4．如图所示为多功能车用安全锤，以下关于安全锤的分析正确的是（）A.安全锤上配备的螺丝起子在使用时相当于一个省力杠杆B.要使手电筒中的3个LED灯工作时互不影响，应将它们串联C.榔头的前端做的很尖锐是通过减小受力面积来减小压强D.利用吸磁杆的磁性可吸引所有金属考点：杠杆的应用；增大压强的方法及其应用；磁性、磁体、磁极；串联电路和并联电路的辨别．专题：其他综合题．分析： A、结合生活经验根据动力臂与阻力臂的大小关系判断其杠杆的类型；B、并联电路中的用电器互不影响；C、增大压强的方法：在压力一定时，减小受力面积来增大压强．在受力面积一定时，增大压力来增大压强；D、磁性是指物体能吸引铁、钴、镍等物质的性质．解答：解：A、安全锤上配备的螺丝起子在使用时，动力臂大于阻力臂，因此属于省力杠杆，故A正确；B、使手电筒中的3个LED灯工作时互不影响，它们应是并联，故B错误；C、榔头的前端做的很尖锐是在压力一定时，减小受力面积来增大压强，故C错误；D、磁性是指物体能吸引铁、钴、镍等物质的性质．因此利用吸磁杆的磁性不能吸引所有金属，故D错误．故选A．点评：平时学习物理知识时要多联系生活实际、多举例、多解释，提高利用所学物理知识分析实际问题的能力．5．如图，小明用一轻质杠杆自制简易密度秤的过程中，在A端的空桶内分别注入密度已知的不同液体，改变物体M悬挂点B的位置，当杠杆在水平位置平衡时，在M悬挂点处标出相应液体的密度值．下列关于密度秤制作的说法中，错误的是（）A.每次倒入空桶的液体体积相同B.秤的刻度值向右越来越大C.悬点O适当右移，秤的量程会增大D.增大M的质量，秤的量程会增大考点：杠杆的应用．专题：简单机械．分析：根据杠杆平衡的条件F1L1=F2L2对各个选项注意分析即可．解答：解：A、在液体体积相同时，液体的密度越大，质量越大，因此只有每次倒入空桶的液体体积相同，才能通过杠杆平衡条件得出液体质量的大小，从而判断液体密度的情况，故A正确；B、当A端的空桶内的液体密度越大时，根据杠杆平衡的条件可知，在M悬挂点处标出相应液体的密度值越大，故应将M向右移动，故B正确；C、悬点O适当右移，阻力臂减小，根据杠杆平衡的条件F1L1=F2L2，可知秤的量程会减小，故C错误；D、增大M的质量，根据杠杆平衡的条件F1L1=F2L2，秤的量程会增大，故D正确．故选C．点评：本题关键是正液体体积相同确运用杠杆的平衡条件，同时在处理方程的时候也要注意技巧．6．校工用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀的轴处靠近，这样做是为了（）A.增大阻力臂，省力B.减小阻力臂，省力C.增大动力臂，方便D.减小动力臂，方便考点：杠杆的应用．专题：简单机械．分析：利用杠杆平衡条件F1L1=F2L2，阻力和动力臂不变，动力随阻力臂的增大而增大．解答：解：在同样的情况下，往剪刀轴O靠近，减小了阻力臂，而阻力和动力臂不变，由F1L1=F2L2可知，动力会变小，因此可以省力．故选B．点评：本题考查了杠杆平衡条件的应用，利用杠杆平衡条件分析问题，要抓住不变的量，根据变化的量进行分析解答．7．园艺师傅使用的如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O处靠近，这样做的目的是为了（）A.增大阻力臂，减小动力移动的距离B.减小动力臂，减小动力移动的距离C.增大动力臂，省力D.减小阻力臂，省力考点：杠杆的应用．专题：简单机械．分析：利用杠杆平衡条件F1L1=F2L2，阻力和动力臂不变，动力随阻力臂的增大而增大．解答：解：在同样的情况下，往剪刀轴O靠近，减小了阻力臂，而阻力和动力臂不变，由F1L1=F2L2可知，动力会变小，因此可以省力．故选D．点评：本题考查了杠杆平衡条件的应用，利用杠杆平衡条件分析问题，要抓住不变的量，根据变化的量进行分析解答．8．中华民族有着悠久的文明历史，我国劳动人民对自然现象进行观察和研究，留下了许多有名的谚语、俗语.下列是对有关相应物理本质的解释，其中不正确的是（）A.四两拨千斤﹣﹣杠杆原理B.“潭清疑水浅”﹣﹣光发生了折射C.“花气袭人知昼暖”﹣﹣温度升高，分子的热运动加剧D.“山顶有泉，煮米不成饭”﹣﹣山顶气压较低，泉水的沸点较高考点：杠杆的应用；沸点及沸点与气压的关系；光的折射现象及其应用；分子的运动．专题：光的折射、光的色散；汽化和液化、升华和凝华；分子热运动、内能；简单机械．分析：本题综合了力学、热学、光学的相关知识，分别利用杠杆原理、分子热运动、分子热运动和光的折射知识分析．解答：解：A、当动力臂大于阻力臂时，杠杆是省力的，“四两拨千斤”正是应用了省力杠杆的原理，故A正确；B、当光从水底斜射入空气时发生折射，当人逆着折射光线看时，看到的是水底的虚像，比实际位置偏高，使人看到池底比实际的浅，故B正确；C、温度越高，花香分子运动的速度加快，扩散加快，人闻到花香，故C正确；D、由于大气压随高度的增加而减小，所以在山顶气压低，液体的沸点也低，所以水沸腾时温度低，不能把食物煮熟，故D错误．故选D．点评：该题考查了多个知识点，但都属于基础知识，难度不大．9．关于简单机械，下列说法不正确的是（）A.啤酒瓶起子是一个省力杠杆，可以省距离B.滑轮组既可以省力又可以省功C.船桨是一个费力杠杆，手移动较小的距离，船桨就可以移动较大的距离D.动力臂越长的杠杆越省力考点：杠杆的应用．专题：简单机械．分析：（1）杠杆的种类有三种：①省力杠杆，动力臂大于阻力臂，省力但费距离；②费力杠杆，动力臂小于阻力臂，费力但省距离；③等臂杠杆，动力臂等于阻力臂，既不省距离也不省力．（2）根据功的原理省功的机械是不存在的；滑轮组可以改变力的大小，也可以改变力的方向，也可以既改变力的大小又改变力的方向．解答：解：A、啤酒瓶起子在使用时，动力臂大于阻力臂，是一个省力杠杆，但费距离，故A不正确；B、由功的原理可知，使用任何机械都不省功，滑轮组可以省力，但不能省功，故B不正确；C、船桨是一个费力杠杆，可以省距离，手移动较小的距离，船桨就可以移动较大的距离，故C正确；D、杠杆的省力情况取决于动力臂和阻力臂的大小关系，并不是动力臂越长越省力，故D不正确．故选ABD．点评：涉及到的简单机械的内容比较多，平日注意相关知识的积累，难度还是不大的．10．中国语言丰富多彩，其中蕴含着许多物理知识，下列对应的物理知识不正确的是（）A.四两拨千斤﹣﹣杠杆原理B.镜花水月﹣﹣平面镜成的像是虚像C.磨刀不误砍柴功﹣﹣减小受力面积可以增大压强D.站着不如躺着﹣﹣躺着对地面的压力比站立时小考点：杠杆的应用；压力及重力与压力的区别；增大压强的方法及其应用；光的反射．专题：其他综合题．分析：解答此题需要先认真分析俗语中用到的物理知识，然后与所给的物理知识相对比．解答：解：A、当动力臂大于阻力臂时，杠杆是省力的，“四两拨千斤”正是应用了省力杠杆的原理，故A正确；B、花和月亮在水中形成像，属于平面镜成像，是光的反射形成的，所成像是虚像，故B正确；C、刀磨后变得锋利，是应用减小受力面积来增大压强的原理，故C正确；D、人无论站着还是躺着，对地面的压力都等于自身的重力，是不变的，但躺着受力面积增大了，对地面的压强减小，所以人感觉舒服，故D错误．故选D．点评：该题考查了杠杆、重力、压强等多个知识点，要求学生能够从现象的形成来确定对应的物理知识．11．如图所示，当人只动前臂从此位置将茶杯继续向上端起过程中，下列说法中正确的是（）A.前臂可视为省力杠杆，阻力臂变大B.前臂可视为省力杠杆，阻力臂变小C.前臂可视为费力杠杆，阻力臂变大D.前臂可视为费力杠杆，阻力臂变小考点：杠杆的应用．专题：简单机械．分析：解决此类题目关键是找到支点，然后判断是动力臂大还是阻力臂大，就可得出结论．解答：解：由图可知，以前臂为杠杆，肱二头肌收缩为动力，水杯的压力为阻力，动力臂小于阻力臂，是费力杠杆，当上抬时，阻力作用线到支点的垂直距离变短，阻力臂变小，故A、B、C错误，D正确．故选D．点评：这类题目，可由动力臂和阻力臂的长度大小比较来判断是省力杠杆还是费力杠杆，当动力臂大于阻力臂时，是省力杠杆，当动力臂小于阻力臂时，是费力杠杆．二．填空题（共10小题）12．如图所示的装置中，两支笔构成了一个杠杆，可以轻松地举起很重的书，小指离支点越远，所用的力越小 .考点：杠杆的应用．专题：简单机械．分析：杠杆是可以绕某一固定点转动的硬棒，根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂分析解答．解答：解：杠杆是一根可以绕固定点转动的硬棒，由图可知，两支笔构成了一个杠杆；可以轻松地举起很重的书，当小指离支点越远，即动力臂增大，根据杠杆的平衡条件：动力×动力臂=阻力×阻力臂，即：F1L1=F2L2，可知，所用的力越小．故答案为：杠杆；小．点评：本题考查了学生对杠杆的概念以及杠杆平衡条件的掌握，属于基础知识的考查，比较简单．13．列车上有出售食品的手推车（如图所示）．若货物在车内摆放均匀，当前轮遇到障碍物时，售货员向下按扶把，这时手推车可以视为省力杠杆，支点是后轮；当后轮遇到障碍物时，售货员向上提扶把，这时支点是前轮，手推车可以视为省力杠杆.考点：杠杆的应用．专题：简单机械．分析：（1）解决此题要知道杠杆的五要素是：支点、动力、阻力、动力臂、阻力臂；（2）由杠杆的平衡条件可知：当动力臂大于阻力臂时，较为省力．解答：解：（1）当前轮遇障碍物A时，售货员向下按扶把，这时动力臂大于阻力臂，则手推车可看成省力杠杆，支点是后轮；（2）当后轮遇到障碍物A时，售货员向上提扶把，这时支点是前轮，显然动力臂大于阻力臂，此时手推车可看成是省力杠杆．故答案为：省力；后轮；前轮；省力．点评：（1）解决此类问题要结合杠杆的五要素和杠杆的平衡条件进行分析解答；（2）杠杆类型根据动力臂和阻力臂的长短判断．14．一辆搬运砖头的独轮车，车箱和砖头所受总重力G=1200N，独轮车的有关尺寸如图所示，它是一个省力杠杆．推车时，人手向上的力F应为 360 N.考点：杠杆的应用；杠杆的平衡分析法及其应用．专题：简单机械．分析：结合图片和生活经验，先判断独轮车在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；再根据杠杆平衡原理计算人手向上的力的大小．解答：解：独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆．根据杠杆平衡原理F1L1=F1L1得，FL1=GL2，F×1m=1200N×0.3mF=360N．故答案为：省力；360．点评：本题考查了杠杆平衡条件的应用，正确理解杠杆平衡条件是解题的关键．15．小明在剪一根较粗的铁丝时，怎么也剪不断，请你利用学过的杠杆知识帮小明想办法剪断这根铁丝，并说明这么做的道理：在钳柄上套铁管；根据杠杆的平衡条件，阻力和阻力臂一定时，动力臂越长越省力 .考点：杠杆的应用．专题：简单机械．分析：根据杠杆的平衡条件，相同条件下，动力臂越长越省力．解答：解：可以在钳柄上套铁管；根据杠杆的平衡条件，阻力和阻力臂一定时，动力臂越长越省力，所以我们可以想办法增加动力臂的长度．故答案为：在钳柄上套铁管；根据杠杆的平衡条件，阻力和阻力臂一定时，动力臂越长越省力．点评：此题考查杠杆的应用，具有很强的现实性，便于激发学生的学习兴趣，符合新课程理念．此题答案不唯一，合理即可．16．龙舟比赛时用的桨伸入水中部分较长，它属于费力（填“省力”或“费力”）杠杆，船桨向后划水，船就向前运动，说明物体间力的作用是相互的；比赛过程中，若以龙舟为参照物，则运动员是静止的 .考点：杠杆的应用；运动和静止的相对性；力作用的相互性．专题：运动和力；简单机械．分析：（1）根据杠杆的力臂之间的关系，可判断船桨是属于哪种类型的杠杆；（2）物体间力的作用是相互的；（3）判断物体的运动与静止时，要看物体相对于参照物的位置是否发生改变．解答：解：龙舟比赛时用的桨伸入水中部分较长，它使用时动力臂小于阻力臂，属于费力杠杆；船桨向后划水，船就向前运动，说明物体间力的作用是相互的；比赛过程中，若以龙舟为参照物，运动员的位置没有发生改变，所以是静止的．故答案为：费力；力的作用是相互的；静止的．点评：本题以龙舟赛为内容，考查了杠杆的应用，力的作用特点，运动与静止的判断等多个知识点，都是基础知识的应用．17．某品牌胶棉拖把的主要结构如图所示，将棉头浸泡于水中吸水，再向后拉动“拉手”，使之绕O点转动，胶棉夹将棉头中多余水分挤出.（1）该拖把中的“拉手”属于简单机械中的省力（选填“省力”、“等臂”或“费力”）. （2）使用这种拖把拖地时，若棉头水分含量太少，会导致棉头与地面的摩擦增大，易造成棉头损坏.考点：杠杆的应用；增大或减小摩擦的方法．专题：简单机械．分析：（1）结合图片和生活经验，判断拉手在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆；（2）增大摩擦的方法：增大接触面的粗糙程度、增大压力等．解答：解：（1）该拖把中的“拉手”的支点在O点，当手拉动拉手时，拉力是动力，动力作用点在拉手末端，胶棉夹对拉手的阻力作用点在中间位置，所以动力臂大于阻力臂，属于简单机械中的省力杠杆．（2）使用这种拖把拖地时，若棉头水分含量太少，会导致棉头与地面的摩擦增大，易造成棉头损坏．故答案为：（1）省力；（2）摩擦．点评：本题综合考察杠杆的应用、增大摩擦的方法，体现了物理知识和生活的密切联系，要在平时多观察、多思考．18．如图所示，是两种不同的碗夹．若分别用它们把碗提起来，则前者相当于一个费力（选填“省力”或“费力”，下同）杠杆，后者相当于一个省力杠杆.考点：杠杆的应用．专题：简单机械．分析：结合图片和生活经验，首先判断碗夹在使用过程中，围绕转动的支点，根据支点的位置比较动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：如图，在使用两种不同的碗夹时．图甲中，支点在顶端，动力臂小于阻力臂，相当于一个费力杠杆；图乙中，支点在底端，动力在上端，动力臂大于阻力臂，相当于一个省力杠杆．故答案为：费力；省力．。

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A 端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．二、选择题2、图所示的简单机械中，属于费力杠杆的是（）A．道钉撬B．火钳C．钢丝钳 D．天平3、如图所示的杠杆，动力F的力臂是( )A．OD B．OF C．OA D．OC4、人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（）A．筷子可以省距离 B．所有剪刀都一定省力C．定滑轮可以省力 D．撬棒越短一定越省力5、在如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．修树剪子 B．核桃夹子 C．取碗夹子 D．羊角锤子6、如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是( )A．l1 B．l2 C．l3D．l47、如图是一种切甘蔗用的铡刀示意图．下列说法中正确的是( )A．刀刃很薄，可以增大压力； B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断 D．手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3，ρ铝=2.7×103kg/m3，如图所示，A端挂的实心铁块，B端挂的实心铝块，两金属块均浸没在水中，等臂杠杆平衡，若将两个盛水杯撤去，则（）A．A端向下，B端向上 B．A端向上，B端向下C. A端向下，B端向下D. A端向上，B端向上三、作图题9、如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡．试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)．11、如图所示，画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向．12、如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆．用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂．13、在西昌到成都的T8866次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.15、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．17、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

人教版中考物理复习专题专练——杠杆的动态平衡分析一、单选题1．如图所示，轻质杠杆AO可绕O点无摩擦转动，AB=BC=CO，用细线将重物悬挂在A点，在C 点施加图示方向的拉力F，在杠杆保持水平静止的情况下（）A．此杠杆属于省力杠杆B．当重物的悬挂点右移时，F将增大C．若改沿图中虚线方向施力，F将增大D．若物重增加1N，F的大小增加6N2．如图所示，设作用在A端的力F始终与杆垂直，把挂有重物的杠杆从图示位置慢慢转动到水平位置的过程中，力F的大小将（）A．逐渐变小B．先变小，后变大C．逐渐变大D．先变大，后变小3．如图所示，在长为L的轻质均匀杠杆OA的中点处悬挂一重物，在杠杆的最右端施加一个始终与杠杆垂直的力F，杠杆保持平衡，此时杠杆与水平方向夹角为30°（如图实线部分所示）。

若不考虑杠杆的自重和阻力，则杠杆从图示位置转到水平位置的过程中（）A．拉力F逐渐变大，拉力不做功B．拉力F逐渐变小，拉力做功为GLC．拉力F逐渐变大，拉力做功为14GLD．拉力F保持不变，拉力做功为12GL4．如图所示，在轻质杠杆的中点处吊一重物G，左端能绕固定点O转动，右端施加一个始终竖直向上的动力F，使杠杆缓慢地从OA转至OB，则在转动过程中（）A．F与它的力臂乘积不变B．F的力臂不变，F的大小变大C．F的力臂变大，F的大小变大D．F的力臂变大，F的大小不变5．如图所示，在轻质杠杆OA的中点悬挂一个重物G，在A端施加一竖直向上的拉力F，如果保持F的方向不变，将杠杆从A位置匀速提升到B位置的过程中，拉力F的大小将（）A．变大B．不变C．变小D．无法判断6．如图所示，杠杆OAB可绕支点O自由转动，动力F作用在杠杆B端且始终与杠杆垂直，将杠杆缓慢地由倾斜位置①拉至水平位置②的过程中（）A．F不变，杠杆是省力杠杆B．F变大，杠杆是省力杠杆C．F不变，杠杆是费力杠杆D．F变大，杠杆是费力杠杆7．如图所示，一直杆可绕O点转动，杠杆下端挂一重物，为了提高重物，在杆的中心，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆（）A．始终是省力杠杆B．始终是费力杠杆C．先是省力的，转动45度角后是费力的D．先是省力的，转动30度角后是费力的8．如图所示，绕固定点O转动的轻质杠杆，中点处挂一重物G，端点处有一个始终垂直于杠杆的拉力F，使其缓慢地向图中A位置移动到B的过程中，关于拉力F的说法正确的是（）A．一直增大B．先变大后变小C．先变小后变大D．保持不变9．如图所示，轻质杠杆OA可绕固定点O转动，A处挂一重物G，B处有一个始终垂直于OA的拉力F，使杠杆缓慢地向图中虚线位置移动的过程中，关于拉力F的说法正确的是（）A．先变小后变大B．先变大后变小C．一直增大D．保持不变10．如图所示，重力不计的杠杆可绕O点无摩擦转动，在A端用轻质细绳悬挂一质量为200g的物体M，同时在B点施加一个始终垂直于杠杆的拉力F B，杠杆绕O点匀速转动到虚线位置，OA＝3m，AB＝1m。

中考物理总复习《杠杆与滑轮》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，勤劳的工人借用滑轮匀速提升重物，这样做（）A．省力，同时可以省功B．省力，但降低了做功效率C．既省力，也改变施力的方向D．既不省力，也不改变施力的方向2．一个结构坚固的水塔因地基松软而倾斜，为阻止水塔继续倾斜，救援队借助山石用钢缆拉住水塔。

下列方案中，钢缆对水塔拉力最小的是（）A．B．C．D．3．如图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆由竖直位置转动到水平位置，在这个过程中（）A ．杠杆始终是省力的B ．杠杆始终是费力的C ．杠杆先是省力的后是费力的D ．杠杆先是费力的后是省力的4．如图所示，自行车的手闸（图中深色部分）是一个杠杆，图中关于该手闸工作时的示意图正确的是A ．B ．C ．D ．5．如图所示是小丽同学总复习时归纳的图形，其中正确的是（ ）A ．重力的图示B ．1F 、2F 的力臂C．晶体的熔化图线D．磁体的磁感线6．生活中的许多场景都蕴含了物理知识，关于如图描述正确的是（）A．图甲，擀面皮说明力可以改变物体的运动状态B．图乙，钢笔吸墨水利用了大气压强C．图丙，给自行车轴加润滑油是为了增大摩擦D．图丁，手距离筷子夹菜端越远越省力7．自行车是一种轻便、利于环保的交通工具，从它的结构和使用来看，用到了许多物理知识，下列说法中正确的是()A．为了减小摩擦，轮胎上制有花纹B．为了骑行省力，链条与其连接的两个齿轮组成滑轮组C．车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识D．晚上灯光照在自行车尾部，尾灯会发光这是利用了光的折射原理8．下列作图中，正确的是A．物体静止在斜面上时受到的力B．通过透镜的光线C．电磁铁D．杠杆的力臂9．“给我一个支点和一根足够长的棍，我就能撬起整个地球．”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是A．B．C．D．10．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R的规格为“20Ω1A”，在保证电路安全的前提下，下列说法正确的是（）A．若油量表是用甲表改装的，则油面越高其读数越大B．图中的杠杆就其使用目的而言，属于等臂杠杆C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3AD．加油过程中，电路消耗的最大功率与最小功率之比为2:1二、填空题11．用如图所示的实验器材“探究杠杆的平衡条件”，其中每个钩码的质量相等。

初三物理杠杆练习题答案杠杆是物理学中的重要概念，它在力学中有着广泛的应用。

初三学生在学习杠杆时，往往会遇到一些练习题，通过解答这些练习题可以加深对杠杆原理的理解。

本文将为大家提供一些常见的初三物理杠杆练习题的答案。

1. 题目：如图所示，杠杆AB以A点为支点，A点到B点的距离为2m，AB两端分别放置质量分别为10kg和20kg的物体，求杠杆处于平衡时的支点A到物体20kg的距离。

答案：根据杠杆原理，杠杆处于平衡时，左力臂乘以左力矩等于右力臂乘以右力矩。

设杠杆处于平衡时，A点到物体20kg的距离为x米，则左力臂为2 - x米，左力矩为10 * (2 - x) = 20 * x。

解方程可得x =1.33米，即支点A到物体20kg的距离为1.33米。

2. 题目：如图所示，杠杆AB以A点为支点，A点到B点的距离为3m，杠杆平衡时，杠杆上物体的总质量为30kg，求物体A和物体B的质量分别是多少。

答案：根据杠杆原理，杠杆平衡时，左力臂乘以左力矩等于右力臂乘以右力矩。

设物体A的质量为x kg，物体B的质量为(30 - x) kg，则左力臂为3 - x米，右力臂为x米。

根据杠杆原理得到方程 (3 - x) * x = (30 - x) * x。

解方程可得x = 15kg，即物体A的质量为15kg，物体B的质量为15kg。

3. 题目：如图所示，杠杆AB以A点为支点，A点到B点的距离为4m，杠杆平衡时，在A点施力F可以使物体B保持在水平位置。

已知物体A的质量为10kg，物体B的质量为20kg，求力F的大小。

答案：根据杠杆原理，力F的大小等于物体A产生的力矩除以物体B产生的力矩的比值，并且该比值等于物体B的重力除以物体A的重力。

假设力F的大小为P牛顿，则物体A产生的力矩为 10 * 9.8 * 4 = 392P，物体B产生的力矩为 20 * 9.8 * 4 = 784。

根据杠杆原理得到方程392P / 784 = 20 / 10，解方程可得P = 10牛顿，即力F的大小为10牛顿。

中考物理总复习《杠杆》专项训练题(附含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图所示，下列使用中的工具，可认为是费力杠杆的是（）A．核桃夹B．瓶盖起子C．螺丝刀D．食品夹2．图1是我国古代劳动人民搬运巨木时的场景，简化装置如图2所示，则下列杠杆中与之同类的是（）A．夹起食物的筷子B．拔钉子的羊角锤C．托盘天平D．钓鱼竿3．下列说法中正确的是（）A．用平面镜整理仪表时，若人远离平面镜，人的像变小B．用筷子夹食物时，筷子是费力杠杆C．排球被垫起上升的过程中，其重力势能转化为动能D．菜刀磨得锋利更容易切割食物，是因为增大了压力4．五一国际劳动节，学校开展“我劳动我光荣”主题活动，如图是军军同学拖地时使胶棉吸水拖把，关于“吸水拖把”所涉及的物理知识，下列说法中错误的是（）A ．胶棉上有条纹——为了减小摩擦力B ．挤压胶棉形变——力能改变物体的形状C ．拉动拉手脱水——拉杆AC 是省力杠杆D ．使用拖把拖地——利用滑动摩擦5．如图所示，小明将梨子和苹果分别放在轻杆的两侧，轻杆顺时针转起来（ ）A ．可以确定苹果的质量大于梨子的质量B ．将梨子向右移动适当的位置杠杆可以在水平位置平衡C ．对苹果施加一个竖直向上的力杠杆可以在水平位置平衡，此时支点受到的压力大小不变D ．将苹果和梨子的位置对调，若杆逆时针转动就能比较苹果和梨子的质量大小6．一均匀木板AB ，B 端固定在墙壁的转轴上，木板可在竖直面内转动，恰好使木板水平放置，如图所示，现在水平力F 将C 由A 向B 匀速推动过程中,推力F 将（ ）A ．大小不变B ．逐渐增大C ．先增大后减小D ．先减小后增大7．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。

则（ ）A ．F F >乙甲，因为甲方法的动力臂长B ．F F <甲乙，因为乙方法的阻力臂长C ．F F >乙甲，因为乙方法时阻力臂短D ．F F =乙甲，因为动力臂都是阻力臂的2倍8．如图所示，为小明用杠杆自制的简易密度秤。

中考物理总复习《杠杆》专项测试题(附带答案) 学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图是某兴趣小组用轻质杆制作的杆秤，经测试发现量程偏小。

下列操作能使杆秤量程变大的是（）A．将a点向左移B．将b点向右移C．换一个质量较小的秤砣D．将a、b点都向左移等长距离2．如图所示是生活中一些常见杠杆，其中属于省力杠杆的是（）A．起重机的吊臂B．开瓶扳手C．船桨D．托盘天平3．如图所示，使用下列工具时，属于省力杠杆的是（）A．羊角锤B．筷子C．钓鱼竿D．扫帚4．如图所示是我们日常工作生活中所使用到的机械，按图中所示的情景使用过程中没有省力的是（）A．B．C．D．5．如图甲所示，早在春秋时期人们就使用桔槔提水，大大减轻了劳动强度。

图乙是桔槔的简化模型，它相当于一根轻质杠杆，其中OB=4OA，C为配重，重力为1200N。

提水时，人拉绳子使桶下降；当水桶中装满水时，人用100N的力沿竖直方向向上拉绳子，使桔槔缓慢匀速提升水桶，此时杠杆处于平衡状态。

则水桶和水的总重力为（）A．200N B．300N C．400N D．500N6．在某班级组织的以“发现生活中的物理”为主题的综合实践活动中，学生们在一景区发现了一个压水井（如图所示），我们也把它叫做活塞式抽水机。

它利用活塞的来回移动来排出井筒中的空气，然后在大气压的作用下，把水抽出来。

下列关于压水井的描述，正确的是（）A．压水井的手柄是一个费力杠杆B．无论多深的水都可以被它抽到地面C．压手柄一直用竖直向下的力时最省力D．让小朋友的手靠近手柄末端时会更省力7．如图所示，O为杠杆MN的支点，OM：ON=1：3，物块A和B分别挂在M、N两端，杠杆恰好平衡。

已知物块A、B的体积之比为2：1，则A、B两物体物质的密度之比是（）A．1：3B．3：1C．3：2D．2：38．各式各样的剪刀都是一对对杠杆，下列剪刀，最省力的是（）A．B．C．D．二、填空题9．在如图示装置中，轻质杠杆OA可绕左端O点转动，OA为1米，OB为0.5米．B点挂一个质量为10千克的物体P，在A端加一个竖直向上的力F A，杠杆在水平位置平衡．求:(1)物体P的重力G的大小．(2)拉力F A的大小．(3)小红、小杨两位同学在此基础上，通过实验发现改变A端拉力F方向也可以使杠杆在水平位置平衡，只是拉力F的大小有所变化．他俩接着画了杠杆OA所受动力、阻力、动力臂和阻力臂(如图(a)(b)所示)进行分析，得出以下初步结论:小红认为：当F A与杠杆OA的夹角为90°时，l A>l B，为省力杠杆；小杨认为：当F A与杠杆OA的夹角为20°时，l A>l B,，为费力杠杆；①请判断:他俩所画的示意图即图(a) 和(b)是否正确?若不正确，请指出错误所在．①请判断：小红的结论是的，小杨的结论是的．(均选填“正确”或“错误”)①请你根据所学的数学知识猜想，是否有可能存在F A与杠杆OA的夹角为θ时，该杆为等臂杠杆?若有可能，则θ角为多少度(不需要解题过程) ?若没有可能，说明理由．10．如图所示，在杠杆C点挂上钩码，在转轴O上套有半径大小为R的圆形纸板，纸板圆心也在O点。
