杠杆专题训练

杠杆练习题及答案一、选择题1. 杠杆的五要素包括：A. 支点、力臂、动力、阻力、杠杆本身B. 支点、力臂、动力、阻力、杠杆长度C. 支点、力臂、动力、阻力、杠杆角度D. 支点、力臂、动力、阻力、杠杆重量2. 动力臂与阻力臂之比等于：A. 动力与阻力之比B. 阻力与动力之比C. 动力与阻力之和D. 动力与阻力之差3. 省力杠杆的特点是什么？A. 动力臂小于阻力臂B. 动力臂大于阻力臂C. 动力臂等于阻力臂D. 动力臂与阻力臂无关4. 以下哪个杠杆是省力杠杆？A. 剪刀B. 鱼竿C. 钳子D. 撬棍5. 杠杆平衡的条件是：A. 动力等于阻力B. 动力臂等于阻力臂C. 动力乘以动力臂等于阻力乘以阻力臂D. 动力乘以阻力臂等于阻力乘以动力臂答案：1. A 2. A 3. B 4. C 5. C二、填空题6. 杠杆分为________、________和________三种类型。

7. 杠杆的平衡条件是动力乘以动力臂等于阻力乘以________。

8. 当动力臂大于阻力臂时，杠杆是________杠杆。

9. 动力臂和阻力臂的长度之和等于________的长度。

10. 杠杆的支点是杠杆绕着________的点。

答案：6. 省力杠杆、费力杠杆、等臂杠杆 7. 阻力臂 8. 省力 9. 杠杆 10. 转动三、简答题11. 请解释什么是杠杆的力臂，并举例说明。

12. 描述一下如何使用杠杆原理来提高工作效率。

答案：11. 力臂是指从支点到力的作用线的距离。

例如，在使用撬棍时，撬棍与地面的接触点是支点，而撬棍上的力作用点到支点的距离就是力臂。

12. 利用杠杆原理提高工作效率，可以通过增加动力臂的长度来减少所需的动力。

例如，使用钳子时，钳子的手柄部分较长，这样可以在不增加手部力量的情况下，更轻松地夹紧物体。

四、计算题13. 已知一个杠杆的支点到动力作用点的距离是0.5米，到阻力作用点的距离是2米，动力是100牛顿。

求阻力的大小。

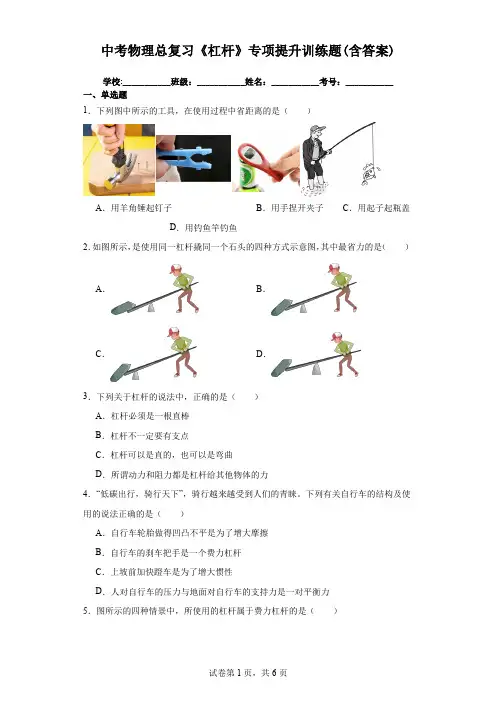

试卷第1页，共6页 中考物理总复习《杠杆》专项提升训练题(含答案) 学校:___________班级：___________姓名：___________考号：___________一、单选题 1．下列图中所示的工具，在使用过程中省距离的是（ ）A ．用羊角锤起钉子B ．用手捏开夹子C ．用起子起瓶盖D ．用钓鱼竿钓鱼 2．如图所示，是使用同一杠杆撬同一个石头的四种方式示意图，其中最省力的是（ ） A ． B ．C ．D ．3．下列关于杠杆的说法中，正确的是（ ）A ．杠杆必须是一根直棒B ．杠杆不一定要有支点C ．杠杆可以是直的，也可以是弯曲D ．所谓动力和阻力都是杠杆给其他物体的力4．“低碳出行，骑行天下”，骑行越来越受到人们的青睐。

下列有关自行车的结构及使用的说法正确的是（ ）A ．自行车轮胎做得凹凸不平是为了增大摩擦B ．自行车的刹车把手是一个费力杠杆C ．上坡前加快蹬车是为了增大惯性D ．人对自行车的压力与地面对自行车的支持力是一对平衡力5．图所示的四种情景中，所使用的杠杆属于费力杠杆的是（ ）A ．撬棒B．羊角锤C．核桃夹D．食品夹6．如图所示，将一轻质木板在其中点处用一支点O支撑，使其静止在水平方向上，这时有两个杂技运动员同时从O点分别向着木板的两端匀速行走，在行走的过程中为了使木板在水平方向始终保持平衡，则A．两人的质量一定相等B．两人行走的速度大小一定相等C．两人的质量与行走速度大小的乘积一定相等D．两人对木板的压力一定相等7．如图所示．A点的弹簧测力计无论是竖直向下还是倾斜向下都可以使杠杆水平，由杠杆的平衡条件可知()A．倾斜拉动，弹簧测力计的示数较大B．竖直拉动，弹簧测力计的示数较大C．两种方法弹簧测力计的示数相等D．无论弹簧测力计怎样拉动，弹簧测力计的示数都小于物重8．如图所示，要使杠杆平衡，在A点所用的力分别为F1、F2、F3，其中用力最小的是（）A．沿竖直方向的力F1B．沿垂直于杠杆OA方向的力F2试卷第2页，共6页C．沿水平方向的力F3D．无法判断9．如图所示为等刻度的轻质杠杆，在A处挂一个重为4N的物体，若要使杠杆在水平位置平衡，则在B处施加的力（）A．可能是6NB．可能是1NC．一定是2N D．一定是4N10．甲物体静止在水平地面上时，对地面的压强为6×105Pa，甲物体的底面积为1.5×10-4m2。

可编辑修改精选全文完整版杠杆专题练习1、省力杠杆的动力臂阻力臂。

（选填“大于”、“小于”或“等于”）2、阻力臂为动力臂4倍的杠杆是杠杆（选填“省力”或“费力”）；若该杠杆受到的阻力为20N，则当动力为 N时，杠杆处于平衡状态。

3、各式各样的剪刀都是一对杠杆。

右图中，剪刀是省力杠杆；理发时应选用剪刀。

(选填“甲”或“乙”)4、如图所示的四种情景中，所使用的杠杆属于费力杠杆的是5、在钳子、起子、镊子、钓鱼竿、锄刀、筷子这些工具中，属于费力杠杆的是，天平是杠杆。

6、杠杆的平衡是指杠杆处于____________或_________________状态。

7、如图所示，O为支点，每小格长度相等，每个钩码质量相等。

现在A处挂两个钩码，要使杠杆平衡，应在处挂4个这样的钩码。

8、下列测量工具没有利用杠杆原理的是（）A．弹簧测力计B．杆秤C．台秤D．托盘天平9、如图所示，起瓶器开启瓶盖时，可看作是A．以B为支点的费力杠杆 B．以B为支点的省力杠杆C．以A为支点的费力杠杆 D．以A为支点的省力杠杆10、要使如图的杠杆水平平衡，可采取的做法是：A．支点两端各减少一个钩码; B．支点两端各增加一个钩码;C．支点左端增加一个钩码; D．支点左端减少一个钩码.11、杠杆中，动力的力臂用L表示，图中所画力臂正确的是：三、计算题12、长lm的杠杆水平放置，支点在距左端0．8m处，现在左端挂20N重的物体，要使杠杆在水平位置平衡，应在杠杆的最右端挂的重物是多重。

13、如图13所示，轻质杠杆OA可绕O点转动，杠杆长0.2米，在它的中点B处挂一重30牛的物体G。

若在杠杆上A端施加最小的力F，使杠杆在水平位置平衡，则力F 的方向？大小为多少牛？14、学好科学需要手脑并用，请画出下图中作用在杠杆上的两个力F1、F2的力臂。

17、(2分)如图13是用螺丝刀撬起图钉的示意图，O为支点，A为动力作用点，F2为阻力．请在图中画出阻力F2的力臂l2及作用在A点的最小动力F1的示意图．18、在图①中用力的示意图画出物体A受到的重力。

中考物理总复习《杠杆》专题提升训练-附答案学校:___________班级：___________姓名：___________考号：___________1．如图，在探究杠杆平衡条件时，左边的钩码个数和位置保持不变，右边弹簧测力计的作用点固定，只改变测力计与水平方向的角度θ，则能描述测力计示数F与θ关系的图象是（）A．B．C．D．2．如图所示，质地均匀的圆柱体，在拉力F的作用下，由实线位置匀速转到虚线所示位置，整个过程中，拉力F 始终作用于A点且与OA保持垂直（OA为圆柱体横截面的直径），圆柱体在转动过程中不打滑。

则下列分析正确的是（）A．拉力F逐渐变小B．拉力F逐渐变大C．由于拉力F的力臂始终保持最长，拉力F始终保持最小值不变D．条件不足，无法判断第2题图第3题图第4题图3．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。

则（）A．F甲＞F乙，因为甲方法的动力臂长B．F甲＜F乙，因为乙方法的阻力臂长C．F甲＞F乙，因为乙方法时阻力臂短D．以上说法都不对4．园艺师傅使用如图所示的剪刀修剪树枝时（）A．尽量让树枝靠近O点，手握剪刀的位置远离O点B．尽量让树枝远离O点，手握剪刀的位置靠近O点C．树枝和手离O点的距离无论远近，修剪树枝时都费力D．树枝和手离O点的距离无论远近，修剪树枝时都省力5．如图是我们课本中的小制作﹣蜡烛跷跷板：将一根蜡烛垂直插入大号缝衣针，缝衣针的两端分别放在两个玻璃杯上，用小刀加工蜡烛两端，使其能水平平衡，跷跷板就做成了，关于此跷跷板，下列说法正确的是（）A．跷跷板两侧的蜡烛必须一样长B．蜡烛的两端粗细不同，也能用来做跷跷板，但两端的重必须相等C．点燃后的蜡烛必须要两端燃烧速度相同，才能使带火苗的跷跷板往复翘动D．点燃后的蜡烛即使两端燃烧速度不同，也能使带火苗的跷跷板往复翘动第5题图第6题图第7题图第8题图6．在我国古代，简单机械就有了许多巧妙的应用，护城河上安装的吊桥装置就是一个例子，如图所示。

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A 端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．二、选择题2、图所示的简单机械中，属于费力杠杆的是（）A．道钉撬B．火钳C．钢丝钳 D．天平3、如图所示的杠杆，动力F的力臂是( )A．OD B．OF C．OA D．OC4、人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（）A．筷子可以省距离 B．所有剪刀都一定省力C．定滑轮可以省力 D．撬棒越短一定越省力5、在如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．修树剪子 B．核桃夹子 C．取碗夹子 D．羊角锤子6、如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是( )A．l1 B．l2 C．l3D．l47、如图是一种切甘蔗用的铡刀示意图．下列说法中正确的是( )A．刀刃很薄，可以增大压力； B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断 D．手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3，ρ铝=2.7×103kg/m3，如图所示，A端挂的实心铁块，B端挂的实心铝块，两金属块均浸没在水中，等臂杠杆平衡，若将两个盛水杯撤去，则（）A．A端向下，B端向上 B．A端向上，B端向下C. A端向下，B端向下D. A端向上，B端向上三、作图题9、如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡．试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)．11、如图所示，画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向．12、如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆．用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂．13、在西昌到成都的T8866次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.15、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．17、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

12.1 杠杆（专题训练）【九大题型】一．杠杆及其五要素（共5小题）二．力臂的画法（共6小题）三．杠杆的平衡条件（共11小题）四．探究杠杆的平衡条件（共4小题）五．杠杆的动态平衡分析（共10小题）六．杠杆的平衡分析法及其应用（共5小题）七．杠杆中最小力的问题（共6小题）八．杠杆的分类（共4小题）九．杠杆的应用（共7小题）一．杠杆及其五要素（共5小题）1．（2023春•临沭县校级月考）如图所示为桥梁结构和侧翻时的示意图，下列说法中不正确的是（）A．该桥梁可以看成是以桥墩为支点的杠杆B．超载车辆只要走在桥梁中间就不会对桥梁造成危害C．车辆的超载对桥梁路面的危害极大，要严禁超载D．该超载车辆行驶在路一侧，对桥梁的压力和压力的力臂乘积过大，造成桥梁侧翻2．（2023秋•沭阳县校级月考）如图是教室壁挂式实物展台示意图，MN为展示台，PQ为连杆拉柱展示台，m为展示物。

以下是展示台承载展示物时杠杆的示意图，其中正确的是（）A．B．C．D．3．（2023春•固始县期末）关于杠杆，下列说法中正确的是（）A．杠杆一定是一根直的硬棒B．杠杆的支点一定在杠杆上，且在杠杆的中间位置C．作用在杠杆上的动力一定与杠杆的阻力方向相反D．力臂可能在杠杆上也可能不在杠杆上4．（2023春•太平区校级月考）如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆A′B′C′在起作用，对两个杠杆的认识是：ABC是杠杆，支点是；A′B′C′是杠杆，支点是。

5．（2023春•崂山区校级月考）如图所示，一名同学在做俯卧撑，如果把人的躯干看成一个杠杆，该杠杆的支点是（填图中字母）点，动力是（选填“手掌对地面的压力”或“地面对手掌的支持力”），阻力是。

二．力臂的画法（共6小题）6．（2024•中山市校级开学）杠杆在我国古代就有了许多巧妙地应用，护城河上安装的吊桥就是一个杠杆，它的支点是C点，在将吊桥匀速拉起的过程中，请在图中画出动力臂。

杠杆原理训练题及详细解析【典型例题】类型一、杠杆的概念及力臂1、（2016春•南京校级月考）下列关于杠杆的说法中正确的是（）A．杠杆的力臂一定在杠杆上B．支点到阻力作用线的距离就是阻力臂C．支点到动力作用点的距离就是动力臂D．力臂的长度不可能为零【思路点拨】杠杆是能在力的作用下绕着固定点转动的硬棒；根据对杠杆的支点、力臂和作用力的了解可逐一做出判断。

【答案】B【解析】A、杠杆的力臂是从支点到力的作用线的距离，力臂不一定在杠杆上，故A错误；B、根据力臂的概念，支点到阻力作用线的距离就是阻力臂，故B正确；C、支点到动力作用线的距离就是动力臂，而不是到动力作用点的距离，故C错误；D、当力的作用线通过支点时，力臂的长度正好为零，故D 错误，故选B。

【总结升华】熟知并正确理解杠杆的定义和五个要素，是我们学习杠杆最基本的要求。

举一反三：【变式】关于力臂，下列说法不准确的是（）A 力臂一定在杠杆上B 支点到动力的作用线的距离叫动力臂C 支点到阻力的作用线的距离叫阻力臂D力的作用线通过支点，这个力的力臂为零【答案】A2、如图所示，轻质杠杆的支点在O点，在杠杆A点用力F1竖直向上拉。

请画出拉力F1的力臂和作用在杠杆上阻力F2的示意图。

【答案】如图所示【解析】杠杆A点用力F1竖直向上拉，那么F1就是动力，物体的重力G 就是阻力F2。

【总结升华】画力臂的步骤：首先在杠杆的示意图上，确定支点O，再从支点O向力的作用线作垂线，画出垂足，则支点到垂足的距离就是力臂。

力臂用虚线表示，支点到垂足用大括号勾出，并用字母L1表示是动力臂。

注意力臂是从支点到力的作用线的垂直距离，不要错误地理解为从支点到力的作用点的距离。

举一反三：【变式】如图所示，杠杆AO在力F1、F2的作用下处于静止状态，L1是力F1的力臂，在图中画出力F1。

【答案】类型二、杠杆的平衡条件3、小明在做“研究杠杆平衡条件”实验时进行了如下实验步骤：把杠杆的中点支在支架上；把钩码挂在杠杆的两边,改变钩码的位置使杠杆平衡；记下两边钩码的重量,并用尺量出它们的力臂,分别填入实验数据的表格内；改变力和力臂的数值,做三次实验；求出各次实验的动力乘以动力臂和阻力乘以阻力臂的数值。

人教版八年级物理杠杆习题专题练习杠杆精选题专题练一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持不变D．先变小后变大2．室内垃圾桶平时桶盖关闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起作用，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆3．如图所示，在调节平衡后的杠杆两侧，分别挂上相同规格的钩码，杠杆处于平衡状态．如果两侧各去掉一个钩码，下列说法正确的是（）A．左端下沉C．仍然平衡4．人体内的杠杆大多是由肌肉和骨骼组成的．图中属于省力杠杆的是（）A．B．C．B．右端下沉D．无法判断D．咬工具抬起手臂踮起脚尖抬起头5．地震灾害发生后，救护人员第一时间赶到灾区抢救伤员，所采取的措施和用到的器材中，包含着许多物理知识．下列说法正确的是（）A．用听诊器可以改变伤员的心跳声和呼吸声的音调B．生命探测仪利用了红外线能够灭菌的特点C．夹取消毒棉擦伤口的镊子是费力杠杆，虽然费了力，但省了距离D．用针筒抽取药液时，药液因受到针筒的吸引力作用而进入针筒6．下列四个图中，所作力F的力臂L，正确的是（）A．B．C．D．7．下列机械或工具的使用，属于费力杠杆的是（）A．B．C．D．羊角锤筷子起瓶器独轮车8．如图所示的简单机械中，属于费力杠杆的是（）A．B．C．D．9．如图所示，工人用撬棒撬起石块，O为支点．此撬棒属于（）A．省力杠杆，但费距离B．省力杠杆，且省距离C．费力杠杆，且费距离D．费力杠杆，但省距离10．下列几种工具，使用时属于费力杠杆的是（）A．测量质量的天平B．剪铁皮的剪刀C．撬铁钉的锤子D．夹取食物的筷子11．如图所示，活塞式抽水机手柄可以看作是绕O点转动的杠杆，它在动力F1和阻力F2的作用下，处于平衡状态，则（）A．F1•OC=F2•OAB．C．D．F1•OD=F2•OBF1•OE=F2•O AF1•OE=F2•OB12．如图为用瓶起开启瓶盖的情景，关于该瓶起使用时的杠杆示意图正确的是（）A．B．C．D．二．填空题（共3小题）13．如图所示是我们常用的指甲钳，使用时，通常把手放在_________（选填“A”或“B”）点，锉刀上刻有花纹是为了增大_________．14．自行车是中国老百姓最常用的交通工具．如图所示，从自行车的结构和使用来看，它涉及了许多物理知识．请你填写如表中的“应用举例”和“物理原理”．使用举例物理原理或说明问题如脚蹬半径大于传动齿轮半径相当于省力杠杆的轮轴①_________（1）车座做成马鞍形②_________（2）减少转动轴的磨擦和能耗③_________（3）紧握刹车制，可把车停下④_________（4）稍稍用力转动车把，车的运动方向就改变15．如图所示的杆秤是民间的一种测量工具．使用时，将待测物体挂在秤钩A上，用手拎住秤钮B或C（相当于支点），秤砣D在秤杆E上移动，当杆秤水平平衡时就可以在秤杆上读出读数．1）从科学的角度来看，杆秤应该是一种丈量物体_________的工具．2）根据杠杆平衡的条件分析，使用杆秤时，当从秤纽C 换到秤纽B时，最大测量值将变_________．（3）目前用电子秤取代杆秤，目的是防止不法商贩采取将秤陀质量_________（填“增大”、“减少”），达到“短斤缺两”获暴利．三．解答题（共11小题）16.在如图所示中，O是杠杆的支点，画出力F的力臂并用字母L标明．17．轻质杆OA的A端挂一重物，在绳子拉力作用下保持静止，请画出图中绳对A点的拉力F1及对应的力臂L1．18．如图所示，O为支点，请画出力F的力臂l．19．如图甲是果农修剪树枝的情景，图乙是图甲明亮部分的简化图，F1是铰剪受到的动力，B是阻力的感化点．请在图乙中标出支点O的位置，并作出阻力F2和动力臂L1．20．如图所示，粗细均匀的金属棒上端悬挂在转轴上，下端静止在地面上．画出以O为支点重力G的力臂l和地面对金属棒的支持力示意图．21．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：1）鱼线对钓鱼竿拉力F2的示意图；2）F1的力臂．22．某剧组为拍摄需要，设计了如图所示的装置来改变照明灯的高度．轻质杠杆ABO可绕O点转动，在图中画出ABO所受阻力F2的示意图，并画出动力臂L1和阻力臂L2．23．如图是液压汽车起重机的示意图．O为支点，F1为动力，B为阻力作用点．试画出动力F1的力臂L1以及作用在吊臂上的阻力F2的示意图．24．在研究杠杆平衡前提尝试中：尝试次数动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cmk1151.5101）通常情况下调治两端螺母让杠杆在水平位置平衡，起优点_________．2）在调节杠杆之前，杠杆停在了如图所示的位置，为了使杠杆在水平位置平衡，应将平衡螺母向_________（填左”或“右”）调节．3）杠杆调节平衡后，在此后的实验中_________（填“可以”或“不可以”）通过旋动两端的平衡螺母来使杠杆恢复平衡．4）XXX仅做一次尝试并记录了相关数据，如表中所示，就得出了杠杆平衡前提是：F1L1=F2L2的结论，这明显是不可靠的，原因是_________．25．在“探究杠杆平衡条件”实验中，利用在杠杆两端挂钩码的方法做实验，实验装置如图所示．1）调治杠杆在水平位置平衡时，发觉杠杆右端下沉．应把杠杆右端的平衡螺母向_________（选填“左”或“右”）调治．2）尝试时仍旧使杠杆在水平位置平衡，如许做有什么优点？3）记录的尝试数据以下表．尝试次数动力F1/N动力臂l1/cm阻力F2/N阻力臂l2/cm13.0102.01522.5202.52031.0301.030根据表中的信息，得出F1L1=F2L2的结论．这个结论是否具有普遍性？_________．原因是：_________．（4）如果用杠杆一端挂钩码另一端用弹簧测力计竖直向下拉的方法做实验．请分析说明用这种方法做实验的好处．_________．26．在探究“杠杆的平衡前提”尝试中：1）尝试前，杠杆停在如图甲所示的位置，XXX应该将杠杆右端平衡螺母向_________（填“左”或“右”）调治，使杠杆在水平位置平衡，如许做的目的是便于丈量_________的大小．2）杠杆在水平位置平衡后，在杠杆左边挂上钩码，在右边用测力计竖直向下拉，使杠杆在水平位置重新平衡，如图乙所示，当测力计的示数如图丙所示，则此时测力计的拉力大小是_________N．3）以测力计拉力为动力F1，钩码重力为阻力F2，多次调整力与力臂的大小来进行测量，得出的数据如表所示：实验次数动力臂L/cm动力F1/N阻力F2/N阻力臂L2/cmxxxxxxxxxxxxxx32.分析表中数据得出：杠杆的平衡条件是_________．4）在本实验中需要进行多次测量的目的是_________．A．减小误差B．求平均值C．使结论具有普遍性5）当测力计由竖直方向变为向右倾斜下拉并保持杠杆在水平位置平衡，如图1所示，此过程中测力计的拉力F_________（填“变大”“不变”或“变小”）6）杠杆在生活中有着遍及的使用，如图2所示是剪铁皮的铰剪，在使用时，它属于_________杠杆（填“省力”或“费力”）．参考谜底与试题解析一．选择题（共12小题）1．如图所示，一根粗细均匀的铁棒AB静止在水平地面上，现用力F将铁棒从水平地面拉至竖直立起．在这个过程中，力F作用在B端且始终与铁棒垂直，则用力F将（）A．逐渐变大B．逐渐变小C．保持稳定D．先变小后变大考点：杠杆的动态平衡阐发；杠杆的平衡阐发法及其使用．专题：简朴机械．分析：杠杆的平衡条件：F1L1=F2L2，在抬起的过程中，利用杠杆的平衡条件来分析F大小的变化．解答：解：如下图所示：在抬起的过程中，阻力F2稳定，F与铁棒始终垂直，所以动力臂L1稳定，因为铁棒的位置的变化，导致了阻力F2的阻力臂L2在变小，根据杠杆的平衡条件可得：FL1=F2L2可知，L1、F2都不变，L2变小，所以F也在变小．故选B．点评：此题考查了杠杆平衡条件的应用，确定阻力臂的变化是此题的难点．2．室内垃圾桶平时桶盖封闭不使垃圾散发异味，使用时用脚踩踏板，桶盖开启，根据室内垃圾桶的结构示意图，可确定桶中有两个杠杆在起感化，两杠杆支点为O1、O2．则对应的杠杆分别为（）A．省力杠杆省力杠杆B．省力杠杆费力杠杆C．费力杠杆费力杠杆D．费力杠杆省力杠杆考点：杠杆的分类．专题：简朴机械．分析：结合图片，先判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．解答：解：如图所：用脚踩踏板时，O1点是支点，动力感化在A点，阻力感化在B点．脚踩下踏板时，动力臂大于阻力臂，属于省力杠杆；桶盖开启时，支点是O2，动力作用在C点，阻力作用在D点．在打开盖子的过程中，动力臂小于阻力臂。

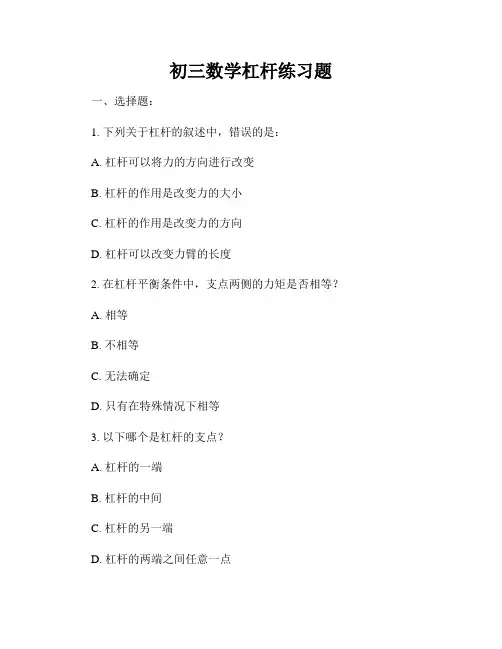

初三数学杠杆练习题一、选择题：1. 下列关于杠杆的叙述中，错误的是：A. 杠杆可以将力的方向进行改变B. 杠杆的作用是改变力的大小C. 杠杆的作用是改变力的方向D. 杠杆可以改变力臂的长度2. 在杠杆平衡条件中，支点两侧的力矩是否相等？A. 相等B. 不相等C. 无法确定D. 只有在特殊情况下相等3. 以下哪个是杠杆的支点？A. 杠杆的一端B. 杠杆的中间C. 杠杆的另一端D. 杠杆的两端之间任意一点4. 下列哪个可以让杠杆的力矩增大？A. 增大施力点到支点的距离B. 减小杠杆长度C. 改变杠杆的材质D. 改变支点的位置5. 下列哪个是杠杆组成的必要条件？A. 杠杆必须是刚性的B. 杠杆必须是弹性的C. 杠杆必须是透明的D. 杠杆必须是导电的二、填空题：1. 若一个杠杆在支点的左侧施加的力的力矩为15N·m，杠杆右侧施加的力的力矩为30N·m，则该杠杆处于_________状态。

2. 杠杆平衡条件中，力矩的单位是_________。

3. 若杠杆平衡条件成立，力臂的长度为2m，施加的力为10N，则支点另一侧所需的施加力为_________。

4. 若一杠杆平衡，支点两侧的力矩分别为10N·m和20N·m，则支点两侧的力的比值为_________。

三、解答题：1. 一个质量为5kg的物体位于一个杠杆的左侧，施加在物体上的力为30N，杠杆的长度为3m，支点到杠杆左侧的距离为2m。

求杠杆的平衡位置。

2. 一个杠杆的质量为2kg，长度为4m，支点到杠杆右侧的距离为1.5m。

杠杆的左侧施加了一个力矩为20N·m的力。

求在右侧施加的力的大小和方向。

3. 一个杠杆的长度为5m，支点到杠杆右侧的距离为1m。

支点右侧施加的力为40N，其力矩为200N·m。

求在杠杆左侧施加的力的大小和方向。

四、解析题：小明用一根杠杆将一个物体抬起来，杠杆的一端放在地面上作为支点，杠杆的另一端与物体相连。

专题09《杠杆》压轴培优题型训练【六大题型】【题型1】..............................................................................................................错误！未定义书签。

【题型2力臂的问题及画法】 (4)【题型3】 (6)【题型4】 (8)【题型5杠杆的应用】 (10)【题型6的探究】 (12)【题型1】1．如图所示，用细绳将甲物体挂在轻质杠杆的A端，将乙物体挂在轻质杠杆的B端，已知甲物体底面积为0.01m2，乙物体的质量为3kg，杠杆在水平位置平衡时，甲物体对地面的压强为2500Pa，OA：OB＝2：5。

则下列说法错误的是（）A．甲物体的重力为100NB．若将乙物体的悬挂点向左移动，甲物体对地面的压力会增大C．杠杆B端所挂物体的质量为4kg时，物体甲刚好离开地面D．移动支点O的位置，使AO：AB＝1：4时，物体甲对地压力为零2．如图所示，长为213cm的轻质杠杆的两端分别悬挂A、B两个体积相同的实心金属球，已知A球为铁铝合金球，B为铝球，将支点放置在距A球悬挂位置71cm的O点处时杠杆在水平位置平衡，把A球浸没在水中，将支点移动到O′点处时杠杆再次在水平位置平衡，则A球中铁的体积V铁和铝的体积V铝之比及O′点的位置为（ρ铁＝7.9×103kg/m3，ρ铝＝2.7×103kg/m3）（）A．V铁：V铝＝27：25，O′点在O点右侧10cm处B．V铁：V铝＝25：27，O′点在O点右侧10cm处C．V铁：V铝＝27：25，O′点在O点右侧61cm处D．V铁：V铝＝25：27，O′点在O点右侧61cm处3．杆秤是人类发明的各种衡器中历史最悠久的一种，映射出中国古代劳动人民的聪明才智。

如图是杆秤的示意图，秤钩上不挂物体，提起秤纽，当秤砣移动到C点时，杆秤刚好水平平衡，C点就是杆秤的，杆秤上的刻度是（选填“均匀”或“不均匀”）的。

物理杠杆专项练习一．选择题共12小题1．如图所示,在均匀杠杆的A处挂3个钩码,B处挂2个钩码,杠杆恰好在水平位置平衡,已知每个钩码的质量均为50g,若在A,B两处各加1个钩码,那么杠杆A．右边向下倾斜 B．左边向下倾斜C．仍保持水平位置平衡D．无法确定杠杆是否平衡2．如图所示,体积之比为1：2的甲、乙两个实心物块,分别挂在杠杆两端,此时杠杆恰好水平平衡,则甲、乙两个物块的密度之比为A．1：1 B．1：2 C．2：1 D．4：13．如图所示的工具中,在使用时属于费力杠杆的是A．羊角锤B．核桃夹子 C．撬棒 D．食品夹子4．下列图中的简单机械,不能省力但能省距离的是A．自行车的脚踏装置 B．盘山公路C．划船用的船桨D．动滑轮5．如图所示,在“探究杠杆的平衡条件”实验中,已知杠杆上每个小格长度为2cm,当弹簧测力计在A点斜向上拉与水平方向成30°角杠杆,使杠杆在水平位置平衡时,下列说法正确的是A．动力臂为0.08m B．此时为省力杠杆C．弹簧测力计的示数为4N D．钩码总重为2N6．如图,O为拉杆式旅行箱的轮轴,OA为拉杆．现在拉杆端点A处施加力F,使箱体从图中位置绕O点缓慢逆时针转至竖直位置．若力F的大小保持不变,则力F的方向应A．垂直于OA B．竖直向上 C．沿OA向上D．水平向左7．如图所示,手持弹簧测力计竖直向上拉,使杠杆处于水平平衡状态,弹簧测力计的示数是5N,OA=80cm,AB=20cm,则物体的重是A．20N B．4NC．1.25N D．条件不足,无法判断8．如图所示,杠杆处于平衡状态且刻度均匀,各钩码质量相等,如果在杠杆两侧挂钩码处各增加一个质量相等的钩码,杠杆会A．左端下沉 B．右端下沉 C．仍然平衡 D．无法判断9．小明实验小组利用如图所示装置探究“杠杆平衡条件”时,在杠杆两侧挂上不同个数的钩码,移动钩码使杠杆在水平位置平衡．这样三次实验后得出结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．下列能帮助他得出正确结论的操作是A．去掉一侧钩码,换用弹簧测力计在去掉钩码的一侧竖直向下拉B．增加钩码个数,再多次实验使结论更具普遍性C．去掉一侧钩码,换用弹簧测力计在去掉钩码的一侧竖直向上拉D．去掉一侧钩码,在挂钩码的一侧换用弹簧测力计斜向上拉10．如图是“探究杠杆的平衡条件”实验装置,当弹簧测力计逐渐向右倾斜,但杠杆仍然保持水平平衡．关于拉力F的大小及其力臂变化情况正确的是A．F变小,力臂变小B．F变大,力臂变大C．F变小,力臂变大D．F变大,力臂变小11．如图所示的四种用具在正常使用的过程中,属于省力杠杆的是A．用夹子夹取盘子B．托盘天平C．用筷子夹食品D．用起子起瓶盖12．如图所示,OB是以O点为支点的杠杆,F是作用在杠杆B端的力．图中线段AB与力F 的作用线在一条直线上,且OA⊥AB、AC⊥OB．哪条线段表示力F的力臂A．AB B．AC C．AO D．BO二．填空题共15小题13．如图所示,在探究“杠杆平衡条件”的实验中,调节杠杆在水平位置平衡后,在A点悬挂4个钩码每个钩码重0.5N,用调好的弹簧测力计沿竖直方向拉杠杆上的B点,使杠杆再次平衡,则弹簧测力计的示数为N；将测力计转向图中虚线方向的过程中,始终保持杠杆平衡,则测力计的示数将选填“变大”、“变小”或“不变”．14．如图所示,杠杆水平放置且自重忽略不计,O是支点,左侧挂一重物,动力F1大小为3N,整个装置处于静止状态,则物体的重力为N．此时杠杆属于杠杆选填“省力”或“费力”．15．如图所示,一长为3m的粗细不均匀的水泥电线杆,用竖直向上的力F1=1200 N可将A端抬起B端仍在地面上,用竖直向上的力F2=600 N可将B端抬起．则该水泥杆重G= N,重心与A端距离x= m．16．如图所示,AB为一轻质杠杆,O为支点,在O点两侧分别悬挂体积相等的实心铜球和实心铁球,杠杆在水平位置平衡．若将两球分别远离O点向外移动相同的距离未脱离杠杆,则选填“铜球”或“铁球”一端下降．17．如图所示是室内垃圾桶的结构示意图,使用时用脚踩踏板时桶盖开启,根据垃圾桶的结构示意图,开启桶盖时．我们忽略掉等次要因素,抓住可以绕固定点O2转动的主要因素,可以把桶盖看作一个．18．如图所示,在已经处于水平位置平衡的杠杆的A点悬挂两个总重为2N的钩码,在B点用弹簧测力计竖直向上拉,使杠杆在水平位置再次平衡,则拉力应为N,此时的杠杆属于选填“省力”或“费力”杠杆．如果测力计的量程为0～5N,在支点不变的情况下,采用图中的杠杆,能较为精确地测量出悬挂物体的最大质量为kg．g取10N/kg19．如图中,车和砖头总重1000N,则人手向上的力F= N,这个独轮车属于杠杆．20．如图所示是列车上常用的手推车,车内货物均匀摆放．车前行时,需经过障碍物．当车的前轮遇到障碍物A时,售货员向下按扶把,这时手推车可以视为杠杆,若手推车和货物总重200N,动力臂和阻力臂之比为2：3,则服务员作用在扶把上的动力为N．当后轮遇到障碍物A时,售货员竖直向上提扶把,这种情况下,手推车可以视为杠杆选填“省力”或“费力”．21．如图,一质量分布均匀、重为80N的铁球与轻杆AB焊接于A点后悬挂于竖直墙壁的B 点,轻杆的延长线过球心O,轻杆AB的长度是铁球半径的三分之二,在铁球上施力,可以使铁球绕B点转动,要使铁球刚好离开墙壁,施加在铁球上的力至少为N,请在图中画出此力的示意图．右上图22．如图甲所示,杠杆调节水平平衡后,在A处挂3个钩码,要想杠杆继续保持不平衡,则需要在B处挂个钩码,如图乙所示,O为杠杆的支点,为了提高重物P,用一个跟杠杆保持垂直的力使杠杆由竖直位置转动到水平位置,在这个过程中,杠杆选填“始终省力”、“始终费力”、“先省力后费力”或“先费力后省力”23．如图所示,O为轻质杠杆的支点,OA=40cm,AB=10cm,B点所挂物体重60N,要使杠杆在水平位置平衡,则在A点至少加一个竖直向上,大小为N的动力,这是一个选填“省力”或“费力”杠杆．24．某同学分别用如图所示的甲、乙两种方法挑着同一物体行走,甲图中肩受到的压力乙图中肩受到的压力；甲图中手施加的力乙图中手施加的力．填大于、小于或等于．25．如图所示,质量不计的木板AB长1.6m,可绕固定点O转动,离O点0.4m的B端挂一重物G,板的A端用一根与水平地面成30°夹角的细绳拉住,木板在水平位置平衡时绳的拉力是8N,木板水平平衡．1在图上作出绳拉木板的力臂；2求重物G的大小为多少3然后在O点的正上方放一质量为0.5kg的小球,若小球以20cm/s的速度由O点沿木板向A 端匀速运动,问小球至少运动多长时间细绳的拉力减小到零取g=10N/kg,绳的重力不计选做26．如图是一根曲杆,可绕O点转动,C点处悬挂着一个物体．若在A点施加一个最小的力使杠杆在图示位置平衡,请画出这个力F和它的力臂．27．根据“探究杠杆的平衡条件”实验要求,完成下列各题：1实验开始时,杠杆的位置如图甲所示．小明通过调节杠杆右端的螺母向移动左/右,使杠杆在水平位置平衡,然后进行下面的实验探究．2要使图乙中杠杆平衡,应在a处挂个钩码题中的每个钩码都是相同的．3当弹簧测力计由图丙的竖直地拉着变成倾斜地拉着,使杠杆在水平位置静止时,弹簧测力计的示数将变大/不变/变小．4有同学根据自己的实验数据,得到如下结论：动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离．这个结论与杠杆的平衡条件不符,原因是实验过程中没有选填序号：①改变力的大小②改变力的方向③改变力的作用点④多次进行实验．5小明对原来装置进行改装如丁图,与丙图比较,同样用竖直向上的力,将两个相同的钩码,提升相同的高度,机械效率高的是丙/丁图；若利用丁图,小明两次将钩码分别挂在A 点和C点,使钩码上升同样的高度,那么机械效率A/C/一样的高．答案：一．选择题：1．A；2．D；3．D；4．C；5．D；6．B；7．B；8．A；9．D；10．D；11．D；12．C；二．填空题：13．1；变大；14．6；省力；15．1800；1；16．铜球；17．桶盖的形状；杠杆；18．1.5；省力；3；19．300；省力；20．300；省力；21．30；22．5；先省力后费力；23．75；费力；24．小于；小于；27．右；1；变大；②；丙；C；。

杠杆练习题和答案答案：杠杆练习题和答案一、选择题1.下列关于杠杆的说法中，错误的是：A.杠杆原理是基于力矩平衡的。

B.一根长臂杠杆的力臂长度比短臂杠杆的力臂长。

C.使用杠杆可以通过减小力的大小来增加力臂的长度。

D.一个杠杆系统中，力臂越长，所需的力越小。

答案：B2.以下哪种杠杆在原理上与其他三种杠杆不同？A.一级杠杆B.二级杠杆C.三级杠杆D.匀速旋转杠杆答案：D3.杠杆的力矩等于：A.力乘以力臂长度B.力除以力臂长度C.力乘以力臂长度的倒数D.力除以力臂长度的倒数答案：A4.一个杠杆系统中，力臂为10cm，力矩为20Nm，求作用力的大小。

A.20NB.2NC.200ND.0.2N答案：B5.以下哪个条件会使杠杆系统失去平衡？A.作用力等于力臂乘以力的大小B.力矩平衡C.杠杆组成的图形是完全对称的D.力金字塔的高度等于底边长度乘以重力加速度答案：A二、填空题1.杠杆原理是基于力的__________。

答案：平衡2.力臂是指作用力施加点__________杠杆支点的距离。

答案：相对于3.与力臂成__________的力会产生较大的力矩。

答案：垂直4.一个杠杆系统中，力臂长度为10cm，作用力大小为10N，则力矩为__________。

答案：100Nm5.在一个杠杆系统中，力臂的长度与力矩成__________关系。

答案：正比三、计算题1.一个力臂长为20cm的杠杆系统处于平衡状态，如果力的大小为40N，求杠杆支点处的反作用力。

答案：80N解析：根据杠杆原理，力臂乘以力的大小等于反作用力的力臂乘以反作用力的大小，即20cm * 40N = 反作用力的力臂 * 反作用力的大小。

由此可得反作用力的大小为80N。

2.一个杠杆系统中，力臂长度为15cm，作用力大小为20N，求力矩的大小。

答案：300Nm解析：力矩等于力的大小乘以力臂的长度，即20N * 15cm = 300Nm。

3.一个杠杆系统中，力矩为200Nm，力臂长度为25cm，求作用力的大小。

杠杆原理作图练习题一、作图题1、如图8所示，O点为杠杆的支点，画出力F的力臂，并用字母L表示。

2、渔夫用绳子通过竹杠拉起渔网，如图14所示．请在图上画出（1)绳子AB对杆拉力F1的力臂L1．(2）渔网对杆的拉力F2的示意图及该力的力臂L2．3、筷子是我国传统的用餐工具,它应用了杠杆的原理，如图所示,请你在右图中标出这根筷子使用时的支点O,并画出动力F1和阻力臂L2。

5、如图所示，用一根硬棒撬一块石头，棒的上端A是动力作用点。

（1)在图上标出:当动力方向向上时，杠杆的支点a ；当动力方向向下时,杠杆的支点b.（2）在杠杆上画出撬动石头动力F为最小时的方向。

6、（10·宿迁）为使杠杆ON在图乙位置能保持静止，需在M点施加一个力F．画出物体A对杆的拉力的力臂和在M点对杆的最小拉力F的示意图；7、（10·百色）图是吊车吊起重物的情景,点O是起重臂OB的支点。

请在图中作出F1、F2的力臂L 1、L2.8、（10·茂名）（2分)如图所示，铡刀工作时的动力F1，O为支点。

请在图中作出动力臂L1和铡刀受到的阻力F2的示意图。

9、（10·河南）如图11所示，在课桌的C点用最小的力把桌腿B抬离地面，在抬起时桌腿A没有滑动，请在C点画出这个力的示意图，并标出它的力臂l.10、（10·德州)如图所示，轻质杠杆可绕O转动，杠杆上吊一重物G,在力F作用下杠杆静止在水平位置，l 为F的力臂，请在图中作出力F的示意图及重物G所受重力的示意图。

11、如图所示，F1是作用在抽水机手柄A点的动力,O为支点，请在图中画出F1的力臂l1。

12、利用钓鱼竿钓鱼的示意图如图所示，O为支点，F1是手对鱼竿的作用力，请画出:（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂.13、请在图中画出动力F1的力臂L1。

14、如图所示,曲杠杆AOBC自重不计，O为支点，要使杠杆在图示位置平衡，请作出作用在C点最小的力F的示意图及其力臂L1．15、如图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．16、⑴如图所示，一把茶壶放在水平桌面上，请画出茶壶所受的重力G的示意图。

《杠杆》专项训练一、填空题1、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A 端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．二、选择题2、图所示的简单机械中，属于费力杠杆的是（）A．道钉撬B．火钳C．钢丝钳 D．天平3、如图所示的杠杆，动力F的力臂是( )A．OD B．OF C．OA D．OC4、人们应用不同的简单机械来辅助工作，正常使用下列简单机械时说法正确的是（）A．筷子可以省距离 B．所有剪刀都一定省力C．定滑轮可以省力 D．撬棒越短一定越省力5、在如图所示的四种用具中，正常使用时属于费力杠杆的是（）A．修树剪子 B．核桃夹子 C．取碗夹子 D．羊角锤子6、如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动，重物通过绳子对杠杆的拉力为阻力．图中能够正确表示动力臂的是( )A．l1 B．l2 C．l3D．l47、如图是一种切甘蔗用的铡刀示意图．下列说法中正确的是( )A．刀刃很薄，可以增大压力； B．铡刀实质上是一种费力杠杆C．甘蔗放在a点比b点更易被切断 D．手沿F1方向用力比沿F2方向更省力8、已知ρ铁=7.9×103kg/m3，ρ铝=2.7×103kg/m3，如图所示，A端挂的实心铁块，B端挂的实心铝块，两金属块均浸没在水中，等臂杠杆平衡，若将两个盛水杯撤去，则（）A．A端向下，B端向上 B．A端向上，B端向下C. A端向下，B端向下D. A端向上，B端向上三、作图题9、如图所示，杠杆的N端挂一重物，在M点施加一个最小的动力使杠杆平衡．试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.10、如图所示，轻质杠杆OA能绕O点转动，请在杠杆中的A端画出使轻质杠杆保持平衡的最小的力F的示意图(要求保留作图痕迹)．11、如图所示，画出使杠杆AB在如图位置静止时所用最小力F的作用点和方向．12、如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆．用钢丝钳剪铁丝时，将铁丝放在A处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂．13、在西昌到成都的T8866次列车上，一乘务员需要把如图所示的手推车前轮推上一个小台阶，请画出他施加在把手E处的最小力F和其力臂L.14、如图是一轻质杠杆，O是支点，为了使杠杆在此位置平衡，请画出在A点所施加的最小动力F及其力臂L.15、如图所示，一重为G的均匀杠杆，可绕O点上下转动，若让杠杆静止在图示位置，请画出作用在A点的最小作用力及杠杆所受重力的示意图.16、如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．17、如图所示，杠杆OA在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2.18、在图中画出力F对支点O的力臂。

1、在图中画出斜面上“不倒翁”受重力的示意图，并画出重力相对于O点的力臂L1。

（黑点表示“不倒翁”的重心）2、如图所示的羊角锤在使用时相当于一个杠杆．请你画出动力臂．3、如图所示，轻质杠杆的A点挂一重物G，绳受的拉力为F 2 ，O为杠杆的支点。

请在杠杆的端点B 处画出使杠杆保持静止的最小的力F l 的示意图，并作出F 2 的力臂L2 。

4、如图所示的曲棒ABC可绕A点的转轴转动，请画出要使曲棒ABC在图中位置保持平衡时所需最小力的示意图．5、如图所示，轻质杠杆在图示位置平衡，作出人加在杠杆上的最小作用力及其力臂．6、“节约用水，人人有责”．如图甲是用水后及时关闭水龙头时的情景，水龙头手柄看作是一个杠杆，请你在图乙所示的示意图中画出阻力臂L2，并画出施加在A点的最小动力F1及其力臂L1．7、如图所示是右侧带书柜的办公桌，我们可以把它抽象成一个“杠杆”。

现在要用一个最小的力将这张办公桌的一端稍抬离地面。

请画出这个力F和这个力臂l，并用“O”标明这个“杠杆”的支点。

8、吴晓是一名钓鱼爱好者。

如图所示，吴晓用力向上拉鱼竿，把鱼拉出水面。

此时，钓鱼竿可以看成一个A．省力杠杆, 增大两只手之间的距离能省力一些B．省力杠杆, 减小两只手之间的距离能省力一些C．费力杠杆, 减小两只手之间的距离能省力一些D．费力杠杆, 增大两只手之间的距离能省力一些9、列车上有出售食品的手推车，如图所示．若货物在车内摆放均匀，当前轮遇到障碍物A时，售货员向下按扶把力为F1，这时手推车可以视为杠杆，则支点是______（写出宇母）；前轮越过A后，又当后轮遇到障碍物A时，售货员向上提扶把力为F2，这时支点是______．且前、后两次手所施力F1______F2（选填：“大于”“小于”“等于”）．10、如图为脚踩式垃圾桶的示意图，在开盖子的过程中，是杠杆ABC和杠杆在起作用，对两个杠杆的认识是：ABC是杠杆，是杠杆。

11、如图所示，开瓶盖的起子可以看作是一个杠杆，在图中能正确表示开瓶盖时，1题2题3题4题5题6题7题杠杆的支点、动力和阻力的是（）A．B．C．D．12、如图是吊车起吊货物的结构示意图，伸缩撑杆为圆弧状，工作时它对吊臂的支持力始终与吊臂垂直，使吊臂绕O点缓慢转动，从而将货物提起．下列说法正确的是（）A．吊臂是一省力杠杆，但要费距离B．吊臂是一个费力杠杆，但可以省功C．匀速顶起吊臂的过程中，伸缩撑杆支持力的力臂变小D．匀速顶起吊臂的过程中，伸缩撑杆支持力渐渐变小13、如图所示，重力为G的均匀木棒竖直悬于O点，在其下端施一始终垂直于棒的拉力F，让棒缓慢转到图中虚线所示位置，在转动的过程中（）A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小14、重为G的均匀木棒竖直悬于O点，在其下端施一水平拉力F，让棒缓慢转到图中虚线所示位置。

杠杆典例一.杠杆动态变化问题（1）如图3所示，一根铁棒在水平拉力F的作用下，以O点为转轴，由竖直逆时针匀速转向水平位置的过程中，动力F与动力臂L的大小变化是（） CA. F增大，L增大B. F减小，L减小C. F增大，L减小D. F减小，L增大(2)2、如图所示，一直杆可绕O点转动，杆下挂一重物，为了提高重物，用一个始终跟杆垂直的力F使直杆由竖直位置慢慢转动到水平位置，在此过程中这个直杆（ C ）A. 始终是省力杠杆 B. 始终是费力杠杆C. 先是省力杠杆，后是费力杠杆D. 先是费力杠杆，后是省力杠杆(3)如图所示，足够长的杠杆上放着质量不相等(m1>m2)的两个球，杠杆在水平位置平衡，若两球以相同速度同时向远离支点的方向运动相等的时间，则杠杆( B ) A．仍能平衡B．不能平衡，大球那端下沉C．不能平衡，小球那端下沉D．无法确定(4)、如图所示，轻质杠杆OA中点悬挂一重G=60N的物体，在A端施加一竖直向上的力F，杠杆在水平位置平衡，则F= 30 N；保持F的方向不变，将杠杆从A 位置匀速提到B位置的过程中，力F将不变（填“变大”、“不变”或“变小”）。

(5)、象图那样，用始终垂直于与木头的力F将木头缓慢地抬起，在抬起的过程中，力F大小将: B不变; B．渐渐变小; C．渐渐变大; D．先变小后变大.(6)、如图所示，杠杆OA的B点挂着一重物，A端用绳子吊在滑环M下，此时OA 恰好成水平，且A点与圆弧架PQ的圆心重合，那么当滑环M从P点逐渐滑到Q点的过程中，绳子对A端拉力的大小将： DA，保持不变；B，逐渐增大；C，逐渐减少；D，由大变小再变大。

7.如图所示，将体积相同的物体G1G2分别挂在杠杆的两端，杠杆处于平衡状态。

若将两个物体G1G2同时浸没在水中，则：A.杠杆仍能保持平衡B．杠杆不能平衡，A端下沉C．杠杆不能平衡，B端下沉D．无法确定杠杆的状态答案：C8.如图所示，轻质杠杆在中点处悬挂重物，在杠杆的最右端施加一个竖直向上的力F，杠杆保持平衡，保持力F方向不变，当将重物向右移动时，要使杠杆保持平衡，力F将_______；将杠杆顺时针方向缓慢转动，力F将_______（两空均填“变大”、“变小”、“不变”）答案：(1). 变大(2). 不变二．综合应用1.下列常用的工具中属于省力杠杆的是______；属于费力杠杆的是______．①镊子②铡刀③理发剪刀④天平⑤剪修树木的剪刀⑥起子⑦钓鱼杆⑧火钳⑨汽车上的刹车闸⑩撬棒．答案：②⑤⑥⑨⑩；①③⑦⑧2.小梦在探究杠杆平衡条件的实验时，先在杠杆两侧挂钩码进行实验探究，再用弹簧测力计取代一侧的钩码继续探究，如图所示。

中考物理总复习《杠杆》专项训练题(附含有答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．图所示，下列使用中的工具，可认为是费力杠杆的是（）A．核桃夹B．瓶盖起子C．螺丝刀D．食品夹2．图1是我国古代劳动人民搬运巨木时的场景，简化装置如图2所示，则下列杠杆中与之同类的是（）A．夹起食物的筷子B．拔钉子的羊角锤C．托盘天平D．钓鱼竿3．下列说法中正确的是（）A．用平面镜整理仪表时，若人远离平面镜，人的像变小B．用筷子夹食物时，筷子是费力杠杆C．排球被垫起上升的过程中，其重力势能转化为动能D．菜刀磨得锋利更容易切割食物，是因为增大了压力4．五一国际劳动节，学校开展“我劳动我光荣”主题活动，如图是军军同学拖地时使胶棉吸水拖把，关于“吸水拖把”所涉及的物理知识，下列说法中错误的是（）A ．胶棉上有条纹——为了减小摩擦力B ．挤压胶棉形变——力能改变物体的形状C ．拉动拉手脱水——拉杆AC 是省力杠杆D ．使用拖把拖地——利用滑动摩擦5．如图所示，小明将梨子和苹果分别放在轻杆的两侧，轻杆顺时针转起来（ ）A ．可以确定苹果的质量大于梨子的质量B ．将梨子向右移动适当的位置杠杆可以在水平位置平衡C ．对苹果施加一个竖直向上的力杠杆可以在水平位置平衡，此时支点受到的压力大小不变D ．将苹果和梨子的位置对调，若杆逆时针转动就能比较苹果和梨子的质量大小6．一均匀木板AB ，B 端固定在墙壁的转轴上，木板可在竖直面内转动，恰好使木板水平放置，如图所示，现在水平力F 将C 由A 向B 匀速推动过程中,推力F 将（ ）A ．大小不变B ．逐渐增大C ．先增大后减小D ．先减小后增大7．如图，一块厚度、密度均匀的长方形水泥板放在水平地面上，用一竖直向上的力，欲使其一端抬离地面。

则（ ）A ．F F >乙甲，因为甲方法的动力臂长B ．F F <甲乙，因为乙方法的阻力臂长C ．F F >乙甲，因为乙方法时阻力臂短D ．F F =乙甲，因为动力臂都是阻力臂的2倍8．如图所示，为小明用杠杆自制的简易密度秤。

杠杆习题（二）一、填充题1．天平是____杠杆。

在调节天平横梁平衡时，发现指针偏向标尺的左方时，应将____边的螺母向里调。

米，则动力作用点要下降____厘米。

的读数为6牛，则甲的重力为____牛。

4．一人挑担子，扁担AB长1.6米。

在A端挂重物400牛，B端挂重物600牛，则人肩在离A端____米处担子才能平衡。

若使两边重物各减少100牛，人肩应向____端（选填“A”、“B”）移动才有可能保持平衡。

二、选择题1．图7所示的四种情况中，阻力F2都相等，动力F1作用的方向不同，其中最省力的是图 []2．如图8所示，AO=40厘米，BO=20厘米，拉力F=3牛，并与水平方向成30°角。

若在木棒B端悬挂体积为100厘米的物体G，并将它浸没在水中，木棒恰好平衡，则物体的重力应为 [] A．3牛B．3.98牛C．6牛D．6.98牛33．某人将一根木棒的一端抬起，另上端搁在地上。

在抬起的过程中（棒竖直时除外），所用的力始终竖直向上，则用力的大小 []A．保持不变B．逐渐增大C．逐渐减小 D．先减小后增大4．两个质量相等的实心的铜球和铁球（ρ铜＞ρ铁），分别挂在杠杆的两端，杠杆平衡。

现将两球同时浸没在水中，杠杆 []A．不平衡，挂铜球一端下降B．不平衡，挂铁球一端下降C．仍然平衡D．无法判断5．一架不准确的天平，主要原因是横梁左右两臂不等长。

为了减少实验误差，先把物体放在左盘称得质量为m1，再把物体放在右盘称得质量为m2，该物体的真实质量为 []三、作图题图9是指甲剪的示意图。

请找出其中的费力杠杆和省力杠杆，并确定其支点、动力作用点和阻力作用点。

四、计算题1．图10是锅炉安全阀示意图、阀的横截面积S为4厘米，OA∶AB=1∶2，若锅炉能承受的最大压强为5.4×10帕，在B处应挂多重的物体G？若锅炉能承受的最大压强减小，为保证锅炉的安全，应将重物向什么方向移动？522．图11是油压千斤顶的示意图，大活塞的直径是小活塞直径的5倍，大活塞上的重物G=5×10牛，O为支点，AB∶OB=3∶1。

杠杆试题精选练习核心思路:只要是杠杆问题，不外乎寻找：支点、力、力臂、平衡方程这四个条件中的一个或几个。

按下面四步进行解答，所有问题都可迎刃而解：1. 支点： 找支点的方法是支点一定是固定不动的，并且整个杠杆绕着它转动。

两个条件缺一不可。

2.力：找“力”的方法是两步走第一步，确定是否要考虑杠杆本身重力（这一步很关键，题目往往在这里设陷阱！），一般重力的作用点（重心）选在物体的对称中心；第二步，确定与杠杆接触的物体施加在杠杆上的力。

注意：不要有遗漏。

3.力臂：找力臂的方法是——从支点出发，向力的作用线（经常要延长成直线）作垂线段，垂线段的长度就是力臂的长度。

4.平衡方程：列平衡方程的方法是（1）如果动力、阻力各一个：动力×动力臂＝阻力×阻力臂。

（2）如果动力、阻力不止一个：动力1×动力臂1+动力2×动力臂2+……＝阻力1×阻力臂1+阻力2×阻力臂2+……杠杆的应用(1)省力杠杆：动力臂大于阻力臂的杠杆，省力但费距离。

(2)费力杠杆：动力臂小于阻力臂的杠杆，费力但省距离。

(3)等臂杠杆：动力臂等于阻力臂的杠杆，既不省力也不费力。

（1）作出地面对棒的支持力和棒所受重力的示意图（2）画出重力的力臂7、一块质量分布均匀的长方形木板放在水平地面上，现在要将木板从N 端抬起，请你在图2中标出支点O 的位置，并画出所用最小动力F 的示意图和动力臂L （板的厚度不计）。

8、如图3所示，重100N 的均匀木棒AB 在细绳拉力作用下保持静止。

请在图中画出木棒所受拉力的力臂L 及所受重力的示意图。

9、某同学在做俯卧撑运动时（如图4），可将他视为一个杠杆，支点为O ，他的重心在A 点，支撑力为F ，请画出策重力和支撑力F 的力臂。

10、渔夫用绳子通过竹杠拉起渔网，如图5所示，请在图上画出绳子AB 段对杆拉力F 的力臂L 。

图311、右图6所示的曲棒ABC 可绕A 点的转轴转动，请画出要使曲棒ABC 在图中位置保持平衡时所需的最小力的示意图。

杠杆复习训练一、填空题1．用如图所示的“开瓶起子”开瓶盖，A、B两点中点是支点，开瓶盖时在C点处施加（选填“向上”或“向下”）的力。

2．如图是生活中几种常见的杠杆，其中属于省力杠杆的是（填写字母序号）；人们使用费力杠杆是为了。

A．钓鱼竿B．道钉撬C．筷子D．钢丝钳3．小明用如图所示的方法挑着货物行走，则货物的重力（填“大于”、“小于”或“等于”）手施加的动力，小明想更轻松地挑着货物行走，他可以将货物（填“靠近人”或“远离人”）。

4．如图是一个拉杆式行李箱的示意图，使用时相当于一个费的杠杆；若将拉力F方向由图中竖直向上改为垂直于拉杆向上，则力F将（选填“变大”“不变”或“变小”）。

5．如图所示，用固定在墙上的三角支架ABC放置空调室外机。

如果A处螺钉松脱，则支架会绕点倾翻。

已知AB长40cm，AC长30cm。

室外机的重力为360N，正好处在AB中点处，则A处螺钉的水平拉力为N（支架重力不计）。

为了安全，室外机的位置应尽量（选填“靠近”或“远离”）墙壁。

6．如图所示是生活中常见的杆称。

称量时杆秤在水平位置平衡，被测物体和秤砣到提纽的距离分别为0.05m、0.2m，秤砣的质量为0.5kg，秤杆的质量忽略不计，则被测物体的质量为kg。

若秤砣有缺损，则杆称所测物体的质量会（选填“偏大”或“偏小”）7．如图甲所示是同学们常用的燕尾夹，AB=BC，当用力摁住C点打开该夹子时，可把（选填“A”、“B”或“C”）点看作支点，如图乙所示，手柄（选填“粗”或“细”）一些的螺丝刀用起来更省力。

8．佳佳同学在劳动教育实践活动中参与修剪园子里的枝叶，有些树枝比较粗硬不易修剪。

如图所示，是三种类型剪刀的示意图，请你为她选择一把合适的剪刀，你会选择（选填“A”、“B”或“C”）剪刀，这样选择的目的是为了。

9．如图所示，小毅在硬棒D点沿DX方向用大小为F1的力播起石块a，此时硬棒的支点是点（选填“A”、“B”或“C”）；若小毅在硬棒D点沿DY方向用大小为F2的力撬起石块a，则F1F2（选填“大于”、“小于”或“等于”）。
