(完整版)初二物理杠杆与滑轮专题训练

八年级下学期同步单元考点分类专题训练：杠杆、滑轮作图专题训练杠杆作图：1.如图，一根均匀直杆可绕点O转动，其中点A处挂一重物，画出A点所受拉力的力臂，并作出杠杆在图示位置平衡时作用在B点上最小力的示意图。

2.赛艇的船桨是费力杠杆，请在图中画出运动员把船桨从位置①拉到位置②时作用在桨柄A的动力F1和桨叶B处受到的阻力F2及阻力臂l2．3.如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L。

4.甲是一款水管扳手钳，用它夹水管时，AOB 部分可视为一个杠杆，其简化示意图如图乙所示。

请在乙图中画出：（1）阻力F2的力臂L2；（2）杠杆平衡时，作用在B点的最小动力F1及其力臂L1．BA O①②FBOA5.如图所示，一根木棒以O点为支点撬动石块，画出作用在A点最小动力F，并画出阻力F1，并画出阻力F2的力臂l26.如图所示，杠杆OB在动力F1作用下处于静止状态，请你画出阻力F2及阻力臂L2。

7.如图所示为钓鱼竿钓鱼的示意图，O为支点，请画出F1、F2的力臂L1和L2．8.手机自拍已成一种时尚。

如图所示是使用自拍杆辅助手机进行自拍时的示意图，将自拍杆看作一个轻质杠杆，O点是支点。

请在图中画出：（1）施加在A点最小的动力F1；（2）力F2的力臂L2。

F2AOABOF1l9.如图所示是一种抽水马桶水箱自动上水装置的示意图。

当水箱内的水达到一定高度时，浮标带动杠杆AOB压住入水口，停止上水。

请在图中画出动力F1、阻力F2和动力臂L1。

10.如图所示，轻质杠杆能绕O点转动，请在杠杆中画出使轻质杠杆保持平衡的最小的力F的示意图。

11.如图甲所示，钢丝钳可以看成是两个杠杆的组合，图乙是其中的一个杠杆，用钢丝钳剪铁丝时，将铁丝放在A 处还是B处更省力呢？请在图乙中你认为更省力的位置处画出阻力F2的示意图和动力F1的力臂。

12.过去农村用的舂米工具是一个杠杆，如图所示是它的结构示意图。

O为固定转轴，在A端连接着石球，脚踏B端可以使石球升高，抬起脚，石球会落下打击稻谷。

一、杠杆平衡条件的应用例一：如图所示，一根质地均匀的木杆可绕O点自由转动，在木杆的右端施加一个始终垂直于杆的作用力F，使杆从OA位置匀速转到OB位置的过程中，力F的大小将（）A．一直是变大的B．一直是变小的C．先变大，后变小D．先变小，后变大练习题：1、如图所示，利用动滑轮来提升一个物体，拉力F竖直向上．动滑轮其实就是一个变形的杠杆，请在图中标出它的支点O，并画出F的力臂L．2. 如图所示，AOB为一机械设备的简化示意图，我们可以把它看成杠杆（自重不计），已知AO=2OB、固定O点，使OB处于水平位置，此时B端挂一重为40N的物体，要使杠杆不发生转动，至少需在A端施加F=______N的力．3、如下图所示，杠杆OA在力F1、F2的作用下处于静止状态，L2是力F2的力臂．在图中画出力F1的力臂L1和力F2．4、如图，轻质杠杆AB可绕O点转动，在A、B两端分别挂有边长为10cm，重力为20N的完全相同的两正方体C、D， OA∶OB=4∶3；当物体C浸入水中且露出水面的高度为2cm时，杠杆恰好水平静止，A、B两端的绳子均不可伸长且均处于张紧状态。

(g=10N/kg) 求：（1）物体C的密度；（2）杠杆A端受到绳子的拉力；（3）物体D对地面的压强。

5、如图10所示，有一质量不计的长木板，左端可绕O点转动，在它的右端放一重为G的物块，并用一竖直向上的力F拉着。

当物块向左匀速运动时，木板始终在水平位置保持静止，在此过程中，拉力F（）。

A、变小B、变大C、不变D、先变大后变小6、如图，轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡。

若将动力的方向改为沿虚线方向，仍使杠杆在水平位置保持平衡，则A．动力臂增大，动力增大B．动力臂增大，动力减小C．动力臂减小，动力减小D．动力臂减小，动力增大二、滑轮与滑轮组1、滑轮组是由若干个定滑轮和动滑轮组装而成的，可以达到既省力又能改变作用力的方向和作用效果。

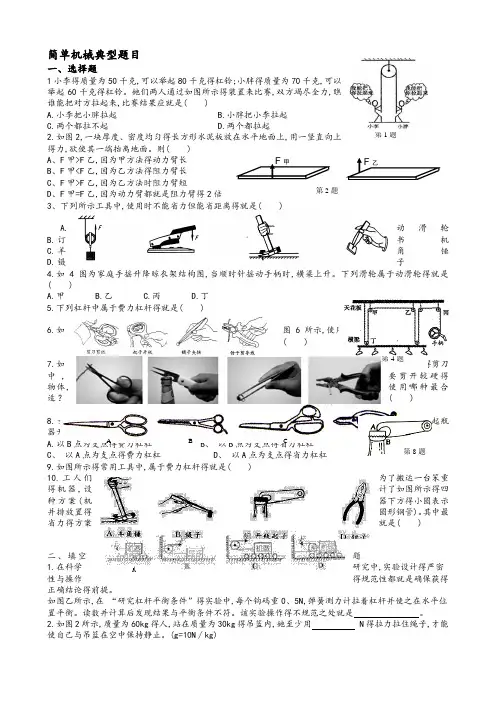

简单机械典型题目一、选择题 1小李得质量为50千克,可以举起80千克得杠铃;小胖得质量为70千克,可以举起60千克得杠铃。

她们两人通过如图所示得装置来比赛,双方竭尽全力,瞧谁能把对方拉起来,比赛结果应就是( )A.小李把小胖拉起B.小胖把小李拉起C.两个都拉不起D.两个都拉起 2.如图2,一块厚度、密度均匀得长方形水泥板放在水平地面上,用一竖直向上得力,欲使其一端抬离地面。

则( ) A 、F 甲>F 乙,因为甲方法得动力臂长 B 、F 甲<F 乙,因为乙方法得阻力臂长C 、F 甲>F 乙,因为乙方法时阻力臂短D 、F 甲=F 乙,因为动力臂都就是阻力臂得2倍3、下列所示工具中,使用时不能省力但能省距离得就是( )A.动滑轮B.订书机C.羊角锤D.镊子4.如4图为家庭手摇升降晾衣架结构图,当顺时针摇动手柄时,横梁上升。

下列滑轮属于动滑轮得就是( )A.甲B.乙C.丙D.丁5.下列杠杆中属于费力杠杆得就是( )6.如图6所示,使用中属于费力杠杆得工具就是( )7.如图7所示得剪刀中,要剪开较硬得物体,使用哪种最合适？( )8.如图8所示,起瓶器开启瓶盖时,可瞧作就是( )A.以B 点为支点得费力杠杠 B 、 以B 点为支点得省力杠杠 C 、 以A 点为支点得费力杠杠 D 、 以A 点为支点得省力杠杠9.如图所示得常用工具中,属于费力杠杆得就是( )10.工人们为了搬运一台笨重得机器,设计了如图所示得四种方案(机器下方得小圆表示并排放置得圆形钢管)。

其中最省力得方案就是( )二、填空题1.在科学研究中,实验设计得严密性与操作得规范性都就是确保获得正确结论得前提。

如图乙所示,在 “研究杠杆平衡条件”得实验中,每个钩码重0、5N,弹簧测力计拉着杠杆并使之在水平位置平衡。

读数并计算后发现结果与平衡条件不符。

该实验操作得不规范之处就是 。

2.如图2所示,质量为60kg 得人,站在质量为30kg 得吊篮内,她至少用 N 得拉力拉住绳子,才能使自己与吊篮在空中保持静止。

功杠杆滑轮练习题一、选择题1、用三种方法来提升同一个重物：a.用不计摩擦的定滑轮将重物提高h ；b.沿光滑斜面将重物提高h；c.用手直接将重物提高h.其中做功大小是：( )Ａ.a方式做功最少Ｂ.b方式做功最少Ｃ.c方式做功最少Ｄ.三种方式做功一样多2、汽车在平直道路上做匀速直线运动，下列说法中正确的是（）A．汽车的牵引力为零 B．汽车所受的摩擦力为零C．汽车牵引力所做的功为零D．汽车所受的合力为零3、在2005年中考体能测试中，某同学选择跳绳。

他在1min内跳了120次，每次跳离地面的高度为5cm。

设他每跳一次所用的时间相等，则他跳绳时的功率最接近( )A.5WB.50WC.500WD.5000W4、一吊车在2s内将1500N的货物提高2m后，在空中停留了3s，又在5s内沿水平方向将货物移送了10m,则10s内吊车的功率为（）A．300W B．18000W C．1800W D．1500W5、甲、乙两台机器的功率相等,在相同的时间内通过的路程之比为3∶1,则甲、乙两台机器的( )A. 做功之比为1∶1,受到的牵引力之比为3∶1B. 做功之比为1∶1,受到的牵引力之比为1∶1C. 做功之比为1∶1,受到的牵引力之比为1∶3D. 做功之比为1∶3,受到的牵引力之比为3∶16、分别用定滑轮、动滑轮、滑轮组把同一物体匀速提升到同一高度,其中机械效率最高的是( )A.定滑轮B.动滑轮C.滑轮组D.无法确定7、用同一个滑轮组来测挂不同钩码时的机械效率，下述结论正确的是( )Ａ.钩码较重的一次机械效率较高Ｂ.钩码较轻的一次机械效率较高Ｃ.两次机械效率是一样的Ｄ.机械效率与提升高度有关8、同学们在探究"影响滑轮组机械效率高低的因素"时提出了下列假设（1）滑轮组机械效率高低可能与动滑轮重有关（2）滑轮组机械效率高低可能与被物重有关（3）滑轮组机械效率高低可能与物体提升高度有关（4）滑轮组机械效率高低可能与与承重绳子段数有关然后一位同学设计了如图所示的两个滑轮组，进行对比实验来验证提出的假设，则该实验验证的假设是（）A.（1）B.（2）C.（3）D.（4）9、如图（不计绳重与摩擦，且动滑轮重G动小于物重G），用它们分别将重相同的甲、乙两物体匀速提升相同的高度，所用的拉力分别为F甲、F乙，它们的机械效率分别为η甲、η乙。

1、滑轮周边有槽，可以绕着中心轴转动的轮子。

2、定滑轮（1）定义：中间的轴固定不动的滑轮。

（2）定滑轮的实质：等臂杠杆。

（3）使用特点：使用定滑轮不能省力但是能改变动力的方向 （4）理想的定滑轮：F ＝G （不计轮轴间摩擦）；绳子自由端移动距离S F （或速度V F ）＝重物移动的距离S G （或速度V G ）。

3、动滑轮（1）定义：和重物一起移动的滑轮（可上下移动也可左右移动）第二讲 滑轮知识梳理l 1l 2GFFl 1（2）动滑轮的实质：动力臂为阻力臂2倍的省力杠杆。

（3）特点：使用动滑轮能省一半的力但不能改变动力的方向。

（4）理想的动滑轮：F＝1/2G（不计轴间摩擦和动滑轮重力）；F＝1/2(G物+G动)（只忽略轮轴间的摩擦则拉力）；绳子自由端移动距离S F(或V F)＝2倍的重物移动的距离S G(或V G)。

例题解析1、定滑轮知识点一：定滑轮的概念【例1】滑轮在使用时如果它的轴___________，这种滑轮叫定滑轮。

使用定滑轮能够_________但是不能_____________，它实质上是一个_____________。

【难度】★【答案】固定不动；改变用力方向；改变用力大小；等臂杠杆【例2】如图，下列说法中正确的是（）A．甲是定滑轮，能改变力的方向B．乙是动滑轮，能省力C．甲是动滑轮，相当于省力杠杆D．乙是定滑轮，相当于费力杠杆【难度】★【答案】C【解析】轴的位置固定不动的滑轮，称为定滑轮，轴的位置随被拉物体一起运动的滑轮，称为动滑轮。

知识点二：定滑轮的使用特点【例1】如图所示，通过定滑轮匀速提起重物G，向三个方向拉动的力分别为F1、F2、F3，则三个力大小关系是（）A．F1最大B．F2最大C．F3最大D．一样大【难度】★【答案】D【解析】定滑轮可以改变用力方向但不省力；故无论拉力在什么方向上大小应该都相同【例2】某同学研究定滑轮的使用特点，他每次都匀速提起钩码，研究过程如图所示，请仔细观察图中的操作和测量结果，然后归纳得出初步结论：（1）比较（a）、（b）两图可知：_________________________________________；（2）比较（b）、（c）、（d）三图可知：_________________________________________。

中考物理《简单机械（杠杆、滑轮）》专项练习题及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图所示的工具中，使用时属于省力杠杆的是( )A．筷子B．食品夹C．撬棍D．钓鱼竿2．如图是用羊角锤拔铁钉的情景，羊角锤可看成一个杠杆，其动力和阻力示意图正确的是（）A． B． C． D．3．如图所示，旗杆顶端装有滑轮，升旗时旗手向下拉绳子，国旗冉冉升起。

下列说法正确的是（）A．该滑轮是动滑轮B．使用该滑轮没有改变动力的方向C．旗手对绳子的拉力等于国旗重力的一半D．国旗上升的距离等于被旗手拉下的绳端移动的距离4．如图，将直杆沿重心O点处悬挂起来，空桶挂于A点，质量为M的重物挂在P点时，杆恰好水平平衡，当桶内装满不同密度液体时，重物需要悬挂在不同位置，才能使杆在水平位置再次平衡，若在杆上相应位置标上密度值，就能直接读出桶中液体的密度。

下列方法中，能使该直杆密度计的测量精度更高一些的是（）A．减小AO之间的距离B．减小重物质量C．减小桶的容积D．增大桶的质量5．A、B两种实心物体的质量与体积的关系如图1所示，把体积相等的A、B物体挂在滑轮组下，若要使它们处于静止状态，则图2的虚线框内悬挂B物体的个数是（不计摩擦和滑轮的自重）（）A．1个B．2个C．3个D．4个6．如图所示的滑轮组匀速提升20N的重物，绳子自由端的拉力是15N，不计绳重和轮与轴的摩擦，则下列说法正确的是（）A．若物体升高0.5m，则绳子自由端移动1.5mB．若绳子自由端的速度为0.2m/s，物体移动的速度为0.4m/sC．动滑轮重5ND．若使用该滑轮组匀速提升10N的重物，绳子自由端的拉力F为10N7．如图所示的滑轮组，不计绳重、滑轮重和摩擦。

物体A在水平拉力F的作用下匀速向右运动，已G。

下列说法中正确的是( ) 知F=3N，物体A运动的速度为0.1m/s，物体A受到的摩擦力f=110A．若将F增大为2F，则物体A受到的摩擦力增大为2fB．物体A受到的重力为90NC．水平拉力的功率为0.3WD．物体A在2s内克服摩擦力做功180J8．如图所示，某同学用滑轮组将重为3.2N物体匀速提高2m，用了10s，已知滑轮组的机械效率为80%，下列说法正确的是（）A．拉力所做的总功是6.4J B．拉力所做的总功是8JC．绳末端移动的速度是0.4m/s D．绳末端移动的距离是5m9．甲物体静止在水平地面上时，对地面的压强为6×105Pa．现将甲物体用细绳挂在轻质杠杆的A端，杠杆的B端悬挂乙物体，如图所示，当杠杆在水平位置平衡时，甲物体对地面的压强为2×105Pa，已知：乙物体的质量为2kg，AO：AB=1：4，g取10N/kg．要使甲物体恰好被细绳拉离地面，则下列判断中正确的是（）A．甲物体的底面积应为2×10−5m2B．甲物体对地面的压力只需减少10NC．杠杆B端所挂物体的质量至少增加2kgD．可以移动支点O的位置，使OA：OB=2：910．如图所示，某建筑工人利用滑轮组提升水平面上重800N、底面积为400cm2的货箱，当工人用F1=200N的拉力拉绳时，货箱没动。

初二物理每周一练（第十四周）（杠杆与滑轮专题）1、小明到农村爷爷家帮爷爷挑水，已知A端的桶连同水的总重为200N，B端的桶连同水的总重为300N，扁担（重力忽略不计）的长为1.5m，如图所示，为了使扁担保持在水平位置保持平衡，则小明的肩膀O应放在高A端______m的地方．2、利用定滑轮提起重物，沿着如图所示方向的F1、F2、F3来施力拉绳子时拉力大小的关系是F 1______F2______F3（以上两空选填“=”或“≠”），这是因为F1、F2、F3的力臂______（选填“相等”或“不等”）．3、如图所示，将一根质量均匀的铁棒按4：3的比例折成直角后，一端用绞链固定在墙上，铁棒能绕O点转动，此棒重70N，若要保持此棒在如图所示位置平衡，则加在A端的最小力为N。

4、如图所示，物体重G=50N，在F=5N的拉力作用下向左匀速运动，若不计细绳与滑轮的摩擦，则物体受到地面摩擦力的大小为N，方向向．5、某同学通过仔细观察发现生活中有很多简单机械，如：手钳、剪刀、镊子、扳手、钥匙等．当把钥匙插入锁孔开锁时，钥匙就相当于________(填“杠杆”、“轮轴”、“滑轮”或“斜面”)，它是一个______(填“省力”或“费力”)的机械．6、如图,AB为轻质杠杆，O为悬点，放在水平面上的物体M用细线悬挂在杠杆A端．已知OA：OB=1：2，M的密度为3×103kg/m3，体积为8×10﹣3m3．物体的重力为____N.当B端悬挂一个质量为10kg 重物时，杠杆水平平衡，则物体M对水平面的压力为N（g取10N/kg）．7、小金将长为0.6米、质量可忽略不计的木棒搁在肩上，棒的后端A挂一个40牛的物体，肩上支点O离后端A为0.2米，他用手压住前端B使木棒保持水平平衡，如图所示，小金的质量为50千克，则此时手压木棒的压力大小为牛，肩对木棒的支持力大小为牛，人对地面的压力大小为牛（g=10牛/千克）8、如图所示，一轻质杠杆水平支在支架上，OA=20cm，G1是边长为5cm的正方体，G2重为20N. 当OC=l0cm时，绳子的拉力为____N，此时G1对地面的压强为2×104Pa. 现用一水平拉力使G2以5cm/s 的速度向右匀速直线运动，经过______s后，可使G 1对地面的压力恰好为零．9、如图所示是列车上常用的手推车，车内货物均匀摆放．车前行时，需经过障碍物．当车的前轮遇到障碍物A时，售货员向下按扶把，这时手推车可以视为杠杆，若手推车和货物总重200N，动力臂和阻力臂之比为2：3，则服务员作用在扶把上的动力为______N．当后轮遇到障碍物A时，售货员竖直向上提扶把，这时支点是______（选填“A”、“B”或“C”）点，这种情况下，手推车可以视为______杠杆（选填“省力”或“费力”）．10、如图，用一根自重可忽略不计的撬棒撬石块，若撬棒C点受到石块的压力是1800N，且AB=1.8m，BD=0.6m，CD=0.4m，则在A点施加最小动力F1为____________N。

初二物理杠杆滑轮专题演习【1 】姓名________ 班级____ 学号_____(1空2分共120分）1.画出杠杆的力臂.2.如下左图所示,物体A重20N,滑轮重1N,绳重不计,弹簧秤示数为25N,则物体B的重为_________N.地面临物体A的支撑力______N.3.如下右图所示,已知物重为G,则各图中的拉力F各为若干？（滑轮组重及摩擦不计）________, _________, ________, _________4.如题图所示,若拉力F＝900牛顿,物体A重1500牛顿,不计滑轮重和绳与滑轮间摩擦.当绳索自由端移动3米,则沿程度偏向匀速拉动物体A进步时,物体A与地面间摩擦力是______牛顿,物体A移动______米.第4题图第5题图第6题图第7题图5.如题图所示,在程度面桌面上放一个200N重的物体,物体与桌面的摩擦力为40N,匀速拉动物体时,程度拉力F应为.6.如题图所示的装配中,已知重物G1=500N,重物G2=1200N,在不斟酌摩擦和其他阻力情形下,使重物G1保持均衡的拉力F应等于7.杠杆在我国古代就有了很多奇妙的运用.护城河上装配运用的吊桥就是一个杠杆,由图4可知它的支点是______点(填“A”.B”或“C”),在匀速拉起时,它属于一个______杠杆(填“省力”或“辛苦”),并在图中画动力臂L1.8.下列杠杆中,在运用时属于省力的是_______________,在运用时属于辛苦的是______________,属于等臂杠杆的是____________.①天平;②剃头铰剪;③切纸刀;④镊子;⑤筷子;⑥剪铁皮铰剪;⑦人的前臂;⑧撬棒;⑨游乐土中的摩天轮.9.如图甲所示,工人正试图用扳手拧松工件上一个紧固的螺栓,但用力也没有拧动.于是他想出了一个新点子：在其它不变的情形下,取来一根绳索,将绳的一头栓在扳手柄的上端,本身用劲拉绳的另一头（如图乙所示）.则可否达到目标？_________;原因是____________________________________________.10如下左图所示,在杠杆A点挂一个物体,假如要使杠杆保持程度均衡,并且用力最小,则应当在杠杆的B端施加一个偏向___________的力11在研讨“杠杆的均衡前提”试验中,在处理数据进程中,有同窗猜测杠杆的均衡前提可能是“动力＋动力臂＝阻力＋阻力臂”.经由试验,获得了下述数据：动力F1/N动力臂L1/cm阻力F2/N阻力臂L2/cm4554于是,他们以为本身的猜测得到了验证.你以为他们的试验进程消失什么问题？_________________________________________________________________12依据研讨杠杆均衡前提的试验,完成下列填空：（1）试验中,起首把横杆的__________支在铁架台上,再调节横杆两头的____________,使横杆在______地位均衡,其目标是___________________________.(2)某同窗在调节杠杆均衡时,发明杠杆的右端翘起,可以调节右端的螺母,使它向_______移动;或者调节左端的螺母,使它向________移动.(3)操纵时,把钩码分离挂在杠杆的两侧,转变钩码的_________或在杠杆上的_______,使杠杆___________________,其目标是_____________________________.13.小丽用身边的器材做试验,验证杠杆的均衡前提.⑴塑料直尺放在圆柱形水杯上,使其在程度地位均衡,如上右图甲所示.则支点O与直尺的_____________必定在统一竖直线上.⑵往直尺两头放不合数目的雷同硬币,并调节硬币地位,使直尺在程度地位均衡,如上右图乙所示.①若将左.右两侧各取下一枚硬币,则直尺___________端将下沉.②小明测出乙图中的l1.l2作为力臂的大小,是否准确？为什么？___________________________________________________________14如图所示,一轻质杠杆可绕O点迁移转变,A点处挂上一重物,B点用弹簧秤竖直向上拉着,杠杆正好在程度地位上均衡,若弹簧秤示数为9牛,则物体重力为_________牛.15一位体重为500牛的同窗在做俯卧撑,如上中图所示,A点为重心,则地面临他双手的感化力大小和偏向分离是_____________和_______________.16如上右图一根轻质杠杆,它的一端可以绕固定点O迁移转变,另一端A用线竖直向上拉着.在杠杆的B点吊挂一个质量为200克的钩码,当杠杆在程度地位上均衡时,线的拉力为_______.17.一人挑担子,扁担长,若在A端挂上400牛的重物,B端挂上200牛的重物,则人肩应距B端_______m,担子才干均衡;若使两头重物各削减100牛,则人肩应向_______（“A”或“B”端）移动？移动_______cm扁担才干持续保持均衡.18如下图所示,一根粗细平均的硬棒AB被吊挂起来,已知AB=8AO,当在A处吊挂120牛的物体G时,杠杆正好均衡,则杠杆自身的重力为________牛.19.如图所示,质量不计的滑腻木板AB长,可绕固定点O迁移转变,离O点的B端挂一重物G,板的A端用一根与程度地面成30°夹角的细绳拉住,木板在程度地位均衡时绳的拉力是8N.然后在O点的正上方放一质量为的小球,若小球以20cm／s的速度由O点沿木板向A端匀速活动,问小球至少活动多长时光细绳的拉力减小到零.（取g=10N/kg,绳的重力不计）20.用定滑轮匀速晋升重物,所用拉力的偏向如下左图所示,不计摩擦,比较拉力F1.F2.F3的大小（）A.F1＞F2＞F3B.F1=F2=F3C.F1＜F2＜F3D.F2＞F3＞F1第20题图第21题图21.如上右图所示,人对绳的自由端拉力F都相等,且物体处于静止状况,不计滑轮重和摩擦,比较四个物体重力,最大的是（）A.G1B.G2C.G3D.G422.鄙人左图中,物体A的重力为G,拉力F的感化下,物体沿程度桌面做匀速直线活动,已知物体受到的摩擦力为f,则人对绳的拉力F的大小等于（）A. B.2G C. D.2f第22题图第23题图第24题图23.如上题图所示,当F=100N时,物体匀速活动,则物体所受的摩擦力（）A. 100NB. 200NC. 50ND. 150N24.如上图所示是安顿在某收费站雕栏的示意图,当在A处施加一个动力时,可将雕栏拉起来,它是一根( )A．省力杠杆B．辛苦杠杆C．等臂杠杆D．无法肯定25.下列对象中,属于省力杠杆的是( )A．夹邮票用的镊子B．剃头师修剪头发用的铰剪C．剪铁丝用的钢丝钳D．垂纶用的鱼竿26.有下列对象：（1）钢丝钳.（2）瓶盖起子.（3）剃头剪子.（4）镊子.个中属于省力杠杆的是( )A．（1）（3）B．（3）（4）C（2）（3）D．（1）（2）27.对图所示的几种简略机械,下列说法中,准确的是( )A.图甲所示的装配中OB是动力臂.B.运用图乙所示的装配可省一半力.C.图丙所示的装配是一种等臂杠杆.D.图丁所示的汽车驾驶盘也是一种杠杆.28.假如有架天平是不等臂的,左臂比右臂稍长,则用这架天平来称量物体的质量,其数值（）A.比现实物体的质量大些.B.比现实物体的质量小些.C.与现实物体的质量一样大.D.比现实物体的质量可能大些,也可能小些第29题图第30题图29.如上左图,杠杆处于均衡,如今将力F的偏向改为沿图中虚线的偏向,要使杠杆仍在图中地位保持均衡,必须使（）A .F增大 B. F减小C. F大小不变 D. F小于A的重力30.如上右图的杠杆中,O是支点,在B端挂一个重物,为使杠杆均衡,要在A端加一个力,下列说法中准确的是（）A 在程度偏向用力F1最小B 在竖直偏向用力F2最小C 在跟OA连线垂直的偏向F3最小D在各个偏向上用力一样大31.如右图所示的杠杆处于均衡,把A端所挂重物浸没在水中时,杠杆将掉去均衡,为使杠杆从新均衡应（）A 将支点O向A移动B 将支点O向B移动C 将支点O 不动,在B端加挂砝码D 支点O不动,将B端重物向支点O移动第31题图32.将一根程度放置的长木头的一端抬起,另一端搁在地面上,在抬起进程中,力F始终与木头垂直,则力的大小（）A变小 B 变大 C 不变 D 先小后大33.如图所示,轻质杠杆的支点为O,在杠杆的A点始终感化竖直向上的力F ,将重为G的物体匀速晋升,则力F的大小（）A 慢慢变大B 慢慢变小C 始终不变D 先变小,后变大,杠杆在程度地位高低最小34.如图所示,一根轻质木杆,A端细线下所挂50N的重物静止在程度地面上,当在B点加竖直向下的力F＝30N感化时,木杆恰能在程度地位处于均衡状况,此时细线竖直,已知OA＝15cm,OB＝5cm,则重物对程度地面的压力为（）A．80N B．60N C．40N D．20N。

八年级物理下简单的机械（杠杆滑轮）作图专题练习学校:___________姓名：___________班级：___________考号：___________一、作图题1．如图所示，请画出作用在杠杆B端上最小的动力1F的示意图。

2．在图中，O为支点，画出使轻质杠杆保持平衡的最小的力F的示意图（要求保留作图痕迹）．3．综合作图。

用杠杆吊着金属球，球在水中静止，如图，(1)请画出金属球所受力的示意图；(2)画出绳子AB对杠杆施加的动力的力臂，并标出支点O。

4．如图a所示的钢丝钳，其中A是剪断钢丝处，B为手的用力点，O为转动轴（支点），图b为单侧钳柄及相连部分示意图．请在图b中画出钢丝钳剪钢丝时的动力臂和阻力F2．（_________）5．用滑轮组提升重物，画出最省力的绕绳方法．（_____________）6．请在图中画出阻力F2和动力臂l1。

7．曲杆可绕固定点O转动，在一个最小的拉力F的作用下，在图所示位置保持静止，请在图乙中画出：①拉力F的力臂和拉力F的示意图；②所挂物体受到重力的示意图．（_______）8．如图是一杠杆图，试画出使杠杆在图示位置平衡时的最小动力的示意图，并画出阻力的力臂。

9．下面图是未装配好的滑轮组，请在图中画出滑轮组的绕绳方法，要求使用该滑轮组提升重物时最省力．（____）10．如图所示，拉杆式行李箱在拉力F的作用下静止在斜坡上，请画出行李箱受到的重力G的示意图，以及拉力F对O点的力臂L．（________）11．如图所示，用滑轮组提升重物用笔画线代替绳子在图中画出最省力的绳绕法．（____）12．在如图杠杆上的B点挂一重物，在A点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力F1的示意图和力臂L1及物体重力的示意图．（________）13．根据题中所给出的滑轮，请在图中画出绕法．（要求所给的滑轮都利用）14．组装如图所示的滑轮组，画出滑轮组的绕线，使绳子自由端最省力。

中考物理总复习《杠杆与滑轮》专题检测卷-带参考答案学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示，勤劳的工人借用滑轮匀速提升重物，这样做（）A．省力，同时可以省功B．省力，但降低了做功效率C．既省力，也改变施力的方向D．既不省力，也不改变施力的方向2．一个结构坚固的水塔因地基松软而倾斜，为阻止水塔继续倾斜，救援队借助山石用钢缆拉住水塔。

下列方案中，钢缆对水塔拉力最小的是（）A．B．C．D．3．如图所示，O为杠杆的支点，为了提升重物A，用一个跟杠杆始终保持垂直的力F，使杠杆由竖直位置转动到水平位置，在这个过程中（）A ．杠杆始终是省力的B ．杠杆始终是费力的C ．杠杆先是省力的后是费力的D ．杠杆先是费力的后是省力的4．如图所示，自行车的手闸（图中深色部分）是一个杠杆，图中关于该手闸工作时的示意图正确的是A ．B ．C ．D ．5．如图所示是小丽同学总复习时归纳的图形，其中正确的是（ ）A ．重力的图示B ．1F 、2F 的力臂C．晶体的熔化图线D．磁体的磁感线6．生活中的许多场景都蕴含了物理知识，关于如图描述正确的是（）A．图甲，擀面皮说明力可以改变物体的运动状态B．图乙，钢笔吸墨水利用了大气压强C．图丙，给自行车轴加润滑油是为了增大摩擦D．图丁，手距离筷子夹菜端越远越省力7．自行车是一种轻便、利于环保的交通工具，从它的结构和使用来看，用到了许多物理知识，下列说法中正确的是()A．为了减小摩擦，轮胎上制有花纹B．为了骑行省力，链条与其连接的两个齿轮组成滑轮组C．车把上的手闸刹车系统是应用了省力杠杆及摩擦的知识D．晚上灯光照在自行车尾部，尾灯会发光这是利用了光的折射原理8．下列作图中，正确的是A．物体静止在斜面上时受到的力B．通过透镜的光线C．电磁铁D．杠杆的力臂9．“给我一个支点和一根足够长的棍，我就能撬起整个地球．”下列生产和生活中的杠杆与阿基米德设想的杠杆属于同一类型的是A．B．C．D．10．如图是一种测定油箱内油量的装置模型，电源电压为3V，定值电阻R0的阻值为10Ω，滑动变阻器R的规格为“20Ω1A”，在保证电路安全的前提下，下列说法正确的是（）A．若油量表是用甲表改装的，则油面越高其读数越大B．图中的杠杆就其使用目的而言，属于等臂杠杆C．加油过程中，乙表示数的数值最大变化范围为0.1～0.3AD．加油过程中，电路消耗的最大功率与最小功率之比为2:1二、填空题11．用如图所示的实验器材“探究杠杆的平衡条件”，其中每个钩码的质量相等。

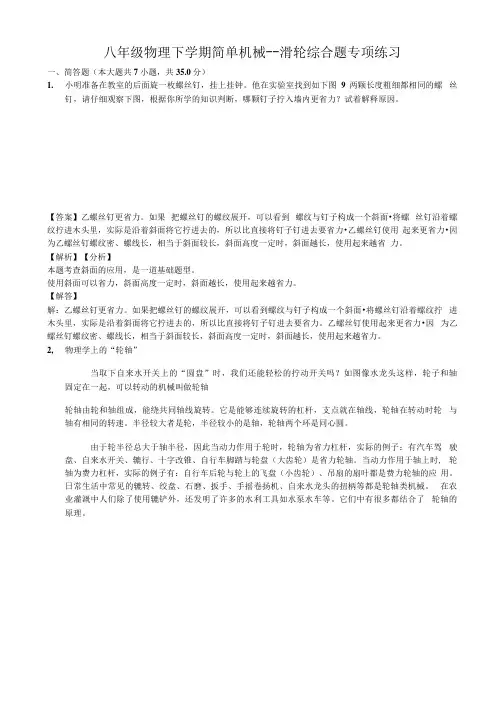

八年级物理下学期简单机械--滑轮综合题专项练习一、简答题（本大题共7小题，共35.0分）1.小明准备在教室的后面旋一枚螺丝钉，挂上挂钟。

他在实验室找到如下图9两颗长度粗细都相同的螺丝钉，请仔细观察下图，根据你所学的知识判断，哪颗钉子拧入墙内更省力？试着解释原因。

【答案】乙螺丝钉更省力。

如果把螺丝钉的螺纹展开，可以看到螺纹与钉子构成一个斜面•将螺丝钉沿着螺纹拧进木头里，实际是沿着斜面将它拧进去的，所以比直接将钉子钉进去要省力•乙螺丝钉使用起来更省力•因为乙螺丝钉螺纹密、螺线长，相当于斜面较长，斜面高度一定时，斜面越长，使用起来越省力。

【解析】【分析】本题考查斜面的应用，是一道基础题型。

使用斜面可以省力，斜面高度一定时，斜面越长，使用起来越省力。

【解答】解：乙螺丝钉更省力。

如果把螺丝钉的螺纹展开，可以看到螺纹与钉子构成一个斜面•将螺丝钉沿着螺纹拧进木头里，实际是沿着斜面将它拧进去的，所以比直接将钉子钉进去要省力。

乙螺丝钉使用起来更省力•因为乙螺丝钉螺纹密、螺线长，相当于斜面较长，斜面高度一定时，斜面越长，使用起来越省力。

2,物理学上的“轮轴”当取下自来水开关上的“圆盘”时，我们还能轻松的拧动开关吗？如图像水龙头这样，轮子和轴固定在一起，可以转动的机械叫做轮轴轮轴由轮和轴组成，能绕共同轴线旋转。

它是能够连续旋转的杠杆，支点就在轴线，轮轴在转动时轮与轴有相同的转速。

半径较大者是轮，半径较小的是轴，轮轴两个环是同心圆。

由于轮半径总大于轴半径，因此当动力作用于轮时，轮轴为省力杠杆，实际的例子：有汽车驾驶盘、自来水开关、辘行、十字改锥、自行车脚踏与轮盘（大齿轮）是省力轮轴。

当动力作用于轴上时, 轮轴为费力杠杆，实际的例子有：自行车后轮与轮上的飞盘（小齿轮）、吊扇的扇叶都是费力轮轴的应用。

日常生活中常见的辘转、绞盘、石磨、扳手、手摇卷扬机、自来水龙头的扭柄等都是轮轴类机械。

在农业灌溉中人们除了使用辘铲外，还发明了许多的水利工具如水泵水车等。

杠杆与滑轮专项训练评卷人得分一、单选题1. 身高相同的兄弟二人用一根重力不计的均匀扁担抬起一个900N的重物。

已知扁担长为1.8m，重物悬挂点与哥哥的肩之间的距离OA=0.8m，如图所示。

则A. 以哥哥的肩A为支点，可计算出弟弟承担的压力为400NB. 以O为支点，可计算出兄弟二人承担的压力之比为4:9C. 以O为支点，可计算出兄弟二人承担的压力之比为9:5D. 以弟弟的肩B为支点，可计算出哥哥承担的压力为600N2. 如图所示,重为50 N的物体A在拉力F作用下沿水平面做匀速直线运动。

已知滑轮组机械效率为80%,物体运动的速度为1 m/s,下列分析计算正确的是()A. 物体所受合力为5 NB. 物体受到的摩擦力为12 NC. 拉力F做功的功率为5 WD. 在10 s内机械所做的有用功为500 J3. 如图所示,可绕O点转动的轻质杠杆,在D点挂一个重为G的物体M。

用一把弹簧测力计依次在A、B、C三点沿与圆O相切的方向用力拉,都使杠杆在水平位置平衡,读出三次的示数分别为F1、F2、F3。

它们的大小关系是 ()A. F1<F2<F3<G B. F1>F2>F3>G C. F1=F2=F3=G D. F1>F2=F3=G4. 如图所示,A为直立固定的容器,底部活塞B与容器接触良好且无摩擦,其中装入适量的水,水不会流出。

活塞通过竖直硬杆与轻质杠杆OCD的C点相连,O为杠杆的固定转轴,杠杆的D点与一细绳相连。

当水对活塞B的压强为2×103 Pa时,一人需用力F拉细绳使杠杆在水平位置平衡。

已知OC∶CD=1∶2,活塞B的横截面积为600 cm2,容器高为0.5 m,活塞与硬杆总重为第1页共19页30 N,不计绳重和摩擦,假设人的质量为50 kg,g取10 N/kg。

则下列判断正确的是 ()A. 容器中的水的高度为30 cmB. 当人用力F拉细绳使杠杆在水平位置平衡时,人对地面的压力为450 NC. 当人用力F拉细绳使杠杆在水平位置平衡时,容器中水的质量为30 kgD. 应用此装置,人增大拉细绳的力,当杠杆在水平位置平衡时可以使自己对地面的压力为零5. 如图,重力不计的一木板AC可绕O点无摩擦转动,木板AC长9 m,在A端挂一边长为50 cm 的正方体P,一台电动车由B点向C点运动。

参考答案与解析一．选择题1．如图所示,杠杆处于平衡状态,如果将物体A和B同时向靠近支点的方向移动相同的距离,下列判断正确的是〔〕A．杠杆仍能平衡B．杠杆不能平衡,右端下沉C．杠杆不能平衡,左端下沉D．无法判断[考点]杠杆的平衡条件．[专题]简单机械．[分析]根据杠杆原来处于平衡状态,利用图示杠杆的力臂关系,根据杠杆平衡条件得到物体AB的质量大小关系；根据条件的变化,分别表示出杠杆作用两边的力矩：力和力臂的乘积．比较力矩的大小,即可确定杠杆是否平衡．[解答]解：原来杠杆在水平位置处于平衡状态,此时作用在杠杆上的力分别为物体A、B的重力,其对应的力臂分别为OC、OD,根据杠杆的平衡条件可得：m A gOC=m B gOD,由图示可知,OC＞OD．所以m A＜m B,当向支点移动相同的距离△L时,两边的力臂都减小△L,此时左边为：m A g〔OC﹣△L〕=m A gOC﹣m A g△L,右边为：m B g〔OD﹣△L〕=m B gOD﹣m B g△L,由于m A＜m B,所以m A g△L＜m B g△L；所以：m A gOC﹣m A g△L＞m B gOD﹣m B g△L．因此杠杆将向悬挂A物体的一端即左端倾斜．故选C．[点评]根据杠杆第一次处于平衡状态,利用杠杆的平衡条件,得到物体A、B的质量大小关系,然后根据现在的条件表示两者力矩,利用推导出物体的质量关系,结合力臂的变化,得出两个力矩的大小关系,从而确定杠杆的偏转方向．这是此题的解题思路．2．用细绳系住厚度不均匀的木板的O处,木板恰好处于静止状态,且上表面保持水平．如图所示,两玩具车同时从O点附近分别向木板的两端匀速运动,要使木板在此过程始终保持平衡,必须满足的条件是〔〕A．两车的质量相等B．两车的速度大小相等C．质量较小的车速度较大D．两车同时到达木板两端[考点]杠杆的平衡条件．[专题]简单机械．[分析]根据杠杆的平衡条件F1L1=F2L2分析解答即可．[解答]解：木板原来是平衡的,两玩具车同时从O点附近分别向木板的两端匀速运动,若保持木板平衡根据杠杆的平衡条件：G1L1=G2L2,即：m1v1t=m2v2t,m1v1=m2v2,A、两车的质量相等,速度不同则不能平衡,故A错误；B、车的速度大小相等,质量不同不能平衡,故B错误；C、质量较小的车速度较大,故C正确；D、须满足与两端距支点距离相等才能平衡,故D错误．故选C．[点评]本题考查了速度、重力和杠杆平衡条件的应用,正确分析出杠杆上的五个要素是解题的关键所在．3．如图所示,OAB为轻质杠杆,可绕支点O自由转动,在B端施加一个动力使杠杆在水平位置平衡,该杠杆〔〕A．一定是省力杠杆B．一定是费力杠杆C．一定是等臂杠杆D．以上情况都有可能[考点]杠杆的分类．[专题]简单机械．[分析]使用杠杆时,如果动力臂大于阻力臂,为省力杠杆；如果动力臂等于阻力臂,为等臂杠杆；如果动力臂小于阻力臂,为费力杠杆；因为在B点用力的方向不确定,所以其省费力情况要根据用力的方向确定．据此分析．[解答]解：B点力的方向不同,力臂的大小则不同,不能确定动力臂与阻力臂的大小关系,所以此时杠杆可能省力,可能费力,可能既不省力也不费力．故ABC不符合题意,D符合题意．故选D．[点评]本题考查了学生对杠杆平衡条件、杠杆的分类的了解与掌握,会画力臂帮助分析是本题的关键．4．如图所示是汽车起重机的示意图,当用它从水中吊起重物时,下列说法正确的是〔〕A．汽车轮胎有花纹是为了减少行驶过程中的摩擦力B．此吊车运用了杠杆原理,此杠杆为费力杠杆C．汽车固定后,吊起重物后与没有吊起重物相比,对地面的压强变小D．将货物从水中匀速吊起时,出水过程中,拉力逐渐变小[考点]杠杆的分类；增大或减小摩擦的方法；压强大小比较．[专题]重力、弹力、摩擦力；压强、液体的压强；简单机械．[分析]〔1〕影响摩擦力大小的因素有：压力和接触面的粗糙程度．增大摩擦的方法有：增大压力、增大接触面的粗糙程度；减小摩擦的方法有：减小压力、使接触面变光滑即减小接触面的粗糙程度、变滑动为滚动、加润滑油、使两接触面分开．〔2〕根据动力臂和阻力臂的关系分析是省力杠杆、等臂杠杆、费力杠杆；〔3〕接触面积不变,货物增多,相当于增加了对地面的压力,根据公式p=可知对地面压强的变化；〔4〕分析货物在出水过程中的受力,根据受力判断拉力的变化情况．[解答]解：A、汽车轮胎上做有凹凸不平的花纹是通过增大接触面的粗糙程度的方法增大摩擦力,故A错误；B、吊臂在使用过程中动力臂小于阻力臂,是费力杠杆,费力但可以省距离,故B正确；C、当这辆汽车装载一些货物时,对地面的压力增大,接触面积不变,根据公式p=可知对地面压强变大,故C错误；D、货物在出水过程中受到竖直向下的重力和直向拉力、浮力,满足G=F+F浮,出水过程中浮力减小,重力不变,所以拉力变大,故D错误．故选B．[点评]此题考查了减小摩擦力的方法、增大摩擦力的方法、杠杠的分类、压强大小的判断、受力分析、浮力,是一道综合题．生活处处有物理,我们要认真观察、思考我们生活中的物理现象．5．根据工作需要选择合适的工具是劳动者的基本技能．要剪断铁丝等较硬的物体,下图中的4种剪刀应选择〔〕A．B．C．D．[考点]杠杆的分类．[专题]简单机械．[分析]要剪开较硬的东西,应该选择省力杠杆,而省力杠杆的动力臂大于阻力臂．[解答]解：A、B、C图中剪刀的动力臂小于阻力臂,是费力杠杆,故都不符合题意；D、此剪刀的动力臂远大于阻力臂,是省力杠杆,符合题意；故选D．[点评]解决此类题目的关键是熟悉常用工具的使用特点,并结合杠杆的分类方法选择合适的杠杆．6．如图所示,重力为G的均匀木棒竖直悬于O点,在其下端施一始终垂直于棒的拉力F,让棒缓慢转到图中虚线所示位置,在转动的过程中〔〕A．动力臂逐渐变大B．阻力臂逐渐变大C．动力F保持不变D．动力F逐渐减小[考点]杠杆的动态平衡分析．[专题]简单机械．[分析]先确定阻力臂、动力臂的变化,然后根据杠杆平衡的条件〔动力乘以动力臂等于阻力乘以阻力臂〕分析动力的变化．[解答]解：A、由图示可知,木棒是一个杠杆,力F是动力,力F始终垂直与木棒,则木棒的长度是动力臂,木棒长度保持不变,动力臂保持不变,故A错误；B、木棒的重力是阻力,阻力大小不变,木棒在竖直位置时,重力的力臂为0,转过θ角后,重力力臂〔阻力臂〕逐渐增大,故B正确；C、已知：G、L保持不变,L G逐渐变大,由杠杆平衡条件：GL G=FL可知,动力F逐渐增大,故CD错误；故选B．[点评]本题考查了杠杆平衡条件的应用,知道杠杆平衡的条件,会熟练应用杠杆平衡的条件分析问题解决问题是关键．7．中国语言丰富多彩,其中蕴含着许多物理知识,下列对应的物理知识不正确的是〔〕A．四两拨千斤﹣﹣杠杆原理B．落叶归根﹣﹣地球附近的物体总是受到重力作用C．磨刀不误砍柴功﹣﹣减小受力面积可以增大压强D．站着不如躺着﹣﹣躺着对地面的压力比站立时小[考点]杠杆与其五要素；重力；增大压强的方法与其应用．[专题]应用题．[分析]解答此题需要先认真分析俗语中用到的物理知识,然后与所给的物理知识相对比．[解答]解：A、当动力臂大于阻力臂时,杠杆是省力的,"四两拨千斤"正是应用了省力杠杆的原理,故A正确,不符合题意；B、"落叶"由于受到竖直向下的重力作用,最终会落到地面上,故B正确,不符合题意；C、刀磨后变得锋利,是应用减小受力面积来增大压强的原理,故C正确,不符合题意；D、人无论站着还是躺着,对地面的压力都等于自身的重力,是不变的,但受力面积增大了,对地面的压强减小,所以人感觉舒服,故D错误,符合题意．故选D[点评]该题考查了杠杆、重力、压强等多个知识点,要求学生能够从现象的形成来确定对应的物理知识．8．不计摩擦和绳重,用图所示的甲、乙两个相同的滑轮组,提升不同数量的同种钩码,则它们的机械效率〔〕A．η甲＞η乙B．η甲＜η乙C．η甲=η乙D．无法比较[考点]机械效率的大小比较．[专题]应用题；功、功率、机械效率．[分析]滑轮组〔甲〕和〔乙〕相同,将重物提升相同高度时,额外功相等,提升的物重越大,有用功越多,结合机械效率公式分析．[解答]解：不计摩擦和绳重,因滑轮组〔甲〕和〔乙〕动滑轮重力相等,将不同重物提升相同的高度,由W额=G动h可知,所做额外功相等；又因甲组提升的钩码少,所做有用功小,由机械效率的公式：η==可知：η＜η乙．甲故选：B．[点评]此题主要是测量滑轮组的机械效率,首先要掌握滑轮组机械效率的概念．考查了滑轮组的机械效率与被提升物体的重力与动滑轮重力之间的关系．9．如图所示,用动滑轮把一个物体匀速拉起,不计摩擦,则下列说法中正确的是〔〕A．拉起的物体质量越大,机械效率越髙B．动滑轮的质量越大,机械效率越高C．拉起物体的速度越大,机械效率越髙D．物体被拉起的越高,机械效率越高[考点]滑轮〔组〕的机械效率．[专题]应用题；功、功率、机械效率．[分析]解决本题需掌握：滑轮组的机械效率公式为η=×100%．[解答]解：机械效率为η=×100%,设物体升高了h,则W有=mgh,W总=〔m+m动〕g2h=〔m+m动〕gh；故：η=×100%=×100%；所以当滑轮质量不变时,物体质量越大,效率越高；物体质量一定时,动滑轮质量越大,机械效率越小．与速度、高度都是无关的．故选：A．[点评]滑轮的机械效率取决于动滑轮的质量和物体的质量,如果动滑轮质量越小,物体质量越大,则效率越高．二．填空题10．如图所示,小刚用200N的拉力在10s内把重320N的物体匀速提升了3m,滑轮的机械效率是,拉力的功率是W．[考点]滑轮〔组〕的机械效率；功率的计算．[专题]功、功率、机械效率．[分析]已知物重和提升高度,根据公式W=Gh可求有用功,已知动滑轮上绳子段数和拉力F,根据公式W=FS可求总功,机械效率η=×100%可求机械效率；根据P=可求拉力的功率．[解答]解：有用功W有用=Gh=320N×3m=960J,总功W总=FS=F×2h=200N×2×3m=1200J,动滑轮的机械效率：η=×100%=×100%=80%．拉力的功率：P===120W．故答案为：80%；120．[点评]本题考查功和机械效率的计算,关键是公式的灵活运用以与公式的推导,学会举一反三的能力,根据所学公式推导出自己解题所需要的公式,这是本题的难点．11．假期,小明坐客车去旅游．当客车行驶到高速公路保持车距标识牌0m处时,恰好后面一辆小汽车行驶到客车旁．此时客车上速度计显示为80km/h．当客车匀速行驶到标识牌100m处时,小汽车匀速行驶到了标识牌200m处,小汽车〔选填"已经"或"没有"〕超速；若此时小汽车的功率为80kW,它的牵引力为N．以小汽车为参照物,客车是向〔选填"前"或"后"〕运动的．〔此时高速路段限定小汽车最高速度为120km/h〕．[考点]功率计算公式的应用；速度公式与其应用．[专题]长度、时间、速度；功、功率、机械效率．[分析]〔1〕利用速度公式求出小汽车的速度对比限速作出判断；〔2〕利用P===Fv求出小汽车的牵引力；以小汽车为参照物,客车向后运动．[解答]解：由v=得：客车行驶时间为：t===h则小汽车的速度为：v===160km/h＞120km/h故小汽车超速了；由P===Fv得：小汽车的牵引力为：F===1800N,以小汽车为参照物,客车向后运动．故答案为：已经；1800；后．[点评]此题主要考查学生对于速度、路程、时间的运算的掌握程度．12．小球在没有空气阻力的情况下,沿无摩擦轨道运动．〔1〕如图1所示,小球从A点静止释放,小球到达C点时速度是否为零？．〔2〕将轨道BC段改为水平,如图2所示,小球仍从A点静止释放,小球经过M点时的机械能大于、小于还是等于其在A点的机械能？．以小球经过M点时为计时起点,大致画出小球在MN段运动的速度﹣时间图线．[考点]动能和势能的转化与守恒；力与运动的关系．[专题]应用题；运动和力；机械能与其转化．[分析]〔1〕在不计阻力和摩擦的情况下,机械能是守恒的．〔2〕据牛顿第一运动定律可知,一切物体在没有受到外力时,总保持静止状态或匀速直线运动状态；[解答]解：〔1〕小球从A点静止释放,由于不计空气阻力和摩擦,没有机械能的损失,所以小球到达C点时速度是0；〔2〕据题目可知,由于不计空气阻力和摩擦,机械能是守恒的,所以小球经过M点时的机械能是等于其在A点的机械能的；同时由于不计空气阻力和摩擦力,小球原来是运动的,所以小球在MN段做匀速直线运动,如下图：故答案为：〔1〕是；〔2〕等于；见上图．[点评]读懂题意,并知道在不计空气阻力和摩擦的情况下,机械能是守恒的是解决该题的关键．13．如图A、B所示,平静的湖面上有两艘小船,绳的一端拴在甲船上,绕过乙船上的滑轮,站在船上或岸上的人用100N的力拉绳子的自由端．如果A、B图中甲船在20s内向右匀速移动了10m,同时乙船向左移动了4m,则A、B图中人拉绳子的功率分别为140W与90W．[考点]功率的计算．[专题]功、功率、机械效率．[分析]正确的判断出绳子自由端移动的距离,然后结合公式W=Fs求解人拉绳做的功,利用功率公式率P=求解人拉绳的功率即可．[解答]解：〔1〕甲船向右移动了10m,乙船向左移动了4m,以甲为参照物乙向左移动了10m+4m=14m,有两段绳子拉乙船,故绳子自由端总共移动s=14m×2=28m；故人拉绳子的功率P====140W；〔2〕如果乙船不动,滑轮为定滑轮,甲船向右移动了10m,则绳子自由端会移动10m；如果甲船不动,乙船动,则滑轮为动滑轮,乙船向左移动了4m,则绳子自由端会移动8m；现在两船都动,故绳子自由端总共移动18m；故人拉绳子的功率P====90W．故答案为：140；90．[点评]此题是一道综合题目,能否正确的判断绳端移动距离是解决此题的关键．14．在探究滑轮组的机械效率实验中赵亮同学连成了如图所示的滑轮组,并分别测出了实验数据．钩码重力G/N 钩码上升的高度h/cm拉力F/N绳端移动的距离s/cm2.410l30〔1〕根据以上表格中数据,实验过程中,此滑轮组的机械效率为80%．〔2〕赵亮用此滑轮组匀速提起重为G的物体升高h,所用时间为t,拉力的大小为F,则F的功率P=．〔用本小题中已知字母表示〕[考点]滑轮〔组〕机械效率的测量实验．[专题]测量型实验综合题．[分析]〔1〕根据表中实验数据,根据功的计算公式求出有用功与总功,然后由效率公式求出滑轮组的效率．〔2〕由功的计算公式求出拉力的功,然后由功率公式求出拉力的功率．[解答]解：〔1〕有用功W有用=Gh=2.4N×0.1N=0.24J,拉力做的总功W总=Fs=1N×0.3m=0.3J,滑轮组的机械效率η=×100%=×100%=80%；〔2〕由图示可知,滑轮组承重绳子的有效股数n=3,物体升高h,则绳子自由端移动的距离s=nh=3h,拉力做的功W=Fs=3Fh,拉力的功率P==．故答案为：〔1〕80%；〔2〕．[点评]本题考查了求滑轮组的机械效率、求拉力的功率问题,熟练应用功的公式求出功、知道绳子自由端与物体上升高度的关系是正确解题的关键．三．解答题15．某兴趣小组用如图甲所示的滑轮组〔物体与动滑轮用绳子a连接〕匀速拉动放在同一水平面上的不同物体,物体受到的摩擦力从200N开始逐渐增加,直到组装滑轮组的绳子b被拉断,每次物体拉动的距离均为2m．通过实验绘出了该滑轮组机械效率随物体受到摩擦力大小变化的关系图象如图乙．〔不计绳重和绳与滑轮间的摩擦〕求：〔1〕动滑轮重力；〔2〕当滑轮组的机械效率为80%,物体以0.2m/s的速度匀速运动时,该滑轮组的有用功率；〔3〕一个重500N的同学利用该滑轮组,想独自用竖直向下的力拉断绳子b,请你通过计算分析他能否实现．[考点]滑轮〔组〕的机械效率；滑轮组绳子拉力的计算；功率的计算．[专题]简单机械；功、功率、机械效率．[分析]〔1〕由图象知,当物体与地面间摩擦力为200N时,滑轮组的机械效率为50%,根据机械效率变形公式得到动滑轮重力；〔2〕已知滑轮组的机械效率和动滑轮重,可以得到物体受到的摩擦力；已知物体受到的摩擦力和运动速度,利用公式P=Fv得到有用功率；〔3〕由图象知绳子b被拉断时,物体与地面间的摩擦力为1600N,计算此时绳子受到的拉力,与中学生体重比较,即可得出结论．[解答]解：〔1〕因为η====,所以动滑轮重力为G动===200N；〔2〕当滑轮组机械效率为η2=80%时,根据η=得,物体受到的摩擦力为f2===800N,所以滑轮组的有用功率为P=F2v=f2v=800N×0.2m/s=160W；〔3〕当物体与地面间摩擦力达到最大f3=1600N时,作用在绳子自由端的拉力为F最大=〔f3+G动〕=×〔1600N+200N〕=600N,因为F最大=600N＞G=500N,所以中学生无法直接拉断绳子．答〔1〕动滑轮的重力为200N；〔2〕有用功率为160W；〔3〕无法实现．[点评]此题是一道力学综合题,考查了滑轮组的特点、功率、机械效率的变化,考查角度新颖,是一道创新题．16．现有重800N的木箱A,小李同学想把它搬到高为6m、长为10m的斜面上,如图所示,他站在斜面上,沿斜面向上用600N的拉力使木箱A以0.2m/s的速度匀速从斜面底端到达斜面顶端．求：〔1〕小李同学拉木箱的做的功和功率是多大？〔2〕该斜面的机械效率是多少？[考点]斜面的机械效率；功的计算；滑轮与功的综合题．[专题]计算题；功、功率、机械效率．[分析]〔1〕已知斜面的长和拉力的大小,可以利用公式W=FS计算出拉力做的总功,又知道物体的运动速度,可利用公式t=计算出运动时间,最后再利用公式P=计算出功率的大小．η=〔2〕知道物体的重力和提升的高度,可利用公式W=Gh计算出克服重力做的有用功；再利用公式计算出斜面的机械效率．[解答]解：〔1〕对木箱的拉力：F=600N,木箱一定的速度：v=0.2m/s,小李同学拉木箱的功率为：P===Fv=600N×0.2m/s=120W〔2〕木箱的重力：G=800N,斜面的高度：h=6m,小李做的有用功为：W有用=Gh=800N×6m=4800J,拉动木箱过程中所做总功：W总=Fs=600N×10m=6000J；则机械效率为：η=×100%=×100%=80%．答：〔1〕小李同学拉木箱的功率是120W．〔2〕该斜面的机械效率是80%．[点评]本题考查有用功、总功、额外功和机械效率的计算,关键是公式和公式变形的应用,属于基础性计算题．。

杠杆滑轮专题练习一．选择题（共17小题）1．如图所示，所用杠杆属于费力杠杆的是（）A．B．C．D．2．如图所示是锅炉上的保险阀的示意图，当阀门受到的蒸汽压强超过安全值时，阀门被顶开，蒸汽跑出一部分，使锅炉内的蒸汽压强减小，从而达到自动控压的目的．现需要将锅炉内的蒸汽压强的安全值减小一些，以下做法可行的是（）A．在图示位置将重物适当增加一些B．在图示位置将重物适当减小一些C．将重物由图示位置向左移动适当距离D．将重物由图示位置向右移动适当距离3．如图所示为一杆秤，下列说法正确的是（）A．在砰砣上吸附一块磁铁，将使测量值大于物体的真实质量B．若秤砣掉了一小块，将使测量值大于物体的真实质量C．用B提纽时，该秤的最大称量值比用A提纽时的最大称量值大D．在砰盘上沾上了泥土，将使测量值小于物体的真实质量4．使用天平称量物体质量前，发现托盘天平横梁的指针如图所示，则应（）A．将游码向左调节B．将游码向右调节C．向右端调节平衡螺母D．向左端调节平衡螺母5．如图所示，杠杆上有两个质量不等的球m1＞m2，杠杆在水平位置平衡，杠杆自重不计．如果两球以相同的速度向支点运动，则杠杆（）A．仍能平衡B．不能平衡，右侧将下沉C．不能平衡，左侧将下沉D．条件不够，无法判断6．如图所示，在均匀的杠杆两端分别放上A 、B 两支大小相同、长度不等的蜡烛，这时杠杆平衡．若蜡烛燃烧速度相同，过一段时间后[蜡烛未燃完]杠杆将（杠杆将（ ）A ． 左端下沉端下沉B ． 右端下沉端下沉C ． 仍平衡平衡D ． 无法确定法确定7．如图所示，杠杆OA 可绕支点O 转动，B 处挂一重物G ，在A 处用一竖直向上的力F 拉杠杆．当杠杆和竖直墙之间夹角逐渐增大时，为了使杠杆平衡，则（之间夹角逐渐增大时，为了使杠杆平衡，则（ ）A ． F 逐渐增大，但F ＜G B ． F 大小不变，但F ＞G C ． F 逐渐减小，但F ＞G D ． F 大小不变，但F＜G 8．如图所示，有一固定在墙壁上的可绕支点O 转动杠杆，在杠杆上A 点悬挂一装有水的敞口水杯，在B 点施加竖直向上的拉力F 使杠杆在水平位置保持平衡．则拔下水杯底部的塞子后，拉力F 随时间t 变化的图象是（变化的图象是（ ）A ．B ．C ．D ．9．利用一个滑轮组提升物体，不计摩擦阻力，则用这个滑轮组（．利用一个滑轮组提升物体，不计摩擦阻力，则用这个滑轮组（ ）A ． 提升的物体重力越小，机械效率越高升的物体重力越小，机械效率越高B ． 提升的物体重力越大，机械效率越高升的物体重力越大，机械效率越高C ． 把物体提的越高，机械效率越高物体提的越高，机械效率越高D ． 自由端拉力越大，机械效率越高由端拉力越大，机械效率越高10．如图所示，三个滑轮下悬挂的重物的质量相等，若滑轮、绳的重力及滑轮与轴的摩擦忽略不计，则F 1、F 2、F 3的关系为（的关系为（ ）A ．F 1=F 2=F 3 B ． F 1＞F 2＞F 3 C ． F 2＞F 3＞F 1 D ． F 3＞F 1＞F 211．如图所示，三个滑轮拉同一物体在水平面作匀速直线运动，所用拉力分别为F1、F2、F3，不计滑轮重和绳子与滑轮之间的摩擦，那么有（ ）滑轮之间的摩擦，那么有（A．F1＞F2＞F3B．F1＜F2＜F3C．F3＞F1＞F2D．F2＜F3＜F1，若不计摩擦力和滑轮重，则（ ）12．如图所示，分别用滑轮和滑轮组提起重物，其中G1=G2=G3，若不计摩擦力和滑轮重，则（A．F1＞F2＞F3B．F1＜F2＜F3C．F1=F2=F3D．F1=F2＞F3 13．（2014•无锡模拟）甲乙两个滑轮组如图所示，其中的每一个滑轮都相同，用它们分别将重物G1、G2提高相同的高度，不计滑轮组的摩擦，下列说法中正确的是（ ）的高度，不计滑轮组的摩擦，下列说法中正确的是（A．若G1=G2，拉力做的额外功相同，拉力做的额外功相同B．若G1=G2，甲的机械效率大于乙的机械效率，甲的机械效率大于乙的机械效率C．若G1=G2，拉力做的总功相同，拉力做的总功相同D．用甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变甲乙其中的任何一个滑轮组提起不同的重物，机械效率不变14．如图所示，G=80N，在力F的作用下，滑轮以0.4m/s的速度匀速上升，不计摩擦及滑轮重，则物体的速度和力F的大小分别是（的大小分别是（ ）A．0.8m/s，160N B．0.8m/s，40N C．0.4m/s，160N D．0.2m/s，40N 15．如图所示，滑轮沿水平方向匀速拉动物体A，若拉力F=180N，则物体A与水平桌面的摩擦力为（滑轮重及轮和绳的摩擦不计）（）A．180 N B．360 N C．90 N D．无法确定法确定16．如图所示，滑轮重及滑轮摩擦不计，物体A和B都处于静止状态．下列几种说法中正确的是（都处于静止状态．下列几种说法中正确的是（ ）A ． 两物体重力的大小关系是G 1=2G 2B ． A 物体受到的摩擦力的大小f A =2G 2C ． A 物体所受的合力的方向是向右的物体所受的合力的方向是向右的D ． A 物体受到三个力的作用，B 物体受到两个力的作用物体受到两个力的作用17．（2014•黄石）如图所示，小王在探究“力和运动的关系”的实验中，他将物体M 放在水平桌面上，两边用细线通过滑轮与吊盘相连．若在左盘中放重为G 的砝码，右盘中放重为2G 的砝码时，物体M 能以速度v 向右作匀速直线运动．如果左、右盘中的砝码不变，要让物体M 能在水平桌面上以2v 的速度向左作匀速直线运动，则应在左盘中再加上砝码，所加砝码的重为（吊盘重、滑轮与细线间和滑轮与轴间摩擦不计）（ ）A ．G B ． 2G C ． 3G D ． 4G 二．填空题（共5小题）18．如图是一种拉杆式旅行箱的示意图，使用时相当于一个．如图是一种拉杆式旅行箱的示意图，使用时相当于一个 _________ （填“省力”或“费力”）杠杆，而且把手处做的比较宽大，这是为了做的比较宽大，这是为了 _________ 手受到的压强（填“增大”或“减小”）．19．杆秤加一些小配件就可以设计制造出一杆能测出液体密度的杆秤．杆秤加一些小配件就可以设计制造出一杆能测出液体密度的杆秤．在秤盘中放一个容积为在秤盘中放一个容积为500mL 、质量为200g 的玻璃容器，然后在杆秤的某些刻度上标上密度值，就制成了一杆简单而实用的液体密度秤（如图所示）．只要在玻璃容器中加500mL 的待测液体，就可以直接“称”出该液体的密度．在这杆秤上，密度为“0”刻度应标在原刻度刻度应标在原刻度 _________ kg 处；请通过计算，确定杆秤上“0.6kg ”刻度处对应的密度值刻度处对应的密度值 _________ g/cm 3．20．（2014•鄂州模拟）如图，长为3米的质地均匀平板的中点能绕固定的支点转动，平板与水平地面的夹角为30°，在板上站两个小孩．已知30千克的甲小孩位于板的左端，20千克的乙小孩位于板的右端．现甲小孩以0.1米/秒的速度向右慢慢移动，速度向右慢慢移动， _________ 秒时间后平板开始转动；甲小孩在平板转动前的过程中，克服自身重力做功的功率为功率为 _________ 瓦．（g=10牛/千克）千克）21．请完成如图所示杠杆的示意图．．请完成如图所示杠杆的示意图．22．如图中的水平桌面足够长，不计托盘质量和滑轮与绳的摩擦．物体A 重10N ，当物体B 重为2N 时，物体A 保持静止，这时A 物体受到的摩擦力为物体受到的摩擦力为 _________ N ；当物体B 重为3N 时，物体A 向右做匀速直线运动，运动一段时间托盘着地，此后物体继续运动一段时间，此时物体A 受到的摩擦力是受到的摩擦力是 _________ N ．方向是．方向是 _________ ．三．解答题（共8小题）23．如图所示是一个指甲刀的示意图，它由三个杠杆ABC 、OBD 和OED 组成，用指甲刀剪指甲时，下面说法正确的是的是 _________A ．三个杠杆都是省力杠杆．三个杠杆都是省力杠杆B ．三个杠杆都是费力杠杆．三个杠杆都是费力杠杆C ．ABC 是省力杠杆，OBD 、OED 是费力杠杆是费力杠杆D ．ABC 是费力杠杆，OBD 、OED 是省力杠杆．是省力杠杆．24．杠杆OBA 平衡，画出动力的力臂．平衡，画出动力的力臂．25．图是锅炉上的保险阀，当阀门受到的蒸气压强超过安全值时，阀门就会被顶开，让蒸气跑出一部分，使锅炉内的蒸气压强减小，阀门面积为3厘米2，杠杆重不计．，杠杆重不计． （1）用毫米刻度尺从图上量出并记录杠杆的动力臂和阻力臂．）用毫米刻度尺从图上量出并记录杠杆的动力臂和阻力臂． （2）要保持锅炉内蒸气的压强为1.2×105帕，应在B 处挂多重的物体？处挂多重的物体？（3）锅炉用久了耐压能力会降低，怎样调节能使锅炉内蒸气的最大压强小于1.2×105帕？帕？26．在“研究杠杆的平衡条件”实验中：实验中：（1）实验前，发现杠杆处于如图（a ）所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向）所示的状态，为了使杠杆在水平位置平衡，应将杠杆右端的平衡螺母向 _________ （选填“左”或“右”）移动．）移动．（2）左右两端添加钩码后，此时杠杆的状态如图（b ）所示，可以将右端钩码的位置向）所示，可以将右端钩码的位置向 _________ （选填“左”或“右”），使杠杆重新平衡在水平位置．，使杠杆重新平衡在水平位置．（3）上面两次操作都要使杠杆平衡在水平位置，这样做的目的是）上面两次操作都要使杠杆平衡在水平位置，这样做的目的是 _________ ．（4）某实验小组进行正确的实验操作后，得到的数据为F 1=6N ，L 1=20cm ，F 2=4N 和L 2=30cm ．该实验小组根据这些数据能否得出探究结论？些数据能否得出探究结论？ _________ 理由是理由是 _________ ．（5）另一小组的同学获得的数据如右表所示：）另一小组的同学获得的数据如右表所示：他们得出的结论是：“动力+动力臂=阻力+阻力臂．”你认为这个结论是你认为这个结论是 _________ （选填“正确的”或“错误的”）．理由是由是 _________ ．27．（2013•丰台区二模）某提升装置中，杠杆AB 能绕固定点O 在竖直平面内转动，水平地面上的配重乙通过细绳竖直拉着杠杆B 端．已知AO ：OB=2：5，配重乙与地面的接触面积为S 且S=200cm 2．当用动滑轮速提升重1000N 的物体甲时（甲未浸入水中），竖直向下拉绳子自由端的力为T 1，杠杆在水平位置平衡，此时配重乙对地面的压强为P 1且P 1=3.5×104Pa ；如果在动滑轮下挂一个质量为动滑轮质量5倍的实心物体丙，并把物体丙浸没在水中匀速提升时，如图甲所示，竖直向下拉绳子自由端的力为T 2，T 2的功率随速度变化的关系图象如图乙所示，杠杆始终保持水平平衡．此时配重乙对地面的压强为P 2且P 2=5.6×104Pa ．如果不计杠杆重、绳重和滑轮轴间摩擦，图中两个滑轮所质量相同，取g=10N/kg ．求：．求：（1）提升物体甲时滑轮组的机械效率；（保留一位小数）（保留一位小数）（2）实心物体丙的密度．）实心物体丙的密度．28．如图所示，重16kg 的金属圆柱体放在圆筒形容器中，细绳AD 系于圆柱体上底面中央并沿竖直方向，杠杆AB 可绕O 点在竖直平面内转动．当把小球P 先后挂在B 点与C 点时，圆柱体对水平容器底面的压强变化了2500p a ．当需将小球P悬挂于距支点O1.4m的地为使圆柱体对容器底面的压力恰好为零，需将小球向容器中注水，使圆柱体没入水中，为使圆柱体对容器底面的压力恰好为零，方．已知杠杆在以上的各个状态中，杠杆均在水平位置上平衡，AO=0.5m，CB=0.5m，圆柱体高h=0.1m．（g取10N/km，杠杆的质量、悬挂圆柱体和小球P的细绳的质量均忽略不计）求：金属圆柱体的密度．的细绳的质量均忽略不计）求：金属圆柱体的密度．29．某人用长1.5m的扁担挑重物的情景如图所示，前面物体质量为20kg，后面物体质量为30kg，若要保持扁担平衡，则人的肩应在距扁担前端多远处？（扁担的自重可以不计，g取10N/kg）30．如图甲是用汽车打捞水下重物的示意图．汽车通过定滑轮牵引水下一圆柱形重物，在整个打捞过程中，汽车以恒定的速度V=0.2m/s向右运动．图乙是此过程中汽车拉动重物的功率P随时间t变化的图象．设t=0汽车开始提升，求：重物，忽略水的阻力和滑轮的摩擦，g取10N/kg，求：）画出汽车的重力示意图；（1）画出汽车的重力示意图；）圆柱形重物的密度．（2）圆柱形重物的密度．时，圆柱形重物上表面受到水的压力多大？（3）t=30s时，圆柱形重物上表面受到水的压力多大？一．选择题（共17小题）1．如图所示，所用杠杆属于费力杠杆的是（．如图所示，所用杠杆属于费力杠杆的是（ ）A．B．C．D．考点：杠杆的分类．简单机械．专题：简单机械．分析：结合图片和生活经验，判断杠杆在使用过程中，动力臂和阻力臂的大小关系，再判断它是属于哪种类型的杠杆．杠杆．解：解答：解：A、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；、钓鱼竿在使用过程中，动力臂小于阻力臂，是费力杠杆；B、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆；、瓶盖起子在使用过程中，动力臂大于阻力臂，是省力杠杆；C、灭火启动夹在使用过程中，动力臂大于阻力臂，是省力杠杆；、灭火启动夹在使用过程中，动力臂大于阻力臂，是省力杠杆；D、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆．、钳子在使用过程中，动力臂大于阻力臂，是省力杠杆．故选A．点评：此题考查的是杠杆的分类，主要包括以下几种：①省力杠杆，动力臂大于阻力臂；②费力杠杆，动力臂小于等臂杠杆，动力臂等于阻力臂．阻力臂；③等臂杠杆，动力臂等于阻力臂．2．如图所示是锅炉上的保险阀的示意图，当阀门受到的蒸汽压强超过安全值时，阀门被顶开，蒸汽跑出一部分，使锅炉内的蒸汽压强减小，从而达到自动控压的目的．现需要将锅炉内的蒸汽压强的安全值减小一些，以下做法可行的是（ ）行的是（A．在图示位置将重物适当增加一些图示位置将重物适当增加一些B．在图示位置将重物适当减小一些图示位置将重物适当减小一些C．将重物由图示位置向左移动适当距离重物由图示位置向左移动适当距离D．将重物由图示位置向右移动适当距离重物由图示位置向右移动适当距离考点：杠杆的动态平衡分析．简单机械．专题：简单机械．分析：要解决此题，需要掌握杠杆的平衡条件：F1L1=F2L2．根据选项中物理量的变化及平衡条件公式来判断安全值的变化情况，便可得到答案．值的变化情况，便可得到答案．解答：解：A、根据杠杆的平衡条件，若将重物的重力增大，则蒸汽压强的安全值也会增大，所以A不符合要求．B、将重物适当减小一些，根据杠杆的平衡条件，则蒸汽压强的安全值减小，所以B符合题意．符合题意．C、若将重物向左移动，则其力臂变短，根据杠杆的平衡条件，阀门的安全值减小，所以C符合题意．符合题意．D、若将重物向右移动，则其力臂变长，根据杠杆的平衡条件，阀门的安全值变大，所以D不符合题意．不符合题意． 故选BC．点评：此题主要考查了有关杠杆平衡条件的应用，首先要掌握杠杆的平衡条件，注意题目中力臂或力的变化情况，从而做出正确判断．从而做出正确判断．3．如图所示为一杆秤，下列说法正确的是（．如图所示为一杆秤，下列说法正确的是（ ）A．在砰砣上吸附一块磁铁，将使测量值大于物体的真实质量砰砣上吸附一块磁铁，将使测量值大于物体的真实质量B．若秤砣掉了一小块，将使测量值大于物体的真实质量秤砣掉了一小块，将使测量值大于物体的真实质量C．用B提纽时，该秤的最大称量值比用A提纽时的最大称量值大提纽时的最大称量值大D．在砰盘上沾上了泥土，将使测量值小于物体的真实质量砰盘上沾上了泥土，将使测量值小于物体的真实质量考点：杠杆的平衡分析法及其应用．专题：简单机械．简单机械．分析：根据杠杆平衡条件来分析，在物体质量不变，力臂不变的情况下，在秤砣上吸附一块磁铁相当于改变了秤砣的重力，重力变大，力臂变小，将使测量值小于物体的真实质量．用B提纽时，改变了支点位置，相当于物体的力臂变大，该秤的最大秤量值比用A提纽时的最大秤量值小．提纽时的最大秤量值小．解答：解：A、在秤砣上吸附一块磁铁相当于改变了秤砣的重力，重力变大，力臂变小，从秤砣读取的数变小，将错误；使测量值小于物体的真实质量，故A错误；B、若秤砣掉了一小块，相当于改变了秤砣的重力，秤砣重力变小，力臂变大，从秤砣读取的数变大，将使正确；测量值大于物体的真实质量，故B正确；C、用B提纽时，改变了支点位置，相当于物体的力臂变大，该秤的最大秤量值比用A提纽时的最大秤量错误；值小，故C错误；D、在砰盘上沾上了泥土，相当于增大了物体的质量，杆秤平衡时，杆秤读数变大，将使测量值大于物体的错误；真实质量，故D错误；故选B．点评：本题是一道关于杠杆平衡的应用题，知道杆秤的工作原理，确定支点、动力、动力臂、阻力与阻力臂后，应用杠杆平衡条件认真分析即可正确解题．本题考查学生对杠杆平衡条件的理解并会分析实际问题．4．使用天平称量物体质量前，发现托盘天平横梁的指针如图所示，则应（．使用天平称量物体质量前，发现托盘天平横梁的指针如图所示，则应（ ）A．将游码向左调节游码向右调节游码向左调节 B．将游码向右调节C．向右端调节平衡螺母左端调节平衡螺母右端调节平衡螺母 D．向左端调节平衡螺母考点：天平的使用．应用题；图析法．专题：应用题；图析法．天平使用之前首先要进行调平，方法是：分析：天平使用之前首先要进行调平，方法是：（1）天平放在水平台上，将游码移动到标尺左端的零刻度线上；）天平放在水平台上，将游码移动到标尺左端的零刻度线上；）调节横梁右侧的平衡螺母，当指针指到分度盘的中央位置时，天平平衡；（2）调节横梁右侧的平衡螺母，当指针指到分度盘的中央位置时，天平平衡；（3）如指针往左偏，应向右调节平衡螺母；如向右偏，应向左调节平衡螺母，简记为“左偏右旋、右偏左旋”．解答：解：题干图中，指针指在分度盘的左侧，说明左盘比较重，因此调节平衡螺母向右移动，直到指针指在分读盘的中央为止．读盘的中央为止．故选C．点评：天平平衡的标志有两个，一是指针左右摆动的幅度一样大；二是横梁静止时，指针指在分度盘的中线处，调平时通过调节平衡螺母实现，称量时通过增减砝码和移动游码实现的．调平时通过调节平衡螺母实现，称量时通过增减砝码和移动游码实现的．5．如图所示，杠杆上有两个质量不等的球m 1＞m 2，杠杆在水平位置平衡，杠杆自重不计．如果两球以相同的速度向支点运动，则杠杆（向支点运动，则杠杆（ ）A ． 仍能平衡能平衡B ． 不能平衡，右侧将下沉能平衡，右侧将下沉C ． 不能平衡，左侧将下沉能平衡，左侧将下沉D ． 条件不够，无法判断件不够，无法判断考点： 杠杆的平衡分析法及其应用．专题： 应用题；图析法．应用题；图析法．分析： 两球以相同的速度向支点运动，即相等的时间内运动的路程相等，那么质量大的球其力×力臂减小的快，根据杠杆原理可分析知道杠杆向小球（质量小）那边倾斜，最终导致小球反向滑落．解答： 解：∵m 1＞m 2， 两球以相同的速度向支点运动，即相等的时间内运动的路程相等，即△L 1=△L 2，∴△m 1gl 1＞△m 2gl 2即质量大的那边：重力×力臂减小的快，力臂减小的快，∴根据杠杆原理可分析知道杠杆向小球（质量小）那边倾斜，最终导致小球反向滑落．故选B ．点评： 注意：一开始杠杆在水平位置平衡，一开始杠杆在水平位置平衡，说明重球离支点近，说明重球离支点近，如果依旧平衡，当重球到达支点后当重球到达支点后 轻球还没到达，这时杠杆往质量轻的那边倾斜．这时杠杆往质量轻的那边倾斜．6．如图所示，在均匀的杠杆两端分别放上A 、B 两支大小相同、长度不等的蜡烛，这时杠杆平衡．若蜡烛燃烧速度相同，过一段时间后[蜡烛未燃完]杠杆将（杠杆将（ ）A ． 左端下沉端下沉B ． 右端下沉端下沉C ． 仍平衡平衡D ． 无法确定法确定考点： 杠杆的平衡条件．专题： 应用题；简单机械．应用题；简单机械．分析： （1）根据杠杆平衡条件先分析出两力臂的大小；）根据杠杆平衡条件先分析出两力臂的大小；（2）蜡烛燃烧速度相同，经过一段时间后，蜡烛燃烧的质量相同、重力相同，求出蜡烛燃烧后左右两边力与力臂的乘积，然后比较它们的大小，根据左右两边力与力臂乘积的大小，判断杠杆的状态．解答： 解：解：（1）由图可知，m A ＞m B ，G=mg ，所以G A ＞G B ，开始，杠杆平衡，，开始，杠杆平衡，由杠杆平衡条件可得：G A L A =G B L B ，∵G A ＞G B ， ∴L A ＜L B ； （2）蜡烛燃烧速度相同，过一段时间后，蜡烛减少的质量△m 相同，相同，减少的重力△G 相同，左边（G A ﹣△G ）L A ，右边（G B ﹣△G ）L B ， ∵G A L A =G B L B ， ∴（G A ﹣△G ）L A ﹣（G B ﹣△G ）L B =G A L A ﹣G B L B ﹣△GL A +△GL B =△GL B ﹣△GL A ， ∵L A ＜L B ， ∴△GL B ﹣△GL A ＞0， （G A ﹣△G ）L A ﹣（G B ﹣△G ）L B ＞0， 即：左边力与力臂的乘积大于右边力与力臂的乘积，杠杆不再平衡，左端下沉．即：左边力与力臂的乘积大于右边力与力臂的乘积，杠杆不再平衡，左端下沉． 故选A ．点评： 本题考查了杠杆平衡条件的应用，有一定难度，根据题意判断出哪边力与力臂的乘积大，是解题的关键．7．如图所示，杠杆OA 可绕支点O 转动，B 处挂一重物G ，在A 处用一竖直向上的力F 拉杠杆．当杠杆和竖直墙之间夹角逐渐增大时，为了使杠杆平衡，则（之间夹角逐渐增大时，为了使杠杆平衡，则（ ）A ． F 逐渐增大，但F ＜G B ． F 大小不变，但F ＞G C ． F 逐渐减小，但F ＞G D ． F 大小不变，但F ＜G 考点： 杠杆的动态平衡分析．专题： 压轴题；简单机械．压轴题；简单机械．分析： 从支点向力的作用线作垂线，垂线段的长度即力臂．根据杠杆平衡条件动力×动力力臂=阻力×阻力力臂分析力臂变化可知力的变化．力臂变化可知力的变化．解答： 解：如图所示，根据相似三角形知识可知，L G 与L F 的比值不变，并且L G ＜L F ；由杠杆平衡条件得：GL G =FL F ，则：F==G ，由于G 和L G 与L F 的比值都不变，则力F 大小不变；大小不变；因为L G ＜L F ，所以G ＞F ．故选D ．点评： 本题考查学生对杠杆平衡条件的理解和运用，是一道难题．本题考查学生对杠杆平衡条件的理解和运用，是一道难题．8．如图所示，有一固定在墙壁上的可绕支点O 转动杠杆，在杠杆上A 点悬挂一装有水的敞口水杯，在B 点施加竖直向上的拉力F 使杠杆在水平位置保持平衡．则拔下水杯底部的塞子后，拉力F 随时间t 变化的图象是（变化的图象是（ ）A ．B ．C ．D ．考点： 杠杆的平衡条件．专题： 压轴题；简单机械．压轴题；简单机械．分析： 随着水不断流出，水杯及水的重力不断减小，当杯子中的水完全流出时，杯子的重力不再改变，应用杠杆平衡条件分析答题．平衡条件分析答题．解答： 解：拉力F 是动力，杯子及杯子中水的重力是阻力，是动力，杯子及杯子中水的重力是阻力，由杠杆平衡条件得：F ×OB=G ×0A ，则F=，拔下水杯底部的塞子后，OA、OB不变，随着水不断流出，不变，随着水不断流出，G减小，因此F减小，当杯子中的水全部流出后，G不再改变，不再改变，正确．力F不再改变，由图示可知C符合的F变化情况，故C正确．故选C．如何变化，是正确解题的关键．点评：本题考查了杠杆平衡条件的应用，根据杠杆平衡条件，判断出力F如何变化，是正确解题的关键．9．利用一个滑轮组提升物体，不计摩擦阻力，则用这个滑轮组（．利用一个滑轮组提升物体，不计摩擦阻力，则用这个滑轮组（ ）A．提升的物体重力越小，机械效率越高升的物体重力越小，机械效率越高B．提升的物体重力越大，机械效率越高升的物体重力越大，机械效率越高C．把物体提的越高，机械效率越高物体提的越高，机械效率越高D．自由端拉力越大，机械效率越高由端拉力越大，机械效率越高考点：增大或减小机械效率的方法．要解答本题需掌握：增大和减小滑轮组机械效率的方法有哪些．分析：要解答本题需掌握：增大和减小滑轮组机械效率的方法有哪些．解答：解：对同一滑轮组来说，提高机械效率的方法是：增加提升的物重或者减轻动滑轮的重力．而物体提升的高度和绳子自由端的拉力，都不能影响到滑轮组的重力．而物体提升的高度和绳子自由端的拉力，都不能影响到滑轮组的重力．故选B．本题主要考查学生对：改变滑轮组机械效率的方法的了解和掌握．点评：本题主要考查学生对：改变滑轮组机械效率的方法的了解和掌握．10．如图所示，三个滑轮下悬挂的重物的质量相等，若滑轮、绳的重力及滑轮与轴的摩擦忽略不计，则F1、F2、F3的关系为（ ）的关系为（A．F1=F2=F3B．F1＞F2＞F3C．F2＞F3＞F1D．F3＞F1＞F2考点：定滑轮及其工作特点；动滑轮拉力的计算．应用题．专题：应用题．分析：使用滑轮组时，有几段绳子承担动滑轮和物体的重，拉力就是重力的几分之一，因此承担动滑轮和物体的重的绳子段数越多越省力．重的绳子段数越多越省力．解答：解：三个滑轮下悬挂的重物的质量相等，所以左边的滑轮为动滑轮，则F1=G；中间的滑轮使用时，则F2=2G；右边的滑轮为定滑轮，则F3=G；由此可知：F2＞F3＞F1．故选C．本题解答时可以利用物体受力平衡，根据合力为零分析解答．点评：本题解答时可以利用物体受力平衡，根据合力为零分析解答．11．如图所示，三个滑轮拉同一物体在水平面作匀速直线运动，所用拉力分别为F1、F2、F3，不计滑轮重和绳子与滑轮之间的摩擦，那么有（ ）滑轮之间的摩擦，那么有（A．F1＞F2＞F3B．F1＜F2＜F3C．F3＞F1＞F2D．F2＜F3＜F1考点：滑轮组绳子拉力的计算；摩擦力的大小．。
