【CN209218400U】一种测试手机听筒的工装治具【专利】

  • 格式：pdf
  • 大小：394.09 KB
  • 文档页数：9

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号
(45)授权公告日
(21)申请号 201920274457.X
(22)申请日 2019.03.05
(73)专利权人 天津众诚优华科技有限公司
地址 300385 天津市西青区学府工业区才
智道35号海澜德大厦4号楼605-21室

(72)发明人 杨世伟　
(74)专利代理机构 天津市尚仪知识产权代理事
务所(普通合伙) 12217
代理人 高正方

(51)Int.Cl.
H04R 29/00
(2006.01)

(54)实用新型名称
一种测试手机听筒的工装治具
(57)摘要
本实用新型公开了一种测试手机听筒的工
装治具，其结构包括底板、支柱、顶板、卡板、限位
柱、伸缩杆、螺旋槽、手把、连接杆、麦克风架、声
筒架、固定板和升降装置，本实用新型的一种测
试手机听筒的工装治具，为解决现有技术的工装
治具无法便捷的进行高度的调节的问题，通过在
底板的底部设置了升降装置，有利于通过抬起底
板，使底板顺着第一螺杆抬升高度，再通过防滑
纹对旋动旋套，使旋套带动固定架抵住底板底
部，并使第一连接杆底部与第一滑杆进行滑动拉
长，为底板提供支撑，降低时，再通过防滑纹旋动
旋套，使底板顺着旋套和固定架的下降进行下
降，达到便捷的对工装治具进行高度的调节，方
便不同身高的工作人员进行测试，提高测试效率
的优点。

权利要求书1页 说明书4页 附图3页
CN 209218400 U
2019.08.06

C
N
2
0
9
2
1
8
4
0
0
U
1.一种测试手机听筒的工装治具，包括底板（1）、支柱（2）、顶板（3）、卡板（4）、限位柱
（5）、伸缩杆（6）、螺旋槽（7）、手把（8）、连接杆（9）、麦克风架（10）、声筒架（11）和固定板
（12），其特征在于：还包括升降装置（13），所述支柱（2）底部和顶部分别与底板（1）上端面右
端和顶板（3）下端面右端固定连接，所述底板（1）上端面左端与卡板（4）转动连接，所述限位
柱（5）底部与顶板（3）上端面左端固定连接，所述伸缩杆（6）外侧中部通过螺旋槽（7）与限位
柱（5）和顶板（3）螺纹连接，所述伸缩杆（6）外侧顶部设置有手把（8），所述连接杆（9）右端与
支柱（2）螺栓连接，所述连接杆（9）后侧从左到右依次设置有麦克风架（10）和声筒架（11），
所述伸缩杆（6）底部与固定板（12）转动连接，所述底板（1）底部与升降装置（13）固定连接，
所述升降装置（13）由底架（1301）、第一滑杆（1302）、第一连接杆（1303）、第一螺杆（1304）、
旋套（1305）、防滑纹（1306）、固定架（1307）和固定支脚（1308）组成，所述第一滑杆（1302）底
部与底架（1301）固定连接，所述第一滑杆（1302）顶部与第一连接杆（1303）滑动连接，所述
第一螺杆（1304）底部与底架（1301）固定连接，并且第一螺杆（1304）顶部和底板（1）进行插
接，所述旋套（1305）内侧与第一螺杆（1304）螺纹连接，所述旋套（1305）外侧中部设置有防
滑纹（1306），所述旋套（1305）外侧顶部与固定架（1307）固定连接，所述固定支脚（1308）底
部与底架（1301）固定连接。
2.根据权利要求1所述的一种测试手机听筒的工装治具，其特征在于：所述固定支脚
（1308）由第二滑杆（13081）、第二连接杆（13082）、固定孔（13083）、第二螺杆（13084）和旋钮
（13085）组成，所述第二滑杆（13081）底部与底架（1301）固定连接，所述第二滑杆（13081）顶
部与第二连接杆（13082）滑动连接，所述第二连接杆（13082）顶部与底板（1）固定连接，所述
第二滑杆（13081）左侧和第二连接杆（13082）左侧中部均设置有固定孔（13083），所述第二
螺杆（13084）外侧与固定孔（13083）内侧螺纹连接，所述第二螺杆（13084）左端焊接有旋钮
（13085）。
3.根据权利要求2所述的一种测试手机听筒的工装治具，其特征在于：所述旋钮
（13085）外侧设置有条形防滑槽，并且防滑槽的槽深为1MM。
4.根据权利要求1所述的一种测试手机听筒的工装治具，其特征在于：所述伸缩杆（6）
底部设置有条形镂空孔，并且条形镂空孔内侧与连接杆（9）外侧中部滑动连接。
5.根据权利要求1所述的一种测试手机听筒的工装治具，其特征在于：所述声筒架（11）
上端面为凹槽结构，并且槽深为1MM。
6.根据权利要求1所述的一种测试手机听筒的工装治具，其特征在于：所述固定架
（1307）为三角形结构，并且固定架（1307）的顶部与旋套（1305）顶部的水平高度一致。
7.根据权利要求1所述的一种测试手机听筒的工装治具，其特征在于：所述卡板（4）上
端面中部和固定板（12）下端面中部均设置有条形槽，并且条形槽的槽宽不小于3MM。

权　利　要　求　书
1/1页

2
CN 209218400 U

合集下载

【CN209218182U】一种带有发光镜的手机壳【专利】

【CN209218182U】一种带有发光镜的手机壳【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920205738.X(22)申请日 2019.02.18(73)专利权人 深圳市德安里科技有限公司地址 518100 广东省深圳市宝安区航城街道三围社区索佳科技园E栋四楼北边(72)发明人 黄炜恭　潘建道　林谋林　周冠钰　(74)专利代理机构 北京品源专利代理有限公司11332代理人 胡彬(51)Int.Cl.H04M 1/18(2006.01)A45D 42/10(2006.01)(54)实用新型名称一种带有发光镜的手机壳(57)摘要本实用新型涉及手机技术领域，公开一种带有发光镜的手机壳。

该手机壳包括前框组件和背板组件；背板组件包括外壳、第一控制组件、镜片和发光组件，第一控制组件、镜片和发光组件均设置于外壳内，发光组件与第一控制组件电连接，第一控制组件与前框组件中的导电结构电连接，导电结构能够与手机电池电连接，手机电池能够为发光组件提供电量。

本实用新型提供的手机壳，可以将手机内的电量提供给发光组件，光线透过镜片照亮用户，使得用户在光线较暗的环境下仍然能通过镜片方便的补妆，且该手机壳具有质量轻，制造成本低等优点。

权利要求书1页 说明书4页 附图4页CN 209218182 U 2019.08.06C N 209218182U权　利　要　求　书1/1页CN 209218182 U1.一种带有发光镜的手机壳，包括前框组件(1)和背板组件(2)，其特征在于，所述背板组件(2)包括外壳(21)、第一控制组件、镜片(23)和发光组件，所述第一控制组件、所述镜片(23)及所述发光组件均设置于所述外壳(21)内，所述发光组件与所述第一控制组件电连接，所述第一控制组件与所述前框组件(1)中的导电结构电连接，所述导电结构能够与手机电池电连接，所述手机电池能够为所述发光组件提供电量。

2.根据权利要求1所述的带有发光镜的手机壳，其特征在于，所述发光组件包括LED灯板(241)，所述LED灯板(241)设置于所述镜片(23)的背面，所述LED灯板(241)呈环形，其周边设有多个LED灯。

【CN209517210U】一种用于手机的辅助装置【专利】

【CN209517210U】一种用于手机的辅助装置【专利】


发明内容 [0003] 本实用新型要解决的技术问题在于，提供一种用于手机的辅助装置，旨在解决现 有手机屏幕有限 ，不方便观察的问题。 [0004] 本实用新型解决其技术问题所采用的技术方案是：提供一种用于手机的辅助装 置，包括放大装置、定位机构、驱动杆以及保护罩；所述放大装置与所述驱动杆传动连接；所 述放大装置以及所述驱动杆分别安装于所述定位机构上；所述保护罩与所述放大装置活动 接触 ；所述保 护罩 用于对所述放大装置提供保 护 ；所述放大装置在所述驱 动杆的 作 用下进 行位置调整。 [0005] 进一步地，所述放大装置包括：放大镜以及连杆，所述放大镜安装于所述连杆的一 端，所述连杆的另一端转动安装与所述定位机构上；所述连杆与所述驱动杆传动连接。 [0006] 进一步地，所述保护罩内部呈中空结构；所述保护罩套设于所述放大镜的外部所 述保护罩上开设有供所述放大镜进行出入的开口。 [0007] 进一步地，在所述保护罩开口的位置上设有防脱部，当所述放大镜完全收纳于所 述保护罩之中时，所述防脱部与所述放大镜的外部相接触。 [0008] 进一步地，所述保护罩与所述放大装置通过转轴连接；所述保护罩罩设于所述放 大镜之上；所述保护罩与所述放大装置之间能够相对转动。 [0009] 进一步地，所述保护罩与所述放大装置同轴安装在所述定位机构上。 [0010] 进一步地，所述驱动杆的一端设有第一齿轮，并通过所述第一齿轮转动的安装在 所述定位机构上 ；所述连杆的 底端设有第二齿轮 ，并通过所述第二齿轮转动的 安装在所述 定位机构上，所述第一齿轮与所述第二齿轮相啮合。 [0011] 进一步地，所述定位机构上设有用于对所述连杆进行限位的第一限位板和第二限 位板。 [0012] 进一步地，所述定位机构包括用于夹紧手机的第一夹持部和第二夹持部以及弹性 拉伸部，所述弹性拉伸部分别与第一夹持部、第二夹持部连接，通过拉伸第一夹持部或第二 夹持部 ，调节第一夹持部与第二夹持部之间的 距离 ；所述连杆 和驱 动杆均转动的 安装在第 一夹持部或第二夹持部上。 [0013] 进一步地，还包括用于对驱动杆进行位置固定的卡扣，所述卡扣相互卡接的卡头
【CN209390118U】一种用于手机的放大装置【专利】

【CN209390118U】一种用于手机的放大装置【专利】

构 、用于安装在手机上的 定位机构以 及保 护罩 ， 所述放大镜安装在所述偏转机构上 ；所述偏转机 构安装在所述定位机构上，所述偏转机构驱动放 大镜转动 ；所述保 护罩与所述放大镜活 动接触 ； 所 述 保 护罩 用于 对 所 述 放 大 镜 提 供 保 护 。使 用 时 ，将定位机构安装在手机上，然后通过偏转机 构驱动放大镜转动，使放大镜从手机屏幕范围外 转动到手机屏幕范围内并对准手机屏幕需要放 大的 位置 ，实现对屏幕上的图 像进行放大 ，方便 使用者对手机图像的观察。
9 .根据权利要求8所述的放大装置，其特征在于：所述拨杆的一端设有第一齿轮，并通 过所述第一齿轮转动的 安装在所述定位机构上 ；所述第二摆臂的 一端设有第二齿轮 ，并通 过所述第二齿轮转动的安装在定位机构上，所述第一齿轮与所述第二齿轮相啮合。
10 .根据权利要求1~9中任意一项所述的放大装置，其特征在于：所述定位机构包括用 于夹紧手机的第一夹持部和第二夹持部以及弹性拉伸部，所述弹性拉伸部分别与所述第一 夹持部、第二夹持部连接，通过拉伸所述第一夹持部或所述第二夹持部，调节所述第一夹持 部与所述第二夹持部之间的距离。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920151407 .2
(22)申请日 2019 .01 .29
(73)专利权人 深圳市第一卫电子有限公司 地址 518109 广东省深圳市龙华区大浪街 道华昌工业区第四栋宿舍一楼101
(72)发明人 彭康达
权利要求书1页 说明书4页 附图5页
CN 209390118 U
CN 209390118 U
权 利 要 求 书
1/1 页
1 .一种用于手机的放大装置，其特征在于，包括：放大镜、偏转机构、用于安装在手机上 的 定位机构以 及保 护罩 ，所述放大镜安装在所述偏转机构上 ；所述偏转机构安装在所述定 位机构上，所述偏转机构驱动放大镜转动；所述保护罩与所述放大镜活动接触；所述保护罩 用于对所述放大镜提供保护。

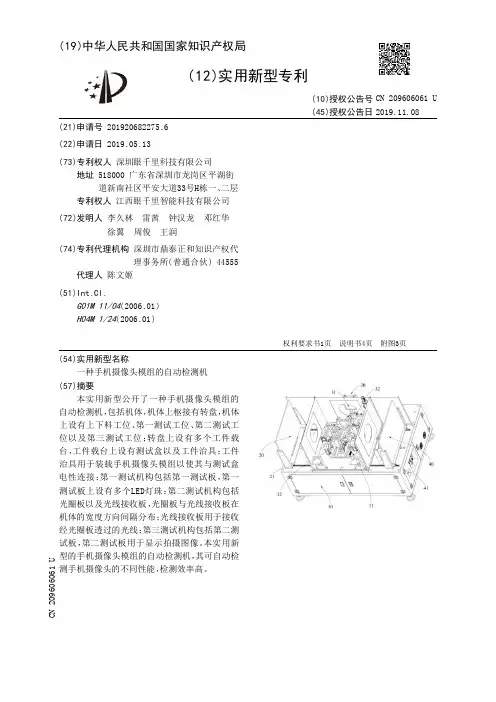

【CN209606061U】一种手机摄像头模组的自动检测机【专利】
