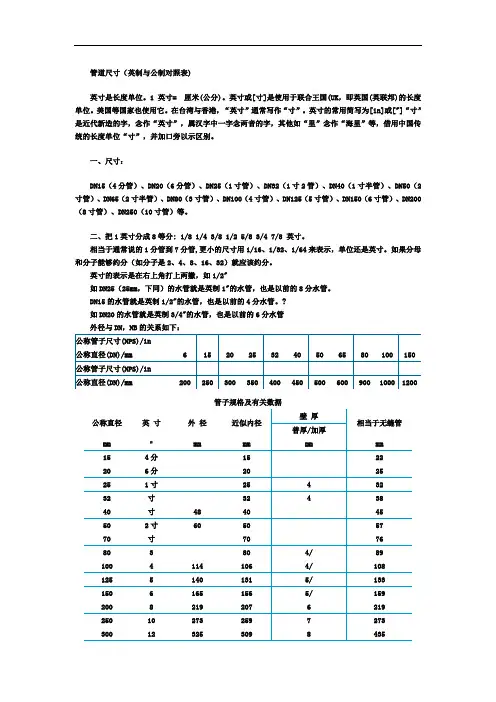

管道尺寸（英制与公制对照表)英寸是长度单位。
1 英寸= 厘米(公分)。
英寸或[寸]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“寸”。
英寸的常用简写为[in]或["]“寸”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“里”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
?如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in公称直径(DN)/mm61520253240506580100150公称管子尺寸(NPS)/in公称直径(DN)/mm20025030035040045050060090010001200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm＂mm mm mm mm 154分1522 206分2025 251寸25432 32寸32438 40寸484045 502寸605057 70寸7076 803804/89 10041141064/108 12551401315/133 150********/159 20082192076219 250102732597273 3001232530984353501437794854001642695354501847895905002052996406002463010755700287201086080032820975?国际管道尺寸对照表INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" ? ? ? 20" ? ? ? 26" 30 30 32" 38 35 38" 45 48" 55 60" 70 76" 85 89" ? ? ? ? ? ? 100A 4" 110 114" 140 140" 160 165" ? 216" ? 267" ? 318" ? ? ? 378 400A 16" ? ? ? 429 450A 18" ? ? ? 480 500A 20" ? ? ? 532 550A 22" ? ? ? ? 600A 24" ? ? ? 635 650A 26" ? ? ? ? ? ? 700A 28" ? ? ? ? ? ?。
管径规格尺寸对照表管径规格尺寸对照表1 英寸=25.4毫米 =8英分1/2" 是 四分(4英分) DN153/4" 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径----管径应以mm为单位。
管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。
建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）关于DN与De的区别：。
1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。
4分管：4/8英寸：DN15；。
6分管：6/8英寸：DN20；。
1寸管：1英寸：DN25；。
寸二管：1又1/4英寸：DN32；。
寸半管：1又1/2英寸：DN40；。
两寸管：2英寸：DN50；。
三寸管：3英寸：DN80（很多地方也标为DN75）；。
四寸管：4英寸：DN100；。
De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；。
主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

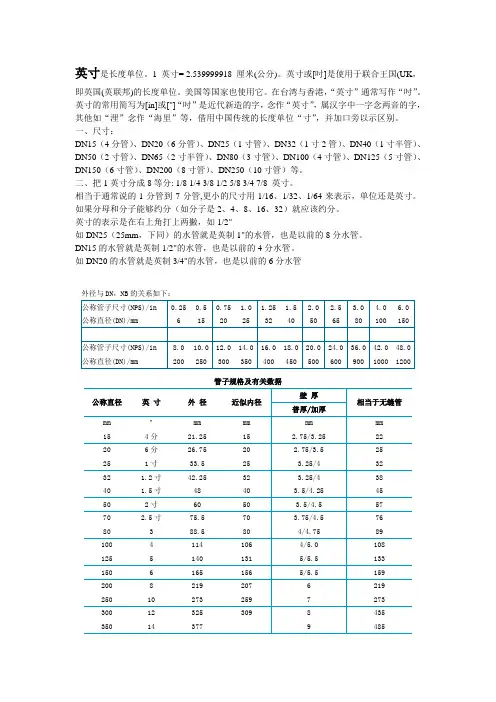

英寸是长度单位。
1 英寸= 2.539999918 厘米(公分)。
英寸或[吋]是使用于联合王国(UK，即英国(英联邦)的长度单位。
美国等国家也使用它。
在台湾与香港，“英寸”通常写作“吋”。
英寸的常用简写为[in]或["]“吋”是近代新造的字，念作“英寸”，属汉字中一字念两音的字，其他如“浬”念作“海里”等，借用中国传统的长度单位“寸”，并加口旁以示区别。
一、尺寸：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）、DN250（10寸管）等。
二、把1英寸分成8等分: 1/8 1/4 3/8 1/2 5/8 3/4 7/8 英寸。
相当于通常说的1分管到7分管,更小的尺寸用1/16、1/32、1/64来表示，单位还是英寸。
如果分母和分子能够约分（如分子是2、4、8、16、32）就应该约分。
英寸的表示是在右上角打上两撇，如1/2"如DN25（25mm，下同）的水管就是英制1"的水管，也是以前的8分水管。
DN15的水管就是英制1/2"的水管，也是以前的4分水管。
如DN20的水管就是英制3/4"的水管，也是以前的6分水管外径与DN，NB的关系如下：公称管子尺寸(NPS)/in 0.25 0.5 0.75 1.0 1.25 1.5 2.0 2.5 3.0 4.0 6.0公称直径(DN)/mm 6 15 20 25 32 40 50 65 80 100 150公称管子尺寸(NPS)/in 8.0 10.0 12.0 14.0 16.0 18.0 20.0 24.0 36.0 42.0 48.0公称直径(DN)/mm 200 250 300 350 400 450 500 600 900 1000 1200管子规格及有关数据公称直径英寸外径近似内径壁厚相当于无缝管普厚/加厚mm ＂mm mm mm mm 15 4分21.25 15 2.75/3.25 22 20 6分26.75 20 2.75/3.5 25 25 1寸33.5 25 3.25/4 32 32 1.2寸42.25 32 3.25/4 38 40 1.5寸48 40 3.5/4.25 45 50 2寸60 50 3.5/4.5 57 70 2.5寸75.5 70 3.75/4.5 76 80 3 88.5 80 4/4.75 89 100 4 114 106 4/5.0 108 125 5 140 131 5/5.5 133 150 6 165 156 5/5.5 159 200 8 219 207 6 219 250 10 273 259 7 273 300 12 325 309 8 435 350 14 377 9 485400 16 426 9 535 450 18 478 9 590 500 20 529 9 640 600 24 630 10 755 700 28 720 10 860 800 32 820 975国际管道尺寸对照表N.D INCH STANDARD METRIC INCH COPPER PVC PE DUCTILE 15A 1/2" 21.7 20 21.5-22.0 22 20A 3/4" 27.2/28.5 26 27.0-27.6 26 25A 1" 34.0 30 28.24 30 32 34.0-34.7 34 32A 1-1/4" 42.7 38 34.59 35 38 42.0-42.8 48 40A 1-1/2" 48.6 44.5 40.95 45 48 48.0-48.9 60 50A 2" 60.6 57.0 54.05 55 60 60.0-61.1 76 65A 2-1/2" 76.3 76.1 66.75 70 76 76.0-77.3 89 80A 3" 89.1 88.9 79.85 85 89 89.0-90.5 98 90A 3-1/2" 101.6100A 4" 114.3 108.0 106.27 110 114 114.0-115.9 118 125A 5" 139.8 133.0 131.67 140 140 140.0-142.3 144 150A 6" 165.2 159.0 157.68 160 165 165.0-167.6 170 200A 8" 216.3 219.0 208.48 216 216.0-218.8 222 250A 10" 267.4 267.0 260.50 267 267.0-270.1 274 300A 12" 318.5 323.9 312.11 318 318.0-321.3 326 350A 14" 355.6 368.0 363.72 378 400A 16" 406.4 419.0 414.52 429 450A 18" 457.2 457.2 465.32 480 500A 20" 508.0 508.0 516.94 532 550A 22" 558.8 558.0 567.74600A 24" 609.6 619.0 619.35 635 650A 26" 660.4700A 28" 711.2。
通径与管径尺寸对照表一、引言管道是工业生产中不可或缺的组成部分。
通径和管径尺寸是管道设计与安装中必须考虑的重要参数。
本文将介绍通径与管径尺寸的对照表，帮助读者更好地理解和应用。
二、通径的定义与分类通径是指管道内部的有效直径，通常以毫米（mm）为单位。
通径的大小直接影响着管道的流量和压力损失。
根据通径的不同，可以将其分为以下几类：1. 小通径（小于20mm）：小通径适用于低流量和较小的工业设备，如小型水泵和仪表连接等。
2. 中通径（20mm-100mm）：中通径广泛应用于工业生产中的一般管道，如给水、排水、空调系统等。
3. 大通径（大于100mm）：大通径适用于大型工业设备和管道，如工业冷却水循环系统、石油管道等。
三、管径尺寸的对照表以下是通径与管径尺寸的对照表，供读者参考：1. 小通径通径（mm）管径尺寸（英寸）6mm 1/8"10mm 1/4"12mm 3/8"15mm 1/2"20mm 3/4"2. 中通径通径（mm）管径尺寸（英寸）25mm 1"32mm 1 1/4"40mm 1 1/2"50mm 2"65mm 2 1/2"3. 大通径通径（mm）管径尺寸（英寸）80mm 3"100mm 4"125mm 5"150mm 6"200mm 8"四、结论通径与管径尺寸的对照表对于正确选择和安装管道至关重要。
根据实际需求和工业设备的要求，选择合适的通径和管径尺寸可以确保管道的正常运行和高效工作。
希望本文能够帮助读者更好地理解通径与管径尺寸的关系，并在实际应用中取得良好效果。
五、参考资料1. 《管道设计与安装手册》2. 《工业管道流体力学与传热传质计算》3. 《管道工程技术手册》以上是通径与管径尺寸对照表的相关内容，希望对读者有所帮助。
如果还有任何疑问，请随时向专业人士咨询。
