管径尺寸对照表

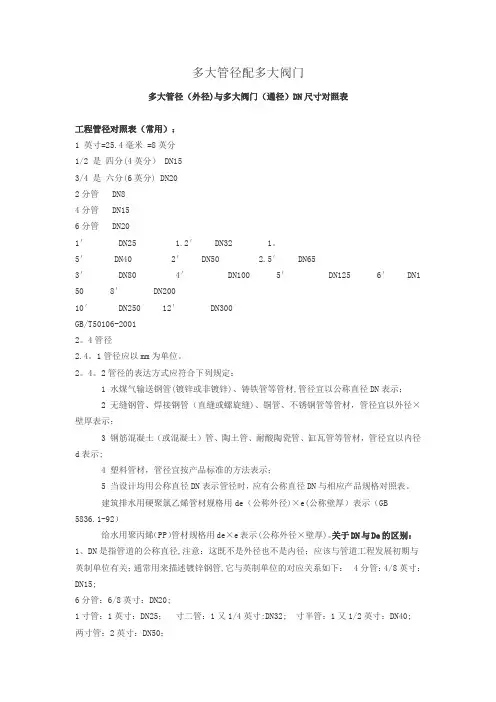

多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25.4毫米 =8英分?1/2 是四分(4英分) DN15?3/4 是六分(6英分) DN20?2分管 ?DN84分管 ?DN15?6分管 ?DN20?1′ ? ? DN25 ? ? ?1.2′ ? DN32 ? ??1.5′ ? ?DN40 ? ? ?2′ ? DN50 ? ? ?2.5′ ? DN65?3′ ? ? DN80 ? ? ?4′ ? ? ?DN100 ? ?5′ ? ? ?DN125 ? ?6′ ? DN150 ? ?8′ ? ? DN200?10′ ? ?DN250 ??12′ ? ? DN300?GB/T50106-2001?2.4管径?? ? 1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；?? ? 2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；?? ? 3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；?? ? 4 塑料管材，管径宜按产品标准的方法表示；?? ? 5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

?? ? 建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）?? ? 给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：?1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：?4分管：4/8英寸：DN15；?6分管：6/8英寸：DN20；?1寸管：1英寸：DN25；?寸二管：1又1/4英寸：DN32；?寸半管：1又1/2英寸：DN40；?两寸管：2英寸：DN50；?三寸管：3英寸：DN80（很多地方也标为DN75）；?四寸管：4英寸：DN100；?De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；? 主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

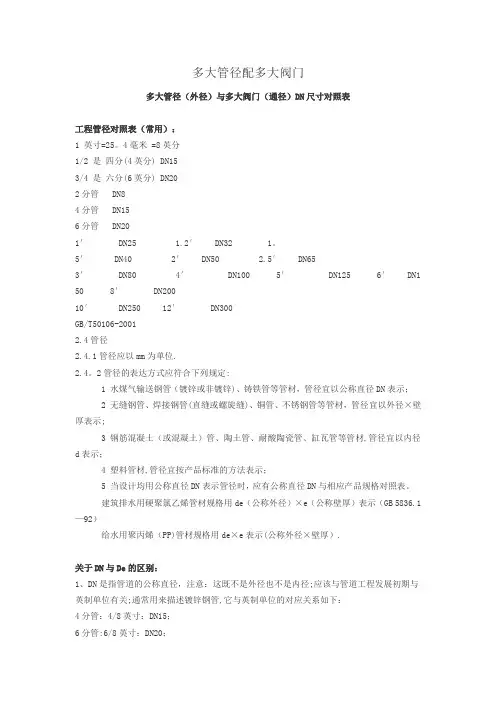

多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25.4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN25 1.2′ DN32 1.5′DN40 2′ DN502.5′ DN653′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位。

2.4.2管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管径规格尺寸对照表管径规格尺寸对照表1 英寸=25.4毫米 =8英分1/2" 是 四分(4英分) DN153/4" 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径----管径应以mm为单位。

管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）关于DN与De的区别：。

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。

4分管：4/8英寸：DN15；。

6分管：6/8英寸：DN20；。

1寸管：1英寸：DN25；。

寸二管：1又1/4英寸：DN32；。

寸半管：1又1/2英寸：DN40；。

两寸管：2英寸：DN50；。

三寸管：3英寸：DN80（很多地方也标为DN75）；。

四寸管：4英寸：DN100；。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；。

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管径规格尺寸对照表管径规格尺寸对照表1 英寸=25.4毫米 =8英分1/2" 是 四分(4英分) DN153/4" 是 六分(6英分) DN202分管 DN84分管 DN156分管 DN201′ DN251.2′ DN321.5′ DN402′ DN502.5′ DN653′ DN804′ DN1005′ DN1256′ DN1508′ DN20010′ DN25012′ DN300GB/T50106-2001管径----管径应以mm为单位。

管径的表达方式应符合下列规定：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）关于DN与De的区别：。

1、DN是指管道的公称直径，注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管，它与英制单位的对应关系如下：。

4分管：4/8英寸：DN15；。

6分管：6/8英寸：DN20；。

1寸管：1英寸：DN25；。

寸二管：1又1/4英寸：DN32；。

寸半管：1又1/2英寸：DN40；。

两寸管：2英寸：DN50；。

三寸管：3英寸：DN80（很多地方也标为DN75）；。

四寸管：4英寸：DN100；。

De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式；。

主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

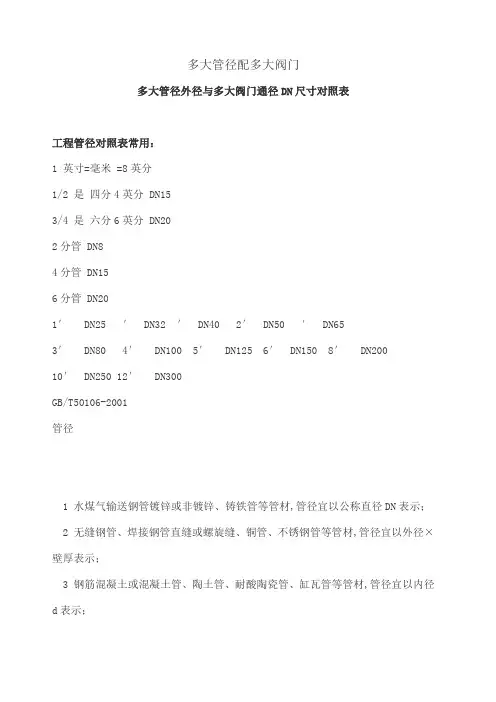

多大管径配多大阀门多大管径外径与多大阀门通径DN尺寸对照表工程管径对照表常用：1 英寸=毫米 =8英分1/2 是四分4英分 DN153/4 是六分6英分 DN202分管 DN84分管 DN156分管 DN201′ DN25 ′ DN32 ′ DN40 2′ DN50 ′ DN653′ DN80 4′ DN100 5′ DN125 6′ DN150 8′ DN20010′ DN250 12′ DN300GB/T50106-2001管径1 水煤气输送钢管镀锌或非镀锌、铸铁管等管材,管径宜以公称直径DN表示；2 无缝钢管、焊接钢管直缝或螺旋缝、铜管、不锈钢管等管材,管径宜以外径×壁厚表示；3 钢筋混凝土或混凝土管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时,应有公称直径DN与相应产品规格对照表;建筑排水用硬聚氯乙烯管材规格用de公称外径×e公称壁厚表示GB给水用聚丙烯PP管材规格用de×e表示公称外径×壁厚.关于DN与De的区别：1、DN是指管道的公称直径,注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管,它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80很多地方也标为DN75；四寸管：4英寸：DN100；De主要是指管道外径,一般采用De标注的,均需要标注成外径X壁厚的形式；主要用于描述：无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材;拿镀锌焊接钢管为例,用DN、De两种标注方法如下：DN20DN25 De32X3mmDN32 De40X4mmDN40 De50X4mm我们习惯于使用DN来标注焊接钢管,在不涉及到壁厚的情况下很少使用De来标注管道；但是标注塑料管就又是另外一回事了；还是跟行业习惯有关,实际施工过程中我们简略称呼的20、25、32等管道均是指De,而不是指DN,这里相差一个规格呢;不搞清楚很容易在采购、施工过程中造成损失;两种管道材料的连接方式不外乎：丝扣连接及法兰连接;其他连接方式就用得很少了;镀锌钢管、PPR管均能采用以上两种连接,只是小于50的管道用丝扣较方便,大于50的用法兰比较可靠;注意：如果是两种不同材质的金属管道相连,要考虑是否会产生原电池反应,否则会加速活跃金属材料管道的腐蚀速度,最好要用法兰连接,并用橡胶垫片类的绝缘材质将两种金属分隔开,包括螺栓都要用垫片分隔,避免接触;镀锌钢管壁厚：DN15－, , ,, , ,DN80-4 ,DN100－4mm;对于多大的英寸水管该用多大的接口做了详细对照,见下表： 1.管件尺寸英寸毫米对照表2.对于多大的水管该用多大的阀门口径接口做了详细对照,见下表:3.对于多大的水管大外径该用多大的阀门口径接口做了详细对照,见下表。

多大管径配多大阀门多大管径（外径)与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25.4毫米 =8英分1/2 是四分(4英分） DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN25 1.2′ DN32 1。

5′DN40 2′ DN50 2.5′ DN653′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106-20012。

4管径2.4。

1管径应以mm为单位。

2。

4。

2管径的表达方式应符合下列规定：1 水煤气输送钢管(镀锌或非镀锌)、铸铁管等管材,管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示;4 塑料管材，管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径)×e(公称壁厚）表示（GB5836.1-92）给水用聚丙烯（PP）管材规格用de×e表示(公称外径×壁厚)。

关于DN与De的区别：1、DN是指管道的公称直径,注意：这既不是外径也不是内径；应该与管道工程发展初期与英制单位有关；通常用来描述镀锌钢管,它与英制单位的对应关系如下：4分管：4/8英寸：DN15;6分管：6/8英寸：DN20;1寸管：1英寸：DN25；寸二管：1又1/4英寸:DN32; 寸半管：1又1/2英寸：DN40; 两寸管：2英寸：DN50；三寸管:3英寸：DN80(很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径，一般采用De标注的，均需要标注成外径X壁厚的形式;主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。

管径对照表在工程中，管径和阀门的大小需要匹配才能保证正常运行。

以下是常用管径和阀门DN尺寸的对照表：1英寸=25.4毫米=8英分1/2英寸=四分(4英分) DN153/4英寸=六分(6英分) DN202分管DN84分管DN156分管DN201英寸DN251.2英寸DN321.5英寸DN402英寸DN502.5英寸DN653英寸DN804英寸DN1006英寸DN1508英寸DN20010英寸DN25012英寸DN300根据GB/T-2001，管径应以毫米为单位表示。

不同管材的管径表示方式如下：1.对于水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，应以公称直径DN表示。

2.对于无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，应以外径×XXX表示。

3.对于钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，应以内径d表示。

4.对于塑料管材，应按照产品标准的方法表示。

5.如果使用公称直径DN表示管径，则需要有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB5836.1-92）。

给水用聚丙烯（PP）管材规格用de×e表示（公称外径×壁厚）。

需要注意的是，DN是管道的公称直径，不是外径也不是内径。

它与英制单位有关，通常用来描述镀锌钢管。

De则是管道的外径，一般用于描述无缝钢管、PVC等塑料管道以及其他需要明确壁厚的管材。

在不涉及壁厚的情况下，我们通常使用DN来标注焊接钢管。

在管道施工中，正确区分De和DN的规格非常重要。

常用的20、25、32等管道规格指的是De而不是DN，这个细微的差别在采购和施工过程中可能会导致损失。

因此，我们需要确保在施工前理解和确认规格。

在管道连接方面，丝扣和法兰连接是两种常见的方式。

虽然还有其他连接方式，但使用较少。

镀锌钢管和PPR管都可以采用这两种连接方式，但在直径小于50的管道中，使用丝扣更方便，而在直径大于50的管道中，使用法兰更可靠。

国标水管规格尺寸对照表1. 塑料类水管规格尺寸对照表* PVC管：PVC-U给水管公称外径分别为：Φ16mm，Φ20mm，Φ25mm，Φ32mm，Φ40mm，Φ50mm，Φ63mm，Φ75mm，Φ110mm。

* PVC-M管：给水用聚氯乙烯（PVC-M）管材，立管DN16-DN200规格型号/壁厚为1.9-2.3。

* PVC-U排水管：普通型立管与特殊设计的横管。

排污管管径加对应尺寸型号PVC立、横弯管均按国标 45°履行 PVC管件按相应产品企标履行。

2. 铜管水管规格尺寸对照表* 铜管规格尺寸对照表：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）、DN150（6寸管）、DN200（8寸管）等。

3. 不锈钢水管规格尺寸对照表* 不锈钢水管有圆管、方管、矩形管等不同形状，不同规格尺寸如下：DN15（4分管）、DN20（6分管）、DN25（1寸管）、DN32（1寸2管）、DN40（1寸半管）。

4. 铝塑复合管水管规格尺寸对照表* 公称外径为16mm、20mm、25mm、32mm、40mm、50mm、63mm、75mm、90mm、110mm、125mm、160mm。

铝塑复合管按用途分类：主要用于给水及排水用及气体输送用。

5. 镀锌管水管规格尺寸对照表* 公称口径为：DN15，DN20，DN25，DN32，DN40，DN50，DN65，DN80，DN100，DN125。

不同的连接方式壁厚也不同。

6. 钢塑复合管水管规格尺寸对照表* 公称外径分别为：Φ16mm，Φ20mm，Φ25mm，Φ32mm，Φ40mm，Φ50mm，Φ63mm，Φ75mm，Φ110mm。

7. 钢管水管规格尺寸对照表* 钢管规格尺寸对照表如下： DN8（2分管）、DN15（4分管）、DN20（6分管）、DN32（1寸管）、DN40（1寸半管）、DN50（2寸管）、DN65（2寸半管）、DN80（3寸管）、DN100（4寸管）、DN125（5寸管）等。

多大管径配多大阀门多大管径（外径）与多大阀门（通径）DN尺寸对照表工程管径对照表（常用）：1 英寸=25。

4毫米 =8英分1/2 是四分(4英分) DN153/4 是六分(6英分) DN202分管DN84分管DN156分管DN201′ DN25 1.2′ DN32 1。

5′DN40 2′ DN50 2.5′ DN653′ DN80 4′DN100 5′DN125 6′ DN1 50 8′ DN20010′DN250 12′ DN300GB/T50106-20012.4管径2.4.1管径应以mm为单位.2.4。

2管径的表达方式应符合下列规定:1 水煤气输送钢管（镀锌或非镀锌)、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管(直缝或螺旋缝)、铜管、不锈钢管等管材，管径宜以外径×壁厚表示;3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材,管径宜以内径d表示；4 塑料管材,管径宜按产品标准的方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN与相应产品规格对照表。

建筑排水用硬聚氯乙烯管材规格用de（公称外径）×e（公称壁厚）表示（GB 5836.1—92）给水用聚丙烯（PP)管材规格用de×e表示(公称外径×壁厚）.关于DN与De的区别：1、DN是指管道的公称直径，注意：这既不是外径也不是内径;应该与管道工程发展初期与英制单位有关;通常用来描述镀锌钢管,它与英制单位的对应关系如下：4分管：4/8英寸：DN15；6分管:6/8英寸：DN20；1寸管：1英寸：DN25;寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸:DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100；De主要是指管道外径,一般采用De标注的，均需要标注成外径X壁厚的形式；主要用于描述:无缝钢管、PVC等塑料管道、和其他需要明确壁厚的管材。
