氧传感器波形分析

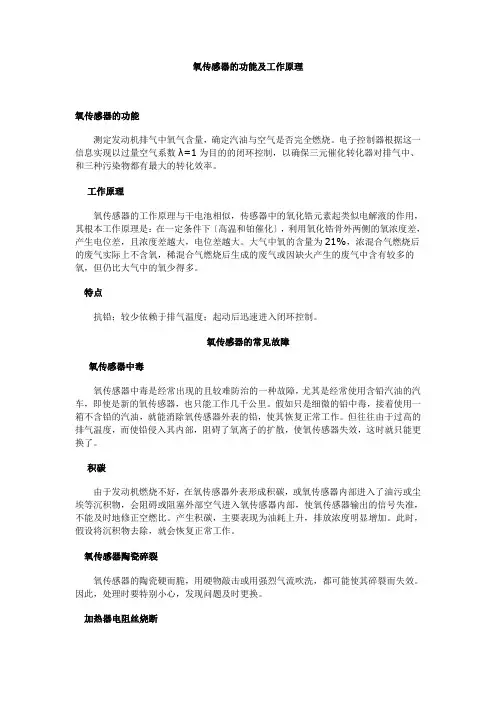

氧传感器的功能及工作原理氧传感器的功能测定发动机排气中氧气含量，确定汽油与空气是否完全燃烧。

电子控制器根据这一信息实现以过量空气系数λ=1为目的的闭环控制，以确保三元催化转化器对排气中、和三种污染物都有最大的转化效率。

工作原理氧传感器的工作原理与干电池相似，传感器中的氧化锆元素起类似电解液的作用，其根本工作原理是：在一定条件下〔高温和铂催化〕，利用氧化锆骨外两侧的氧浓度差，产生电位差，且浓度差越大，电位差越大。

大气中氧的含量为21%，浓混合气燃烧后的废气实际上不含氧，稀混合气燃烧后生成的废气或因缺火产生的废气中含有较多的氧，但仍比大气中的氧少得多。

特点抗铅；较少依赖于排气温度；起动后迅速进入闭环控制。

氧传感器的常见故障氧传感器中毒氧传感器中毒是经常出现的且较难防治的一种故障，尤其是经常使用含铅汽油的汽车，即使是新的氧传感器，也只能工作几千公里。

假如只是细微的铅中毒，接着使用一箱不含铅的汽油，就能消除氧传感器外表的铅，使其恢复正常工作。

但往往由于过高的排气温度，而使铅侵入其内部，阻碍了氧离子的扩散，使氧传感器失效，这时就只能更换了。

积碳由于发动机燃烧不好，在氧传感器外表形成积碳，或氧传感器内部进入了油污或尘埃等沉积物，会阻碍或阻塞外部空气进入氧传感器内部，使氧传感器输出的信号失准，不能及时地修正空燃比。

产生积碳，主要表现为油耗上升，排放浓度明显增加。

此时，假设将沉积物去除，就会恢复正常工作。

氧传感器陶瓷碎裂氧传感器的陶瓷硬而脆，用硬物敲击或用强烈气流吹洗，都可能使其碎裂而失效。

因此，处理时要特别小心，发现问题及时更换。

加热器电阻丝烧断对于加热型氧传感器，假如加热器电阻丝烧蚀，就很难使传感器到达正常的工作温度而失去作用。

氧传感器内部线路断脱氧传感器的常见故障及检查方法在使用三元催化转换器以减少排气污染的发动机上，氧传感器是必不可少的元件。

由于混合气的空燃比一旦偏离理论空燃比，三元催化剂对、和的净化才能将急剧下降，故在排气管中安装氧传感器，用以检测排气中氧的浓度，并向发出反响信号，再由控制喷油器喷油量的增减，从而将混合气的空燃比控制在理论值附近。

马6氧传感器故障及维修摘要：一、马6 氧传感器的作用与重要性二、马6 氧传感器故障的现象与原因三、马6 氧传感器故障的诊断方法四、马6 氧传感器故障的维修方案五、马6 氧传感器故障对发动机的影响六、总结正文：一、马6 氧传感器的作用与重要性马6 氧传感器是马自达6 车型发动机控制系统中的一个重要部件，主要负责检测排气中的氧气含量，并向ECU（电子控制单元）发出反馈信号，以修正喷油量，使发动机获得最佳空燃比，从而保证燃油效率和排放。

二、马6 氧传感器故障的现象与原因马6 氧传感器故障的现象通常表现为发动机故障灯亮、故障码提示，以及可能引发的排放问题和动力下降。

故障原因可能包括：1.氧传感器本身故障，如传感器元件损坏、老化等；2.氧传感器线路故障，如线路断路、短路、接触不良等；3.排气泄漏，可能导致氧传感器检测到的氧气含量不准确；4.燃油系统故障，如喷油量异常，可能影响氧传感器的检测结果；5.三元催化器故障，可能导致排气中的氧气含量异常；6.ECM（发动机控制模块）故障，可能影响氧传感器信号的接收和处理。

三、马6 氧传感器故障的诊断方法诊断马6 氧传感器故障，可以采用以下方法：1.使用万用表或示波器检测氧传感器线路的连通性和电压波形，排查线路故障；2.通过故障码读者获取故障码，分析可能的故障原因；3.对比其他同类型车辆的氧传感器信号，判断是否为传感器本身故障；4.在排除其他可能故障后，可以考虑更换氧传感器进行测试。

四、马6 氧传感器故障的维修方案根据诊断结果，采取相应的维修措施：1.氧传感器线路故障：修复或更换线路；2.氧传感器本身故障：更换氧传感器；3.排气泄漏：修复排气泄漏部位；4.燃油系统故障：检查并修复燃油系统故障；5.三元催化器故障：修复或更换三元催化器；6.ECM 故障：修复或更换ECM。

五、马6 氧传感器故障对发动机的影响马6 氧传感器故障可能导致发动机排放异常、燃油效率降低、动力下降等问题。

关于氧反馈平衡(O2FB)诊断的重要提示1、开环怠速运转有一些轿车在怠速状态下，氧传感器的输出信号波形是不变的(浓或稀固定不变)。

在一些较新的系统中甚至个别老的系统中，在短的或持续怠速状态下氧传感器的波形仍然保持不变(或浓或稀固定不变)，这是由于系统功能控制方式所导致的结果。

在以上这例子中，氧传感器位置被忽略了，系统采用预先确定的喷油或混合比控制。

在一些发动机系列，二次空气喷射系统能够将空气从氧传感器泵进入上流动系统，并产生固定“稀”的氧传感器信号，一些开环怠速系统是可见于1988年以后生产的克莱斯勒汽车装有二次空气喷射装置的节气门体燃油喷射系统(TBI)和多点燃油喷射系统(MFI)的轿车上，可以通过观察是安装有风扇皮带驱动的空气泵来确定，或者使二次空气喷射系统暂停工作来观察氧传感器输出波形。

此外，80年代中期的福特汽车节气门体燃油喷射系统和本田汽车系统，以及1988年及以后的亚洲轿车从超过1500rpm的持续运转后转向怠速的，也许会进入“暂停开环怠速”状态约20秒左右。

这是由独特的燃油反馈控制程序控制的结果，它是正常的。

2、何时擦除发动机控制电脑中的“自我学习”功能记忆。

在一些情况下，一般是较新型的(1988年或更新的)轿车，若系统出现根本不控制混合气或控制很差的现象，即时排除了严重的动力和行驶能力方面故障之后，该系统仍不能很好地控制混合气。

一些轿车系统在修理前根本无法控制混合气，在修理后仍然能适当地控制或还是根本不能控制混合气，这些通常情况是，修理前，为所有实际的目的DOA，该燃油反馈控制系统的氧传感器信号是“平的直线”。

这个系统是偏置或固定稀的，或者象大多数情况，修理前的一段持续时间内被偏置或固定浓。

一些1988年及更新的系统修理后也许不能立刻恢复燃油混合比的控制，这通常发生在1988年及以后生产的通用汽车和克莱斯勒汽车及许多任何型式福特汽车上，在这种情况下越是新型的轿车，越会发生。

这可能是由于燃油自适应记忆力功能或长时间的燃油高速远离中间点，需要较长时间才能回到新的修理过的状态。
