地形图识别基础知识

文档 地形图识别基础知识 一、地形图的含义 地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用特定的方法按一定比例缩绘而成的。它是地面上地形和地物位置实际情况的反映。二、地形图的图外注记

1、图名：图名通常是用图最重要的地名来表示。从图名上大致可判断地形图所在的围。

2、图号：根据地形图分幅和编号方法编定。 ①1：100万，纬差4°，经差6°； ②1：10万，纬差20′，经差30′； 一幅1：100万地形图可分成12×12=144幅1：10万地形图。 ③1：1万，纬差2′30″，经差3′45″；一幅1：10万地形图可分8×8=64幅1：1万地形图。如：G-49--（45）

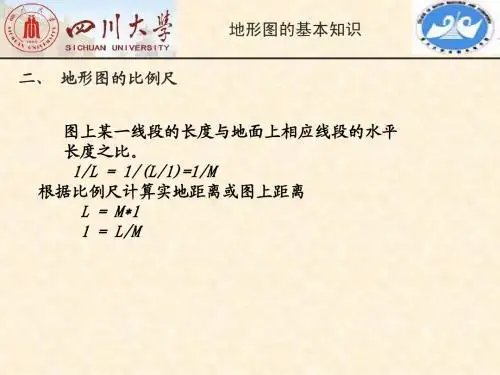

3、接图表：标示本图幅与相邻图幅的关系。 4、图廓：地形图边界，有经纬度和纵横坐标（公里网）。 5、比例尺： 1 数字比例尺：如：1：10000， 10000 图示比例尺：标上一个基本单位长度所表示的实地距离。 6、地形图的方向：一般地形图方向为上北下南，右东左西。 三.地物符号 地形图中各种地物是以不同符号表示出来的，有以下三种：（1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。

（2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。

（3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。 文档 （4）地物注记用文字、数字或特有符号对地物加以说明。如地物名称、江河流向、森林类别等。 文档 文档

四、地貌表示： 地球表面高低起伏的自然形态称地貌。用等高线表示。 文档 1、等高线的定义：高程相等的相邻点连接而成的闭合曲线。 2、等高距：相邻两等高线的高程之差。同一幅图上，等高距相同。 常用的有： 0.5m 、 1m 、 2m 、 5m 3、等高线平距：图上相邻两等高线之间的距离。 平距越大的地方坡度越缓，反之，等高线越密的地方坡度越陡。 4、等高线的种类 首曲线：按等高距绘制的等高线； 计曲线：高程能被5整除等高线，加粗描绘； 间曲线：1/2等高距描绘，长虚线表示； 助曲线：1/4等高距描绘，短虚线表示。 文档 5、典型地貌等高线 山丘和洼地(盆地) ：闭合曲线，圈等高线的高程注记大于外圈者为山丘，小于外圈者为洼地。或用示坡线来表示，示坡线从圈指向外圈，为山丘；从外圈指向圈，为洼地。山脊和山谷：山脊等高线凸向低处，山谷等高线凸向高处。

鞍部：鞍部是相邻两山头之间呈马鞍形的低凹部位。鞍部等高线的特点是在一圈大的闭合曲线，套有两组小的闭合曲线。

峭壁和悬崖：峭壁是坡度在70°以上的陡峭崖壁。等高线重叠。悬崖是上部突出，下部凹进的陡崖。等高线相交，隐蔽的等高线用虚线表示。 文档 文档

六、等高线的特性 1、同一等高线上的点高程相等。 2、等高线是闭合的曲线。如不在本图幅闭合，则必在图外闭合。 3、除在悬崖或绝壁处外，等高线在图上不能相交或重合。 4、等高线与山脊线、山谷线正交。 5、在同一幅图上，等高线的平距小，表示坡度陡，平距大表示坡度缓，平距相等则坡度相等。即等高线越密的地方坡度越大，等高线越疏的地方坡度越小。

七、地形图的应用 1、确定任意点的高程（海拔）和两点的高差 2、确定两点间的距离：直尺在地形图上量距L，则实地距离D=L×比例尺分母。如：万分之一地形图上量距5cm,则：

实地距离D=0.05×10000=500m 3、确定任意直线的方向（方位角）： 量角器量取αAB 文档 4、确定直线坡度和坡向 AB直线为东坡，AC直线为东北坡。 C 5、利用地形图在野外定点：在精度要求不很高时可用目估法进行定点，也就是说根据测点周围地形，地物的距离和方位的相互关系，用眼睛来判断测点在地形图上的位置。

也可利用罗盘使指北针对准刻度盘的0度，同时与地形图北向一致，此时地形图的东南西北方向与实地的东南西北方向相符。这时线性地物如河流、公路的延长方向应与地形图上所标注的该河流或公路相平行。

6、地形图勾图：平地沿边线边走边勾绘，山地采用对坡勾绘。 7、计算面积： 实地面积=方格面积×比例尺分母的平方。 如万分之一地形图，图上1cm2面积，则： 实地面积=100002 ×（1/100）2 = 10000m2=1hm2 (公顷）（15亩） 地形图的坐标

１、地形图坐标系：我国的地形图采用高斯－克吕格平面直角 坐标系。在该坐标系中， 横轴：赤道，用Ｙ表示；赤道以南为负，以北为正； 文档 纵轴：中央经线，用Ｘ表示；中央经线以东为正，以西为负。坐标原点：中央经线与赤道的交点，用Ｏ表示。

我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移５００公里。

２、５４坐标系：１９５４年我国在设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为５４坐标系。

３、ＧＳ８４坐标系：即世界通用的经纬度坐标系。４、６度带、３度带、中央经线。

我用６度分带和３度分带： １∶２．５万及１∶５万的地形图采用６度分带投影，即经差为６度，从零度子午线开始，自西向东每个经差６度为一投影带，全球共分６０个带，用１，２，３，４，５，……表示．即东经０～６度为第一带，其中央经线的经度为东经３度，东经６～１２度为第二带，其中央经线的经度为９度。

１∶１万的地形图采用３度分带，从东经１．５度的经线开始，每隔３度为一带，用１，２，３，……表示，全球共划分１２０个投影带，即东经１．５～４．５度为第１带，其中央经线的经度为东经３度，东经４．５～７．５度为第２带，其中央经线的经度为东经６度．

地形图上公里网横坐标前２位就是带号，例如：省１：５万地形图上的横坐标为２０３４５４８６，其中２０即为带号，３４５４８６为横坐标值。

在分层设色地形图中,绿色表示的地形是A高原B平原C山地D盆地 一.什么是地图 地图是按一定的数学法则和综合法则，以形象－符号表达制图物体(现象)的地理分布、组合和相互联系及其在时间中的变化的空间模型，它是地理信息的载体，又是信息传递的通道。

二.地图制图学及其理论基础 地图制图学属地球科学中的一门学科。主要是研究地图的实质(性质、容及其表示方法)发展、制图理论和技术方法的的一门科学。它的任务是获取各种类型的、高速优质的地图。是制作地图的科学。地图是人类认识客观世界、反映自然的特殊形式。地图的制作不是单纯的技术问题，而是人类认识客观的能力和水平的反映。

三.地图制图学及其组成部分 文档 地图概论：研究地图的发展规律、特点以及地图的性质、分类、用途、容及表示方法等。 地图投影学：研究地图上点的平面直角坐标(或极坐标)同地球椭球体表面上相应点的地理坐标(经纬度坐标)之间的函数关系，研究投影的理论、性质、变形规律、计算方法投影的判别和选择，以及在编制地图中不同投影的转换问题。

地图编制学：研究制图资料编制地图的理论、技术方法和程序。 地图绘制学：研究绘制出适合于制印要求的出版原图的理论和技术。 地图整饰：研究地图容的表现形式，如色彩、线划、符号、图名的设计、地貌立体表示等

地图制印学：研究复制地图生产过程和有关的理论、技术方法、设备、材料性质及使用等。 地图量测学：研究地图上量测方向、距离、面积、体积等的方法和技术。

地图设计：研究地图的编辑设计，地图设计的理论基础及提高地图表现力的理论依据。

2. 地图基本概念-特性、分类、用途、工艺: 一.地图的特征 地图的特征包括：由于特殊的数学法则而产生的可量测性；由于使用符号表象事物而产生的直观性；由于制图综合而产生的一览性。

二.地图的分类 一.按区域围分类：分为世界图、国家图、分区图、省图、市县图、乡镇图等；

二.按地图容分类：分为两大类，普通地图和专题地图。 普通地图是以相对平衡的详细程度表示地球表面上的自然地理和社会经济要素(基本要素包括居民地、交通网、水系、地貌、境界、土质植被等)的地图。其中详细表示地面的各基本要素的叫地形图；容比较概略，但主要目标很突出，以反映各要素基本分布规律为主的地图称为地理图；介于两者之间的叫地形地理图。

专题地图是以普通地图作为底图基础的，重点反映某一种或几种专门的要素，依容要素可分为：自然地理图、社会经济地图和工程技术图。

三.按比例尺分类 大比例尺地形图：1：5千—1：2.5万比例尺地形图 文档 中比例尺地形图：1：5万—1：25 万比例尺地形图 小比例尺地形图：1：50万-1：100万比例尺地形图 我国称1：1万、1：2.5万、1：5万、1：10万、1：25万、1：50万、1：100万七种比例尺普

通地图为国家基本比例尺地形图按国家测绘局制定的统一技术标准制图(规、图式)。相关容

功能演示栏目下的转换及投影中的标准图框 三.地图的用途 四.地图生产的基本过程 一.地球椭球体 地球是一个表面很复杂的球体，人们以假想的平均静止的海水面形成的“大地体”为参照，推求出近似的椭球体，理论和实践证明，该椭球体近似一个以地球短轴为轴的椭园而旋转的椭球面，这个椭球面可用数学公式表达，将自然表面上的点归化到这个椭球面上，就可以计算了。

常用的一些椭球及参数 海福特椭球(1910) 我国52年以前基准椭球 a=6378388m b=6356911.9461279m α=0.33670033670 克拉索夫斯基椭球(1940 Krassovsky) 54坐标系基准椭球 a=6378245m b=6356863.018773m α=0.33523298692 1975年I.U.G.G推荐椭球(国际大地测量协会1975) 80坐标系基准椭球 a=6378140m b=6356755.2881575m α=0.0033528131778

WGS-84椭球(GPS全球定位系统椭球、17届国际大地测量协会) WGS-84 GPS 基准椭球

a=6378137m b=6356752.3142451m α=0.0033 地球椭球面上任一点的位置，可由该点的纬度(B)和精度(L)确定，即地面点的地理坐标值，由经线和纬线构成两组互相正交的曲线坐标网叫地理坐标网。由经纬度构成的地理坐标系统又叫地理坐标系。

地理坐标分为天文地理坐标和大地地理坐标
