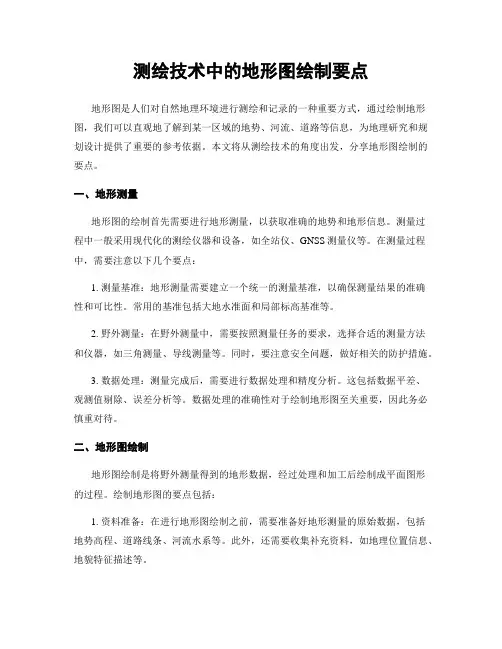

测绘技术中的地形图绘制要点地形图是人们对自然地理环境进行测绘和记录的一种重要方式，通过绘制地形图，我们可以直观地了解到某一区域的地势、河流、道路等信息，为地理研究和规划设计提供了重要的参考依据。
本文将从测绘技术的角度出发，分享地形图绘制的要点。
一、地形测量地形图的绘制首先需要进行地形测量，以获取准确的地势和地形信息。
测量过程中一般采用现代化的测绘仪器和设备，如全站仪、GNSS测量仪等。
在测量过程中，需要注意以下几个要点：1. 测量基准：地形测量需要建立一个统一的测量基准，以确保测量结果的准确性和可比性。
常用的基准包括大地水准面和局部标高基准等。
2. 野外测量：在野外测量中，需要按照测量任务的要求，选择合适的测量方法和仪器，如三角测量、导线测量等。
同时，要注意安全问题，做好相关的防护措施。
3. 数据处理：测量完成后，需要进行数据处理和精度分析。
这包括数据平差、观测值剔除、误差分析等。
数据处理的准确性对于绘制地形图至关重要，因此务必慎重对待。
二、地形图绘制地形图绘制是将野外测量得到的地形数据，经过处理和加工后绘制成平面图形的过程。
绘制地形图的要点包括：1. 资料准备：在进行地形图绘制之前，需要准备好地形测量的原始数据，包括地势高程、道路线条、河流水系等。
此外，还需要收集补充资料，如地理位置信息、地貌特征描述等。
2. 符号标注：地形图绘制需要使用统一的符号标注系统，以便于读者理解和使用。
常用的符号包括高程线、等高线、河流符号、道路符号等。
符号的选择和使用应根据实际情况进行，既要准确表达地形信息，又要美观大方。
3. 图件绘制：绘制地形图需要使用计算机辅助设计软件或绘图工具。
在绘制过程中，要注意图件的比例、尺寸和比例尺的选择，以确保绘制结果与实际地貌相符。
4. 图文结合：地形图的绘制不仅仅是简单地勾勒地势和地形，还需要配以文字说明，以帮助读者理解。
文字说明可以包括地势描述、地貌特征解读、水文信息、气候特点等。
测绘技术地形测量要点总结地形测量是测绘技术中的一项重要内容，它为我们提供了关于地球表面的准确信息，为城市规划、工程建设等领域的决策提供了依据。
在地形测量过程中，为了保证数据的准确性和可靠性，我们需要注意一些要点。
本文将对地形测量的要点进行总结和深入探讨。
一、精确的水平控制在进行地形测量时，水平控制是非常重要的一步。
水平控制可以通过精确的水准仪来实现，该仪器通过测量水平线射线的长度来确定高程差异。
在进行水平控制时，需要注意以下几个要点：首先，选择水准点要科学合理，在地形起伏较大的区域，需要选择准确的参考点进行水平控制，以确保数据的准确性。
其次，要确保水准仪的准确度。
水准仪的精度决定了测量结果的准确性。
因此，在使用水准仪前，需要进行校准和调整，以确保其准确性。
最后，要合理安排测量路线。
在实际地形测量中，测量路线的规划对测量结果的精确性有很大的影响。
应根据实际情况选择路线，并遵循较短的测量距离和合理的交会角度，以提高数据的精确性。
二、精确的高程测量高程测量是地形测量的重要内容之一。
精确的高程测量可以通过使用全站仪等先进的测量仪器来实现。
在进行高程测量时，需要注意以下要点：首先，校准仪器。
在使用全站仪前，需要对其进行仪器常数、垂直轴、气泡等方面的校准，以确保测量结果的准确性。
其次，选择适当的测量方法。
高程测量可以采用直接测量和间接测量两种方法。
直接测量方法包括水准测量和三角测量，间接测量方法包括GPS测量和重力测量。
根据实际情况选择合适的方法进行高程测量。
最后，要定期检查和维护测量仪器。
由于外界环境和使用条件的变化，测量仪器的性能和精度有可能发生变化。
因此，需要定期对测量仪器进行检查和维护，以确保其准确性和稳定性。
三、精确的水文测量水文测量是地形测量的重要内容之一，它主要用于测量地表水体的水位和流量。
在进行水文测量时，需要注意以下几点：首先，选择适当的测量工具。
常用的测量工具包括液面测量仪、流速仪和管道测量仪等。
大比例尺数字测图技术要求1图根控制1.1图根点密度要求一般基础地形图测绘：64点/平方公里。
地籍测量：建成区100点/平方公里，非建成区80点/平方公里。
每幅地形图保证2个以上互相通视的固定图根点（或等级控制点）。
1.2图根点埋设固定（埋石）图根点：道路、水泥地面需埋设带十字丝的标志，一般用测钉；周围刻画10cmX10cm方框，红漆涂写点号；田地等空旷处应埋设现浇混凝土桩，尺寸10cmX40cmX15cm，中间埋标芯。
一般图根点：道路、水泥地面可用普通水泥钉做标志，或者刻十字丝做标志，周围刻画10cmX10cm方框，红漆涂写点号；田地等空旷处可打木桩，尺寸3cmX3cmX30cm，中间以铁钉做标志，木桩桩面涂红或钉上红布。
1.3图根点的编号图根控制点编号采用“字母”+“数字”表示，第一位用大写英文字母A、B、……，代表乡镇（作业组长）号，后用阿拉伯数字流水编号，允许缺号或跳号，但不得重复。
为避免同其它等级控制点混淆，图根控制点编号中的英文字母不使用C、D、E、I、O等字母；固定图根点编号前加“T”。
1.4图根点测量空旷处可采用RTK测量，建筑密集区宜采用光电测距图根导线测量。
RTK测量，采用5个以上具有水准高程、均匀分布、能控制整个测区的参考点建立转换参数，测区采用同一个转换参数进行测量。
基准站必须架设在已知点上。
RTK测量技术要求严格执行《浙江省RTK测量技术规程》，采用杭州CORS系统测量的还需执行《杭州市卫星定位综合服务系统使用技术规定》。
重点：收敛精度平面 1.5cm、高程 2.0cm，历元数大于10个，至少采用轻便脚架进行整平对中。
图根导线测量，宜布设成附合导线或导线网，采用2“级全站仪进行测量。
严格按DB33的技术要求操作。
1.5图根点计算RTK测量按《浙江省RTK测量技术规程》要求提供转换参数、残差表，同一基站2次测量比较表。
图根导线应用软件进行严密平差，提交平差报告。
所使用的起算点成果必须为最终成果，平差前应进行严格检查。

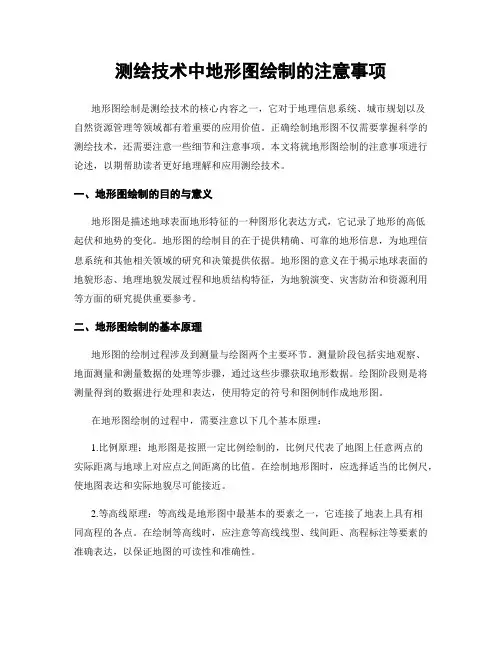

测绘技术中地形图绘制的注意事项地形图绘制是测绘技术的核心内容之一，它对于地理信息系统、城市规划以及自然资源管理等领域都有着重要的应用价值。
正确绘制地形图不仅需要掌握科学的测绘技术，还需要注意一些细节和注意事项。
本文将就地形图绘制的注意事项进行论述，以期帮助读者更好地理解和应用测绘技术。
一、地形图绘制的目的与意义地形图是描述地球表面地形特征的一种图形化表达方式，它记录了地形的高低起伏和地势的变化。
地形图的绘制目的在于提供精确、可靠的地形信息，为地理信息系统和其他相关领域的研究和决策提供依据。
地形图的意义在于揭示地球表面的地貌形态、地理地貌发展过程和地质结构特征，为地貌演变、灾害防治和资源利用等方面的研究提供重要参考。
二、地形图绘制的基本原理地形图的绘制过程涉及到测量与绘图两个主要环节。
测量阶段包括实地观察、地面测量和测量数据的处理等步骤，通过这些步骤获取地形数据。
绘图阶段则是将测量得到的数据进行处理和表达，使用特定的符号和图例制作成地形图。
在地形图绘制的过程中，需要注意以下几个基本原理：1.比例原理：地形图是按照一定比例绘制的，比例尺代表了地图上任意两点的实际距离与地球上对应点之间距离的比值。
在绘制地形图时，应选择适当的比例尺，使地图表达和实际地貌尽可能接近。
2.等高线原理：等高线是地形图中最基本的要素之一，它连接了地表上具有相同高程的各点。
在绘制等高线时，应注意等高线线型、线间距、高程标注等要素的准确表达，以保证地图的可读性和准确性。
3.符号使用原理：地形图中使用了大量的符号来表示各类地貌特征和地理要素。
符号使用应简洁明了，线型、点型和面型符号应与实际地貌特征相对应，避免信息混淆和误读。
4.色彩和阴影原理：地形图中的色彩和阴影处理对于强调地形起伏和高低变化非常重要。
在使用色彩和阴影时，应注意色彩的匹配性、饱和度和对比度的合理搭配，以及阴影的位置、角度和强度的合理设定。
三、地形图绘制中的注意事项1.测量数据采集的准确性：地形图绘制的基础在于测量数据的准确性。
一、山区测图时应注意：
1.地性线；地性线是地形的合水线（山沟）与分水线（山脊）的总称，山区测绘地形时，首先要
测绘出地貌的地性线。
且应注意地性线应与等高线正交（垂直），地性线在过程图上用
细短线绘示，最终成果上交是将地性线删除。
2.特征点；地形特征点是指山顶、鞍部、凹地、山脊、谷底及倾斜变换处等
3.等高线：a 高线是地面高程相等的邻各点所连的闭合曲线。
b 等高线遇到各种注记、独立性符号时应隔断0.2mm。
c 等高线遇到房屋、双线道路、双线河渠、水库、湖、塘、冲沟、陡崖、路堤、路堑
等符号时，绘至符号边线。
d 等高线注记注在平缓处，其字头朝向高处
e 示坡线是指示斜坡降落方向的短线它与等高线垂直相交.应在谷地、鞍部、山头及
斜坡方间不易判读的地方和凹地的最高、最低一条等高线上绘出。
3.碎部测量；A.山区碎部测量应注意山顶、鞍部、凹地、山谷、山脊、谷底、堤坝顶以及倾斜变
换处应测注高程点，同时要注意测绘沟渠、露岩、独立石、土堆、陡坎并测注高程或
加注比高。
B.山区应注意沟底高水界、山沟两侧陡崖的测绘。
各类陡坎投影大于图上2mm时应绘坡
脚线。
陡坎间距离图上小于5mm时，可适当取舍
C.植被的测绘；应按其经济价值和面积大小适当取舍，面积过小可归入相邻地类表示。
应注意树种和平均树高的注记
地形图测量图面检查内容。
地形图测绘注意要点和基本知识按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。
专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。
本章主要介绍地形图，它是普通地图的一种。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。
为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
测绘工程中的地形测量方法与注意事项近年来，随着城市化进程的加快和土地利用的不断扩张，地形测量的重要性日益凸显。
地形测量是指对地表地貌的测量和记录，旨在了解地面地形的形状、高程和地物分布。
为了保证测绘工程的准确性和可靠性，地形测量需要采用科学的方法，并注意一些细节。
本文将围绕地形测量方法和注意事项展开论述。
一、地形测量方法1.经纬度法经纬度法是地球上任意一点的位置的经度与纬度的度量值，是一种较为常用的地形测量方法。
在测量过程中，通过使用全球卫星导航系统（GNSS）来测量目标点所对应的经度和纬度值，并结合地形图来绘制地形。
2.控制测量法控制测量法是通过放置基准点来确定地形特征的位置，并使用测量仪器对这些基准点进行测量。
在测量过程中，需要在地面上设置一定数量的控制点，利用这些控制点的坐标信息，结合全站仪等测量仪器进行地形测量。
3.三角测量法三角测量法是通过测量目标点与已知点之间的距离和角度，利用三角形的性质进行测量。
在地形测量中，通过选择一系列已知点和目标点，结合测距仪和经纬仪等测量仪器进行测量，然后通过计算得出目标点的坐标和地形特征。
4.雷达测量法雷达测量法是利用雷达系统对地面进行扫描和测量，通过测量目标点与雷达系统之间的距离和反射信号强度，得出地面地形的高程和地物信息。
雷达测量法可以有效地避免地形复杂、遮挡严重等问题，对进行大面积地形测量具有较高的精度和效率。
二、地形测量注意事项1.测量前的准备工作在开始地形测量前，需要进行仔细的计划和准备工作。
首先，需要确定测量的目的和范围，并进行地形预测和探索工作。
其次，需要选择合适的测量仪器和方法，并对仪器进行校准和测试。
此外，还需要熟悉测量区域的地理环境和气候条件，并进行必要的安全措施。
2.对测量数据的处理测量完成后，需要对所得到的数据进行处理和分析。
首先，需要进行数据的质量检查和筛选，排除异常值和误差。
然后，需要使用专业的软件进行数据处理和修正，如数据插值、滤波等。
地形图测绘注意要点和基本知识按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。
专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。
本章主要介绍地形图，它是普通地图的一种。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。
为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
测绘技术中地形制图的注意事项在进行地形制图时，测绘技术起到了至关重要的作用。
地形制图是指将地表的实际地貌尺寸、高程、形态等特征绘制在图上，以便更好地理解和分析地形。
然而，地形制图并非一项简单的任务，需要专业的知识和技巧。
本文将探讨一些地形制图中需要注意的事项，以提高制图的准确性和可靠性。
首先，正确选择地形制图的比例尺非常重要。
比例尺是指图上距离与实际距离之间的比例关系。
选择合适的比例尺可以确保地形制图的信息丰富度和可读性。
对于大范围的区域，较小的比例尺（例如1:50000）可以显示更多的细节，但可能会导致图像变得拥挤和难以阅读。
相反，对于小范围的区域，较大的比例尺（例如1:5000）可以显示更精确的细节，但可能会导致图像过于庞大，不便于携带和使用。
因此，在选择比例尺时，需要根据特定需求综合考虑图像大小和可读性。
其次，对于地形制图，使用正确的符号和标记也是十分重要的。
符号是地图上用来表示特定地貌、水文、交通等要素的图形。
不同的符号和标记代表着不同的地理要素，因此使用不正确或不明确的符号将导致制图的困惑和误解。
例如，使用不同形状的符号来表示不同类型的地貌，使用不同颜色的标记来表示不同高程，可以使地图更加清晰和易读。
此外，还应注意标图的比例，确保符号和标记的大小和位置与实际地形相匹配。
此外，高程的测量也是地形制图中需要特别关注的事项之一。
高程是地表点相对于某一参考面的垂直距离。
在地形制图中，高程值的准确性对于地理数据的分析和应用至关重要。
为了确保高程测量的准确性，可以采用多种测量方法，例如全站仪、GPS等。
此外，还应注意避免在高程测量过程中出现的误差，例如仪器偏差、大气压力变化等。
只有确保高程测量的准确性，才能绘制出准确的地形图。
另外，数据的更新和管理也是地形制图中需要重视的事项之一。
随着时间的推移，地表地貌和特征可能会发生变化。
因此，在制图过程中，应定期更新数据，以反映最新的地貌信息。
此外，还需要建立有效的数据管理系统，以便管理和检索地形数据。
地形图的基本知识及测绘技巧地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
地形图测绘方法及注意要点摘要：在新时代飞速发展的今天，我国在社会人文经济等方面都有了飞跃性的进步，而地形图测绘随着祖国社会的发展变化，也在更多的领域有了存在感与重要性，尤其是在工程建设领域上，更有着无可替代的重要性，使用频率也是逐步在增加。
地形图测绘作为工程建设中的基石，为以后的工程打下了坚实的地基，是不容置疑的坚实后盾，在其中的重要性可以说是无可替代，可以说是直接对与最终工程都起到了决定性的作用，哪怕在测绘结束之后，也是和工程紧密贴切的连接在一起。
清楚了解地形图测绘方面的知识，了解其的重要性，更好的认识与清楚地形图测绘在建筑工程中是怎么样的存在，只有这样，才能为工程的下一步的路线找好定位和目标。
在本文中，笔者将对地形图测绘的方法及注意要点进行进行简要分析概括，再以目前国内的多方多面的情况来提出几点对于地形图测量工作粗略意见。
关键词：地形图测绘、方法、注意要点引言：在我国目前工程建设的大环境之中，很多人没有明确意识到地形图测绘的重要性。
但是众人皆知之，地形测绘是工程建设的最基础的一环，是一切建设基础的开始，地形图的测绘准确程度与质量都是可以直接关乎到工程建设方面的。
其造成的结果严重性不言而喻，在下文中，笔者将通过地形图测绘方法和注意要点两方面去进行简谈，简单的对我国目前的地形工程图测绘方面存在的让人无法忽略的问题进行谈论，并提出适度改进的办法。
1.地形图测绘质量的几点影响因素1.1测量工作人员的专业性不够我们首先来说的，也就是笔者认为的在地形图测绘这个行业之中，目前存在的最基本的问题。
在这个专业性很强的领域之中，全部的工作都是需要工作人员去完成的，其专业性决定了整个地形的测绘结果，工作人员专业性的高低决定了整个地形图的准确度，也是对最后的工程造成了一定的影响[1]。
但是在我国目前的大环境中，工程领域中的测绘人员大多缺乏专业性，对自己的工作也没有一定的重视程度和责任心，便导致了在这个地形图测绘的专业领域之中，没有按照相关的要求去完成，在数据方面也距离所要求的精准度有一定的距离，更有甚至还大胆的去进行数据造假，在这几方面的情况相叠加，对地形图测绘的数据产生了严重的影响，对国内在地形图测绘方面的发展也造成了不小的影响；也就是因为以上的原因，测绘方面出现的问题被发现以后，互相推脱责任的情况更是常见不鲜。
地形图的基本知识及测绘技巧地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。
地形图测绘方法及注意要点作者：徐忠新来源：《西部资源》2018年第01期摘要：近年来，随着我国经济的飞速发展，地形图测绘在工程建设中的应用范围越来越广泛、使用频率越来越高，作为工程建设的一项基础性工作，地形图测量与绘制发挥着十分重要的作用，和工程质量的高低有着最直接、最紧密的联系。
正确认识地形图测绘工作并给予其充分的重视，将地形图测绘工作的开展与管理提升到企业发展的战略高度，才能更好的对地形图测量工作中的相关因素进行把握，才能为工程的进一步建设奠定良好基础。
本文简要分析了地形图测绘的方法以及测绘过程中的相关注意要点，并从经济、社会、环境等方面提出了几点关于如何更好的开展地形图测量工作的一些意见和建议。
关键词：地形图；测绘；方法；要点地形测绘工作在整个工程建设中，是最基本的环节，地形测绘图质量的高低、准确度的高低直接影响到工程建设质量的高低，不仅有可能影响工程的正常开展，同时还可能导致整个工程质量不达标。
由此可见，做好地形图测量工作的重要性。
本文从影响地形图测量质量的因素、地形图测量的方法以及技术要点等方面展开论述，分析我国工程测量行业的现状、存在的问题，最后提出了相应的建议。
1.影响地形图测绘质量的因素1.1测量人员的综合素质在整个地形图的测量工作中，几乎所有工作均是由测量人员来完成的，作为测量工作开展的基础和保障，测量人员综合素质的高低将直接关系到整个测量工作质量的优劣，影响到测量结果的准确度与精确度。
但目前我国测量人员，大多数缺乏专业的技能、责任意识薄弱，导致其在实际工作中不能严格按照相关标准进行操作，且存在数据造假等问题，严重降低了测绘质量，影响了测绘工作的进一步发展；另外，当测绘工作出现问题时，互相推诿责任的现象十分严重。
总之，上述因素的存在都会直接或间接的影响地形图测量质量，使最终测量结果出现误差，给工程建设带来负面影响。
1.2测量仪器设备的质量良好的仪器设备虽不能完全保证提升测量工作质量，但性能不过关的设备一定会影响测量准确性与精确度，换言之，为保证为工程建设提供尽可能有效的测量数据，首先应当确保相关仪器设备始终处于良好的技术状态和质量状态，减少外部非人为因素带来的测量偏差。
地形图测绘注意要点和基本知识按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。
专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。
本章主要介绍地形图，它是普通地图的一种。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。
为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
地形图基本知识及大比例尺地形图测绘地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图 地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺 （1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1=（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M 愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b ．图式比例尺：直线比例尺和复式比例尺；c ．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a ．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm ，它在地上表示的水平距离M ⨯mm 1.0，称为比例尺精度。
b ．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m ，测图时量距的精度只需0.1m ，小于0.1 m 的距离在图上表示不出来。

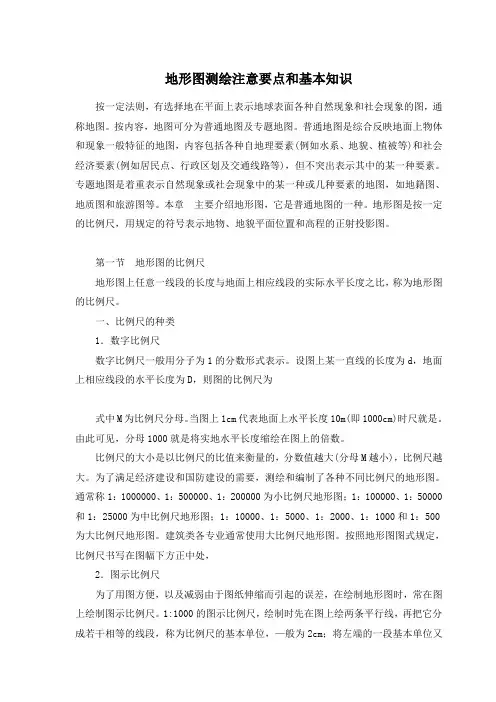

地形图测绘注意要点和基本知识按一定法则，有选择地在平面上表示地球表面各种自然现象和社会现象的图，通称地图。
按内容，地图可分为普通地图及专题地图。
普通地图是综合反映地面上物体和现象一般特征的地图，内容包括各种自地理要素(例如水系、地貌、植被等)和社会经济要素(例如居民点、行政区划及交通线路等)，但不突出表示其中的某一种要素。
专题地图是着重表示自然现象或社会现象中的某一种或几种要素的地图，如地籍图、地质图和旅游图等。
本章主要介绍地形图，它是普通地图的一种。
地形图是按一定的比例尺，用规定的符号表示地物、地貌平面位置和高程的正射投影图。
第一节地形图的比例尺地形图上任意一线段的长度与地面上相应线段的实际水平长度之比，称为地形图的比例尺。
一、比例尺的种类1．数字比例尺数字比例尺一般用分子为1的分数形式表示。
设图上某一直线的长度为d，地面上相应线段的水平长度为D，则图的比例尺为式中M为比例尺分母。
当图上1cm代表地面上水平长度10m(即1000cm)时尺就是。
由此可见，分母1000就是将实地水平长度缩绘在图上的倍数。
比例尺的大小是以比例尺的比值来衡量的，分数值越大(分母M越小)，比例尺越大。
为了满足经济建设和国防建设的需要，测绘和编制了各种不同比例尺的地形图。
通常称1：1000000、1：500000、1：200000为小比例尺地形图；1：100000、1：50000和1：25000为中比例尺地形图；1：10000、1：5000、1：2000、1：1000和1：500为大比例尺地形图。
建筑类各专业通常使用大比例尺地形图。
按照地形图图式规定，比例尺书写在图幅下方正中处，2．图示比例尺为了用图方便，以及减弱由于图纸伸缩而引起的误差，在绘制地形图时，常在图上绘制图示比例尺。
1:1000的图示比例尺，绘制时先在图上绘两条平行线，再把它分成若干相等的线段，称为比例尺的基本单位，—般为2cm；将左端的一段基本单位又分成十等分，每等分的长度相当于实地2m。
而每一基本单位所代表的实地长度为2cm×1000＝20m。
二、比例尺的精度一般认为，人的肉眼能分辨的图上最小距离是0.1mm，因此通常把图上0.1mm所表示的实地水平长度，称为比例尺的精度。
根据比例尺的精度，可以确定在测图时量距应准确到什么程度，例如，测绘1：1000比例尺地形图时，其比例尺的精度为0.1m，故量距的精度只需0.1m，小于0.1mm在图上表示不出来。
另外，当设计规定需在图上能量出的实地最短长度时，根据比例尺的精度，可以确定测图比例尺。
比例尺越大，表示地物和地貌的情况越详细，精度越高。
但是必须指出，同一测区，采用较大比例尺测图往往比采用较小比例尺测固的工作量和投资将增加数倍，因此采用哪一种比例尺测图，应从工程规划、施工实际需要的精度出发，不应盲目追求更大比例尺的地形图。
第二节地形图的分幅和编号为了便于管理和使用地形图，需要将各种比例尺的地形图进行统一的分幅和编号。
地形图分幅和编号的方法分为两类，一类是按经纬线分幅的梯形分幅法(又称为国际分幅)，另一类是按坐标格网分幅的矩形分幅法。
一、地形围的梯形分幅与编号1、1：1000000比例尺图的分幅与编号按国际上的规定，1：1000000的世界地图实行统一的分幅和编号。
即白赤道向北或向南分别按纬差4°分成横列，各列依次用A、B…V表示。
自经度180°开始起算，自西向东按经差6°分成纵行，各行依次用l、2…60表示。
每一幅图的编号由其所在的“横列一纵行”的代号组成。
例如北京某地的经度为东经118°24′20″，纬度为39°56′30″，则所在的1：1000000比例尺图的图号为J—50。
2、1：100000比例尺图的分幅和编号将一幅1：1000000的图，按经差30′，纬差20′分为144幅1：100000的图。
3、1：50000、1：25000、1：10000图的分幅和编号这三种比例尺图的分幅编号都是以1：100000比例尺因为基础的。
每幅1：100000的图，划分成4幅1：50000的图，分别在1：100000的图号后写上各自的代号A、B、C、D。
每幅1：50000的图又可分为4幅1：2．50000的图，分别以1、2、3、4编号。
每幅1：100000图分为64幅1：10000的图，分别以(1)、(2)、……(64)表示。
4、1：5000和l:2000比例尺图的分幅编号1：5000和1：2000比例尺图的分幅编号是在1：10000图的基础上进行的。
每幅1：10000的图分为4幅1：5000的图，分别在1：10000的图号后面写上各自的代号a、b、c、d。
每幅1：5000的因又分成9幅1：2000的图，分别以l、2、……9表示，图幅的大小及编二、地形图的矩形分幅与编号大比例尺地形图大多采用矩形分幅法，它是按统一的直角坐标格网划分的。
采用矩形分幅时，大比例尺地形图的编号，一般采用图幅西南角坐标公里数编号法。
其西南角的坐标X＝3530．0km，y＝531．0km，所以其编号为“3530．0—531.0”。
编号时，比例尺为1：500地形图，坐标值取至0．01km，而1：1000、1：2000地形图取至0．1km。
某些工矿企业和城镇，面积较大，而且测绘有几种不同比例尺的地形图，编号时是以1：5000比例尺图为基础，并作为包括在本图幅中的较大比例尺图幅的基本图号。
例如，某1：5000图幅西南角的坐标值x＝20km，y＝10km，则其图幅编号为“20—10”。
这个图号将作为该图幅中的较大比例尺所有图幅的基本图号。
也就是在1：5000图号的末尾分别加上罗马字Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：2千比例尺图幅的编号。
同样，在1：2000图幅编号的末尾分别再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：1000图幅的编号，在1：1000比例尺的图号末尾再加上Ⅰ、Ⅱ、Ⅲ、Ⅳ，就是1：500图幅的编号。
第三节地形图图外注记一、图名和图号图名即本幅图的名称，是以所在图幅内最著名的地名、厂矿企业和村庄的名称来命名的。
为了区别各幅地形图所在的位置关系，每幅地形图上都编有图号。
图号是根据地形图分幅和编号方法编定的，并把它标注在北图廓上方的中央。
二、接图表说明本图幅与相邻图幅的关系，供索取相邻图幅时用。
通常是中间一格画有斜线的代表本图幅，四邻分别注明相应的图号(或图名)，并绘注在图廓的左上方(见图7—1)。
在中比例尺各种图上，除了接图表以外，还把相邻图幅的图号分别注在东、西、南、北图廓线中间，进一步表明与四邻图幅的相互关系。
三、图廊图廓是地形图的边界，矩形图幅只有内、外图廓之分。
内图廓就是坐标格网线，也是图幅的边界线。
在内图廓外四角处注有坐标值，并在内廓线内侧，每隔10cm绘有5mm的短线，表示坐标格网线的位置。
在图幅内绘有每隔10cm的坐标格网交叉点。
外图廓是最外边的粗线。
在城市规划以及给排水线路等设计工作中，有时需用1：10000或1：25000的地形图。
这种图的图廓有内图廓、分图廓和外图廓之分。
内图廓是经线和纬线，也是该图幅的边界线。
内、外图廓之间为分图廓，它绘成为若干段黑白相问的线条，每段黑线或白线的长度，表示实地经差或纬差1′。
分度廓与内图廓之间，注记了以公里为单位的平面直角坐标值。
四、三北方向关系图在中、小比例尺图的南图廓线的右下方，还绘有真子午线、磁子午线和坐标纵轴(中央子午线)方向这三者之间的角度关系，称为三北方向图。
利用该关系图，可对图上任一方向的真方位角、磁方位角和坐标方位角三者间作相互换算。
此外，在南、北内固廓线上，还绘有标志点P和P’，该两点的连线即为该图幅的磁于午线方向，有了它利用罗盘可将地形图进行实地定向。
第四节地物符号地形是地物和地貌的总称。
地物是地面上天然或人工形成的物体，如湖泊、河流、房屋、道路等。
地面上的地物和地貌，应按国家测绘总局颁发的《地形图图式》中规定的符号表示于图上。
其中地物符号有下列几种。
一、比例符号有些地物的轮廓较大，如房屋、稻田和湖泊等，它们的形状和大小可以按测图比例尺缩小，并用规定的符号绘在图纸上，这种符号称为比例符号。
二、非比例符号有些地物，如三角点、水准点、独立树和里程碑等，轮廓较小，无法将其形状和大小按比例绘到图上，则不考虑其实际大小，而采用规定的符号表示之，这种符号称为非比例符号。
非比例符号不仅其形状和大小不按比例绘出，而且符号的中心位置与该地物实地的中心位置关系，也随各种不同的地物而异，在测图和用图对应注意下列几点；1．规则的几何图形符号(圆形、正方形、三角形等)，以图形几何中心点为实地地物的中心位置。
2．底部为直角形的符号(独立树、路标等)，以符号的直角顶点为实地地物的中心位置。
3．宽底符号(烟囱、岗亭等)，以符号底部中心为实地地物的中心位置。
4．几种图形组合符号(路灯、消火栓等)，以符号下方图形的几何中心为实地地物的中心位置。
5．下方无底线的符号(山洞、窑洞等)，以符号下方两端点连线的中心为实地地物的中心位置。
各种符号均按直立方向描绘，即与南图廓垂直。
三、半比例符号(线形符号)对于一些带状延伸地物(如道路、通讯线、管道、垣栅等)，其长度可按比例尺缩绘，而宽度无法按比例尺表示的符号称为半比例符号。
这种符号的中心线，一般表示其实地地物的中心位置，但是城墙和垣栅等，地物中心位置在其符号的底线上。
四、地物注记用文字、数字或特有符号对地物加以说明者，称为地物注记。
诸如城镇、工厂、河流、道路的名称；桥梁的长宽及载重量；江河的流向、流速及深度；道路的去向及森林、果树的类别等，都以文字或特定符号加以说明。
但是，当等高距过小时，图上的等高线过于密集，将会影响图面的清晰醒目。
因此，在测绘地形图时，等高距的大小是根据测图比例尺与测区地形情况来确定的)。
第五节地貌符号——等高线地貌是指地表面的高低起伏状态，它包括山地、丘陵和平原等。
在图上表示地貌的方法很多，而测量工作中通常用等高线表示，因为用等高线表示地貌，不仅能表示地面的起伏形态，并且还能表示出地面的坡度和地面点的高程。
本节讨论用等高线表示地貌的方法。
一、等高线的概念等高线是地面上高程相同的点所连接而成的连续闭合曲线。
设有一座位于平静湖水中的小山头，山顶被湖水恰好淹没时的水面高程为100米。
然后水位下降5m，露出山头，此时水面与山坡就有一条交线，而且是闭合曲线，曲线上各点的高程是相等的，这就是高程为95m的等高线。
随后水位又下降5m，山坡与水面又有一条交线，这就是高程为90m的等高线。
依次类推，水位每降落5m，水面就与地表面相交留下一条等高线，从而得到一组高差为5m的等高线。
设想把这组实地上的等高线沿铅垂线方向投影到水平面H上，并按规定的比例尺缩绘到图纸上，就得到用等高线表示该山头地貌的等高线图。
