地形图基础知识

地形图识别基础知识 Revised by Petrel at 2021地形图识别基础知识一、地形图的含义地形图是表示地形、地物的平面图件，是用测量仪器把实地测量出来，并用特定的方法按一定比例缩绘而成的。

它是地面上地形和地物位置实际情况的反映。

二、地形图的图外注记1、图名：图名通常是用图内最重要的地名来表示。

从图名上大致可判断地形图所在的范围。

2、图号：根据地形图分幅和编号方法编定。

①1：100万，纬差4°，经差6°；②1：10万，纬差20′，经差30′；一幅1：100万地形图可分成12×122=144幅1：10万地形图。

③1：1万，纬差2′30″，经差3′45″；一幅1：10万地形图可分8×8=64幅1：1万地形图。

如：G-49-126-（45）3、接图表：标示本图幅与相邻图幅的关系。

4、图廓：地形图边界，内有经纬度和纵横坐标（公里网）。

5、比例尺：地形图上任意一线段的长度与地面上相应线段的水平距离之比。

1•数字比例尺：如：1：10000，10000•图示比例尺：标上一个基本单位长度所表示的实地距离。

6、地形图的方向：一般地形图方向为上北下南，右东左西。

三.地物符号地形图中各种地物是以不同符号表示出来的，有以下三种：（1）比例符号是将实物按照图的比例尺直接缩绘在图上的相似图形，所以也称为轮廓符号。

（2）非比例符号当地物实际面积非常小，以致不能用测图比例尺把它缩绘在图纸上，常用一些特定符号标注出来它的位置。

（3）线性符号（半比例符号）长度按比例，而宽窄不能按比例的符号，某种地物成带状或狭长形，如铁路、公路等其长度可按测图比例尺缩绘，宽窄却不按比例尺。

（4）地物注记用文字、数字或特有符号对地物加以说明。

如地物名称、江河流向、森林类别等。

四、地貌表示：地球表面高低起伏的自然形态称地貌。

用等高线表示。

1、等高线的定义：高程相等的相邻点连接而成的闭合曲线。

2、等高距：相邻两等高线的高程之差。

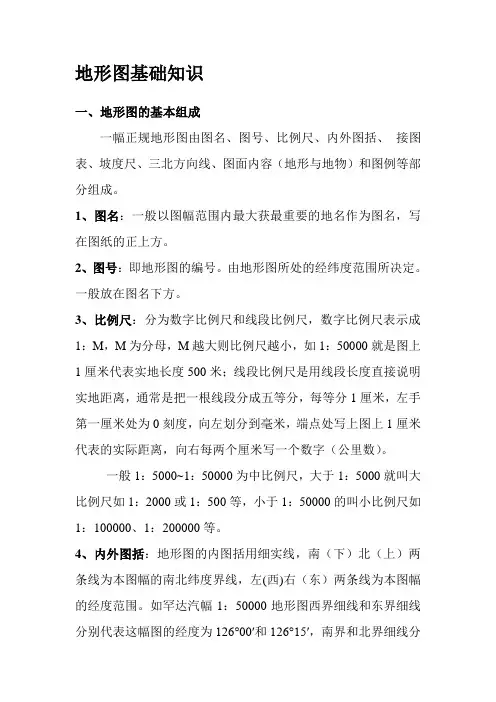

地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。

1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。

2、图号：即地形图的编号。

由地形图所处的经纬度范围所决定。

一般放在图名下方。

3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。

一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：100000、1：200000等。

4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。

如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。

外图括用粗实线表示，与内图括平行，用图有二。

一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。

5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。

6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。

它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。

地形图是国民经济建设中不可缺少的图面资料。

在农林业生产中，土地规划、资源开发、森林资源调查、林区规划设计、农田基本建设、运输道路的勘察设计、水利工程规划等等工作都是在地形图上进行的。

因此，正确使用地形图是我们每个林业工作者必备的知识。

一、地形图的概念和分类（一）概念将地球表面的地形地物，经过测量，按一定的比例尺缩小后，用不同的符号、线条综合后表现在图纸上，形成与地面相似的图形，称为地形图。

地形：是地物地貌的总称。

地物：指地面上诸如房屋、道路、田园、城镇、河流等物体。

地貌：指地面上高低起伏如山岭、平原、断崖、绝壁等形体，是地球表面多种多样的高地和凹地的总称。

（二）分类地形图按比例尺大小、内容、用途等的不同可进行如下分类：1．按比例尺大小分：大比例尺地形图，比例尺为1/2000、1/5000、1/10000等；中比例尺地形图，比例尺为1/50000、1/25000等；”壤尺地形图，比例尺小于1/100000。

2．按地形图的内容分类：（1）普通地形图：具有区域的自然地理和社会经济等方面要素的地形图。

（2）专门地形图：除具有普通地形图的各要素外还包括某些特有的专门资料要素。

3．按地形图的用途可分为：参考图、教学图、军用图、飞行图、航海图等。

目前，我省林业生产中所用地形图是除去军事要素的中比例尺普通地形图。

二、地形图的内容地形图包括的内容很多，但总的来说可分为四个方面：（一）地形图的符号地球表面的地物地貌在地形图上的反映，绝大部分是按比例的，但为了突出某些要素，往往也出现超比例现象。

构成地形图的符号很多，国家测绘总局和中国人民解放军总参谋部测绘局都有共同的统一规定，按其符号形式可归纳为四类：1．轮廓地物符号：较大的房屋、湖泊、果园、森林等，其轮廓按比例缩绘；2．线状符号：如公路、铁路、河流、沟渠等，其长度按比例尺，宽度无法按比例尺表示；3．独立物体的超比例符号：如水井、独立树、独立屋、塔及有方位意义的地物；4．数字和文字注记：即图上用文字和数字说明各种内容所表达的意义、名称和数量。

地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。

1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。

2、图号：即地形图的编号。

由地形图所处的经纬度范围所决定。

一般放在图名下方。

3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。

一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：、1：等。

4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。

如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。

外图括用粗实线表示，与内图括平行，用图有二。

一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。

5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。

6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。

它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。

地形图基础知识一、地形图的基本组成一幅正规地形图由图名、图号、比例尺、内外图括、接图表、坡度尺、三北方向线、图面内容（地形与地物）和图例等部分组成。

1、图名：一般以图幅范围内最大获最重要的地名作为图名，写在图纸的正上方。

2、图号：即地形图的编号。

由地形图所处的经纬度范围所决定。

一般放在图名下方。

3、比例尺：分为数字比例尺和线段比例尺，数字比例尺表示成1：M，M为分母，M越大则比例尺越小，如1：50000就是图上1厘米代表实地长度500米；线段比例尺是用线段长度直接说明实地距离，通常是把一根线段分成五等分，每等分1厘米，左手第一厘米处为0刻度，向左划分到毫米，端点处写上图上1厘米代表的实际距离，向右每两个厘米写一个数字（公里数）。

一般1：5000~1：50000为中比例尺，大于1：5000就叫大比例尺如1：2000或1：500等，小于1：50000的叫小比例尺如1：100000、1：200000等。

4、内外图括：地形图的内图括用细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。

如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“自北纬50°00′到北纬50°10′。

外图括用粗实线表示，与内图括平行，用图有二。

一是为了图面美观，二是在内外图括之间留出空间方便表示坐标值和经纬度。

5、接图表：为方便查找相邻地形图，在图纸的左上角或右下角绘制一个方框，分成九等分，每个小矩形代表一幅图，将本图放在中心位置用阴影线表示，上下左右四幅图分别表示本图北、南、西和东面相邻的四幅图，他们与本图为线接合，四个角上的图与本图幅为点接合。

6、坡度尺：一般放在图幅的左下角，其中的曲线代表等高线，由左向右越来越密集，相应的坡度也越来越大。

它用来量测地形图上两点之间的坡度，有相邻两根等高线坡度尺和相邻6根等高线坡度尺之分。

地形图基本知识一、基本概念1、地形图坐标系我国的地形图采用高斯－克吕格平面直角坐标系。

在该坐标系中，横轴：赤道，用Y表示；纵轴：中央经线，用X表示；坐标原点：中央经线与赤道的交点，用O表示。

赤道以南为负，以北为正；中央经线以东为正，以西为负。

我国位于北半球，故纵坐标均为正值，但为避免中央经度线以西为负值的情况，将坐标纵轴西移500公里。

2、北京54坐标系1954年我国在北京设立了大地坐标原点，采用克拉索夫斯基椭球体，依此计算出来的各大地控制点的坐标，称为北京54坐标系。

3、WGS84坐标系即世界通用的经纬度坐标系。

4、6度带、3度带、中央经线我国采用6度分带和3度分带：1∶2．5万及1∶5万的地形图采用6度分带投影，即经差为6度，从零度子午线开始，自西向东每个经差6度为一投影带，全球共分60个带，用1，2，3，4，5，……表示。

即东经0～6度为第一带，其中央经线的经度为东经3度，东经6～12度为第二带，其中央经线的经度为9度。

如河北省位于东经113度－东经120度之间，跨第19带和20带，其中东经114度以西（包括阜平县的下庄乡以西、平山的温塘、苏家庄以西，井陉的矿区以西，邢台县的浆水镇以西，武安的活水乡以西，涉县全境）位于第19带，其中央经线为东经111度；114度以东到山海关均在第20带，其中央经线为117度。

1∶1万的地形图采用3度分带，从东经1．5度的经线开始，每隔3度为一带，用1，2，3，……表示，全球共划分120个投影带，即东经1．5～4．5度为第1带，其中央经线的经度为东经3度，东经4．5～7．5度为第2带，其中央经线的经度为东经6度。

河北省位于东经113度－东经120度之间，跨第38、39、40共计3个带，其中东经115．5度以西为第38带，其中央经线为东经114度；东经115．5～118．5度为39带，其中央经线为东经117度；东经118．5度以东到山海关为40带，其中央经线为东经120度。
