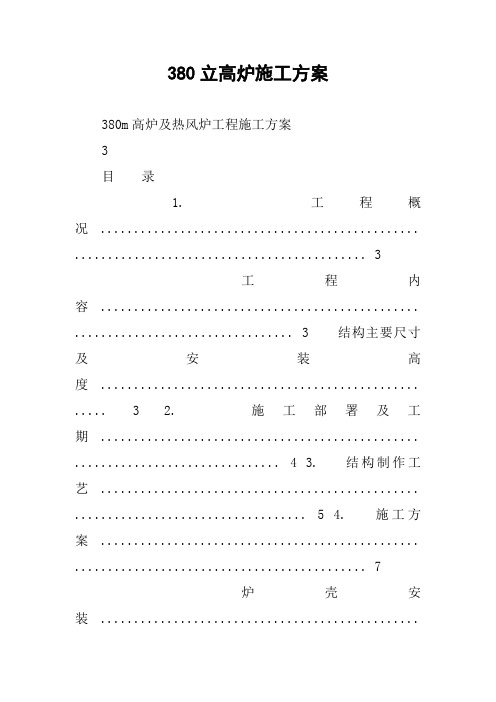

380立高炉施工方案380m高炉及热风炉工程施工方案3目录1. 工程概况 ................................................ .. (3)工程内容 ................................................ ................................. 3 结构主要尺寸及安装高度 ................................................ ..... 3 2. 施工部署及工期 ................................................ ............................... 4 3. 结构制作工艺 ................................................ ................................... 5 4. 施工方案 ................................................ .. (7)炉壳安装 ................................................................................. 7 高炉热风围管的安装 ................................................ ........... 10炉身框架安装 ................................................ ....................... 11 炉顶刚架的安装 ................................................ ..................... 12 各层平台的安装 ................................................ ..................... 13 高炉设备安装 ................................................ . (13)冷却壁的安装 ................................................ .............. 13 风口装臵安装 ................................................ ................ 14渣口装臵和铁口装臵安装 ........................................ 18 斜桥安装 ................................................ ............................... 18 上升管、下降管安............. 19 5.质量保证措施................................................. . (19)基础验收................................................. (19)- 1 -380m高炉及热风炉工程施工方案3材料构件验收运输 ................................................ ................... 20 产品标识的要求 ................................................ ..................... 20焊接规程及质量标准 ................................................ ........... 20 高强螺栓注意事项 ................................................ ................. 21 6.安全措施 ................................................ ........................................... 22 7.劳动力配......................................... 23 8.施工机具配备................................................. ....................................... 24 9. 技措项目及技措用料 ................................................ .. (25)- 2 -380m高炉及热风炉工程施工方案31. 工程概况工程内容380m3高炉本体、高炉框架、冷却壁、热风围管、斜桥、上升管及下降管、出铁场、热风炉等全部钢结构及非标制作及安装。
高炉本体施工方法及技术措施2.1.1 高炉结构及设备安装主要包括高炉炉壳安装、炉体框架结构安装、炉渣处理设备、炉顶设备、炉体设备、风口平台及出铁场设备的安装。
其中炉顶设备包括装料设备、探料装置、炉顶煤气放散阀、均压阀及排压阀、除尘罩等;炉体设备包括炉体冷却设备、风口装置、渣口装置、铁口装置、煤气取样机炉喉砖、固定测温装置、热风围管吊架等。
风口平台及出铁场设备包括液压泥炮、开口机、液压堵渣机、渣铁沟槽、炉前液压站等。
其施工特点为:高炉主体结构及设备安装大多在露天和高空作业,易受风、雨、雾等自然条件影响;高炉主体结构及设备安装为多工种的立体交叉、多层平行作业、相互干扰因素多,安全防护问题突出;高炉主体结构及设备安装点多,作业面狭窄,配合关系复杂,既有主体工艺线上的关键结构及设备又有辅助生产的配套设备;既有土建、钢结构、设备、管道、耐火材料砌筑、电气仪表的互相穿插施工,又有工序上的互相配合,施工场地平面狭小,地面上有正式建筑物和构筑物,还有大量钢结构件和设备的堆放;受起重能力的限制,难以实现大部件整体吊装,只能在起重设备能力许可的前提下尽可能采用大部件整体吊装,以缩短工期。
新技术、新工艺、新设备对安装质量提出更为严格的要求,加大了施工难度。
2.1.2 下列结构必须在制造厂进行预装配:(1)高炉炉壳;热风炉炉壳;(2)高炉炉顶封板外壳及与其相连的导出管;(3)热风围管;(4)炉顶钢架的主构架;2.1.3 高炉工艺结构及设备安装2.1.3 1 安装方法要点1)安装原则:以炉壳及炉体框架结构为中心,设备为重点,附属及辅助设备相配合组织施工,并与系统设备联动试运转密切结合;2)吊装机具设置:以炉壳及炉壳框架结构吊装为主,设置一台150t履带吊及一台50t 履带吊,进行吊装作业,同时兼顾设备及管道的吊装。
3)大临设施:除水、电、道路(见施工平面图—供水、供电平面图)应满足安装要求外,高炉区还须留有一块或几块足以用来堆放、清洗、组装、试压的场地,以进行炉壳圈段、框架结构、炉顶小框架的组装及阀类的研磨与试压。

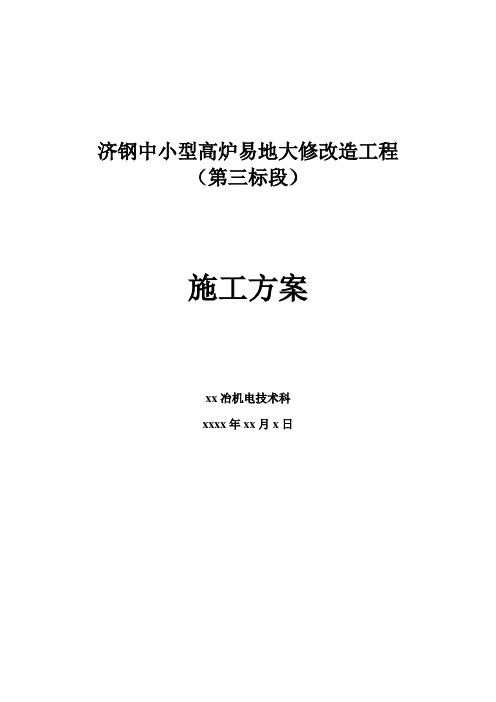

济钢中小型高炉易地大修改造工程(第三标段)施工方案xx冶机电技术科xxxx年xx月x日一、鼓风机安装(一).安装工艺流程(二)主要工序说明1.土建基础的确认a.确认中心基准点和水平基准点的原始标记的位置、高度;复检基础本体的外形尺寸及预埋件设定位置;各条基准线是否划好,基础移交事项的记录。
b.安装基准的确定以原始标记为准,设定鼓风机本体安装基准线(轴线方向基准线和垂直轴线方向基准线),并划在基础上的基准点上,用冲子打眼,以免消失;以水平基准总原始标记为基准,用水平仪钢尺计测和记录水平基准总的高度,再设定高度方向的基准。
2.基础表面凿毛为之除去基础表面的浮浆层和提高墩座与砂浆的粘结力,对鼓风机入口侧、出口侧的轴承座(台板)、壳体底座、盘车装置底座等安装基础面进行錾凿,凿去浮层约50mm以上。
3.垫板设置(采用座浆法设置垫板)。
(1)垫板设定的准备:用水冲或用压缩空气吹除坑内的杂物,划出垫板在基础面上的轴向和垂直轴向的中心线;在平垫板设定前24小时,在凿过的基础表面浇水,充分浸润混凝土,然后除尽坑内积水,将一块平垫板和二块斜垫板作为一组,用临时组装螺栓进行紧固,并确定配合编号和方向。
(2)垫板的设置:每个地脚螺栓的近旁至少应有一个垫板组,底座刚度较小或动负荷较大的设备,地脚螺栓的两侧近旁均应放置垫板组;无地脚螺栓处的设备主要受力部位亦应放置垫板组。
垫板组在放置平稳和不影响二次灌浆的情况下,应尽量靠近地脚螺栓和主要受力部位。
相邻垫板组之间的距离宜为500~1000mm。
每个垫板组均应设置一对斜垫铁用来微量调整标高用。
每一垫板组应尽量减少垫板的块数,一般不宜超过4块。
平垫组,最厚的垫板应放在下面,最薄的垫板应放在中间。
垫板的放置采用座浆法。
在坑内涂一层薄的水泥浆,以利新老混凝土的粘结。
水泥浆的水灰比为:水泥0.5kg,水1~1.2kg。
其水泥标号为500#。
随即将搅拌好的混凝土灌入坑内。
灌筑时应分层捣固,每层厚度宜为40~50mm,连续捣至浆浮表层以利拍浆。
2#高炉热风炉炉壳、管道系统框架平台制作安装施工方案一、编制依据1.北钢院《2#高炉大修热风炉炉壳施工图(67.476TJ钢1)》2.北钢院《2#高炉大修热风炉管道系统框架平台施工图(67.476TJ 钢8)》。
3.《钢结构工程施工及验收规范》(GB50205-95)4.《冶金机械设备安装工程施工及验收规范》(YBJ208-85)5.《现场设备工业管道焊接工程及验收规范》(GBJ236-82)6.《压力容器无损探伤检测》(JB/4730-90)二、工程概况2#高炉大修共新建3座热风炉,每座热风炉炉壳重量为161.4吨,总重量共计484.2吨;采用Q235-B钢制作,板厚18~30mm,热风炉高度为20.64米,炉壳底部直段内径为φ7.31米,上部直段内径最大为8.55米,共分14圈。
热风炉管道系统框架围绕在热风炉周围,包括▽4.800钢平台、▽12.00钢平台、炉顶平台及其支架,共重188吨。
热风炉管道系统支架共计22件,其中最大的为支架A7,高度为12.632米,重量为4.5吨,全部支架均可以在车间里制作组装成整体,直接倒运至现场来整体吊装。
框架内▽4.800钢平台、▽12.00钢平台车间里只能下好料,到现场散件安装。
炉顶平台在车间里组装成3个单独圆形平台,运抵现场后直接吊装到炉顶上再进行其余散件安装。
3座热风炉内径均超过7米,故在车间里已无法组装成整圈来运输,车间制作时只能将炉壳组对拼制成半圈,然后将其倒运至现场再组装成整圈,由此可见,必须在现场搭设组装专用平台。
3座热风炉同时进行吊装,支架、管道、平台、钢梯应随炉壳同时吊装,也就是炉壳安装到什么标高,该标高以下的所有构件也应吊装就位,穿插进行施工。
三、施工准备1.图纸到来后,应认真组织施工人员阅读图纸,对图纸上不明白之处应做好标识,向有关设计人员咨询。
2.组织施工人员学习有关热风炉工艺钢结构制作安装方面的技术质量规范。
3.技术员应协同有关部门对图纸进行会审,并对施工人员进行技术交底。
热风炉设备安装施工方案一、编制说明1.1 编制依据1.1.1 由唐山钢铁国际工程技术有限公司设计的唐钢炼铁北区1#高炉易地改造工程热风炉设备安装施工图纸1.1.2 《机械设备安装工程施工及验收通用规范》GB50231—20101.1.3 《炼铁机械设备工程施工及验收规范》GB50372—20061.1.4助燃风机预热器安装图及热风炉炉箅子及支柱图1.2 工程质量目标1.2.1 在法律、法规及相关规定允许下100%满足顾客要求;分部工程质量合格率100%;试车成功率100%;工程回访保修率100%;设备完好率90%以上,设备利用率65%以上。
1.3 工期目标1.3.1 确保唐钢炼铁北区1#高炉易地改造工程施工网络计划节点要求。
1.4 安全目标1.4.1 安全目标是无重伤以上事故,年度负伤频率0.3%以下。
二、现场文明施工目标2.1 现场物料堆放要整齐并要有标识,施工现场安全通道设置合理并畅通。
2.2 有毒有害固体废弃物合法处理排放100%,无毒无害固体废弃物合法处理排放95%。
2.3 生活垃圾按规定及清运到指定地点或垃圾处理站,生活污水按建设单位指定的场所合理排放。
2.4 噪声控制:昼间≤70dB,夜间≤55dB。
2.5 合理用水用电比预算节约2%,充分利用边角余料,施工材料比预算降低0.5%。
三、工程概况本工程为唐钢炼铁北区1#高炉易地改造工程热风炉设备安装安装工程。
主要设备包括热风炉炉箅子及支柱、助燃风机工艺管道系统等设备的安装。
助燃风机型号为Q=123090m3/h H=14Kpa 为左、右旋式各一台,每台重6.5吨,同时还有助燃风机出口放散消声器一台,放散阀及切断阀共计六台,整体式煤气及空气预热器一台、其重量为125吨。
(1)助燃风机的中心标高1.4m,基础标高0.1~0.6m。
(2)风机出口放散消声器安装在12.4m的管道上。
(3)整体式煤气及空气预热器安装在标高为3.92m的支架上,下半部分的中心标高为6.5m,上半部分中心标高为11.725m。
风口及散风器安装施工方案
1.背景
风口及散风器是建筑物中用于通风和空气流通的重要设备。
正确安装和施工风口及散风器对于建筑物的舒适度和空气质量至关重要。
2.安装施工方案
2.1 风口安装
2.1.1 器材准备
风口
安装螺栓和螺母
安装工具:扳手、电钻等
2.1.2 安装步骤
1.根据建筑设计图纸确定风口的位置和数量。
2.在风口位置预先钻孔,确保孔洞大小和风口的要求相符。
3.将螺栓和螺母固定在风口上,以便将来与建筑物连接。
4.运输风口至安装位置,并确保位置正确。
5.使用扳手或电钻将风口与建筑物连接。
2.2 散风器安装
2.2.1 器材准备
散风器
安装螺栓和螺母
安装工具:扳手、电钻等
2.2.2 安装步骤
1.根据建筑设计图纸确定散风器的位置和数量。
2.在散风器位置预先钻孔,确保孔洞大小和散风器的要求相符。
3.将螺栓和螺母固定在散风器上,以便将来与建筑物连接。
4.运输散风器至安装位置,并确保位置正确。
5.使用扳手或电钻将散风器与建筑物连接。
3.安全注意事项
安装过程中要确保人员安全,使用安全防护设备。
在安装过程中,注意避免损坏建筑物的结构。
安装完成后,进行检查和测试,确保风口及散风器的功能正常。
以上是风口及散风器安装的施工方案,希望能帮助您顺利安装风口及散风器,提升建筑物的通风效果和舒适度。
如有任何问题,请随时与我们联系。
谢谢!
注:以上安装指南仅供参考,请根据实际情况和专业人员的指导进行安装工作。
湖北金盛兰冶金科技有限公司异地技改项目2#1350m3高炉工程鼓风机站BPRT鼓风机组设备、管道安装方案编制:年月日审核:年月日批准:年月日目录一、工程概况 (1)二、施工前的准备工作 (2)三、设备安装施工 (2)四、管道安装施工 (10)五、质量保证措施 (14)六、安全保证措施 (14)七、施工材料、工机具需用计划 (15)八、安全保证体系 (17)九、质量保证体系 (18)一、工程概况:1.1、编制依据本方案依据某有限公司设计蓝图设计的某有限公司2#1350m³高炉工程鼓风机站工艺图(图号A1311.611R1)施工图纸及设计说明、设备随机资料说明书、相关验收规范:《机械设备安装工程施工及验收通用规范》 GB50231-2009《轴流鼓风机、风机、泵安装工程施工及验收规范》 GB50275-2010《现场设备管道焊接工艺施工及验收规范》 GB50236—2011《炼铁机械设备工程安装验收规范》(GB50679-2011)《工业金属管道工程施工及验收规范》GB50235-2010设备随机资料及说明书。
1.2、工程概况为配合某有限公司2#1350m³高炉的附属系统,配套建设鼓风机站一座,鼓风机站内设计安装一台为陕西鼓风机厂生产的AV63-14BPRT轴流轴流鼓风机组。
(1)鼓风机的主要参数:全静叶可调轴流轴流鼓风机(陕西鼓风机厂生产):型号:AV63-14 工作转速:5182r/min流量:3298Nm³/min 旋转方向:顺时针(进气端看)进气压力0.0992MPa 排气压力0.48 MPa进气温度14.5oC 排气温度165oC(2)电动机:型号:YGF1000-4 额定电压10000V 冷却方式:水冷额定电流:1179A 额定转速:1485r/min 功率因数:0.909功率18000KW 启动电流控制在额定电流的1.6倍之内(3)增速箱:传递功率: 18000kw 输入转速: 1486r/min输出转速: 5220r/min 速比: 3.513(4)变速离合器:传递功率: 9500kw 输入转速: 2992r/min输出转速: 5220r/min 速比: 1.745(5)煤气透平机:型号:MPG9.2-281/150 工作转速:3000r/min流量:26万Nm³/h设计点输出功率:6500kw最大点输出功率:9200kw 进气温度180oC进气压力180kPa 排气压力12kPa1.3、工程特点(1)施工工期短,必须进行夜间施工。
高炉风口设备安装施工方案
摘要:本文主要根据本人多年的工作经验,和自身参加的高炉筹
建工程风口设备安装施工方案编写而成。希望通过以下阐述,能与
各位同仁相互交流,也能够为高炉风口设备的安装提供一些参考。
关键词:概括;施工准备;施工方法;措施
1.概括
高炉风口设备由风口法兰、风口大套、中套、小套和送风系统组
成。在高炉设备安装中,风口设备的安装质量关系到高炉的生产能
力和运行工况,如果风口设备的安装质量不好气流就不会在炉内均
衡地分布,严重时会出现不正常的炉况而严重影响生产。因此在施
工时必须重视风口设备的的安装质量,尽可能地保证风口设备安装
的各项技术要求。从而保证高炉高效稳定的生产。
2.施工准备
风口中套和小套安装前必须根据图纸要求进行水压与通球实验,
确保各套不漏水、不冒汗、不泄压以及冷却水管的通畅。做好试压
记录,并做好报验工作。
3.主要施工方法及技术要求
3.1主要施工工序
风口法兰安装、找正、焊接→风口中小套试压、通球试验→风口
大套安装→风口中套及冷却进出水管安装→风口小套及冷却进出
水管安装→送风装置安装
3.2风口法兰安装、找正、焊接
①风口法兰安装前,应对其相关尺寸进行检查,保证符合设计要
求,同时还要检查与风口大套配装的情况。②安装风口法兰之前,
首先将炉内安装冷却壁用的临时活动平台提升至风口中心线下约
1m处进行固定牢靠,并将炉底中心点投放在临时平台上,以临时平
台上的中心点为基准点,用经纬仪将每个风口中心线、水平标高投
放在炉壳内皮上,并打上样冲眼做好标记,并将其返到外皮上做好
标记。③风口法兰安装时,先将风口法兰的十字中心线在法兰上标
出,法兰安装就位时,只需将法兰上的十字中心线与投放在炉皮上
的十字中心线重合后,点焊牢固。④风口法兰安装完毕后进行穿心
测量,用钢线从对称风口中心线穿过,所有钢线相交与投放在临时
平台上的中心点,偏差保证在规范规定的范围之内。⑤风口法兰焊
接。a、穿心测量合格后,进行风口法兰的焊接。风口法兰的焊接
首先要保证焊缝焊透,其次要减少焊接过程中的变形量,要想达到
以上要求,必须选择好合理的焊接工艺和焊接工艺参数。b、风口
法兰一般都采取穿心对称同时施焊,沿圆周均匀布置,每个风口均
先焊接大坡口侧,待焊缝焊接至坡口2/3后,对小坡口侧进行气刨
清根并打磨后焊接,待焊缝焊接至坡口3/4后,然后再对大坡口侧
焊满,每焊接一层必须对焊缝及坡口进行清渣、打磨后才可继续施
焊,并对焊接过程中的缺陷进行检查和修补。施焊时不允许间断,
对每条焊缝应连续焊完。c、焊接方法采用传统的手工电弧焊,电
焊机采用直流反接法,用4mm焊条进行打底焊,填充层用5mm焊条,
最后用4mm焊条盖面,每焊接完一道后必须把原来的定位焊接点用
气刨清除打磨后焊接。d、焊缝质量的检查。风口法兰与炉壳的角
焊缝要求焊透,每条焊缝均采用超声波100%t探伤,进行内部缺陷
的检验。e、风口法兰焊接的残余应力很大,设计要求对法兰t型
接头焊缝进行退火处理。退火的目的一是消氢,二是消除残余应力。
考虑现场的作业环境,选取了局部加热和锤击法进行。
3.3风口大套安装
风口法兰焊接完毕冷却后,复核法兰的相关尺寸。然后利用热风
围管下的葫芦进行风口大套的安装,在安装风口大套法兰与风口法
兰配合时,先安装法兰之间的金属密封垫,螺栓要均匀紧固。风口
法兰内与大套相配锥面及法兰面安装前要用钢丝刷、砂纸打磨,不
得有硬点等杂物。
3.4风口中套安装
风口大套安装完毕后进行风口中套的安装,安装前先将中套冷却
进出水管按图纸要求装好,注意水管的朝向,然后将大套与中套相
配锥面用钢丝刷打磨,不得有铁锈等杂物。风口中套用卷扬机进行
穿心安装,安装就位后将中套用圆木顶紧后将压板安装固定。在吊
装与安装过程中要保护中套与小套相配锥面
3.5风口小套安装
按照上述风口中套的安装方法,将小套安装并打紧使之达到图纸
设计要求的位置。
3.6送风装置安装
利用围管下的电动葫芦和3t倒链将送风装置下部直吹管吊起与
风口小套相配锥面顶紧后,用铁水平尺将鹅颈管的直吹管下部法兰
面进行找平,其水平差不得大于0.5mm,鹅颈管的直吹管上部法兰
与波纹补偿、中间接管与波纹补偿器以及热风围管下的连接短管,
在风口平台上将其组装成整体后安装,测量各部位数值及各偏差值
是否符合在规范要求之内。符合设计要求及规范要求后将拉杆拉
紧、涨紧装置涨紧并将其底座焊接牢固。
3.7风口设备安装技术要求
4.安全及质量保证措施
1)为保证风口中小套在进场试压及运输至安装现场时不被损坏,
平稳摆放,装卸时不能碰撞,各工种人员密切配合。2)安装中必
须严格按照图纸及规范要求施工。3)安装中要做到自检、互检、
专检工作。4)专业质检人员随时跟踪监督安装质量,出现问题应
及时解决。5)安装前必须确保现场道路通畅,地基夯实牢固,满
足设备进场运输和吊车站位的要求。6)风口设备安装时,下方严
禁站人。吊装前必须将吊点要拴设牢固可靠。7)吊装指挥人员必
须信号明确,和司机有良好的沟通。8)司机及作业人员严禁疲劳
或酒后上岗。9)临时平台要与炉壳焊接固定,检查验收合格后方
能作业。10)夜间施工须有足够的照明。11)工完料清,做到文明
施工。
