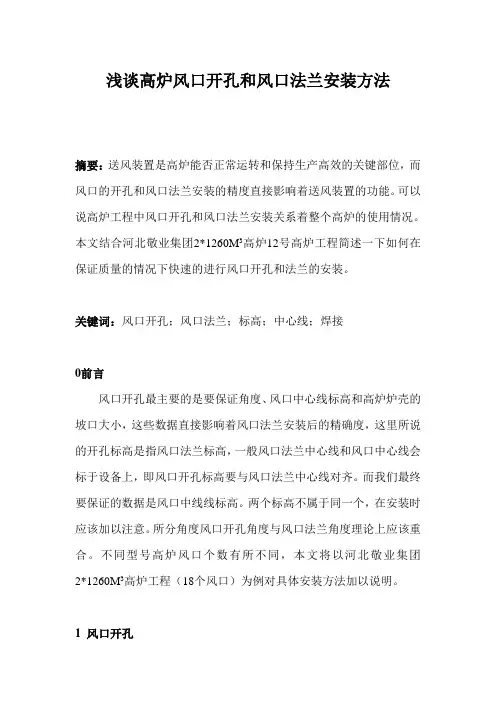

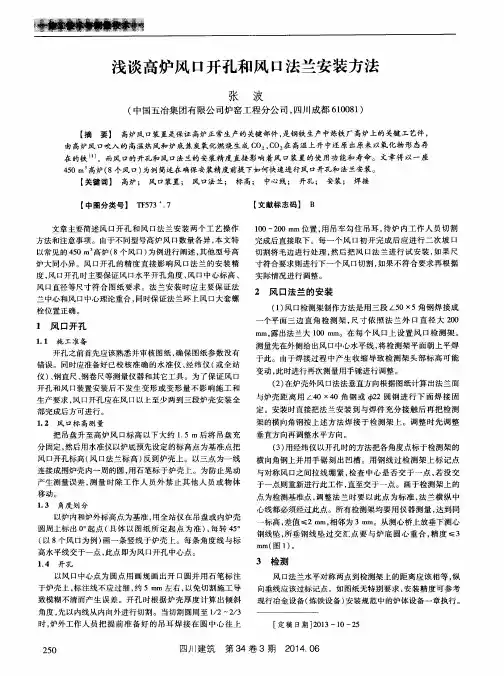

浅谈高炉风口开孔和风口法兰安装方法

浅谈高炉风口开孔和风口法兰安装方法摘要：送风装置是高炉能否正常运转和保持生产高效的关键部位，而风口的开孔和风口法兰安装的精度直接影响着送风装置的功能。

可以说高炉工程中风口开孔和风口法兰安装关系着整个高炉的使用情况。

本文结合河北敬业集团2*1260M3高炉12号高炉工程简述一下如何在保证质量的情况下快速的进行风口开孔和法兰的安装。

关键词：风口开孔；风口法兰；标高；中心线；焊接0前言风口开孔最主要的是要保证角度、风口中心线标高和高炉炉壳的坡口大小，这些数据直接影响着风口法兰安装后的精确度，这里所说的开孔标高是指风口法兰标高，一般风口法兰中心线和风口中心线会标于设备上，即风口开孔标高要与风口法兰中心线对齐。

而我们最终要保证的数据是风口中线线标高。

两个标高不属于同一个，在安装时应该加以注意。

所分角度风口开孔角度与风口法兰角度理论上应该重合。

不同型号高炉风口个数有所不同，本文将以河北敬业集团2*1260M3高炉工程（18个风口）为例对具体安装方法加以说明。

1 风口开孔为防止开孔后安装变形风口开孔工作在风口所在炉壳安装完成并且上面最少两带安装并焊接完成后进行。

风口开孔前炉壳应准备好经校准的水准仪、经纬仪（或全站仪）以及盘尺钢直尺等工机具。

先审核图纸，如果没有错误后方可进行工作。

1．1标高测量把吊盘升至高炉风口标高以下大约1.5后将吊盘八个腿充分固定后用水准仪以炉底标高点为基准点把风口开孔标高（风口法兰标高）反到炉皮上。

以三点为一线连接成围炉壳内一周的圆，用石笔标于炉壳上。

为防止晃动测量时除工作人员外其它人不要停留在吊盘上。

河北敬业集团2*1260M3高炉12号高炉工程在标高测量上使用了激光墨线仪，些设备大大降低了工作时间和数据偏差，下面具体说一下激光墨线仪如何于水准配合使用。

首先按以上方法用水准把风口标高反对称两点于高炉炉壳内壁，把激光墨线仪器打开调出圆环光线后使水平线升至标高点100MM以内的的距离，分别测量两个标高点于水平线的距离，如无意外两点到水平线的垂直距离应该相等。

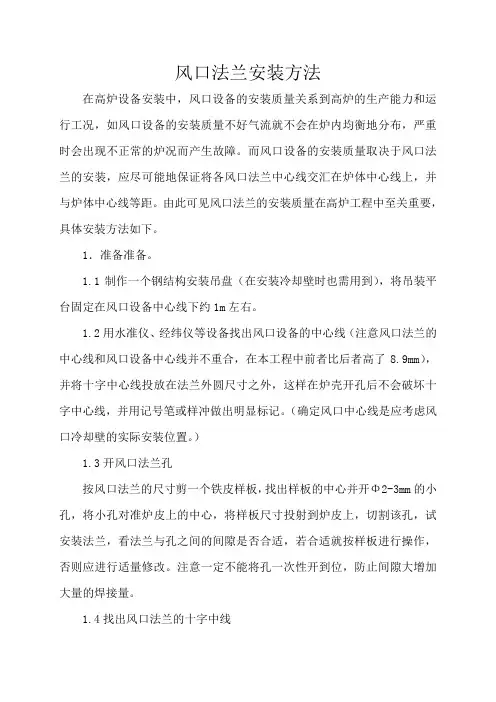

风口法兰安装方法在高炉设备安装中，风口设备的安装质量关系到高炉的生产能力和运行工况，如风口设备的安装质量不好气流就不会在炉内均衡地分布，严重时会出现不正常的炉况而产生故障。

而风口设备的安装质量取决于风口法兰的安装，应尽可能地保证将各风口法兰中心线交汇在炉体中心线上，并与炉体中心线等距。

由此可见风口法兰的安装质量在高炉工程中至关重要，具体安装方法如下。

1．准备准备。

1.1制作一个钢结构安装吊盘（在安装冷却壁时也需用到），将吊装平台固定在风口设备中心线下约1m左右。

1.2用水准仪、经纬仪等设备找出风口设备的中心线（注意风口法兰的中心线和风口设备中心线并不重合，在本工程中前者比后者高了8.9mm），并将十字中心线投放在法兰外圆尺寸之外，这样在炉壳开孔后不会破坏十字中心线，并用记号笔或样冲做出明显标记。

（确定风口中心线是应考虑风口冷却壁的实际安装位置。

）1.3开风口法兰孔按风口法兰的尺寸剪一个铁皮样板，找出样板的中心并开Φ2-3mm的小孔，将小孔对准炉皮上的中心，将样板尺寸投射到炉皮上，切割该孔，试安装法兰，看法兰与孔之间的间隙是否合适，若合适就按样板进行操作，否则应进行适量修改。

注意一定不能将孔一次性开到位，防止间隙大增加大量的焊接量。

1.4找出风口法兰的十字中线找中心线之间应观察法兰的非接触面是否为曲面，若为曲面应确保凸面在水平中心线上，这样可以保证整个法兰伸入到炉皮的长度基本一致长。

因为本工程风口法兰的中心线比设备中心线高了8.9mm，因此法兰实际水平中心线比理论中心线低8.9mm（在安装时该中心线与炉皮上的法兰中心线在同一个水平线上），并做出十字中心线标记。

2．安装过程2.1将法兰安装在孔内，并大概保证法兰中心线与炉皮上的设备中心线的重合度，并用三角挡块将法兰固定。

2.2按炉皮的风口设备中心线安装线架，并在线架上找出风口设备中心，并用钢线拉出相对法兰的中心线。

然后用线坠将炉体中心返到风口中心线上，微调钢线使所用钢线的交点与线坠的距离在10mm以内并保持所用钢线之间的垂直距离在5mm以内（验收数据参照《GB50372-2006炼铁机械设备工程安装验收规范》）。

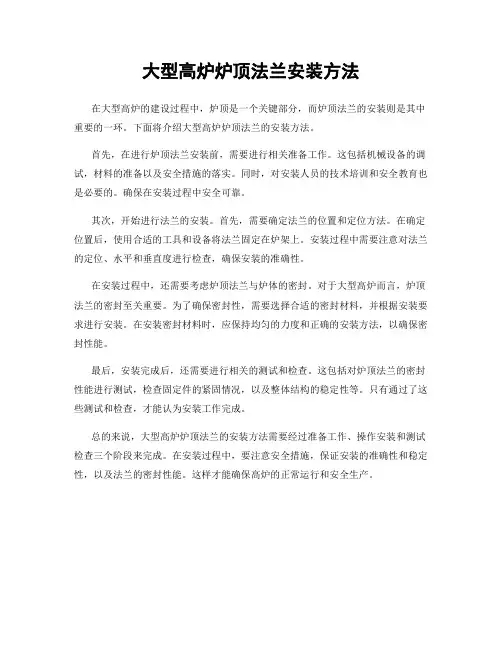

大型高炉炉顶法兰安装方法
在大型高炉的建设过程中，炉顶是一个关键部分，而炉顶法兰的安装则是其中重要的一环。

下面将介绍大型高炉炉顶法兰的安装方法。

首先，在进行炉顶法兰安装前，需要进行相关准备工作。

这包括机械设备的调试，材料的准备以及安全措施的落实。

同时，对安装人员的技术培训和安全教育也是必要的。

确保在安装过程中安全可靠。

其次，开始进行法兰的安装。

首先，需要确定法兰的位置和定位方法。

在确定位置后，使用合适的工具和设备将法兰固定在炉架上。

安装过程中需要注意对法兰的定位、水平和垂直度进行检查，确保安装的准确性。

在安装过程中，还需要考虑炉顶法兰与炉体的密封。

对于大型高炉而言，炉顶法兰的密封至关重要。

为了确保密封性，需要选择合适的密封材料，并根据安装要求进行安装。

在安装密封材料时，应保持均匀的力度和正确的安装方法，以确保密封性能。

最后，安装完成后，还需要进行相关的测试和检查。

这包括对炉顶法兰的密封性能进行测试，检查固定件的紧固情况，以及整体结构的稳定性等。

只有通过了这些测试和检查，才能认为安装工作完成。

总的来说，大型高炉炉顶法兰的安装方法需要经过准备工作、操作安装和测试检查三个阶段来完成。

在安装过程中，要注意安全措施，保证安装的准确性和稳定性，以及法兰的密封性能。

这样才能确保高炉的正常运行和安全生产。

目录1. 编制依据 (3)2. 工程概况 (4)3. 施工组织机构 (5)4. 施工准备 (6)5. 施工方法 (7)6. 质量保证措施 (10)7. 安全保证措施 (12)8. 危险源点控制措施 (13)9. 成品保护措施 (17)10. 文明施工及环境保护措施 (20)1.编制依据《钢结构设计标准》GB50017－2017《建筑物抗震设计规范》GB50191－2016《建筑结构荷载规范》GB50009-2012《炼铁工艺炉壳体结构技术规范》GB0567-2010其他相关现行国家标准2.工程概况工程名称：燕钢产能减量置换转型升级项目-炼铁系统工程地点：唐山燕山钢铁有限公司院内建设单位：唐山燕山钢铁有限公司设计单位：中冶南方工程技术有限公司施工单位：中国二十二冶集团有限公司本工程为燕钢产能减量置换转型升级项目—炼铁系统1250m3高炉炉壳安装工程。

工程地点为燕山钢铁有限公司院内。

风口段炉壳钢板材质为Q355C钢板厚度为60mm，高炉风口大套共20个，风口大套法兰共2个。

材质为ZG230-450，从零度开始每隔16.3636°设1个，风口大套及大套法兰中心标高为15.00m；铁口2个，中心标高为11.500m。

3.施工组织机构3.1. 施工组织机构图3.2. 岗位职责3.2.1.项目经理:受企业法定代表人委托，对项目施工全过程，全方位负责，对项目的工程质量负全责。

接受公司经理（或委托人）领导和公司管理部门归口管理。

在项目上贯彻执行公司质量方针，全面履行工程承包合同，负责组织、制定项目质量策划，保证质量体系有效运行。

3.2.2.工程经理:协助项目经理履行工程承包合同，保证质量体系的有效运行。

3.2.3.技术经理：对项目经理负责，主管项目技术工作，对项目质量负有技术责任，组织编制施工组织设计、质量计划、健康安全环境保证计划（HSE），组织评审施工方案。

负责质量计划、健康安全环境保证计划（HSE）在项目上的落实。

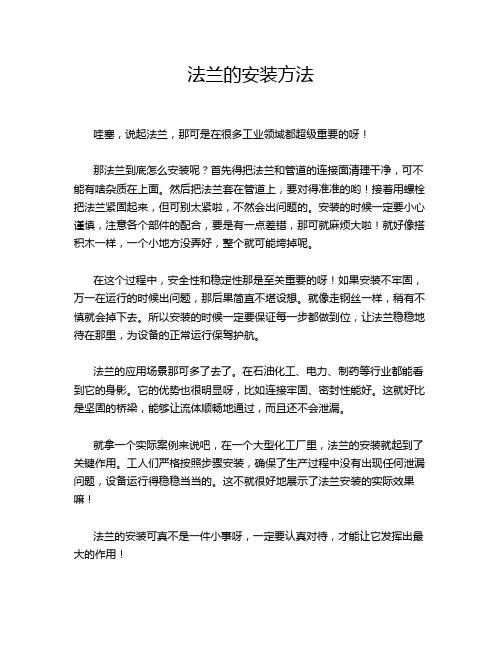

法兰的安装方法
哇塞，说起法兰，那可是在很多工业领域都超级重要的呀！
那法兰到底怎么安装呢？首先得把法兰和管道的连接面清理干净，可不能有啥杂质在上面。

然后把法兰套在管道上，要对得准准的哟！接着用螺栓把法兰紧固起来，但可别太紧啦，不然会出问题的。

安装的时候一定要小心谨慎，注意各个部件的配合，要是有一点差错，那可就麻烦大啦！就好像搭积木一样，一个小地方没弄好，整个就可能垮掉呢。

在这个过程中，安全性和稳定性那是至关重要的呀！如果安装不牢固，万一在运行的时候出问题，那后果简直不堪设想。

就像走钢丝一样，稍有不慎就会掉下去。

所以安装的时候一定要保证每一步都做到位，让法兰稳稳地待在那里，为设备的正常运行保驾护航。

法兰的应用场景那可多了去了。

在石油化工、电力、制药等行业都能看到它的身影。

它的优势也很明显呀，比如连接牢固、密封性能好。

这就好比是坚固的桥梁，能够让流体顺畅地通过，而且还不会泄漏。

就拿一个实际案例来说吧，在一个大型化工厂里，法兰的安装就起到了关键作用。

工人们严格按照步骤安装，确保了生产过程中没有出现任何泄漏问题，设备运行得稳稳当当的。

这不就很好地展示了法兰安装的实际效果嘛！
法兰的安装可真不是一件小事呀，一定要认真对待，才能让它发挥出最大的作用！。

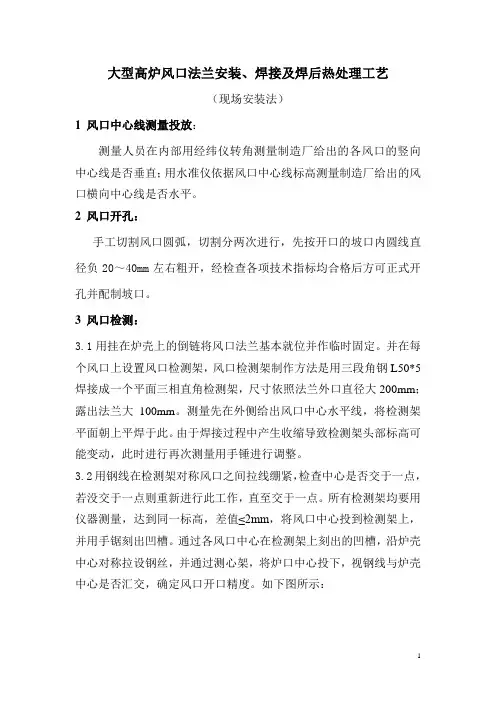

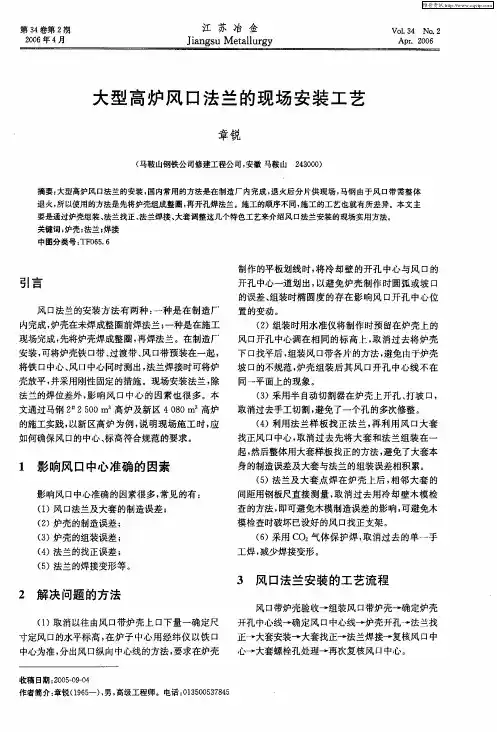

大型高炉风口法兰安装、焊接及焊后热处理工艺（现场安装法）1 风口中心线测量投放：测量人员在内部用经纬仪转角测量制造厂给出的各风口的竖向中心线是否垂直；用水准仪依据风口中心线标高测量制造厂给出的风口横向中心线是否水平。

2 风口开孔：手工切割风口圆弧，切割分两次进行，先按开口的坡口内圆线直径负20～40mm左右粗开，经检查各项技术指标均合格后方可正式开孔并配制坡口。

3 风口检测：3.1用挂在炉壳上的倒链将风口法兰基本就位并作临时固定。

并在每个风口上设置风口检测架，风口检测架制作方法是用三段角钢L50*5焊接成一个平面三相直角检测架，尺寸依照法兰外口直径大200mm；露出法兰大100mm。

测量先在外侧给出风口中心水平线，将检测架平面朝上平焊于此。

由于焊接过程中产生收缩导致检测架头部标高可能变动，此时进行再次测量用手锤进行调整。

3.2用钢线在检测架对称风口之间拉线绷紧，检查中心是否交于一点，若没交于一点则重新进行此工作，直至交于一点。

所有检测架均要用仪器测量，达到同一标高，差值≤2mm，将风口中心投到检测架上，并用手锯刻出凹槽。

通过各风口中心在检测架上刻出的凹槽，沿炉壳中心对称拉设钢丝，并通过测心架，将炉口中心投下，视钢线与炉壳中心是否汇交，确定风口开口精度。

如下图所示：4 风口法兰安装焊接：4.2焊接前准备4.2.1 母材的坡口形式：选用不对称的“K”型坡口，大坡口侧在外侧，角度为45°，厚度为52mm，小坡口侧在炉内，角度为50°，厚度为26mm，钝边2mm，间隙2mm，如下图所示。

焊接前坡口表面必须用风动磨光机打磨光亮。

4.2.2焊条的烘烤:E5015属于低氢碱性焊条，使用前必须烘烤，烘烤温度为120～150℃，烘烤时间为1.5h，并需放在保温桶里以防止受潮。

4.2.3焊接前母材预热：为保证母材有最好的熔透性能，焊接前选用电加热器对母材进行预热，预热温度为70~100℃。

4.2.4防变形措施：焊接熔透过程中的高温会改变母材的晶体组织，加之炉壳板厚，高温后的降温过程中会由于降温不均匀而导致收缩不均匀引起变形。

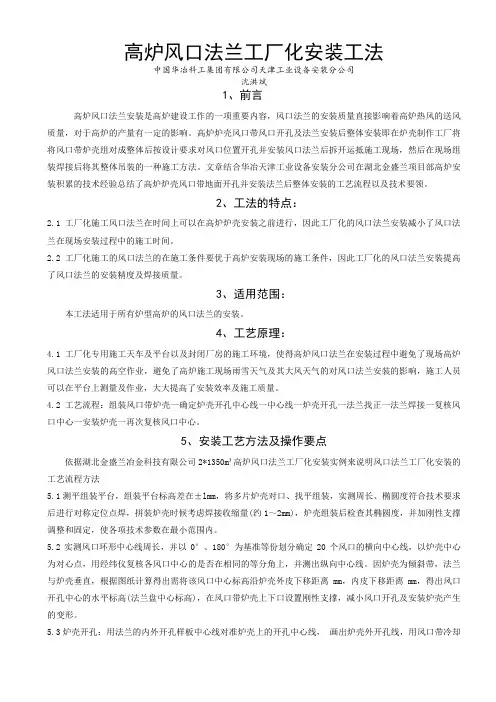

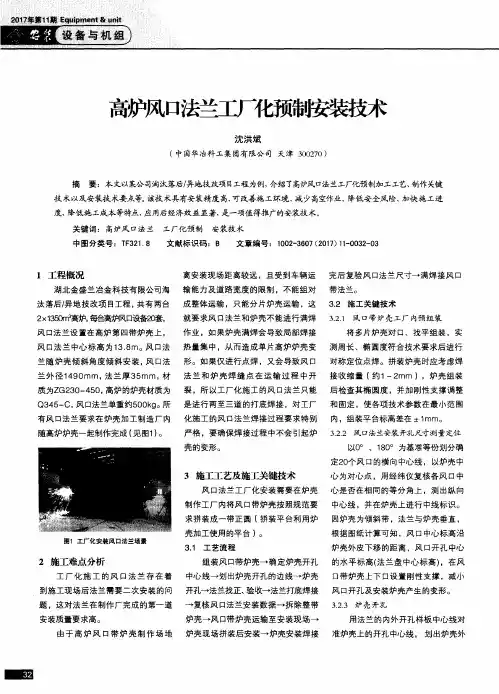

高炉风口法兰工厂化安装工法中国华冶科工集团有限公司天津工业设备安装分公司沈洪斌1、前言高炉风口法兰安装是高炉建设工作的一项重要内容，风口法兰的安装质量直接影响着高炉热风的送风质量，对于高炉的产量有一定的影响。

高炉炉壳风口带风口开孔及法兰安装后整体安装即在炉壳制作工厂将将风口带炉壳组对成整体后按设计要求对风口位置开孔并安装风口法兰后拆开运抵施工现场，然后在现场组装焊接后将其整体吊装的一种施工方法。

文章结合华冶天津工业设备安装分公司在湖北金盛兰项目部高炉安装积累的技术经验总结了高炉炉壳风口带地面开孔并安装法兰后整体安装的工艺流程以及技术要领。

2、工法的特点：2.1工厂化施工风口法兰在时间上可以在高炉炉壳安装之前进行，因此工厂化的风口法兰安装减小了风口法兰在现场安装过程中的施工时间。

2.2工厂化施工的风口法兰的在施工条件要优于高炉安装现场的施工条件，因此工厂化的风口法兰安装提高了风口法兰的安装精度及焊接质量。

3、适用范围：本工法适用于所有炉型高炉的风口法兰的安装。

4、工艺原理：4.1工厂化专用施工天车及平台以及封闭厂房的施工环境，使得高炉风口法兰在安装过程中避免了现场高炉风口法兰安装的高空作业，避免了高炉施工现场雨雪天气及其大风天气的对风口法兰安装的影响，施工人员可以在平台上测量及作业，大大提高了安装效率及施工质量。

4.2工艺流程：组装风口带炉壳一确定炉壳开孔中心线一中心线一炉壳开孔一法兰找正一法兰焊接一复核风口中心一安装炉壳一再次复核风口中心。

5、安装工艺方法及操作要点依据湖北金盛兰冶金科技有限公司2*1350m³高炉风口法兰工厂化安装实例来说明风口法兰工厂化安装的工艺流程方法5.1测平组装平台，组装平台标高差在±lmm，将多片炉壳对口、找平组装，实测周长、椭圆度符合技术要求后进行对称定位点焊，拼装炉壳时候考虑焊接收缩量(约1～2mm)，炉壳组装后检查其椭圆度，并加刚性支撑调整和固定，使各项技术参数在最小范围内。

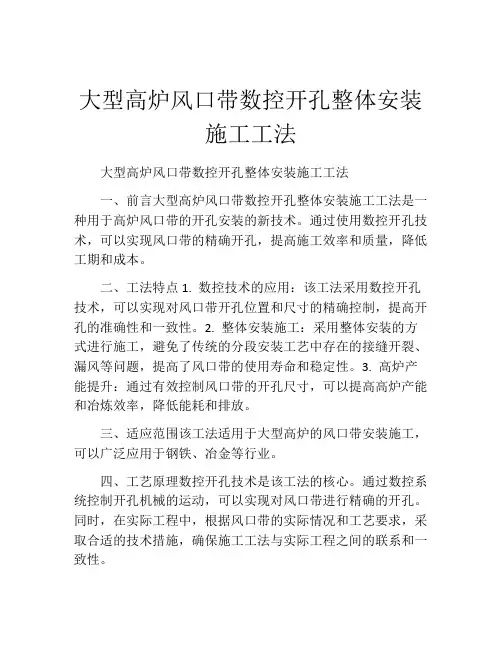

大型高炉风口带数控开孔整体安装施工工法大型高炉风口带数控开孔整体安装施工工法一、前言大型高炉风口带数控开孔整体安装施工工法是一种用于高炉风口带的开孔安装的新技术。

通过使用数控开孔技术，可以实现风口带的精确开孔，提高施工效率和质量，降低工期和成本。

二、工法特点1. 数控技术的应用：该工法采用数控开孔技术，可以实现对风口带开孔位置和尺寸的精确控制，提高开孔的准确性和一致性。

2. 整体安装施工：采用整体安装的方式进行施工，避免了传统的分段安装工艺中存在的接缝开裂、漏风等问题，提高了风口带的使用寿命和稳定性。

3. 高炉产能提升：通过有效控制风口带的开孔尺寸，可以提高高炉产能和冶炼效率，降低能耗和排放。

三、适应范围该工法适用于大型高炉的风口带安装施工，可以广泛应用于钢铁、冶金等行业。

四、工艺原理数控开孔技术是该工法的核心。

通过数控系统控制开孔机械的运动，可以实现对风口带进行精确的开孔。

同时，在实际工程中，根据风口带的实际情况和工艺要求，采取合适的技术措施，确保施工工法与实际工程之间的联系和一致性。

五、施工工艺1. 预处理：清理风口带表面的杂物和锈蚀物。

2. 数控开孔：使用数控开孔机对风口带进行开孔，根据设计要求和工艺要求设置开孔尺寸和位置。

3. 检验与调整：对开孔后的风口带进行检查和调整，确保开孔尺寸和位置的准确性。

4. 安装固定：将调整后的风口带安装到高炉上，并使用适当的固定材料进行固定。

六、劳动组织施工过程中需要组织开孔机械的操作人员和检验人员，根据工艺要求和施工计划进行合理的任务分配和协调。

七、机具设备1. 数控开孔机：用于对风口带进行精确开孔的设备，具有高准确性和稳定性。

2. 清理工具：包括清理刷、清洁剂等，用于预处理风口带表面。

3. 固定材料：如固定胶、固定钢带等，用于将风口带固定到高炉上。

八、质量控制1. 检查标准：制定适当的检查标准，对开孔尺寸和位置进行抽检和验收。

2. 检测方法：使用合适的检测设备，如测量仪器等，对开孔效果进行测量和验证。

目录1.编制依据及说明 (1)2.工程概况和工程内容 (1)3.施工准备 (1)4.风口设备主要施工方法 (2)5.铁口框的安装 (6)6. 工程质量管理 (6)7. 工程安全管理 (7)1.编制依据及说明1.1编制依据1.1.1国际工程技术有限公司设计提供施工图：3#高炉风口大套、法兰及安装图1.1.2工程相关的技术规范及标准《冶金机械设备安装工程施工及验收规范炼铁设备》（YBJ208-85）；《炼铁机械设备工程安装验收规范》（GB50372-2006）《钢结构工程施工及验收规范》（GB50205--2001）《炼铁工艺炉壳体结构技术规范》（GB50567-2010）《现场设备、工业管道焊接工程施工及验收规范》（GB50236--98）《压力容器无损探测》（JB4730-94）2.工程概况和工程内容2.1本工程为湖南华菱湘潭钢铁有限公司3＃高炉易地大修工程,由北京首钢国际工程技术有限公司设计，新建1座1800m3高炉。

炉体第四带上设两个铁口框，中心标高为▽+10.000，炉体设26个风口，26个风口均布在第六带炉壳上，风口中心标高为▽+13.700。

风口设备属高炉主要设备，对于高炉的利用率起很大作用，此段炉壳属高温高压区域，主要采用地面进行安装，风口设备安装精度要求高，焊接质量要求高，易产生裂纹，焊后易变形，要求焊前进行预热，焊后进行热处理。

风口法兰的焊接是风口法兰安装中的重要工序之一，焊接质量的好坏直接影响风口装置的使用。

2.2工期要求紧，施工程序多。

2.3铁口框的材质为ZG230-450。

3.施工准备3.1施工人员、机具、材料的准备。

其余参见资源配置计划。

焊接工作应由持有质监局颁发的《锅炉压力容器、压力管道特种焊工合格证》的焊工担任并只能从事合格证注明合格焊位的焊接工作。

3.2焊接工艺评定的准备，现场试件的焊接。

3.3临时措施的准备:(加筋板、调整螺栓、保温措施、预热用措施等) 3.4设备到货对设备进行开箱检查，主要检查外观质量和技术文件。

高炉风口设备安装施工方案摘要：本文主要根据本人多年的工作经验，和自身参加的高炉筹建工程风口设备安装施工方案编写而成。

希望通过以下阐述，能与各位同仁相互交流，也能够为高炉风口设备的安装提供一些参考。

关键词：概括；施工准备；施工方法；措施1.概括高炉风口设备由风口法兰、风口大套、中套、小套和送风系统组成。

在高炉设备安装中，风口设备的安装质量关系到高炉的生产能力和运行工况，如果风口设备的安装质量不好气流就不会在炉内均衡地分布，严重时会出现不正常的炉况而严重影响生产。

因此在施工时必须重视风口设备的的安装质量，尽可能地保证风口设备安装的各项技术要求。

从而保证高炉高效稳定的生产。

2.施工准备风口中套和小套安装前必须根据图纸要求进行水压与通球实验，确保各套不漏水、不冒汗、不泄压以及冷却水管的通畅。

做好试压记录，并做好报验工作。

3.主要施工方法及技术要求3.1主要施工工序风口法兰安装、找正、焊接→风口中小套试压、通球试验→风口大套安装→风口中套及冷却进出水管安装→风口小套及冷却进出水管安装→送风装置安装3.2风口法兰安装、找正、焊接①风口法兰安装前，应对其相关尺寸进行检查，保证符合设计要求，同时还要检查与风口大套配装的情况。

②安装风口法兰之前，首先将炉内安装冷却壁用的临时活动平台提升至风口中心线下约1m处进行固定牢靠，并将炉底中心点投放在临时平台上，以临时平台上的中心点为基准点，用经纬仪将每个风口中心线、水平标高投放在炉壳内皮上，并打上样冲眼做好标记，并将其返到外皮上做好标记。

③风口法兰安装时，先将风口法兰的十字中心线在法兰上标出，法兰安装就位时，只需将法兰上的十字中心线与投放在炉皮上的十字中心线重合后，点焊牢固。

④风口法兰安装完毕后进行穿心测量，用钢线从对称风口中心线穿过，所有钢线相交与投放在临时平台上的中心点，偏差保证在规范规定的范围之内。

⑤风口法兰焊接。

a、穿心测量合格后，进行风口法兰的焊接。

风口法兰的焊接首先要保证焊缝焊透，其次要减少焊接过程中的变形量，要想达到以上要求，必须选择好合理的焊接工艺和焊接工艺参数。

某项目炼铁工程高炉风口法兰安装方案一、 前言： 某有限公司 2×1780m3 高炉的风口带炉壳钢板厚 70 mm，材质为 BB503； 风口带共设计有 26 个风口，风口大套法兰(即风口法兰)外径 1065mm，内径 984 mm，法兰厚 40 mm，材质为 ZG270-500；在第五带炉壳安装完成后在炉壳 钢板上进行开孔，然后定位安装风口法兰。

二、风口法兰的开孔： （1）定位放线、炉壳开孔：在炉底中心位置架设经纬仪，以 0°为基准，使 用经纬仪转角，在炉皮内侧上放出风口垂直中心线。

在炉底架设水准仪，标 出▽14.6m 标高线，并以此为依据，用盘尺测量出风口标高线。

然后将水准仪 架设至炉内吊盘上，进行标高复测，复核完毕后在炉皮内侧放出风口水平中 心线，并在炉壳上作出风口中心线标记。

全面检查无误后使用气割进行炉壳 开孔，风口需按顺序对称开，先割直口，然后再分别按设计切割坡口。

（2）将所有中心线投到炉皮外侧，据此在风口法兰临时安装就位后焊接调整 用检测架，检测架的环向角钢在同一水平面上高低差应调整到最小，其上给 出径向中心点以便挂钢线进行各项调整。

检测所有风口与炉壳中心是否汇交， 检测方法是沿各风口高度中心架设检测架，所有检测架均要用仪器测量，达 到同一标高，差值≤2mm，将风口中心投到检测架上，作好标记。

通过各风口 中心在检测架上的标记点，沿炉壳中心对称拉设钢丝，并通过测心架，将炉 口中心投下，视钢线与炉壳中心是否交汇，确定风口开口精度。

各相对的风 口检测架上挂钢线进行调整，共以下几方面：a.法兰面中心位置：中心标高 极限偏差值±3mm，垂直中心线极限偏差值±4′（7mm） 。

全部法兰面中心应 在同一水平面上，高低差≤5mm，且相邻两法兰面≤3mm。

b.各相对法兰中心 线的水平连线与炉体中心线应相交，公差为 10mm。

c.法兰面在水平方向上的 偏转：离法兰面大于 1000mm 距离处钢线上取一点，量取到法兰内侧水平点的 距离差应≤2mm。
