锅炉布袋除尘器系统技术方案

燃煤锅炉烟气除尘方案
燃煤锅炉在工业领域中使用广泛，但其烟气中包含大量污染物，如二氧化硫、氮氧化物和颗粒物等，对环境和人体健康均有严重
影响。

因此，必须采取有效的除尘措施来减少这些污染物的排放。

本文将介绍常见的燃煤锅炉烟气除尘方案。

一、静电除尘器
静电除尘器是一种常见的机械除尘设备，主要由高压发生器、
集尘电极和放电电极等组成。

通过高压电场的作用，将烟气中的
颗粒物带电，并吸附在集尘电极上，从而达到除尘的目的。

静电
除尘器具有结构简单、除尘效率高、耗能低等优点，但也存在集
尘电极易堵塞、容易因灰化导致效率下降的缺点。

二、布袋除尘器
布袋除尘器是目前广泛应用的一种除尘设备，其采用过滤布袋
来捕集烟气中的颗粒物。

烟气从上方进入除尘器，通过过滤布袋，在重力和惯性力的作用下，颗粒物被捕集在布袋表面，而干净的
烟气则从下方排出。

相对于静电除尘器，布袋除尘器不易受灰化影响，但需要周期性清洗或更换滤袋来保证除尘效率。

三、湿式电除尘
湿式电除尘是一种将静电除尘器和布袋除尘器结合起来的除尘技术。

湿式电除尘器通过水膜作为集尘电极，将烟气中的颗粒物和污染物溶于水中，达到除尘和脱硫的目的。

相比于单一的静电除尘器和布袋除尘器，湿式电除尘器可以同时处理烟气中的多种污染物，且除尘效率达到90%以上。

综上所述，常见的燃煤锅炉烟气除尘方案包括静电除尘器、布袋除尘器和湿式电除尘。

针对不同的燃煤锅炉和排放要求，可以选用不同的除尘方案。

除尘设备的选型、管理和维护工作同样至关重要，只有全面优化管理，才能保证除尘效果和设备寿命。

XXXXXXXXXXXXXXXX公司锅炉除尘器布袋及骨架整体更换技术标准书20XX年X月X日目录第1章技术标准 (2)1 总那么 (2)2 工程概况 (3)3 设计条件与环境条件 (3)4 技术条件 (4)5设计与供货界限及接口规那么 (6)6 油漆、包装和运输 ....................................................... 错误!未定义书签。

第2章供货范围 (6)1一般要求 (6)2供货范围 (6)第3章质保条款及售后效劳 ............................... 错误!未定义书签。

1质保条款 ...................................................................... 错误!未定义书签。

2售后效劳 ...................................................................... 错误!未定义书签。

第1章技术标准1 总那么1.1 本技术标准适用于XX公司锅炉的旋转喷吹式布袋除尘器滤袋及骨架。

它包括布袋及骨架的设计、构造、性能、安装和试验等方面的技术要求。

1.2 本技术协议中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术协议和所列标准要求的高质量产品及其相应效劳。

必须满足国家有关平安、环保等强制性标准要求。

1.3 卖方提供的产品与本技术协议所列的标准有矛盾时，按较高标准执行。

1.4 于合同签订生效后15个工作日，按本技术标准及技术协议要求，卖方提出合同滤袋的设计，制造、检验、安装、维护等技术清单给买方，由买方确认。

2 工程概况工程名称：XX公司锅炉除尘器布袋及骨架整体更换建立地点：工程规模：3 设计条件与环境条件3.1 系统概况和相关设备锅炉标准锅炉：额定蒸发量：额定蒸汽压力：额定蒸汽温度：给水温度：排烟温度：热效率:数量：布置形式：机组年利用小时数：7500h。

恒阳热电有限公司扩建工程1×170t/h循环流化床锅炉配套布袋除尘器技术规范书恒阳热电有限公司二〇一〇年一月1、总则1.1本技术协议书适用热电有限公司扩建1台循环流化床锅炉的烟气除尘所需布袋除尘器。

它提出设备的功能、设计、结构、性能、安装、调试和培训等方面的技术要求。

1.2本技术协议书提出的是最低的技术要求，乙方提供完全符合要求的除尘器设备。

1.3乙方应执行相应规范和标准，并按较高标准执行。

1.4本技术协议可作为合同附件。

1.5本工程为交钥匙工程。

2、布袋除尘器设计条件与环境条件2.1 厂址自然条件气温：年平均气温 12.9℃。

多年极端最高气温 42.1℃。

多年极端最低气温 -23℃。

湿度：年平均相对湿度 67%。

风向：全年主导风向为偏南西风。

风速：10分钟平均最大风速为 24.3m/s。

降雨量：年平均降雨量 733mm。

最大日降雨量： 230mm。

最大积雪深度： 330mm。

气压：历年年平均气压为 755.65mmHg。

电厂附近的地震强度为7度（里氏震级），地面加速度值为0.15g。

本工程要按照7度（里氏震级）进行工程抗震设防。

2.2 系统概况2.2.1锅炉技术参数锅炉型式：循环流化床锅炉制造厂家：无锡锅炉厂额定蒸发量：170t/h过热蒸汽压力：5.29 Mpa过热蒸汽温度：485℃最大燃料耗量：26.8 t/h （煤质按低位发热量5000kCal计算）锅炉飞灰额：60 % （煤质按灰份27.5%计算）2.2.2其它2.3 燃煤性质2.3.1、锅炉设计煤质资料2.4烟气资料：3、主要技术参数设备型号：DMDC-7150F设备名称：低压脉冲袋式除尘器设备型式：外滤式、脉冲离线清灰3.1设备技术参数（单台）：3.2布袋除尘器为袋室组合结构，每袋室进、出口设有截止阀，截止阀本体的泄漏率＜1%。

锅炉运行中除尘器能够单室在线检修。

3.3布袋除尘器过滤面积设计要确保布袋除尘器在正常运行时过滤风速限制在0.9～1.0m/min之间；在线检修期间，除尘器的过滤风速必须≤1.0m/min，避免因检修时风速、阻力过高，影响锅炉、引风机的运行及缩短滤袋使用寿命。

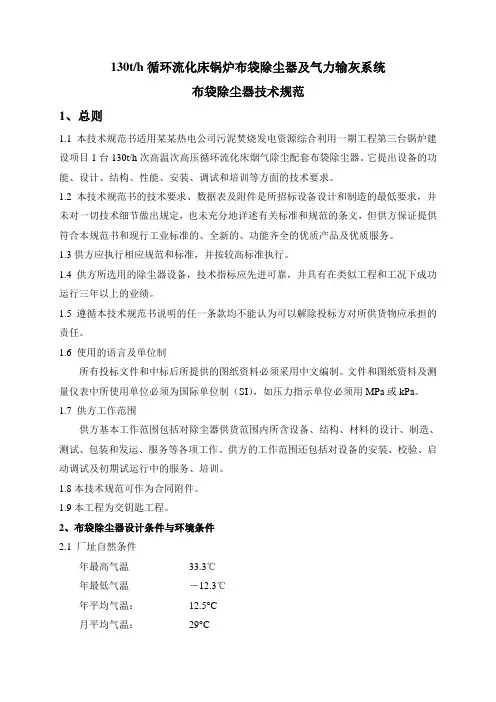

130t/h循环流化床锅炉布袋除尘器及气力输灰系统布袋除尘器技术规范1、总则1.1本技术规范书适用某某热电公司污泥焚烧发电资源综合利用一期工程第三台锅炉建设项目1台130t/h次高温次高压循环流化床烟气除尘配套布袋除尘器。

它提出设备的功能、设计、结构、性能、安装、调试和培训等方面的技术要求。

1.2本技术规范书的技术要求、数据表及附件是所招标设备设计和制造的最低要求，并未对一切技术细节做出规定，也未充分地详述有关标准和规范的条文，但供方保证提供符合本规范书和现行工业标准的、全新的、功能齐全的优质产品及优质服务。

1.3供方应执行相应规范和标准，并按较高标准执行。

1.4供方所选用的除尘器设备，技术指标应先进可靠，并具有在类似工程和工况下成功运行三年以上的业绩。

1.5 遵循本技术规范书说明的任一条款均不能认为可以解除投标方对所供货物应承担的责任。

1.6 使用的语言及单位制所有投标文件和中标后所提供的图纸资料必须采用中文编制。

文件和图纸资料及测量仪表中所使用单位必须为国际单位制（SI），如压力指示单位必须用MPa或kPa。

1.7 供方工作范围供方基本工作范围包括对除尘器供货范围内所含设备、结构、材料的设计、制造、测试、包装和发运、服务等各项工作。

供方的工作范围还包括对设备的安装、校验、启动调试及初期试运行中的服务、培训。

1.8本技术规范可作为合同附件。

1.9本工程为交钥匙工程。

2、布袋除尘器设计条件与环境条件2.1 厂址自然条件年最高气温33.3℃年最低气温－12.3℃年平均气温：12.5°C月平均气温：29°C月最低气温：-8°C年平均降水量：798.3 mm多年最大一日降雨量332mm历年主导风向：S，风频24%年平均日照时数：2447.1h平均无霜期：202d定时最大风速 6.0m/秒（西北偏西风）10m处基本风压值0.65KN/m2。

基本雪压值为0.20KN/m2。

依据《建筑抗震设计规范》(GB50011-2010)的规定，胶南抗震设防裂度为 6 度，设计基本地震加速度值为0.05g ，设计地震分组为第三组。
