蒸汽压缩机开机条件及维护保养说明一．试车准备1试运转之前，应确认现场设备系统的下述各项工作：1）管道检查清理进出气管路中在安装工作期间进入的雨水、焊渣和其他杂物。

尤其是要认真地清理进气侧的管道，以免吸入杂质，损坏叶轮。

残留杂质不大于0.02mm。

2）油系统检查：放掉油箱中剩余的油，清理油箱中的杂质，在清洁空油箱的情况下，从稀油站空气过滤器注入规定容积的润滑油至游标上位。

试运转辅助油泵，使油循环4小时后，清洗油过滤器，再运行5小时，清洗油过滤器，直至无杂质为止。

检查油路系统阀及仪表的动作灵敏度，尤其是保证安全运行的油压低报警、油温高报警、轴承温度、振动高报警等功能的可靠性，包括辅助泵在油压低时自动启动功能的验证。

检查油压应分别为：控制油总管油压力为≥0.4Mpa(G);进油压力为0.12—0.3 Mpa(G)3）蒸汽管道阀门系统的检查a)检查进口导叶、电动放空阀执行器，安装是否合理牢靠；动作是否灵活。

b)检查各系统法兰和垫片紧密度,紧固法兰螺栓、支架螺栓、地脚螺栓等。

c)电动电机，确认电机的旋转方向符合要求，然后再将两半联轴器连接起来，并将护罩安装就位。

d)检查各类支撑是否足够牢，不摇动或振动，杜绝管道重量落在压缩机上。

4）防喘振装置调试模拟运行正常。

（按制造厂家的防喘振曲线方程输入PLC柜实施控制）5) 确认油冷却水温度、水量、水压符合要求。

6）确认电气接线是否安全可靠。

7）系统暖管时，压缩机进水口管道、蜗壳底部的疏水阀全开，保证疏水畅通，无返气现象。

二．试运转1．确认启动条件，进行下述工作:1) 放空阀开至启动位置＞30%2) 油温≥20℃3) 油压稳在0.13-0.3MPa4）轴承温度≤85℃5）各疏水阀至运行状态（根据现场疏水系统，确认是否关闭）6）进口管道蒸气条件达到设计条件2．点动：确认旋转方向各转动部件无异常磨擦和碰刮现象后,低负荷运转，控制电机电流在额定电流以下，同时保证过程中无喘振现象。

目录一.安全注意事项二.维修步骤1.故障类型判断2.电控维修步骤3.电机维修步骤三.常见故障的排除方法四.设置器调节方法安全注意事项1切勿将电控接入380V电压.需接入220V电压。

2维修电路板时,D1灯亮表示主板带电, 切勿用手触摸大电容引角。

3维修时,若保险丝已烧坏,在没确定是否能通电的情况下,切勿打开电源。

4维修时注意线路板上有些元器件的极性,切勿接反。

维修步骤一.故障类型判断:1 电机出现故障时,首先检查电机插件是否脱落.如电机插件尚未脱落,换一个好的电控箱检测是电控问题还是电机问题.具体的电控,电机维修步骤如下:二.电控维修步骤:1.维修电控时,必须断开电控插头.打开控制器外罩.将万用表调到峰鸣档.2.若电路板上绿灯亮,说明电路板上带电,需放置一段时间待电耗完再测量.3.将万用表红表笔接入模块负极,黑表笔接入正极,如图:3.1如果数值在0.7-0.8之间,正常., 注:万用表打到蜂鸣档3.2 如果数值为0.5左右,则更换方桥,注:万用表打到蜂鸣档3.3 如果数值在0.4左右或直接导通,请寄回公司维修注:万用表打到蜂鸣档4. 在3.1模块数值正常的情况下,将电控箱通电.4.1 正常情况下,绿灯D1常亮,红灯D2闪亮.4.2 绿灯D1不亮,红灯D2不亮,检查有无保险丝,电控开关是否坏掉,如果是新电机的话检查电控插头是否接好4.3 绿灯D1常亮,红灯D2不亮,此时关掉电源,等主板上绿灯不亮(放电)将主板拆下来,通电测变压器输入端电压值,正常值为交流220V,如图:如果没有电压,检查热敏,C1到变压器具处铜线是否断开.注:万用表量程打到交流750V档4.3.1 变压器输出电压正常值为交流19V,若输入电压正常,输出为0V,则变压器坏了.需更换变压器.注:万用表量程打到交流750V档• 4.3.2 变压器输出电压19V正常,共模电感L2•输出电压正常值为交流19V,若为0V,•则共模电感坏了.•注:万用表量程打到交流750V档• 4.3.3共模电感输出电压正常,圆桥输出电压正常值为直流23~26V.•注:万用表打到直流220V档• 4.3.4 若圆桥输出电压正常,•三端稳压器7815输出•电压正常值为15V.注:稳压器左边输入右边引角输出中间引角为接地• 4.3.5若稳压器7815输出电压正常15V,•三端稳压器7805输出电压正常为直流5V 误差为正负0.5V.若输出为0V,则7805坏了.注:5V电压供单片机.设置器,调速器,电机霍尔线路供电三.电机维修步骤• 1.检查电机.调速器插件是否掉出.• 2.将电机,调速器接口接入合格的电控箱• 3.调速器霍尔信号电压值测量,如图•电控箱通电的情况下,将万用表打到直流20V档. •红表笔接入绿色信号线,•黑表笔接地,电机不工作时电压•值为1.3V~1.5V,达到最高速度时•电压值为4.2V.倒踩时电压值•小于0.96V•注:拨叉断裂,拨叉位置偏移都会影•响电机的正常工作,主要是速度快慢•调速器霍尔为503•4,电机霍尔的测量,如图•电机共有3个霍尔,分别对应•蓝.绿.黄三种线.将万用表打到•20V直流档,分别将黑表笔接入•黑色的地线,红表笔接入任一•霍尔信号线,打开电源,万用表•显示要么5V,要么0V,用手转•动皮带轮,电压在5V,0V之间变化说明•此路霍尔正常,用同样的方法测其他两路霍尔.如果电压值一直是5V,0V,用手转动皮带轮,电压值不会变,说明该路霍尔坏.打开电机将该路霍尔换掉. 注电机霍尔为H141,41F,注意与调速器霍尔的区别.千万不可将电机霍尔板拆下来焊霍尔.常见故障的排除方法•1 E1 电机堵转,负载过重,检查缝纫机机头是否卡死.2 E2 E2为过流.欠压保护,检查电压是否正常,关机重启后频繁出现E2,更换主板上元器件R30,C39.电机霍尔坏了, 也会导致E2问题热敏电阻震断但能接触的到也会出现E23 E3 参数读取错误,重启电控4 E4 新电机一开机出现E4,只要将电机插口接入重新打开电控.检查电机插件是否有脱落.•5 显示正常,电机不转: 检查电机调速器插件是否有脱落,断开电源,打开电控箱外罩,检查热敏电阻是否断开.检查电机霍尔是否正常测三路电压6 电机会转,无显示: 更换设置器7 开机一直转: 检查机器是否带定位功能,若带定位,检查定位器插头是否接好.若不带定位功能的,检查电控是否设为定位模式,如设为定位模式,进入F界面将M参数设为”0”.检查调速器拨叉是否断裂,位置是否偏移.调速器插件是否有脱落•8 电机不转,不能调: 更换主板•9 定位功能的设为下停针时,倒踩时停不下来:9.1检查定位器插件是否有脱落.9.2调下磁钢位置.9.3程序问题,建议更换主板试一下.设置器的操作方法1. P是用户设置状态，F是工厂设置状态；2.从P到F切换方法：先按住右键，然后按住左键，同时长按，显示F的时候即为工厂设置状态；3. P下面点按左键，有三个参数可以设置：3.1 显示V设置转速大小，0到9档；3.2 Y设置定位方式，0为下停针，1为上停针；3.3 b设置工作方向，0代表顺转，1代表倒转；4. F下面点按左键，有八个参数可以设置：4.1 M设置工作模式，0代表自由缝，1代表定位缝；4.2 Z设置速度限制范围，见下表；4.3 L设置速度限制值，0到9档；4.4 C设置工作电流大小，0到9档；4.5 N设置点针范围，0到9档；4.6 U设置上停针档位，0到9档；4.7 d设置下停针档位，0到9档；4.8 A显示下保存当前参数为默认值，长按右键，出现oK，表示把当前参数保存为出厂默认值，失败显示Er；5.参数设置后要按左键才能保存成功，保存成功显示oK；6.在P状态下长按右键，出现oK，表示设置参数复位到出厂状态；7.当电机发生堵转故障的时候交替显示E1，电机不能工作，建议重启；8.当电机发生过流或者欠压故障时候，交替显示E2，电机不能工作，建议重启；9.当主板读设置参数错误的时候，交替显示E3，建议重启；10.小数点显示电机的转向，亮的时候是顺转，灭的时候是倒转；11.速度限制对应的档位。

蒸汽炉日常故障排除
1、蒸汽炉电箱上报警指示灯亮，并报警，显示屏显示“DE”
A进水箱无水B马达抽空C马达卡死D进水管折住
2、过热指示灯亮，并报警；
A水位探针故障引起空烧；
B炉体温度保险故障；
C水位计堵塞引起的假水位；
3、电箱面板指示燃烧状态，而燃烧机无反应；
A无天燃气B燃烧机保险管烧坏
4、运行过程中突然报警出现停机，而后而继续运行；
A探针故障需清洁
B输气阀开启过大引起；
5、燃烧机运行点不燃，且控制器故障灯亮；
A燃气配比不好
B天燃气压力低
C天燃气含空气
D感应针短路
E零线、火线接反
F燃烧机未接地线
6、抽水泵经常抽空
A排空螺丝未扭紧
B止回阀及进水电磁阀损坏
蒸汽炉保养
日常保养
1、水处理每天需检查有没加盐；
2、每天拉动安全阀一次；
3、每天需保压排水，（包括水位计排污）压力在1㎏/㎡
4、严格遵守蒸汽炉开关程序，开蒸汽炉时需等到蒸汽炉正常燃烧后才能离开；
定期保养
1、水位探针清洁一月两次；
2、燃烧机全面清洁每三个月一次；
3、蒸汽炉除垢每半年一次；
蒸汽炉显示故障代码表
控制盒代码表示
︱︱︱表示没有启动（无电源或无天然气）P 表示空压开关未闭合
▼
1 表示点火成功感应不到火焰
2 表示燃气流量不够。

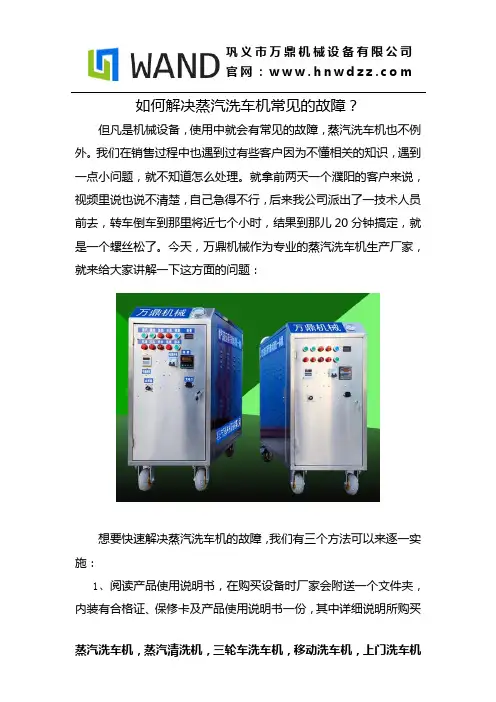

如何解决蒸汽洗车机常见的故障？但凡是机械设备，使用中就会有常见的故障，蒸汽洗车机也不例外。

我们在销售过程中也遇到过有些客户因为不懂相关的知识，遇到一点小问题，就不知道怎么处理。

就拿前两天一个濮阳的客户来说，视频里说也说不清楚，自己急得不行，后来我公司派出了一技术人员前去，转车倒车到那里将近七个小时，结果到那儿20分钟搞定，就是一个螺丝松了。

今天，万鼎机械作为专业的蒸汽洗车机生产厂家，就来给大家讲解一下这方面的问题：想要快速解决蒸汽洗车机的故障，我们有三个方法可以来逐一实施：1、阅读产品使用说明书，在购买设备时厂家会附送一个文件夹，内装有合格证、保修卡及产品使用说明书一份，其中详细说明所购买蒸汽洗车机的型号、参数及常见故障参阅表，用户可根据其中的故障描述和机器的故障相匹配，找到故障完全相同的描述查看故障原因及解决办法，这种方法需要用户对蒸汽洗车机结构和运行有一定了解，可自行安装并拆卸机器。

2、打电话联系厂家售后，在蒸汽洗车机厂家的官方网站上都有售后电话，用户可直接打电话咨询相关故障产生的原因及解决办法，并根据技术售后的指示对机器进行拆卸更换零配件即可解决问题。

要注意一点的是，在解决故障过程中要在技术人员的指导下进行，哪些地方可以动，哪些地方不能调整都需要严格遵守，避免维修好后解决了问题又出现新的问题。

3、如果实在联系不到蒸汽洗车机厂家销售和售后，就直接百度搜索，在搜索栏中输入相关的故障描述，语言简洁赅要，描述清洗到位，搜索下其他用户有没有遇到相同的问题或者解决办法，根据描述中的问题进行相关操作。

当然，购买我们鹏亮蒸汽洗车机的用户不必担心，我们是不会让这种情况发生的啦。
