《电工电子技术》复习指导

《电工电子技术》复习指导

一、考试题的形式及分数分布

考试为闭卷考试，时间：120分钟。题量大，覆盖面广，难易适中。

（1）名词解释：2个，每题3分共6分

（2）填空题：12个题，48个空，每空0.5分，共24分。

（3）判断题：10个，每题1分，共10分

（4）选择性填空（多选、单选）10个，每题2分，共20分。

（5）简答、作图、叙述题：2个，每题5分，共10分。

（6）计算题：6个，每题5分，共30分。

如考题分数分布有变化，以考题为准。

二、评分标准

（1）名词解释：解释正确，根据要点得分。

（2）填空题：填错、漏填不得分，正确得分。

（3）判断题：不允许改动，如打了“× ”，再改“√ ”，打了“√”，再改“×”，即使改对了也不得分。

（4）选择性填空（多选、单选）：单选错选为多选，多选错选为单选；漏选、错选，改选均不得分。

（5）简答、作图、叙述题：

简答、叙述，根据要点得分。作图；正确得分。

（6）计算题：方法、步骤、答案正确得分。只有答案，无步骤不得分。

三、《电工与仪表》复习要点

（一）电工部分

（二）电子部分

（一）电工部分复习要点

第一章 电路的基本概念与定律1．电路与电路模型的概念；电路变量的参考方向及理想电路元件R、L、C在一般激励和直流激励下的伏安关系、能量关系和功率关系。

2．理想电压源和理想电流源。

3．实际电压源和电流源模型及其等效变换的方法。

4、基尔霍夫定律（KCL、KVL）。

电功率和电位的计算方法；额定值的概念。

第二章 电路分析方法

1．支路电流法

2．叠加原理

3．戴维南定理和诺顿定理

本章重点是电路的分析方法 （计算题）

第三章 正弦交流电路

1、掌握正弦量的三要素[① 频率、周期、角频率；② 最大值、有效值；③ 相位、初相位。]同频正弦量间的相位关系。

2、掌握正弦量的相量表示法；正弦量的瞬时值三角函数式、波形图、相量图、复代数式、复指数式和复极坐标间的相互转换。

3．掌握线性元件R、L、C在正弦激励下的伏安关系，功率关系和能量关系。

4．掌握正弦稳态电路分析的相量图法与相量模型法。

掌握正弦交流电路的瞬时功率、平均功率、无功功率和视在功率的计算方法。了解功率的测

量；掌握功率因数的概念及功率因数的提高及及计算方法。掌握串联谐振的条件及特征。了解并联谐振的条件及特征。

第四章 三相交流电路

1、了解三相电势的产生，三相电源的连接。

2、掌握三相负载的Y连接和△连接供电系统。

3、掌握三相电路的瞬时功率、平均功率、无功功率和视在功率的计算方法。

本章重点是三相交流电路的基本概念和三相电路的构成形式以及三相电路的计算；

难点是三相电路和功率的计算。

第五章 磁路与变压器

一、掌握

1．变压器的三个作用。

2、同名端的概念及其判别方法。

3、变压器的额定值。

4、自偶变压器、电压互感器、电流互感器及其应用。

第六章 安全用电

1、了解安全用电常识

2、了解接零、接地保护的作用和使用条件。

3、了解静电防护和电器防火、防爆常识。

4、造成触电的原因及防触电、触电急救的方法。

第七章 异步电动机

一、重点名词

铭牌 技术数据

二、重点掌握/熟练掌握

1、

2、掌握三相异步电动机起动、反转的方法

第八章 三相异步电动机的继电--接触器控制

1、了解常用低压电器的结构、原理和功能。

2、掌握基本的三相异步电动机直接起动控制\正反转控制方法。

3、一般掌握三相异步电动机的行程控制，时间控制，顺序定时起停控制等。本章重点是三相异步电动机直接起动控制\正反转控制、顺序定时起停控制；

难点是行程控制，时间控制电路。

（二）电子部分复习要点

第九章 半导体器件

一、重点名词

ＰＮ节的单向导电（教材P3）

二、重点掌握/熟练掌握

1、掌握二极管、三极管以及缘栅场效应管的功能、特性和主要参数：教材P5-11

三、一般掌握

1、了解三极管的结构及类型。理解三极管的电14

3、了解三极管工作在放大、饱和和截止区的条件和特性：教材P15

第十章 基本放大电路

一、重点名词

单管共射放大电路（教材P24） 分压式偏置放大电路（教材P40）

二、重点掌握/熟练掌握

1、掌握放大电路（基本放大电路及分压式偏置放大电路）的静态分析方法，计算静态工作点：教材P31

2、掌握简化微变等效电路法、计算单管放大电路的电压放大倍数、输入电阻和输出电阻：教材P33

三、一般掌握

1、理解单管共射放大电路的组成、元件作用和工作原理。理解分压式偏置放大电路稳定静态工作点的原理：教材P24

2、理解设置静态工作点的作用：

一、名词解释

电路、电流及电压的参考方向、电位及电功率、电压源和电流源、基尔霍夫定律、节点、支路、回路、网孔、支路电流法、节点电压法、叠加定理、戴维宁定理、正弦交流电、正弦交流电的三要素、正弦交流电的表示法、正弦交流电的有效值、有功功率、无功功率、视在功率、功率因数、复阻抗、阻抗三角形、电压三角形、功率三角形、三相交流电路、三相负载、星形连接、三角形连接、三相四线制、三相三线制、中线、保护接地、保护接零。

二、叙述问答题

1、什么是低压电器？

2、熔断器的主要功能是什么？

3、短路有什么危害？

4、工作接地的含义？

5什么是安全电压?

6、什么是安全电流?

7、你认为节约用电的主要途径是什么？

8、什么是相电压、相电流？线电压、线电流？

9、三相四线制供电系统中，中性线（零线）的作用是什么？为什么零线不允许断路？

10、什么是跨步电压？什么是接触电压？

11、发现有人触电时怎么办？

12如何改变电动机的旋转方向？

13、热继电器的作用及其原理。

14、交流接触器的作用及其原理

15、交流电动机的主电路及其控制电路。

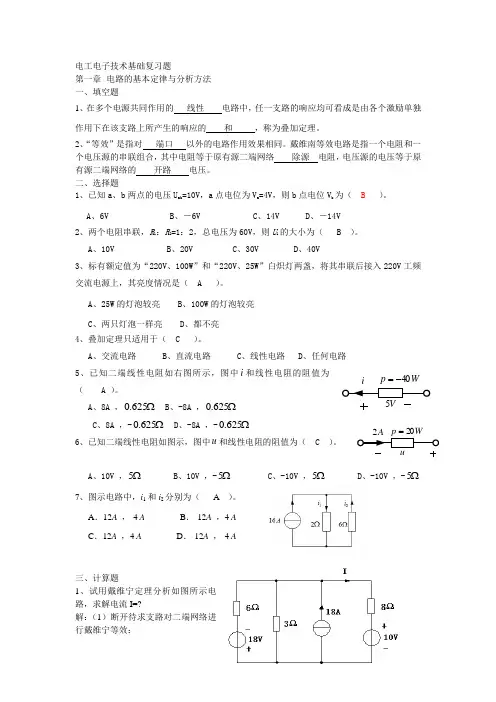

三、填空题

1．基尔霍夫电流定律（KCL）的内容是：在某一瞬时，对电路中的任何一个节点来说，流入节点的电流总和 等于 流出该节点的电流总和。

2．交流放大电路中，设置静态工作点的必要性在于 保证电路不失真地工作在放大状态 。

3．三极管输出特性有三个工作区，分别是： 截止区 、 饱和区 、 放大区 。

4．三相负载星形连接的特点是：相电流与线电流相等，相电压是线电压的 13倍 ，线电压 超前 相电压30°；三相负载三角形连接的特点是：相电压与线电压相等，线电流是相电流的 3倍

，线电流 滞后 相电流30°。

5．模拟电路待处理的信号是 模拟信号 ，三极管工作在 放大 状态；数字电路待处理

的信号是 数字信号 ，三极管工作在 饱和或截止 状态。

6．基尔霍夫电压定律（KVL）的内容是：在电路中任一回路，沿着该回路的电动势的代数和 等于 电压降的代数和。

7．图示正弦交流电路，电感支路电流相量与总电流相量的关系为

RLRjLII

8．在放大电路中，三极管工作在 放大 状态；而在数字电路中，绝大多数三极管工作在 饱和或截止状态。

9．变压器具有三种变换作用： 变电压 、 变电流 、变阻抗。

10．在异步电动机继电一接触器正、反转控制电路中，为了避免操作不当而引起电源短路，需于控制电路中加入 短路保护 环节。加入热继电器是为了起 过载保护 作用．

11．桥式整流电路(不带滤波电路)变压器副方电压有效值是U2，则负载RL端的整流电压

平均值是 20.9U ，流过整流二极管的平均电流是 20.45LUR ，二极管承受的最高反向电压是22U。加入电容滤波后，整流电压平均值大约是21.2U 。

12．对称三相电源，已知相电压VUA30220，则线电压BCU＝380120V

13．三相鼠笼式异步电机在空载和满载的两种情况下的启动转矩的关系是 相同的 。

14．为了提高交流感性负载电路的功率因数，应该载感性负载两端 并联电容器

。

四、判断题

1．在三相四线制中，相电压和线电压均是对称的。（√ ）

2．为了避免非线性失真，且得到尽可能大的输出动态范围，静态工作点Q应该选在负载线的中点。如果Q点太高会产生截至失真，如果Q点太低会产生饱和失真。（ × ）

3．相量运算可以在不同频率的相量间进行。（ × ）

4.空间互相差120的三副线圈同时通入大小相同的直流电，是不能产生旋转磁场的。（ √ ）

5．叠加原理不仅适用于线性电路，还适用于非线性电路。 （ × ）

6．相量运算仅限于同频率的正弦交流电路，不同频率的相量不能直接运算。 （ √ ）

7．图所示电路中，接触器KM1控制电动机M1,KM2控制电动机M2。则M1和M2的起动、停止顺序是：M2起动后，M1才能起动；M1停止后，M2才能停止。 （ × ）

8．三极管具有放大作用的条件是：发射结反偏，集电结正偏。（ × ）

9．为了提高电感性负载的功率因素，应该采取的措施是：与感性负载并联接入一容量合适的电容器。（ √ ）

10．图3中所示电路中，输入正弦交流电压u1则输出u2的相位超前于u1。（ × ）

11.供电电路多采取提高功率因数的措施，其目的在于减少电源向用电设备提供的视在功率。（ × ）

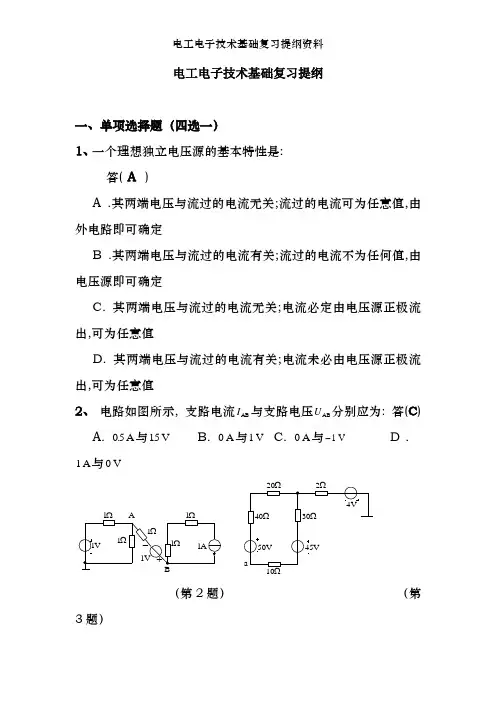

五、选择题

1. 如图是含有节点A的部分电路，电流表正负接线端用“＋”“—”标出。今电流表指针正向偏转。示数10A。有关电流、电压正方向也表示在图中，则有___C_____.

A、I1＝10A V＝一6V B、I1＝-10A V＝十6V

C、I1= 4A V＝十12V D、I1＝-10A V＝一12V

2.并联电路及相置图如图所示，阻抗Z1，Z 2和 整个电路的性质分别对应为_

C___。

A、感性、容性、容性
