金相实验报告——金相定量分析与定量样品组织的特殊显示

金相分析报告

作为一种材料的分析方法，金相分析技术在工业制品、金属材料、纺织品、建筑材料等领域广泛应用。金相分析技术通过显微镜、化学试剂、电子显微镜等多种手段对材料的物理、化学性质及金相组织进行研究和分析，为相关领域的工程师、技术人员提供有效的参考和指导。

金相分析报告是金相分析技术的重要成果之一，是对测试样品进行分析、检验和评估的结果。一份完整的金相分析报告应该包括测试样品的基本信息、测试方法和技术参数、分析结果和结论等。以下将从这些方面对金相分析报告进行详细介绍。

一、测试样品的基本信息

测试样品的基本信息是金相分析报告的开端，包括测试样品的名称、规格型号、质量等级和生产厂家等信息。这些信息直接关系到测试样品的特性和用途，是对样品进行分析和评估的基础。

二、测试方法和技术参数

测试方法和技术参数是金相分析报告的核心部分，包括测试所用的仪器设备、试剂、显微镜倍数、测试温度等参数。判断金相组织、化学成分、晶粒大小等信息的准确性和可靠性依赖于测试方法和技术参数的选择和掌握。因此，在编写金相分析报告时，必须详细描述测试过程中所使用的仪器设备和试剂等细节，并注明测试的环境和条件。

三、分析结果和结论

金相分析报告的最后一部分是分析结果和结论，是根据测试所得数据和观察结果对测试样品进行分析、检验和评估的过程。在分析结果和结论的过程中，需要对数据进行处理和解释，这需要一定的技术功底和经验。分析结果和结论应该客观准确，不能夹带个人主观意见。同时，在结论中对样品的适用范围、优缺点和改进措施等方面也要给出明确的建议和指导。

金相分析技术是现代工程技术的重要组成部分，其应用广泛、研究深入。金相分析报告则是是金相分析技术的一种体现，通过对测试样品进行分析和评估，提供可靠、准确的数据和结论，为相关领域的工程师、技术人员提供有效的参考和指导。

资料收集于网络 如有侵权请联系网站 删除 谢谢

精品文档 金相观察

一、实验目的

1. 观察铁碳合金在平衡状态下的显微组织特征。

2. 掌握铁碳合金成分，组织性能之间的变化规律。

二、实验器材

1、金相显微镜

2、金相标准试样

三、实验原理

铁碳合金室温下基本相和组织组成物的基本特征

1.铁素体（F） 是碳溶入α-Fe中的间隙固溶体，晶体结构为体心立方晶格，具有良好的塑韧性，但强度硬度低，经4%硝酸酒精浸蚀呈白色多边形晶粒，在不同成分的碳钢中其形态为块状和断续网状。

2.渗碳体（Fe3C） 是铁与碳形成的化合物，含碳量为6.69%。

晶格为复杂的八面体结构，硬度高，脆性大，用4%的硝酸酒精浸蚀后呈白色，用碱性苦味酸钠热蚀后呈黑色，用此法可以区分铁碳合金中的渗碳体和铁素体。由铁碳相图知，随着碳的质量分数的不同，渗碳体有不同的形态，一次渗碳体是由液态直接析出的渗碳体，呈白色长条状；二次渗碳体是从奥氏体中析出的渗碳体，呈网状分布，三次渗碳体是从铁素体中析出的渗碳体，沿晶界呈小片状，共晶渗碳体在莱氏体中为连续基体，共析渗碳体是同铁素体交替形成呈交替片状。

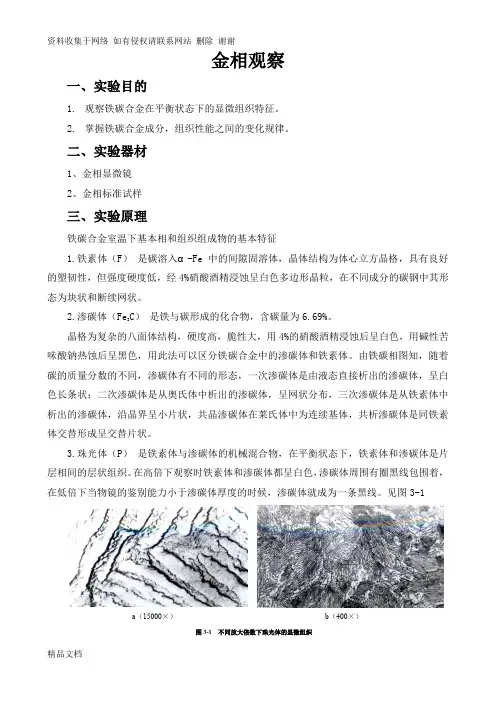

3.珠光体（P） 是铁素体与渗碳体的机械混合物，在平衡状态下，铁素体和渗碳体是片层相间的层状组织。在高倍下观察时铁素体和渗碳体都呈白色，渗碳体周围有圈黑线包围着，在低倍下当物镜的鉴别能力小于渗碳体厚度的时候，渗碳体就成为一条黑线。见图3-1

a（15000×） b（400×）

图3-1 不同放大倍数下珠光体的显微组织 资料收集于网络 如有侵权请联系网站 删除 谢谢

精品文档 四、实验内容及步骤

观察以下铁碳合金组织

在铁碳状态图上，根据碳的质量分数的不同，铁碳合金分为工业纯铁，碳钢及白口铸铁。

1.工业纯铁 碳的质量分数小于0.0218%的铁碳合金称为工业纯铁。室温下的组织为单相的铁素体晶粒。用4%的硝酸酒精浸蚀后，铁素体呈白色。当碳的质量分数偏高时，在少数铁素体晶界上析出微量的三次渗碳体小薄片，见图 3-2。

金相制备的实验报告

金相制备的实验报告

引言：

金相制备是一种常用于金属材料研究和分析的实验方法。通过对金属材料进行切割、打磨、腐蚀、染色等处理，可以观察和分析金属材料的组织结构、晶粒大小、相变等特征。本实验旨在通过金相制备技术，研究不同金属材料的组织结构和性能。

实验材料和设备：

1. 不同金属材料样品（如钢、铝、铜等）

2. 金相切割机

3. 金相打磨机

4. 金相腐蚀液（如酸性腐蚀液、碱性腐蚀液等）

5. 金相染色液（如酸性染色液、碱性染色液等）

6. 金相显微镜

实验步骤：

1. 样品制备：

a. 将不同金属材料样品切割成适当大小的块状。

b. 使用金相打磨机对样品进行打磨，从粗磨到细磨，直至样品表面光洁。

c. 清洗样品，去除打磨过程中产生的污垢和金属粉末。

2. 腐蚀处理：

a. 将样品浸泡在适当的金相腐蚀液中，根据需要选择酸性或碱性腐蚀液。

b. 根据材料的不同，腐蚀时间也会有所不同，一般需要几分钟到几个小时。 c. 将腐蚀后的样品取出，用水冲洗干净，并用酒精吹干。

3. 染色处理：

a. 将腐蚀后的样品浸泡在适当的金相染色液中，根据需要选择酸性或碱性染色液。

b. 染色时间一般为几分钟到几十分钟，根据需要可适当延长。

c. 将染色后的样品取出，用水冲洗干净，并用酒精吹干。

4. 显微镜观察：

a. 将染色后的样品放置在金相显微镜上，调节显微镜的放大倍数和焦距。

b. 观察样品的组织结构、晶粒大小、相变等特征，并进行记录和分析。

c. 可以使用摄影设备拍摄样品的显微照片，以便后续分析和报告。

实验结果与分析：

通过金相制备技术，我们成功地观察和分析了不同金属材料的组织结构和性能。在显微镜下，我们可以清晰地看到样品的晶粒形态、晶界、夹杂物等。不同金属材料的晶粒大小和形状有所差异，这与其原子排列和晶体结构有关。同时，我们还可以观察到样品中的相变现象，如相界移动、晶粒长大等。这些观察结果对于研究金属材料的性能和加工工艺具有重要意义。

金相综合实验报告

实验名称: 碳钢成分-工艺-组织-性能综合分析实验

专 业: 材料科学与工程

班 级: 材料11（1）

指导老师： 席生岐 高圆

小组组长: 仇程希

小组成员：齐慧媛 李敏 朱婧 王艳姿 闫士琪 陈长龙

黄忠鹤 郭晓波 丁江 蒋经国 庞小通 林乐

二〇一四年四月三日

一、 实验目的

1.了解碳钢热处理工艺操作；

2.学会使用洛氏硬度计测量材料的硬度性能值；

3.利用数码显微镜获取金相组织图像，掌握热处理后钢的金相组织分析方法；

4.探讨淬火温度、淬火冷却速度、回火温度对45和T12钢的组织和性能（硬度）

的影响；

5.巩固课堂教学所学相关专业知识，体会材料的成分—工艺—组织—性能之间关

系。

二、 实验内容

1.进行45和T12钢试样退火、正火、淬火、回火热处理，工艺规范参考相关资料；

2.用洛氏硬度计测定试样热处理试样前后的硬度；

3.制备所给表中样品的金相试样，观察并获取其显微组织图像；

4.对照金相图谱，分析探讨本次实验可能得到的典型组织：片状珠光体、片状马

氏体、板条状马氏体、回火马氏体、回火托氏体、回火索氏体等的金相特征。

三、 实验原理

热处理是一种很重要的金属加工工艺方法。热处理的主要目的是改变钢的性

能，热处理工艺的特点是将钢加热到一定温度，经一定时间保温，然后以某种速

度冷却下来，从而达到改变钢的性能的目的。研究非平衡热处理组织，主要是根

据过冷奥氏体等温转变曲线来确定。

热处理之所以能使钢的性能发生显著变化，主要是由于钢的内部组织结构发

生了的一系列的变化。采用不同的热处理工艺，将会使钢得到不同的组织结构，

从而获得所需要的性能。

钢的热处理基本工艺方法可分为退火、正火、淬火和回火等。

(一)碳钢热处理工艺

1.加热温度

亚共析钢加热温度一般为Ac3+30-50℃，过共析钢加热温度一般为Ac 1＋

30-50℃（淬火）或Acm+50-100℃（正火）。

淬火后回火温度有三种，即：低温回火（150-250℃）、中温回火（350-500℃）、高温回火（500-650℃）。实际生产中可根据钢种及要求作适当调整。
