铸铁的金相组织观察

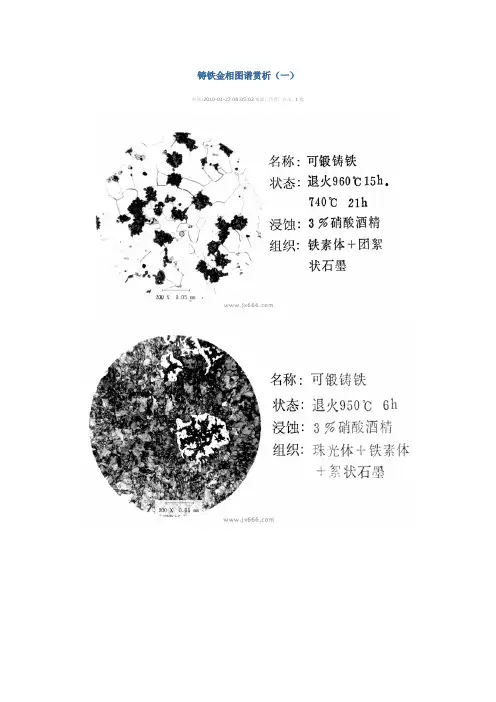

铸铁金相图谱赏析（一）时间:2010-01-23 08:05:02来源:作者:点击: 1次铸铁金相图谱赏析（二）时间:2010-01-23 10:59:27来源:作者:点击: 1次铸铁金相图谱赏析（三）时间:2010-01-23 11:01:59来源:中国金相网作者:点击: 1次金相组织解析时间:2009-12-01 19:36:11来源:作者:点击: 247次金相组织,用金相方法观察到的金属及合金的内部组织.可以分为:1.宏观组织.2.显微组织.金相即金相学，就是研究金属或合金内部结构的科学。

不仅如此，它还研究当外界条件或内在因素改变时，对金属或合金内部结构的影响。

所谓外部条件就是指温度、加工变形、浇注情况等。

所谓内在因素主要指金属或合金的化学成分。

金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。

1.奥氏体－碳与合金元素溶解在γ-fe中的固溶体，仍保持γ-fe的面心立方晶格。

晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处2.铁素体－碳与合金元素溶解在α-fe中的固溶体。

亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3.渗碳体－碳与铁形成的一种化合物。

在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。

过共析钢冷却时沿acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。

铁碳合金冷却到ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4.珠光体－铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。

珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

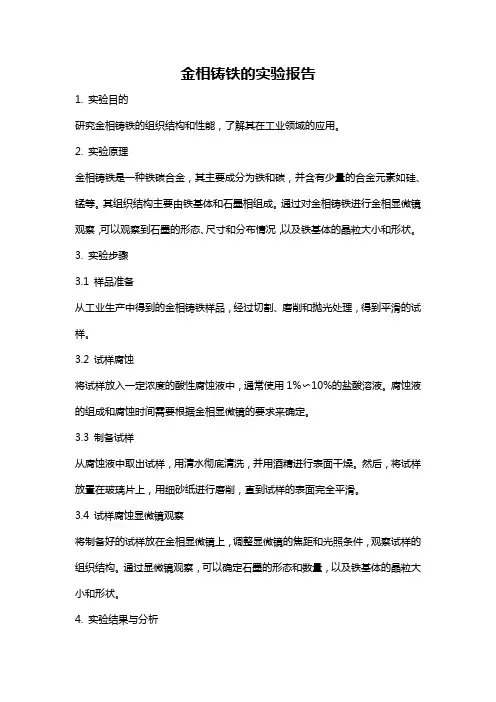

金相铸铁的实验报告1. 实验目的研究金相铸铁的组织结构和性能，了解其在工业领域的应用。

2. 实验原理金相铸铁是一种铁碳合金，其主要成分为铁和碳，并含有少量的合金元素如硅、锰等。

其组织结构主要由铁基体和石墨相组成。

通过对金相铸铁进行金相显微镜观察，可以观察到石墨的形态、尺寸和分布情况，以及铁基体的晶粒大小和形状。

3. 实验步骤3.1 样品准备从工业生产中得到的金相铸铁样品，经过切割、磨削和抛光处理，得到平滑的试样。

3.2 试样腐蚀将试样放入一定浓度的酸性腐蚀液中，通常使用1%〜10%的盐酸溶液。

腐蚀液的组成和腐蚀时间需要根据金相显微镜的要求来确定。

3.3 制备试样从腐蚀液中取出试样，用清水彻底清洗，并用酒精进行表面干燥。

然后，将试样放置在玻璃片上，用细砂纸进行磨削，直到试样的表面完全平滑。

3.4 试样腐蚀显微镜观察将制备好的试样放在金相显微镜上，调整显微镜的焦距和光照条件，观察试样的组织结构。

通过显微镜观察，可以确定石墨的形态和数量，以及铁基体的晶粒大小和形状。

4. 实验结果与分析通过金相显微镜观察，我们观察到金相铸铁试样的组织结构较为典型。

在试样中，石墨相以颗粒状或片状分布，并呈现出不同的形状和大小。

铁基体的晶粒大小也不同，有的较大，有的较小。

根据观察结果，我们可以推断金相铸铁试样的制造工艺和冷却条件。

石墨相的形态和分布情况，与试样的碳等合金元素的含量和冷却速度有关。

铁基体的晶粒大小和形状，则受到铁铸件的凝固速率和冷却速度的影响。

5. 实验总结通过本次实验，我们掌握了金相铸铁的制备工艺和金相显微镜的观察方法。

通过金相显微镜观察，我们了解了金相铸铁试样的组织结构，并对其制造工艺和性能进行了初步分析。

金相铸铁在工业领域有着广泛的应用，例如汽车发动机、机械设备等。

掌握金相铸铁的组织结构和性能对于优化产品设计和生产工艺具有重要意义。

6. 参考文献- [1] 王志彪，邵叶良. 材料及其实验室金相显微镜[M]. 湖南大学出版社, 2009. - [2] 张平，许伟. 材料学实验指导[M]. 清华大学出版社, 2010.以上为本次实验的金相铸铁实验报告，感谢您的阅读。

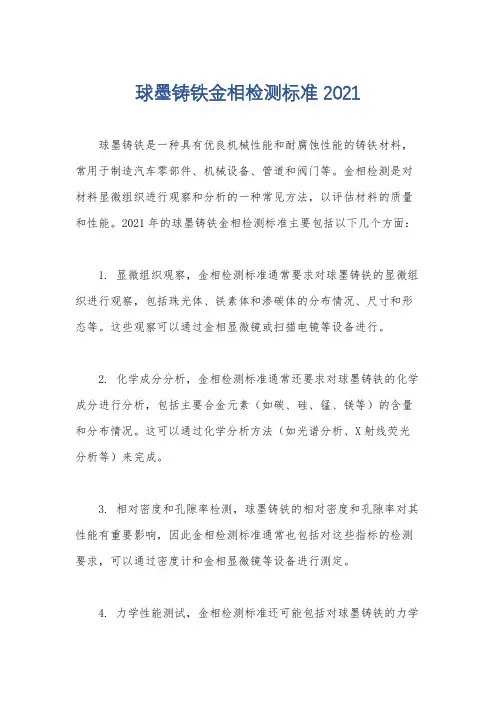

球墨铸铁金相检测标准2021
球墨铸铁是一种具有优良机械性能和耐腐蚀性能的铸铁材料，常用于制造汽车零部件、机械设备、管道和阀门等。

金相检测是对材料显微组织进行观察和分析的一种常见方法，以评估材料的质量和性能。

2021年的球墨铸铁金相检测标准主要包括以下几个方面：
1. 显微组织观察，金相检测标准通常要求对球墨铸铁的显微组织进行观察，包括珠光体、铁素体和渗碳体的分布情况、尺寸和形态等。

这些观察可以通过金相显微镜或扫描电镜等设备进行。

2. 化学成分分析，金相检测标准通常还要求对球墨铸铁的化学成分进行分析，包括主要合金元素（如碳、硅、锰、镁等）的含量和分布情况。

这可以通过化学分析方法（如光谱分析、X射线荧光分析等）来完成。

3. 相对密度和孔隙率检测，球墨铸铁的相对密度和孔隙率对其性能有重要影响，因此金相检测标准通常也包括对这些指标的检测要求，可以通过密度计和金相显微镜等设备进行测定。

4. 力学性能测试，金相检测标准还可能包括对球墨铸铁的力学
性能进行测试，如拉伸强度、硬度、冲击韧性等指标的测定，以评估材料的强度和韧性。

总的来说，球墨铸铁金相检测标准旨在通过对材料显微组织、化学成分、密度、孔隙率和力学性能等方面的检测和分析，全面评估球墨铸铁的质量和性能，确保其符合相关标准要求，以满足不同工程和应用的需要。

具体的标准文件可以参考国家标准化管理委员会发布的相关标准文献，以获取最新的标准要求和测试方法。

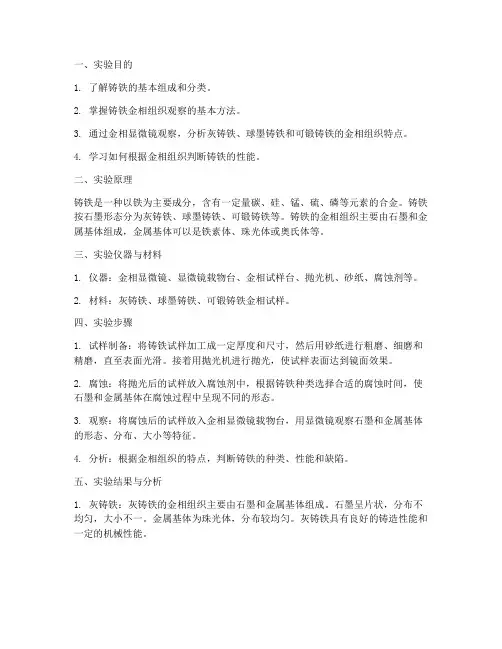

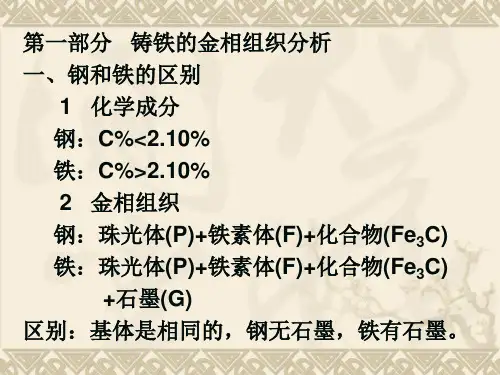

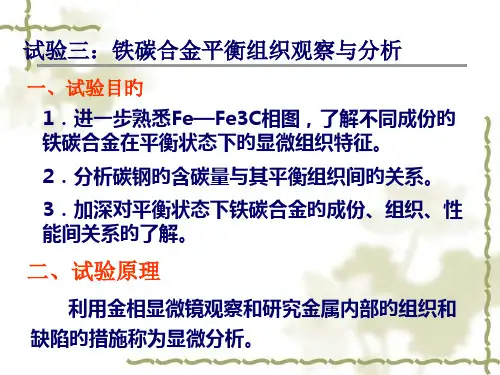

一、实验目的1. 了解铸铁的基本组成和分类。

2. 掌握铸铁金相组织观察的基本方法。

3. 通过金相显微镜观察，分析灰铸铁、球墨铸铁和可锻铸铁的金相组织特点。

4. 学习如何根据金相组织判断铸铁的性能。

二、实验原理铸铁是一种以铁为主要成分，含有一定量碳、硅、锰、硫、磷等元素的合金。

铸铁按石墨形态分为灰铸铁、球墨铸铁、可锻铸铁等。

铸铁的金相组织主要由石墨和金属基体组成，金属基体可以是铁素体、珠光体或奥氏体等。

三、实验仪器与材料1. 仪器：金相显微镜、显微镜载物台、金相试样台、抛光机、砂纸、腐蚀剂等。

2. 材料：灰铸铁、球墨铸铁、可锻铸铁金相试样。

四、实验步骤1. 试样制备：将铸铁试样加工成一定厚度和尺寸，然后用砂纸进行粗磨、细磨和精磨，直至表面光滑。

接着用抛光机进行抛光，使试样表面达到镜面效果。

2. 腐蚀：将抛光后的试样放入腐蚀剂中，根据铸铁种类选择合适的腐蚀时间，使石墨和金属基体在腐蚀过程中呈现不同的形态。

3. 观察：将腐蚀后的试样放入金相显微镜载物台，用显微镜观察石墨和金属基体的形态、分布、大小等特征。

4. 分析：根据金相组织的特点，判断铸铁的种类、性能和缺陷。

五、实验结果与分析1. 灰铸铁：灰铸铁的金相组织主要由石墨和金属基体组成。

石墨呈片状，分布不均匀，大小不一。

金属基体为珠光体，分布较均匀。

灰铸铁具有良好的铸造性能和一定的机械性能。

2. 球墨铸铁：球墨铸铁的金相组织主要由球状石墨和金属基体组成。

球状石墨呈球形，分布均匀，大小一致。

金属基体为珠光体，分布较均匀。

球墨铸铁具有较高的强度、塑性和韧性，广泛应用于汽车、机床、矿山等领域。

3. 可锻铸铁：可锻铸铁的金相组织主要由石墨和金属基体组成。

石墨呈团絮状，分布均匀，大小一致。

金属基体为铁素体，分布较均匀。

可锻铸铁具有较高的塑性和韧性，适用于制造要求较高塑性和韧性的零件。

六、实验总结通过本次实验，我们掌握了铸铁金相组织观察的基本方法，了解了灰铸铁、球墨铸铁和可锻铸铁的金相组织特点。

铸铁金相图谱赏析（一）铸铁金相图谱赏析（二）铸铁金相图谱赏析（三）金相组织解析金相组织,用金相方法观察到的金属及合金的内部组织.可以分为:1.宏观组织.2.显微组织.金相即金相学，就是研究金属或合金内部结构的科学。

不仅如此，它还研究当外界条件或内在因素改变时，对金属或合金内部结构的影响。

所谓外部条件就是指温度、加工变形、浇注情况等。

所谓内在因素主要指金属或合金的化学成分。

金相组织是反映金属金相的具体形态，如马氏体，奥氏体，铁素体，珠光体等等。

1.奥氏体－碳与合金元素溶解在γ-fe中的固溶体，仍保持γ-fe的面心立方晶格。

晶界比较直，呈规则多边形；淬火钢中残余奥氏体分布在马氏体间的空隙处2.铁素体－碳与合金元素溶解在α-fe中的固溶体。

亚共析钢中的慢冷铁素体呈块状，晶界比较圆滑，当碳含量接近共析成分时，铁素体沿晶粒边界析出。

3.渗碳体－碳与铁形成的一种化合物。

在液态铁碳合金中，首先单独结晶的渗碳体（一次渗碳体）为块状，角不尖锐，共晶渗碳体呈骨骼状。

过共析钢冷却时沿acm线析出的碳化物（二次渗碳体）呈网结状，共析渗碳体呈片状。

铁碳合金冷却到ar1以下时，由铁素体中析出渗碳体（三次渗碳体），在二次渗碳体上或晶界处呈不连续薄片状。

4.珠光体－铁碳合金中共析反应所形成的铁素体与渗碳体的机械混合物。

珠光体的片间距离取决于奥氏体分解时的过冷度。

过冷度越大，所形成的珠光体片间距离越小。

在a1~650℃形成的珠光体片层较厚，在金相显微镜下放大400倍以上可分辨出平行的宽条铁素体和细条渗碳体，称为粗珠光体、片状珠光体，简称珠光体。

在650~600℃形成的珠光体用金相显微镜放大500倍，从珠光体的渗碳体上仅看到一条黑线，只有放大1000倍才能分辨的片层，称为索氏体。

在600~550℃形成的珠光体用金相显微镜放大500倍，不能分辨珠光体片层，仅看到黑色的球团状组织，只有用电子显微镜放大10000倍才能分辨的片层称为屈氏体。

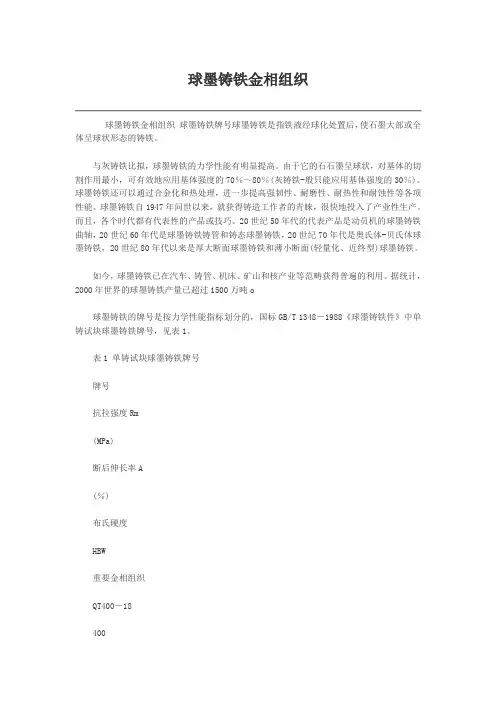

球墨铸铁金相组织球墨铸铁金相组织球墨铸铁牌号球墨铸铁是指铁液经球化处置后，使石墨大部或全体呈球状形态的铸铁。

与灰铸铁比拟，球墨铸铁的力学性能有明显提高。

由于它的石石墨呈球状，对基体的切割作用最小，可有效地应用基体强度的70％～80％(灰铸铁-般只能应用基体强度的30％)。

球墨铸铁还可以通过合金化和热处理，进一步提高强韧性、耐磨性、耐热性和耐蚀性等各项性能。

球墨铸铁自1947年问世以来，就获得铸造工作者的青睐，很快地投入了产业性生产。

而且，各个时代都有代表性的产品或技巧。

20世纪50年代的代表产品是动员机的球墨铸铁曲轴，20世纪60年代是球墨铸铁铸管和铸态球墨铸铁，20世纪70年代是奥氏体-贝氏体球墨铸铁，20世纪80年代以来是厚大断面球墨铸铁和薄小断面(轻量化、近终型)球墨铸铁。

如今，球墨铸铁已在汽车、铸管、机床、矿山和核产业等范畴获得普遍的利用。

据统计，2000年世界的球墨铸铁产量已超过1500万吨o球墨铸铁的牌号是按力学性能指标划分的，国标GB/T 1348－1988《球墨铸铁件》中单铸试块球墨铸铁牌号，见表1。

表1 单铸试块球墨铸铁牌号牌号抗拉强度Rm(MPa)断后伸长率A(％)布氏硬度HBW重要金相组织QT400－1840018130～180铁素体QT400－15 40015130～180铁素体QT450－10 45010160～210铁素体QT500－7 5007170～230铁素体+珠光体QT600－3 6003190～270珠光体+铁素体QT700－27002225～305珠光体QT800－28002245～335珠光体或回火组织QT900－29002280～360贝氏体或回火组织球墨铸铁中常见的石墨形态有球状、团状、开花、蠕虫、枝晶等几类。

其中，最具代表性的形态是球状。

在光学显微镜下察看球状石墨，低倍时，外形近似圆形；高倍时，为多边形，呈辐射状，构造清楚。

经深腐化的试样在SEM中视察，球墨表面不光滑，起伏不平，形成一个个泡状物。

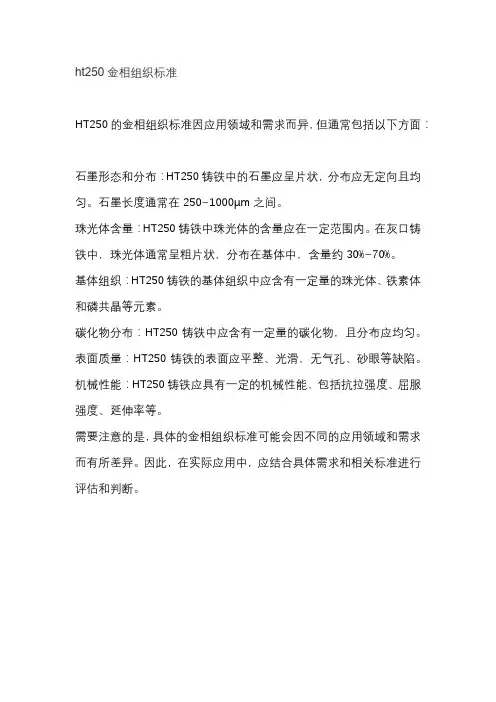

ht250金相组织标准
HT250的金相组织标准因应用领域和需求而异，但通常包括以下方面：
石墨形态和分布：HT250铸铁中的石墨应呈片状，分布应无定向且均匀。

石墨长度通常在250~1000μm之间。

珠光体含量：HT250铸铁中珠光体的含量应在一定范围内。

在灰口铸铁中，珠光体通常呈粗片状，分布在基体中，含量约30%~70%。

基体组织：HT250铸铁的基体组织中应含有一定量的珠光体、铁素体和磷共晶等元素。

碳化物分布：HT250铸铁中应含有一定量的碳化物，且分布应均匀。

表面质量：HT250铸铁的表面应平整、光滑，无气孔、砂眼等缺陷。

机械性能：HT250铸铁应具有一定的机械性能，包括抗拉强度、屈服强度、延伸率等。

需要注意的是，具体的金相组织标准可能会因不同的应用领域和需求而有所差异。

因此，在实际应用中，应结合具体需求和相关标准进行评估和判断。

铸件金相检验标准一、引言本文档旨在规定铸件金相检验的标准和方法，以确保铸件的质量和性能符合相关要求。

通过实施本标准，可以有效地评估铸件的金相组织，从而对其力学性能、耐腐蚀性、耐磨性等方面进行预测和评估。

二、适用范围本标准适用于各种铸造合金，包括铸钢、铸铁、有色金属等。

对于特殊合金和复杂铸件，可参照本标准并结合相关材料标准和试验方法进行金相检验。

三、金相检验一般规定1. 金相检验人员应具备相关专业知识和技能，并按照相关规定进行培训和考核，以确保检验结果的准确性和可靠性。

2. 金相检验应采用合适的磨具、砂纸、抛光剂等器材，以确保试样表面平整、光滑，无划痕和污渍。

3. 试样制备过程中应尽量避免产生热变形和组织变化，如需加热处理时，应严格控制温度和时间。

4. 金相显微镜应调整至合适倍率，以观察到清晰的组织结构和晶粒形貌。

必要时可采用光学显微镜或扫描电子显微镜辅助观察。

5. 金相检验应按照相关标准进行定量和定性分析，如需进行其他测试项目，可参照相关材料标准和试验方法进行。

四、铸钢金相检验标准1. 宏观检验：观察铸件表面和断口，应无严重表面缺陷和裂纹。

断口应呈现出明显的金属光泽，无严重氧化现象。

2. 显微组织检验：观察铸钢的晶粒形貌和碳化物分布情况。

晶粒度应符合相关标准要求，碳化物应分布均匀，无大颗粒碳化物聚集现象。

3. 夹杂物检验：观察铸钢中的夹杂物。

夹杂物应尽量小而圆，分布均匀，无大块夹杂物集中现象。

4. 硬度测试：按照相关标准进行硬度测试，硬度值应符合相关要求。

5. 韧性测试：通过冲击试验等方法测试铸钢的韧性，以评估其在冲击荷载下的性能。

五、铸铁金相检验标准1. 宏观检验：观察铸件的表面和断口，应无严重表面缺陷和裂纹。

断口应呈现出明显的金属光泽，无严重氧化现象。

同时检查石墨分布情况，石墨应分布均匀，无大颗粒石墨聚集现象。

2. 显微组织检验：观察铸铁的晶粒形貌和碳化物分布情况。

晶粒度应符合相关标准要求，碳化物应分布均匀，无大颗粒碳化物聚集现象。

灰铸铁金相检验标准灰铸铁是一种广泛用于机械制造的铸铁材料，其性能直接关系到零部件的质量和使用寿命。

金相检验是对灰铸铁材料进行质量检测的重要手段，通过金相检验可以了解材料的组织结构、缺陷情况和性能特点，为生产工艺和质量控制提供重要依据。

本文将介绍灰铸铁金相检验的标准内容和要点，以便于相关人员进行准确、规范的检验工作。

一、金相检验的目的。

灰铸铁金相检验的主要目的是了解材料的组织结构和性能特点，包括晶粒大小、石墨形态、基体组织、缺陷情况等。

通过金相检验可以评定材料的组织均匀性、强度和硬度等性能指标，为材料的选用和工艺设计提供依据。

二、金相检验的标准。

1. 样品的制备，样品的制备是金相检验的第一步，样品的制备质量直接关系到检验结果的准确性。

样品的制备应符合相关标准要求，包括样品的切割、研磨、腐蚀和清洗等步骤。

2. 显微组织观察，金相检验的核心是对样品的显微组织进行观察和分析。

观察时应选取代表性的区域，包括铁素体、珠光体、渗碳体和石墨等组织结构，以了解材料的组织均匀性和形貌特征。

3. 组织定量分析，除了显微组织观察外，金相检验还需要对组织结构进行定量分析，包括晶粒大小、石墨形态、基体组织比例等参数的测定，以便于对材料性能进行评定。

4. 缺陷检测，金相检验还需要对材料的缺陷情况进行检测，包括气孔、夹杂、裂纹等缺陷的类型和分布情况，以评定材料的质量状况。

三、金相检验的要点。

1. 样品的制备应符合标准要求，避免制备过程对样品组织结构的影响。

2. 显微组织观察时应选取代表性的区域，避免观察结果的片面性和不准确性。

3. 组织定量分析需要准确的测试方法和仪器设备，以确保分析结果的准确性和可靠性。

4. 缺陷检测需要综合运用不同的检测方法，对材料的缺陷进行全面、深入的分析。

四、金相检验的意义。

灰铸铁金相检验是对材料质量进行评定的重要手段，通过金相检验可以了解材料的组织结构、性能特点和缺陷情况，为材料的选用和工艺设计提供依据。

蠕墨铸铁腐蚀后金相组织蠕墨铸铁是一种常见的铸铁材料，具有优良的机械性能和耐腐蚀性能。

然而，长期使用后，蠕墨铸铁可能会出现腐蚀现象，导致金相组织发生变化。

本文将探讨蠕墨铸铁腐蚀后金相组织的变化及其影响。

首先，我们需要了解什么是金相组织。

金相组织是指材料内部的晶粒结构和相分布情况。

在正常情况下，蠕墨铸铁的金相组织主要由球状石墨和铁基体组成。

球状石墨可以提高材料的韧性和抗拉强度，而铁基体则提供了材料的强度和硬度。

然而，在一些特殊环境下，如高温、潮湿或酸碱介质中，蠕墨铸铁可能会发生腐蚀。

这种腐蚀会导致金相组织发生变化。

首先，球状石墨可能会被侵蚀或溶解，从而减少了材料的韧性和抗拉强度。

其次，在腐蚀过程中，铁基体可能会发生晶粒的生长和析出，导致材料的强度和硬度下降。

蠕墨铸铁腐蚀后金相组织的变化对材料的性能产生了重要影响。

首先，由于球状石墨的减少，材料的韧性和抗拉强度降低，使其更容易发生断裂。

其次，铁基体的晶粒生长和析出会导致材料的强度和硬度下降，使其更容易受到外部力量的破坏。

为了减少蠕墨铸铁腐蚀后金相组织变化带来的影响，可以采取一些措施。

首先，在设计阶段选择合适的材料，并根据使用环境选择合适的防护措施。

例如，在高温环境中使用耐高温涂层或合金材料来保护蠕墨铸铁。

其次，在使用过程中定期进行维护和保养，及时清除表面污垢和修复损坏部位。

总之，蠕墨铸铁在长期使用后可能会发生腐蚀现象，导致金相组织发生变化。

这种变化会对材料的性能产生重要影响，降低了材料的韧性、抗拉强度、强度和硬度。

为了减少这种影响，我们可以在设计和使用过程中采取相应的防护措施。

只有这样，才能保证蠕墨铸铁的长期稳定使用。

球墨铸铁,金相报告
球墨铸铁是一种具有高强度、耐磨性和耐腐蚀性的合金材料，属于铸铁的一种。

它的特点是铸件后球化处理，使铸件表面得到球状的石墨组织，形成球墨铸铁。

球墨铸铁中的球状石墨颗粒能使铸件具有良好的弹性、抗震性和不易断裂等优点。

本次实验的球墨铸铁样品采用经过球化处理的球墨铸铁，研究样品的金相组织结构和宏观性能。

实验目的是为了分析球墨铸铁的特点及性能，并为其在工业生产中的应用提供参考。

实验过程中，采用金相显微镜对球墨铸铁样品进行了观察和分析。

经过观察，球墨铸铁的基体为铁素体，表面布满球状的石墨颗粒。

石墨颗粒分布均匀，大小不等，其中较大的石墨颗粒可能会影响材料的强度和韧性。

从金相显微镜照片中可以看到，球墨铸铁在球状石墨的作用下，具有较高的韧性和塑性，这是铸铁材料中其它种类所不具备的。

接下来，进行了宏观性能测试，测试了球墨铸铁的拉伸强度和硬度。

实验结果显示，球墨铸铁的拉伸强度为320MPa，硬度为180HBS。

球墨铸铁的高拉伸强度和硬度使其具有较高的耐磨性和耐腐蚀性，可用于各种机械零件等。

总的来说，球墨铸铁具有高强度、较高的韧性和塑性、耐磨性和耐腐蚀性等优点。

虽然球墨铸铁中石墨颗粒大小不一，但是由于其表面是球状的石墨组织，使得其具有相对较高的韧性和塑性。

因此，球墨铸铁在工业生产中具有广泛的应用前景，可用于制造机械零件、汽车零部件、水泵、风力发电机等。
