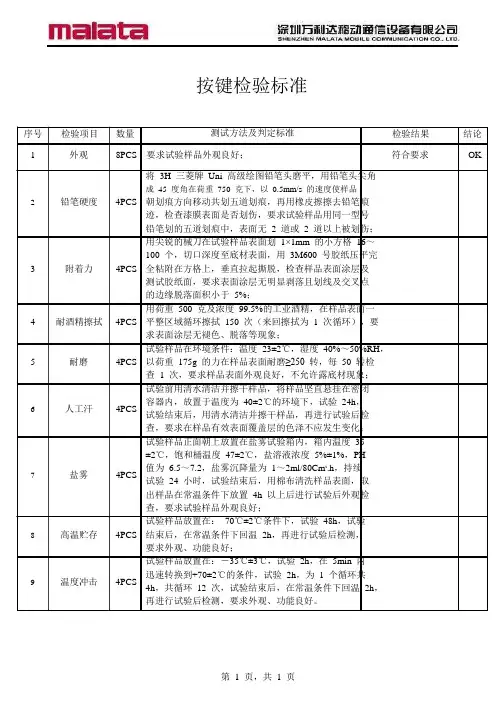

按键可靠性试验规范

序号

检验项目

数量

按键检验标准

测试方法及判定标准

检验结果

结论

1

外观

8PCS 要求试验样品外观良好；

将 3H 三菱牌 Uni 高级绘图铅笔头磨平，用铅笔头尖角

成 45 度角在荷重 750 克下，以 0.5mm/s 的速度使样品

符合要求

OK

2 铅笔硬度 4PCS 朝划痕方向移动共划五道划痕，再用橡皮擦擦去铅笔痕

迹，检查漆膜表面是否划伤，要求试验样品用同一型号

铅笔划的五道划痕中，表面无 2 道或 2 道以上被划伤；

用尖锐的械刀在试验样品表面划 1×1mm 的小方格 16～

100 个，切口深度至底材表面，用 3M600 号胶纸压平完

3 附着力 4PCS 全粘附在方格上，垂直拉起撕脱，检查样品表面涂层及

测试胶纸面，要求表面涂层无明显剥落且划线及交叉点

的边缘脱落面积小于 5%；

用荷重 500 克及浓度 99.5%的工业酒精，在样品表面一

4 耐酒精擦拭 4PCS 平整区域循环擦拭 150 次（来回擦拭为 1 次循环），要

求表面涂层无褪色、脱落等现象；

试验样品在环境条件：温度 23±2℃，湿度 40%～50%RH，

5

6

7 耐磨

人工汗

盐雾 4PCS

4PCS

4PCS 以荷重 175g 的力在样品表面耐磨≥250 转，每 50 转检

查 1 次，要求样品表面外观良好，不允许露底材现象；

试验前用清水清洁并擦干样品，将样品坚直悬挂在密闭

容器内，放置于温度为 40±2℃的环境下，试验 24h，

试验结束后，用清水清洁并擦干样品，再进行试验后检

查，要求在样品有效表面覆盖层的色泽不应发生变化；

试验样品正面朝上放置在盐雾试验箱内，箱内温度 35

±2℃，饱和桶温度 47±2℃，盐溶液浓度 5%±1%，PH

值为 6.5～7.2，盐雾沉降量为 1～2ml/80Cm2.h，持续

试验 24 小时，试验结束后，用棉布清洗样品表面，取

xxxxx有限公司

文件名称 “按键（钮）”类检验规范 文件编号 3-PE-34

制定日期 20xx-xx-xx 版本 1.0 页 次 1-2

材料名称 按键（KEY/KNOB） 机种系列 适用于各机种

料 号 BPK/BRK 成品客户 通用

NO. 检验

项目 检查

方式 规格要求 缺点描述 判定

CRI MAJ MIN

一、 包装 目视 A. 包装箱物料标识清楚正确，不得涂改，且与实物一致； 标识不清，涂改； ˇ

标识错误，短装，混装； ˇ

B. 产品需用纸巾PE袋或PE胶盒中包装或按要求能保护材料； 未按要求包装，产品之间相互接触和摩擦，导致产品刮花、擦伤、变形； ˇ

C. 层与层之间需用隔板隔开； 未用隔板隔开，导致产品刮伤、变形散 ˇ

D. 包装箱完好； 包装箱变形、脏污、破损 ˇ

二、 外观 目视 A. 颜色参照工程样品； 颜色差异；印刷异色

ˇ B. 按键（钮）部品其他结构部位不可有外观和结构缺陷； 按键（钮）缺胶、披锋、变形、断裂、多胶,变形等影响组装功能及外观；

C.. 按键（钮）部品外表面无残缺且外观完好； 表面缩水、模印、粘胶、划伤、气纹、结合线等； ˇ

D.丝印字体颜色与要求相符；丝印外观符合要求； 印刷字体大小不符，断线，不全，狗牙，边缘锯齿，印刷错误等不良； ˇ

三， 性能 酒精试验

测试 用棉布沾有95％浓度的酒精以500g力，1秒种来回一次，以30mm/s往返的速度磨擦:25次； 棉布上有油印、油漆变色；印刷字体模糊或掉落现象； ˇ

一般粘附性试验 将专用3M胶纸紧贴于表面，用力按贴胶纸3次，再以90度方向迅速拉起。同一位置连续重复5次试验（胶纸不可重复使用，每次只可使用一次）； 表面油漆脱落；印刷字体脱落； ˇ

四、 环 保

标 识 目 视 外箱须按要求粘贴环保标识 无环保标识或漏贴标识 ˇ

环保资

料期限 查 询

目录

1.0目录……………………………………………………………………………………….…………1

2.0目的…………………………………………………………………………………….……………2

3.0范围…………………………………………………………………………….……………………2

4.0检验……………………………………………………………………….…………………………2

4.1抽样标准……………………………………………………………………………………….…2

4.2缺陷定义…………………………………………………………………………………………2

4.3检验工具制具仪器设备 ………………………………..……………………………………….2

4.4检验判定………………………………………………………………………………………….3

4.4.1包装…………………………………………………………………………………………..4

4.4.2丝印…………………………………………………………… …………………………….4

4.4.3外观………………...……..………………………………………………………………….4

4.4.4材质………………...……..………………………………………………………………….4

4.4.5尺寸测量…………...……..………………………………………………………………….4

4.4.6电性能测试………...……..………………………………………………………………….4

4.4.7试装匹配…………...……..………………………………………………………………….4

4.4.8. 可靠性测试. ……..……..………………………… ……………………………………….4

4.4.9 XRP Rohs测试 …...……..………………………………………………………………….5

5.0参考文件..…...……..……………………….. …………………………………………………….5

德信诚培训网

更多免费资料下载请进： 好好学习社区 按键开关承认规范

1.目的

本文主要规范公司在进行按键开关承认时要求供应商提供的承认书所函盖的项目及信赖性试验项目的条件、样品数。

2.范围

本文适用于承认新导入各种型号的按键开关

3.职责

QA部门为本文件之权责单位，责权主管负责本档之管制，并确保供应商提交承认的样品满足本文件之试验条件并提供相关的报告。

4． 器件承认书包含项目明细

4.1产品图纸

4.2产品特性规格

4.3材质清单

4.4安规测试报告

4.5 ROHS、REACH测试报告

4.6信赖性测试项目

5． 检验条件：

温度：23℃（+5，-5）

相对湿度：60%（+15%，-10%）

距离：人眼与产品表面的距离为300—350mm。

时间：检测量面和其它不超过8s；

每件检查总时间不超过30s（除首件）。 德信诚培训网

更多免费资料下载请进： 好好学习社区 位置：检视面与桌面成45°；上下左右转动15°

照明：100W冷白荧光灯，电池表面500-- 550mm（照度达500～550Lux）。

6． 检验规范

测试类别 测试项目 测试描述 样品数量 测试设备

外观 按键本体、手柄 胶体、手柄颜色符合规格要求，外覆盖金属体配合紧密 5 目视检查

引脚 引脚表面层处理符合要求，无氧化,无变形

环境模拟试验 高温高湿存储试验 将开关放置在温度为95℃，湿度为95%RH 的环境下存储96小时，实验结束在常温下恢复2小时，外观应该物变形，爆裂，性能正常 5 高温高湿环境试验箱

高低温冲击试验 将开关放置在-30℃环境下存储30分钟后转换至70℃环境下存储30分钟，再从70℃转换至-30℃环境下存储30分钟，重复以上动作120次，实验结束后，外观应该无变形，爆裂，性能正常 5 高低温冲击环境试验箱

高温存储试验 在高温95℃下连续放置48H，外观应该无变形，破损，性能正常 5 高温环境试验箱
