任务二 认识液压缸、液压泵与液压马达
课题 《认识液压缸、液压泵与液压马达》
授课时间 授课时数 4 课型 讲授
教学目标 1、理解液压缸的做功原理。
2、分析活塞式液压缸的典型结构、柱塞式液压缸的典型结构、双作用伸缩式液压缸的典型结构。（选学）
3、认识常见液压缸的图形符号。
4、认识单活塞杆的差动连接。
5、认识液压泵的工作原理，以及液压泵常用种类和图形符号。
6、了解外啮合齿轮泵的工作原理、叶片泵的工作原理、柱塞泵的工作原理。（选学）
7、了解轴向柱塞马达的工作原理、外啮合齿轮马达的工作原理、叶片马达的工作原理。（选学）
8、了解液压马达的图形符号。
9、培养学生的学习能力。
教学重点 1、理解液压缸的做功原理。
3、认识常见液压缸的图形符号。
4、认识单活塞杆的差动连接。
5、认识液压泵的工作原理，以及液压泵常用种类和图形符号。
6、了解液压马达的图形符号。
教学难点 1、理解液压缸的做功原理。
3、认识常见液压缸的图形符号。
4、认识单活塞杆的差动连接。
5、认识液压泵的工作原理，以及液压泵常用种类和图形符号。
学情分析 学生对液压缸、液压泵与液压马达比较陌生，需运用动态图、视频等讲解，会让学生学起来更轻松。
教学方法 讲解法、图示法、提问法等。
教学过程设计
教师活动 学生活动 设计意图
提问：液压千斤顶的工作原理是怎样的？
提问：机床工作台液压系统的工作原理是怎样的？
提问：液压传动系统有哪些组成部分？
提问：液压传动的特点有哪些？
一、液压缸
1、液压缸的做功原理
提问：液压缸做功原理是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：（1）液压传动的压力与推力（2）流量与速度
2、活塞式液压缸的典型结构（选学）
提问：活塞式液压缸的典型结构是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：（1）单作用活塞式液压缸的工作原理
（2）双作用活塞式液压缸的工作原理
任务一 分析液压传动系统的工作原理
课题 《分析液压传动系统的工作原理》
授课时间 授课时数 2 课型 讲授
教学目标 1、掌握液压传动系统的工作原理。
2、了解液压传动系统的组成部分和特点。
3、培养学生的学习能力。
教学重点 1、掌握液压传动系统的工作原理。
2、了解液压传动系统的组成部分和特点。
教学难点 1、掌握液压传动系统的工作原理。
2、了解液压传动系统的组成部分和特点。
学情分析 学生对液压传动比较陌生，需运用动态图、视频等讲解，会让学生学起来更轻松。
教学方法 讲解法、图示法、提问法等。
教学过程设计
教师活动 学生活动 设计意图
提问：棘轮机构由哪些主要组成部分？
提问：棘轮机构的类型有哪些？工作原理又是怎样的？
提问：棘轮机构的特点有哪些？一般用于哪些场合？
提问：槽轮机构主要有哪些组成部分？
提问：槽轮机构的工作原理是怎样的？
提问：槽轮机构的特点有哪些？
提问：不完全齿轮机构的工作原理是怎样的？
提问：不完全齿轮机构的特点有哪些？应用于哪些场合？
一、液压传动系统的工作原理
1、液压千斤顶的工作原理
提问：液压千斤顶的工作原理是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：液压千斤顶的工作原理。
2、机床工作台液压系统的工作原理
提问：机床工作台液压系统的工作原理是怎样的？
要求学生看教材，回答相应的问题。
讲解重点：机床工作台液压系统的工作原理。
二、液压传动系统的组成部分和特点
1、液压传动系统的组成部分
提问：液压传动系统有哪些组成部分？
要求学生看教材，回答相应的问题。
讲解重点：液压传动系统的组成部分。
2、液压传动的特点
提问：液压传动的特点有哪些？
要求学生看教材，回答相应的问题。
讲解重点：液压传动的优缺点。 学生回顾棘轮机构的知识，并回答问题。
学生看教材，自学液压千斤顶的工作原理，以及机床工作台液压系统的工作原理。
听教师讲解。
学生看教材，自学液压传动系统的组成部分和特点。
第一节 液压传动概述
4.1．1 液压传动概述
图4—1 液压千斤顶的工作原理图
液压千斤顶由杠杆1、小缸体2、小活塞3等组成的手动柱塞液压泵和由大活塞8、大缸体9等组成的 液压缸构成。
（一）工作原理
提起杠杆1使小活塞3向上移动，小活塞3下腔容积增大，形成局部真空，油箱12中的 油液在大气压力的 作用下，通过吸油管5推开单向阀7中的钢球，进入缸体9的 下腔，推动大活塞8将重物W举起。反复提压杠杆1，可使重物不断上升，达到起重的目的当工作完毕，打开截止阀11，缸体7下腔的油液通过管道10、阀11流回油箱，大活塞8在重物和自重作用下向下移动，回到原来位置。
工作原理：液压传动的工作原理是以油液为工作介质，依靠密封容积的变化来传递运动，依靠油液内部的压力来传递动力。
液压传动装置实质：一种能量转换装置，它可实现机械能与液压能之间的相互转换。
（二）液压系统的组成及其功用
组成部分 主要液压元件 作用
动力部分
液压泵 将机械能转化为液压能，推动执行元件运动
执行部分 液压缸、液压马达 将液压能转化为机械能，并输出直线或旋转运动
控制部分 各种控制阀 控制液体压力、流量和方向
辅助部分 油管、油箱、接头、滤油器等 输油、储油和过滤等
工作介质 油液 系统中的流动介质起传递能量、润滑作用
（三）液压传动的工作特点
优点 缺点 1、单位重量传递功率大，结构简单
2、调速范围宽，速度、扭矩、功率等均可实现无级调节
3、承载能力大
4、传动平稳，吸振能力强，便于实现频繁换向和过载保护
5、易于和其他方式联动，实现自动化
6、自润滑性好，元件寿命长
7、元件易实现系列化、标准化、通用化 1、制造精度和密封性能要求高
2、传动比不恒定
3、传动效率较低
4、温度的变化会影响其工作性能
5、空气进入会影响其运动的平稳性
6、维修和保养困难
（四）液压传动的发展
液压技术自18世纪末英国制成世界上第一台水压机起，已有近300年的历史。液压技术随着计算机技术的发展得到蓬勃发展，并渗透到各个工业领域中。当前液压技术正向高效率、高精度、高性能的方向迈进，液压元件向着体积小、质量轻、微型化和集成化方向发展，静压技术、交流液压等新兴液压技术正在开拓。可以预见，气压与液压技术将会继续获得飞速的发展，它在各个工业部门的应用越来越广泛。
任课教师 教研室主任 年 月 日

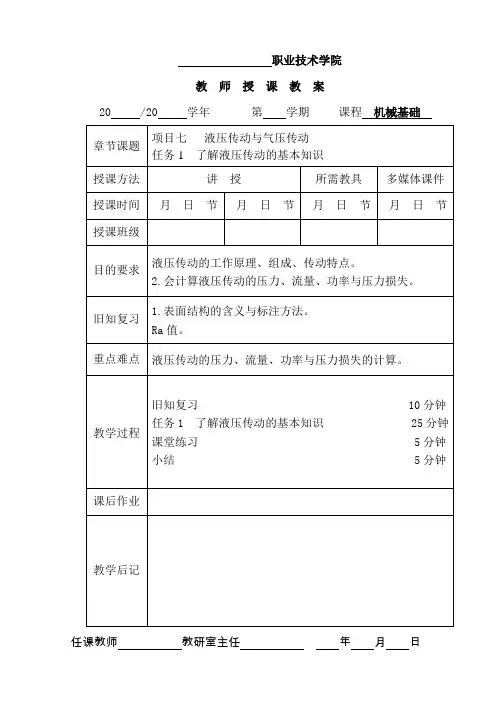

职业技术学院
教 师 授 课 教 案
20 /20 学年 第 学期 课程 机械基础
章节课题 项目七 液压传动与气压传动
任务1 了解液压传动的基本知识
授课方法 讲 授 所需教具 多媒体课件
授课时间 月 日 节 月 日 节 月 日 节 月 日 节
授课班级
目的要求 液压传动的工作原理、组成、传动特点。
2.会计算液压传动的压力、流量、功率与压力损失。
旧知复习 1.表面结构的含义与标注方法。
Ra值。
重点难点 液压传动的压力、流量、功率与压力损失的计算。
教学过程 旧知复习 10分钟
任务1 了解液压传动的基本知识 25分钟
课堂练习 5分钟
小结 5分钟
课后作业
教学后记
任课教师 教研室主任 年 月 日
职业技术学院授课教案附页 第 2 页
教学内容

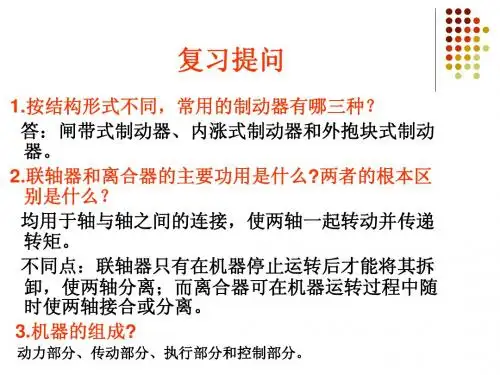

旧知复习：1.表面结构的含义与标注方法。
Ra值。
讲授新课： 项目七 液压传动与气压传动
任务1 了解液压传动的基本知识
一、液压传动的基本知识
2.液压传动系统的组成
一个完整的液压传动系统由四个部分组成：
（1）动力部分
动力部分是把机械能转换成液压能的动力装置。
(2) 执行部分
执行部分把液压能转换成机械能，驱动工作机构的执行装置。
