液压与气压传动教案第一章:液压与气压传动概述1.1 教学目标了解液压与气压传动的基本概念掌握液压与气压传动系统的应用领域理解液压与气压传动的工作原理1.2 教学内容液压与气压传动的定义液压与气压传动系统的应用领域液压与气压传动的工作原理1.3 教学方法讲授法:讲解液压与气压传动的基本概念和原理案例分析法:分析实际应用案例,让学生更好地理解液压与气压传动系统的应用1.4 教学评估课堂问答:检查学生对液压与气压传动基本概念的理解小组讨论:让学生通过讨论加深对液压与气压传动系统的应用领域的理解第二章:液压系统的基本元件2.1 教学目标了解液压系统的基本元件及其功能掌握液压系统的组成部分理解液压系统的工作原理2.2 教学内容液压泵的概念与分类液压缸的概念与分类液压控制阀的概念与分类2.3 教学方法讲授法:讲解液压系统的基本元件及其功能互动教学法:引导学生参与课堂讨论,加深对液压系统组成部分的理解2.4 教学评估课堂问答:检查学生对液压系统基本元件的理解小组讨论:让学生通过讨论加深对液压系统组成部分的认识第三章:液压系统的设计与计算3.1 教学目标掌握液压系统的设计原则和方法学会液压系统的计算方法能够应用液压系统的设计与计算解决实际问题3.2 教学内容液压系统的设计原则和方法液压系统的计算方法液压系统设计实例3.3 教学方法讲授法:讲解液压系统的设计原则和方法案例分析法:分析实际液压系统设计实例,让学生更好地理解液压系统的设计与计算方法3.4 教学评估课堂问答:检查学生对液压系统设计原则和方法的理解小组讨论:让学生通过讨论加深对液压系统设计与计算的应用能力第四章:气压传动系统的基本元件4.1 教学目标了解气压传动系统的基本元件及其功能掌握气压传动系统的组成部分理解气压传动系统的工作原理4.2 教学内容气压泵的概念与分类气压缸的概念与分类气压控制阀的概念与分类4.3 教学方法讲授法:讲解气压传动系统的基本元件及其功能互动教学法:引导学生参与课堂讨论,加深对气压传动系统组成部分的理解4.4 教学评估课堂问答:检查学生对气压传动系统基本元件的理解小组讨论:让学生通过讨论加深对气压传动系统组成部分的认识第五章:气压传动系统的应用5.1 教学目标了解气压传动系统的应用领域掌握气压传动系统在实际工程中的应用能够应用气压传动系统的知识解决实际问题5.2 教学内容气压传动系统的应用领域气压传动系统在实际工程中的应用案例5.3 教学方法讲授法:讲解气压传动系统的应用领域和实际工程中的应用案例案例分析法:分析实际应用案例,让学生更好地理解气压传动系统的应用5.4 教学评估课堂问答:检查学生对气压传动系统应用领域的理解小组讨论:让学生通过讨论加深对气压传动系统在实际工程中应用的认识第六章:液压系统的故障诊断与维护6.1 教学目标学习液压系统常见故障的诊断方法理解液压系统故障诊断的基本原则掌握液压系统的维护保养知识6.2 教学内容液压系统故障诊断的方法与步骤液压系统故障诊断的基本原则液压系统的维护保养措施6.3 教学方法讲授法:讲解液压系统故障诊断的方法与步骤案例分析法:分析典型液压系统故障案例,提高学生的故障诊断能力实践教学法:让学生在实验室进行液压系统的维护保养操作6.4 教学评估课堂问答:检查学生对液压系统故障诊断方法的理解故障诊断练习:让学生通过实际操作练习液压系统故障诊断第七章:气压传动系统的故障诊断与维护7.1 教学目标学习气压传动系统常见故障的诊断方法理解气压传动系统故障诊断的基本原则掌握气压传动系统的维护保养知识7.2 教学内容气压传动系统故障诊断的方法与步骤气压传动系统故障诊断的基本原则气压传动系统的维护保养措施7.3 教学方法讲授法:讲解气压传动系统故障诊断的方法与步骤案例分析法:分析典型气压传动系统故障案例,提高学生的故障诊断能力实践教学法:让学生在实验室进行气压传动系统的维护保养操作7.4 教学评估课堂问答:检查学生对气压传动系统故障诊断方法的理解故障诊断练习:让学生通过实际操作练习气压传动系统故障诊断第八章:液压与气压传动的应用案例分析8.1 教学目标了解液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性学会分析液压与气压传动系统的设计与实施方法8.2 教学内容液压与气压传动在工程实际中的应用案例分析液压与气压传动系统在实际工作中的优势与局限性液压与气压传动系统的设计与实施方法8.3 教学方法讲授法:讲解液压与气压传动在工程实际中的应用案例案例分析法:分析液压与气压传动系统在实际工作中的优势与局限性小组讨论法:让学生分组讨论液压与气压传动系统的设计与实施方法8.4 教学评估课堂问答:检查学生对液压与气压传动应用案例的理解小组报告:评估学生在小组讨论中的表现和对设计与实施方法的理解第九章:液压与气压传动的节能与环保9.1 教学目标了解液压与气压传动系统中能量损失的原因学习液压与气压传动系统的节能技术理解液压与气压传动系统对环境的影响及环保要求9.2 教学内容液压与气压传动系统中能量损失的原因及减少能量损失的方法液压与气压传动系统的节能技术液压与气压传动系统对环境的影响及环保要求9.3 教学方法讲授法:讲解液压与气压传动系统中能量损失的原因及节能技术互动教学法:引导学生讨论液压与气压传动系统的环保问题实践教学法:让学生在实验室实践节能与环保的相关技术9.4 教学评估课堂问答:检查学生对液压与气压传动节能与环保知识的理解实践报告:评估学生在实践活动中对节能与环保技术的应用能力第十章:液压与气压传动的现代发展趋势10.1 教学目标了解液压与气压传动技术的最新发展趋势学习现代液压与气压传动系统的创新应用理解液压与气压传动技术在未来的发展方向10.2 教学内容液压与气压传动技术的最新发展趋势现代液压与气压传动系统的创新应用液压与气压传动技术在未来的发展方向10.3 教学方法讲授法:讲解液压与气压传动技术的最新发展趋势案例分析法:分析现代液压与气压传动系统的创新应用案例小组讨论法:让学生分组讨论液压与气压传动技术的未来发展方向10.4 教学评估课堂问答:检查学生对液压与气压传动技术最新发展趋势的理解小组报告:评估学生在小组讨论重点和难点解析1. 液压与气压传动的基本概念和原理:重点关注液压与气压传动的工作原理,以及液压与气压传动系统的应用领域。

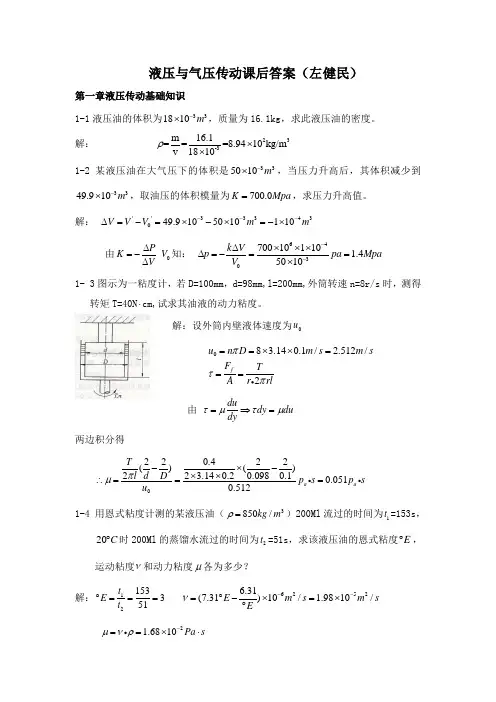

液压与气压传动课后答案(左健民)第一章液压传动基础知识1-1液压油的体积为331810m -⨯,质量为16.1kg ,求此液压油的密度。
解: 23-3m 16.1===8.9410kg/m v 1810ρ⨯⨯ 1-2 某液压油在大气压下的体积是335010m -⨯,当压力升高后,其体积减少到3349.910m -⨯,取油压的体积模量为700.0K Mpa =,求压力升高值。
解: ''33343049.9105010110V V V m m ---∆=-=⨯-⨯=-⨯由0P K V V ∆=-∆知: 643070010110 1.45010k V p pa Mpa V --∆⨯⨯⨯∆=-==⨯ 1- 3图示为一粘度计,若D=100mm ,d=98mm,l=200mm,外筒转速n=8r/s 时,测得转矩T=40N ⋅cm,试求其油液的动力粘度。
解:设外筒内壁液体速度为0u08 3.140.1/ 2.512/2fu n D m s m s F TA r rl πτπ==⨯⨯===由 dudy du dyτμτμ=⇒= 两边积分得0220.422()()22 3.140.20.0980.10.0510.512a a T l d D p s p s u πμ-⨯-⨯⨯∴===1-4 用恩式粘度计测的某液压油(3850/kg m ρ=)200Ml 流过的时间为1t =153s ,20C ︒时200Ml 的蒸馏水流过的时间为2t =51s ,求该液压油的恩式粘度E ︒,运动粘度ν和动力粘度μ各为多少? 解:12153351t E t ︒=== 62526.31(7.31)10/ 1.9810/E m s m s Eν--=︒-⨯=⨯︒ 21.6810Pa s μνρ-==⨯⋅1-5 如图所示,一具有一定真空度的容器用一根管子倒置一液面与大气相通的水槽中,液体与大气相通的水槽中,液体在管中上升的高度h=1m,设液体的密度为31000/kg m ρ=,试求容器内真空度。

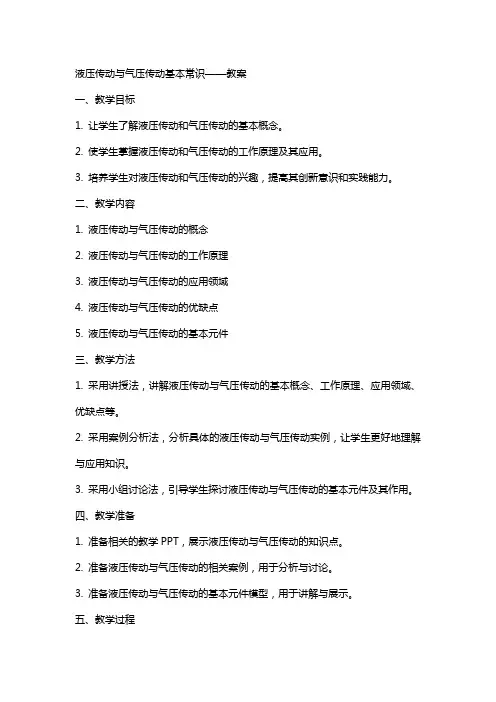

液压传动与气压传动基本常识——教案一、教学目标1. 让学生了解液压传动和气压传动的基本概念。
2. 使学生掌握液压传动和气压传动的工作原理及其应用。
3. 培养学生对液压传动和气压传动的兴趣,提高其创新意识和实践能力。
二、教学内容1. 液压传动与气压传动的概念2. 液压传动与气压传动的工作原理3. 液压传动与气压传动的应用领域4. 液压传动与气压传动的优缺点5. 液压传动与气压传动的基本元件三、教学方法1. 采用讲授法,讲解液压传动与气压传动的基本概念、工作原理、应用领域、优缺点等。
2. 采用案例分析法,分析具体的液压传动与气压传动实例,让学生更好地理解与应用知识。
3. 采用小组讨论法,引导学生探讨液压传动与气压传动的基本元件及其作用。
四、教学准备1. 准备相关的教学PPT,展示液压传动与气压传动的知识点。
2. 准备液压传动与气压传动的相关案例,用于分析与讨论。
3. 准备液压传动与气压传动的基本元件模型,用于讲解与展示。
五、教学过程1. 导入:简要介绍液压传动与气压传动的概念,激发学生的兴趣。
2. 讲解:详细讲解液压传动与气压传动的工作原理、应用领域、优缺点等。
3. 案例分析:分析具体的液压传动与气压传动实例,让学生更好地理解与应用知识。
4. 小组讨论:引导学生探讨液压传动与气压传动的基本元件及其作用。
6. 作业布置:布置一些有关液压传动与气压传动的基本计算题和实践题,巩固所学知识。
六、教学评估1. 课堂问答:通过提问的方式,了解学生对液压传动与气压传动基本概念的理解程度。
2. 小组讨论:观察学生在小组讨论中的表现,评估学生对液压传动与气压传动基本原理的掌握情况。
3. 作业批改:检查学生作业的完成情况,评估学生对课堂所学知识的应用能力。
七、教学拓展1. 邀请相关领域的工程师或专家,进行专题讲座,丰富学生的专业知识。
2. 组织学生参观液压传动与气压传动的实际应用场景,提高学生的实践能力。
3. 引导学生进行液压传动与气压传动的创新设计,培养学生的创新意识。

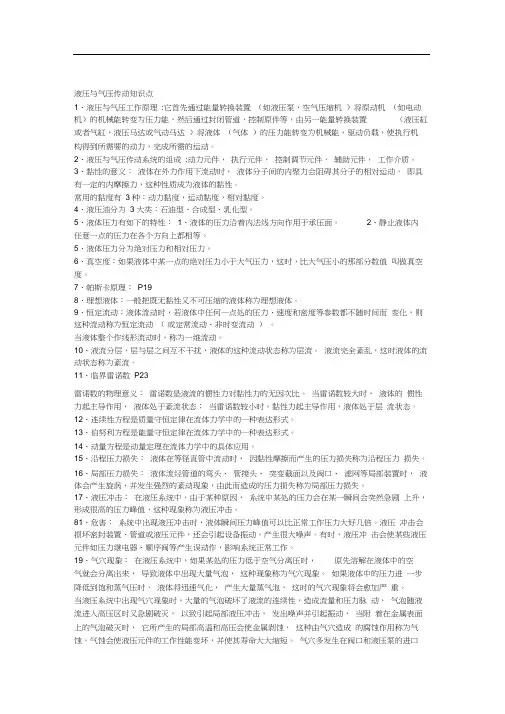

液压与气压传动知识点1、液压与气压工作原理:它首先通过能量转换装置(如液压泵,空气压缩机)将原动机(如电动机)的机械能转变为压力能,然后通过封闭管道,控制原件等,由另一能量转换装置(液压缸或者气缸,液压马达或气动马达)将液体(气体)的压力能转变为机械能,驱动负载,使执行机构得到所需要的动力,完成所需的运动。
2、液压与气压传动系统的组成:动力元件,执行元件,控制调节元件,辅助元件,工作介质。
3、黏性的意义:液体在外力作用下流动时,液体分子间的内聚力会阻碍其分子的相对运动,即具有一定的内摩擦力,这种性质成为液体的黏性。
常用的黏度有3种:动力黏度,运动黏度,相对黏度。
4、液压油分为3大类:石油型、合成型、乳化型。
5、液体压力有如下的特性:1、液体的压力沿着内法线方向作用于承压面。
2、静止液体内任意一点的压力在各个方向上都相等。
5、液体压力分为绝对压力和相对压力。
6、真空度:如果液体中某一点的绝对压力小于大气压力,这时,比大气压小的那部分数值叫做真空度。
7、帕斯卡原理:P198、理想液体:一般把既无黏性又不可压缩的液体称为理想液体。
9、恒定流动:液体流动时,若液体中任何一点处的压力、速度和密度等参数都不随时间而变化,则这种流动称为恒定流动(或定常流动、非时变流动)。
当液体整个作线形流动时,称为一维流动。
10、液流分层,层与层之间互不干扰,液体的这种流动状态称为层流。
液流完全紊乱,这时液体的流动状态称为紊流。
11、临界雷诺数P23雷诺数的物理意义:雷诺数是液流的惯性力对黏性力的无因次比。
当雷诺数较大时,液体的惯性力起主导作用,液体处于紊流状态;当雷诺数较小时,黏性力起主导作用,液体处于层流状态。
12、连续性方程是质量守恒定律在流体力学中的一种表达形式。
13、伯努利方程是能量守恒定律在流体力学中的一种表达形式。
14、动量方程是动量定理在流体力学中的具体应用。
15、沿程压力损失:液体在等径直管中流动时,因黏性摩擦而产生的压力损失称为沿程压力损失。

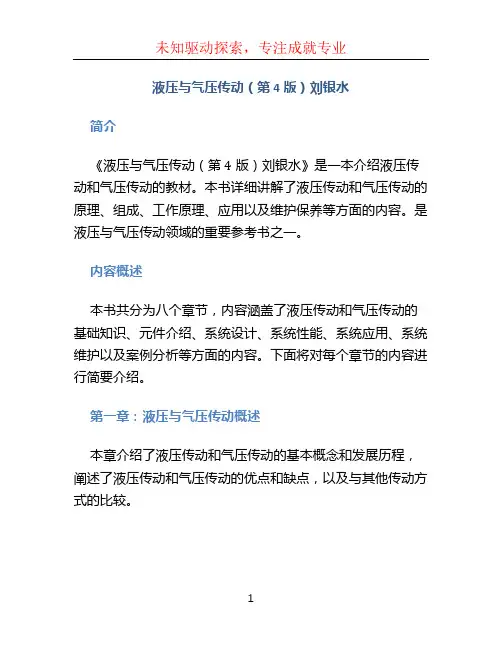

液压与气压传动(第4版)刘银水简介《液压与气压传动(第4版)刘银水》是一本介绍液压传动和气压传动的教材。
本书详细讲解了液压传动和气压传动的原理、组成、工作原理、应用以及维护保养等方面的内容。
是液压与气压传动领域的重要参考书之一。
内容概述本书共分为八个章节,内容涵盖了液压传动和气压传动的基础知识、元件介绍、系统设计、系统性能、系统应用、系统维护以及案例分析等方面的内容。
下面将对每个章节的内容进行简要介绍。
第一章:液压与气压传动概述本章介绍了液压传动和气压传动的基本概念和发展历程,阐述了液压传动和气压传动的优点和缺点,以及与其他传动方式的比较。
第二章:液压传动元件本章详细介绍了液压传动中常用的元件,包括液压泵、液压阀、液压缸、液压马达等。
对每个元件的工作原理、结构和特点进行了详细说明。
第三章:气压传动元件本章介绍了气压传动中常用的元件,包括气压泵、气缸、气动阀等。
对每个元件的工作原理、结构和特点进行了详细说明。
第四章:液压传动系统设计本章介绍了液压传动系统的设计原则和步骤。
包括系统的布置原则、元件的选择原则、系统的供油方式等内容。
同时,还介绍了常见的液压传动系统,并对其进行了分析和比较。
第五章:气压传动系统设计本章介绍了气压传动系统的设计原则和步骤。
包括系统的布置原则、元件的选择原则、系统的供气方式等内容。
同时,还介绍了常见的气压传动系统,并对其进行了分析和比较。
第六章:液压传动系统性能本章介绍了液压传动系统的性能参数和测试方法。
包括流量、压力、速度、功率等参数的测试方法和分析。
同时,还介绍了常见的液压传动系统故障分析和解决方法。
第七章:气压传动系统性能本章介绍了气压传动系统的性能参数和测试方法。
包括流量、压力、速度、功率等参数的测试方法和分析。
同时,还介绍了常见的气压传动系统故障分析和解决方法。
第八章:液压与气压传动应用与维护本章介绍了液压与气压传动在工程实践中的应用和维护。
包括工程机械、冶金装备、船舶等领域的典型应用案例,以及系统的日常维护和故障排除方法。

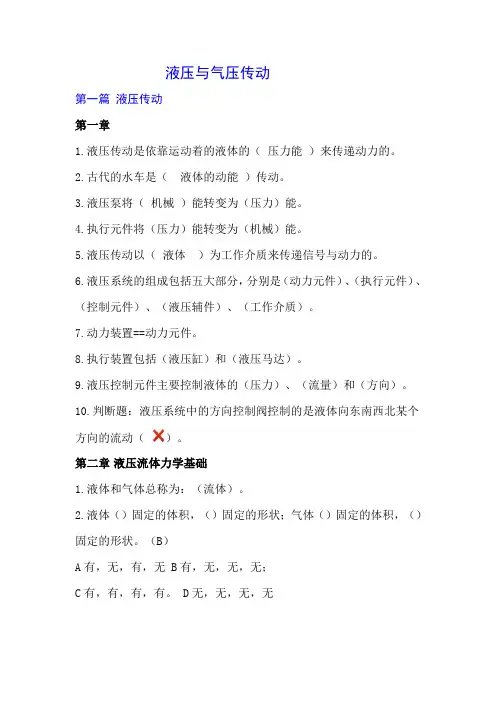

液压与气压传动第一篇液压传动第一章1.液压传动是依靠运动着的液体的(压力能)来传递动力的。
2.古代的水车是(液体的动能)传动。
3.液压泵将(机械)能转变为(压力)能。
4.执行元件将(压力)能转变为(机械)能。
5.液压传动以(液体)为工作介质来传递信号与动力的。
6.液压系统的组成包括五大部分,分别是(动力元件)、(执行元件)、(控制元件)、(液压辅件)、(工作介质)。
7.动力装置==动力元件。
8.执行装置包括(液压缸)和(液压马达)。
9.液压控制元件主要控制液体的(压力)、(流量)和(方向)。
10.判断题:液压系统中的方向控制阀控制的是液体向东南西北某个方向的流动()。
第二章液压流体力学基础1.液体和气体总称为:(流体)。
2.液体()固定的体积,()固定的形状;气体()固定的体积,()固定的形状。
(B)A有,无,有,无 B有,无,无,无;C有,有,有,有。
D无,无,无,无3.流体在不受任何外力的作用下就可以变形,这种特性称为流体的(流动性)。
4.简答题:简述理想流体和实际流体的概念。
理想流体是没有粘性的流体,这是一种假设,实际上并不存在这样的流体。
所以把粘性很小可以忽略的流体称为理想流体。
实际流体就是不能忽略粘性的流体。
5.液压油是传递(动力)和(信号)的工作介质,同时还起到(润滑)、(冷却)和防锈的作用;6.液压油包括(石油)型和(难燃)型。
7.液体粘性的大小用(粘度)表示,常用的表示方法有(动力粘度),(运动粘度)和(相对粘度)。
8.液压油所受的压力增大时,粘度随之(增大);液压油的粘度随温度的升高而(降低)。
9.多选题:下列哪些表示的是压力的单位(ABC)A 1PaB 1 barC 760 mm汞柱D 1泊10.某点的绝对压力为2MPa,该点的相对压力为,取大气压为0.1MPa 解:Pr=P-Pa=2-0.1=1.9 MPa11.某点的绝对压力为0.05MPa,该点的相对压力为,(取大气压为0.1MPa),该点的真空度解:Pr=P-Pa=0.05-0.1=-0.95 MPaPv=Pa-P=0.1-0.05=0.95 MPa12.动量方程的推导。

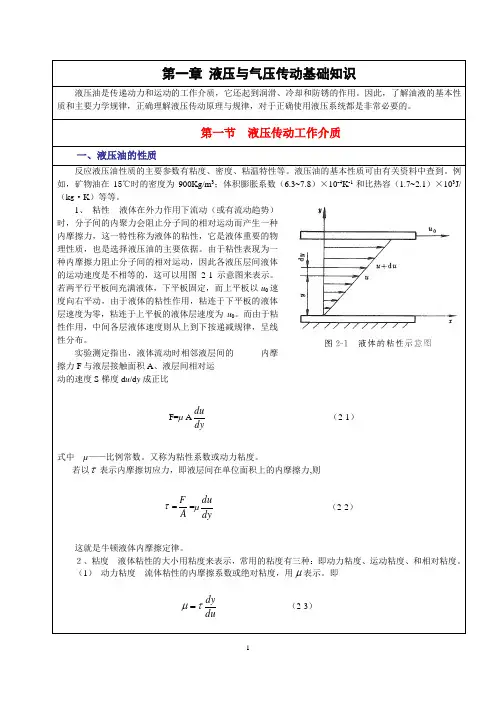

第一章 液压与气压传动基础知识液压油是传递动力和运动的工作介质,它还起到润滑、冷却和防锈的作用。
因此,了解油液的基本性质和主要力学规律,正确理解液压传动原理与规律,对于正确使用液压系统都是非常必要的。
第一节 液压传动工作介质一、液压油的性质反应液压油性质的主要参数有粘度、密度、粘温特性等。
液压油的基本性质可由有关资料中查到。
例如,矿物油在15℃时的密度为900Kg/m 3;体积膨胀系数(6.3~7.8)×10-4K -1和比热容(1.7~2.1)×103J/(k g ·K )等等。
1、 粘性 液体在外力作用下流动(或有流动趋势)时,分子间的内聚力会阻止分子间的相对运动而产生一种内摩擦力,这一特性称为液体的粘性,它是液体重要的物理性质,也是选择液压油的主要依据。
由于粘性表现为一种内摩擦力阻止分子间的相对运动,因此各液压层间液体的运动速度是不相等的,这可以用图2-1示意图来表示。
若两平行平板间充满液体,下平板固定,而上平板以u 0速度向右平动,由于液体的粘性作用,粘连于下平板的液体层速度为零,粘连于上平板的液体层速度为u 0。
而由于粘性作用,中间各层液体速度则从上到下按递减规律,呈线性分布。
实验测定指出,液体流动时相邻液层间的 内摩擦力F 与液层接触面积A 、液层间相对运 动的速度S 梯度d u /d y 成正比F=µ Adydu(2-1)式中 µ——比例常数。
又称为粘性系数或动力粘度。
若以τ表示内摩擦切应力,即液层间在单位面积上的内摩擦力,则τ=A F =µdydu(2-2) 这就是牛顿液体内摩擦定律。
2、粘度 液体粘性的大小用粘度来表示,常用的粘度有三种:即动力粘度、运动粘度、和相对粘度。
(1) 动力粘度 流体粘性的内摩擦系数或绝对粘度,用μ表示。
即dudyτμ= (2-3)3、粘度与压力的关系 压力对液压油的粘度有一定影响。
液体所受的压力增加时,其分子间的距离将减小,于是内聚力增加,粘度也略随之增大,液体的粘度与压力的关系公式 νp =ν(1+0.003p ) (2-8)式中 νp ——压力为p 时液体的运动粘度;ν——压力为一个大气压时液体的运动粘度; p 液体所受的压力。

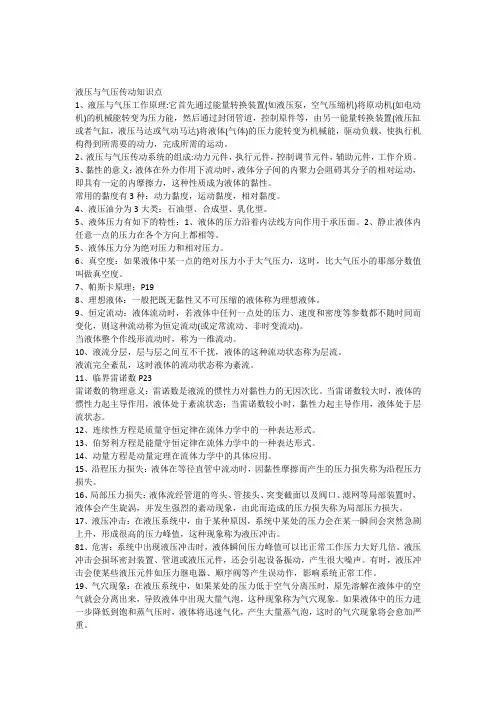

液压与气压传动知识点1、液压与气压工作原理:它首先通过能量转换装置(如液压泵,空气压缩机)将原动机(如电动机)的机械能转变为压力能,然后通过封闭管道,控制原件等,由另一能量转换装置(液压缸或者气缸,液压马达或气动马达)将液体(气体)的压力能转变为机械能,驱动负载,使执行机构得到所需要的动力,完成所需的运动。
2、液压与气压传动系统的组成:动力元件,执行元件,控制调节元件,辅助元件,工作介质。
3、黏性的意义:液体在外力作用下流动时,液体分子间的内聚力会阻碍其分子的相对运动,即具有一定的内摩擦力,这种性质成为液体的黏性。
常用的黏度有 3 种:动力黏度,运动黏度,相对黏度。
4、液压油分为3 大类:石油型、合成型、乳化型。
5、液体压力有如下的特性:1、液体的压力沿着内法线方向作用于承压面。
2、静止液体内任意一点的压力在各个方向上都相等。
5、液体压力分为绝对压力和相对压力。
6、真空度:如果液体中某一点的绝对压力小于大气压力,这时,比大气压小的那部分数值叫做真空度。
7、帕斯卡原理:P198、理想液体:一般把既无黏性又不可压缩的液体称为理想液体。
9、恒定流动:液体流动时,若液体中任何一点处的压力、速度和密度等参数都不随时间而变化,则这种流动称为恒定流动(或定常流动、非时变流动)。
当液体整个作线形流动时,称为一维流动。
10、液流分层,层与层之间互不干扰,液体的这种流动状态称为层流。
液流完全紊乱,这时液体的流动状态称为紊流。
11、临界雷诺数P23雷诺数的物理意义:雷诺数是液流的惯性力对黏性力的无因次比。
当雷诺数较大时,液体的惯性力起主导作用,液体处于紊流状态;当雷诺数较小时,黏性力起主导作用,液体处于层流状态。
12、连续性方程是质量守恒定律在流体力学中的一种表达形式。
13、伯努利方程是能量守恒定律在流体力学中的一种表达形式。
14、动量方程是动量定理在流体力学中的具体应用。
15、沿程压力损失:液体在等径直管中流动时,因黏性摩擦而产生的压力损失称为沿程压力损失。
(完整版)液压与气压传动知识点1、动力粘度的物理意义是单位速度梯度下的切应力。
2、静压力的基本方程为p=p o+p gh。
3、般齿轮啮合系数&必须大于1。
4、解决齿轮泵困油现象的方法是在齿轮泵的两侧端盖上铣两条卸荷槽。
5、溢流阀的作用有调节系统的流量,并保持系统的压力基本稳定,用于过载保护,作卸荷阀,远程调压6液压传动是利用液体的压力能来做功的。
7、液体在管内流动时有层流和端流两种流态,液体的流态由雷诺数判断。
8、液压系统中的压力损失有局部压力损失和沿程压力损失两种。
9、液压传动系统由动力元件、执行元件、控制元件、辅助元件及工作介质五部分组成,各部分的作用分别为向系统提供动力源、将液压泵提供的液压能转变为机械能、对液体的流动方向、压力的高低以及流量的大小进行预期的控制、保证液压系统有效地传递力和运动,提高液压系统的工作性能、实现各种不同的控制功能。
其中液压泵的作用为将原动机输出的机械能转换为工作液体的压力能。
10、液压传动系统的调速方法有节流调速、容积调速、容积节流调速。
11、齿轮泵的瞬时流量是脉动的,齿轮泵的齿数越少,脉动率越大。
12、液压系统基本控制回路按其功能不同分方向、速度、压力控制回路。
13、油箱分总体式油箱和分离式油箱。
油箱的作用是储存油液,散发油液中的热量、逸出混在油液中的气体、沉淀油中的污物。
14、液压泵单位时间内排出液体的体积称为泵的流量,它的大小与泵的排量和转速有关。
15、根据节流阀在油路中的位置,节流调速回路可分为进油节流调速回路,回油节流调速回路,旁路节流调速回路。
16、当柱塞泵的柱塞数为奇数时,流量脉动系数较小。
17、单作用叶片泵通过改变定子和转子之间的偏心距来变量。
它能否实现双向变量?能。
18、油液的粘度随温度的升高而降低,随压力的升高而增加。
19、液压控制阀的作用是控制液压系统中执行元件的压力,流量和方向,可分为方向控制阀、压力控制阀和流量控制阀。
20、滑阀阀芯上环形槽的作用是减小径向不平衡力(防止液压卡紧)。
液压与气压传动课教案(非常好)第一章:液压与气压传动概述1.1 课程介绍了解液压与气压传动的基本概念、原理和应用领域。
掌握液压与气压传动系统的组成和分类。
1.2 教学目标了解液压与气压传动的基本概念及其在工程中的应用。
掌握液压与气压传动系统的组成和分类。
1.3 教学内容液压与气压传动的定义、原理和特点。
液压与气压传动系统的组成:液压系统与气压系统的组成。
液压与气压传动的应用领域:工业、农业、交通运输等。
1.4 教学方法采用讲授、案例分析和互动讨论相结合的方式进行教学。
1.5 教学评估通过课堂提问、小组讨论和课后作业等方式进行评估。
第二章:液压与气压元件2.1 课程介绍熟悉液压与气压传动系统中的各种元件及其功能。
掌握液压与气压元件的工作原理和性能特点。
2.2 教学目标熟悉液压与气压传动系统中的各种元件及其功能。
掌握液压与气压元件的工作原理和性能特点。
2.3 教学内容液压元件:液压泵、液压缸、液压马达、液压阀等。
气压元件:气压泵、气压缸、气压马达、气压阀等。
液压与气压元件的性能特点和工作原理。
2.4 教学方法采用讲授、实验演示和互动讨论相结合的方式进行教学。
2.5 教学评估通过实验操作、课堂提问和课后作业等方式进行评估。
第三章:液压与气压传动系统的设计与维护3.1 课程介绍学习液压与气压传动系统的设计方法,提高系统性能。
了解液压与气压传动系统的维护保养知识,确保系统安全运行。
3.2 教学目标学习液压与气压传动系统的设计方法,提高系统性能。
了解液压与气压传动系统的维护保养知识,确保系统安全运行。
3.3 教学内容液压与气压传动系统的设计方法:系统分析、元件选型、管路设计等。
液压与气压传动系统的维护保养:日常检查、故障排除、更换元件等。
3.4 教学方法采用讲授、案例分析和实验演示相结合的方式进行教学。
3.5 教学评估通过实验操作、课堂提问和课后作业等方式进行评估。
第四章:液压与气压传动在工程中的应用4.1 课程介绍了解液压与气压传动技术在工程领域的应用实例。

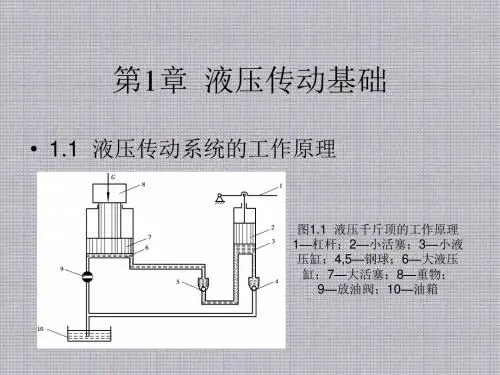

教师课堂教学备课纸任课教师签名:教研室主任审阅签名:第1章液压传动基础第一节液压传动的基本知识一、液压传动的工作原理1.液压千斤顶的工作原理图1-1为液压千斤顶的工作原理图,当提升杠杆1时,活塞3上移,密封腔A容积增大,腔内压力下降,形成局部真空。
这时,油箱12中的油液在大气压力作用下,通过吸油管进入A腔,实现吸油。
当压下杠杆1时,活塞3下移,密封腔A容积减小,腔内压力升高,单向阀4关闭,单向阀7开启,油液进入B腔,推动活塞9上移,将重物顶出一段距离。
图1-1图1-22.机床工作台液压传动工作原理图1-2为机床工作台液压传动系统图,液压泵10由电动机驱动旋转,从油箱12中吸油,经过滤油器11进入液压泵,经换向阀5压入液压缸左腔,推动活塞及工作台向右移动,这时液压缸右腔的油液经换向阀5排回油箱。
当换向阀5处于图1-2b所示状态,油液经换向阀压入液压缸右腔,推动活塞及工作台向左移动,这时液压缸左腔的油液经换向阀5排回油箱。
通过换向阀改变油液的通路,便能实现工作台液压缸的运动换向。
二、液压传动系统的组成从机床工作台液压传动系统可知,液压传动系统一般由以下五个部分组成。
(1)动力元件;(2)执行元件;(3)控制调节元件;(4)辅助元件;(5)工作介质;三、液压传动的优缺点及应用1.液压传动的优点1)能方便地实现无级调速,且调速范围大。
2)容易实现较大的力和转矩的传递。
在输出功率相同时,液压传动装置的体积小、重量轻、运动惯性小。
3)液压传动装置工作平稳,反应速度快,换向冲击小,便于实现频繁换向。
4)易于实现过载保护,而且工作油液能实现自行润滑,从而提高元件的使用寿命。
5)操作简单,易于实现自动化。
能方便地实现复杂的自动工作循环。
6)液压元件易于实现标准化、系列化和通用化。
2.液压传动的缺点1)液体的泄漏和可压缩性使液压传动难以保证严格的传动比。
2)在工作过程中能量损失较大,传动效率较低。
3)对油温变化比较敏感,不宜在很高或很低的温度下工作。
液压与气压传动知识点摘要:本文旨在介绍液压与气压传动的基本原理、系统组成、应用领域及各自的优缺点。
液压与气压传动是现代机械中常用的两种能量传递方式,广泛应用于各种工业和民用设备中。
1. 液压传动1.1 基本原理液压传动是通过液体作为工作介质来传递能量的一种方式。
在封闭的系统中,液体受到压力作用,通过管道输送到执行元件(如液压缸或液压马达),从而实现能量的传递和控制。
1.2 系统组成液压系统通常由以下几个基本部分组成:- 泵:提供动力,将机械能转换为液体的压力能。
- 阀:用于控制液体的流动方向、流量和压力。
- 执行元件:如液压缸和液压马达,将液体的压力能转换为机械能。
- 辅助元件:包括油箱、过滤器、冷却器等,用于保证系统正常运行。
- 控制元件:如传感器和控制器,用于实现系统的自动化控制。
1.3 应用领域液压传动因其高功率密度和可调性,被广泛应用于工程机械、航空航天、冶金机械、农业机械等领域。
1.4 优点- 高效率的能量传递。
- 可实现大范围的力和速度调节。
- 紧凑的尺寸和高功率输出。
1.5 缺点- 系统复杂,维护成本较高。
- 泄漏问题可能导致环境污染和安全隐患。
- 对污染敏感,需要清洁的工作环境。
2. 气压传动2.1 基本原理气压传动是利用气体(通常是空气)作为工作介质来传递能量的一种方式。
与液压传动类似,气压传动通过压缩空气在系统中流动,驱动气缸或其他执行元件工作。
2.2 系统组成气压系统的主要组成部分包括:- 压缩机:提供压缩空气。
- 储气罐:储存压缩空气,平衡供需。
- 阀:控制气流的方向、流量和压力。
- 执行元件:如气缸和气动马达,将气压能转换为机械能。
- 控制元件:如电磁阀和PLC,用于实现自动化控制。
2.3 应用领域气压传动因其清洁、安全和低成本的特点,被广泛应用于自动化设备、汽车制造、食品加工、医疗设备等领域。
2.4 优点- 清洁、安全,适用于多种环境。
- 系统简单,维护成本低。
- 响应速度快,易于实现自动化。
