城市轨道交通通信与信号系统一、城市轨道交通通信系统城市轨道交通通信系统一般由传输系统、公务电话系统、专用有线调度系统、无线列车调度系统、闭路电视监控系统、广播系统、时钟系统、乘客信息系统、不间断电源（uninterrupted power supply，UPS）系统等子系统组成，构成传送话音、数据和图像等各种信息的综合业务通信网。
1、传输系统传输系统是整个通信网络的纽带，它为各通信子系统及电力系统、信号系统、自动售检票（automatic fare collection，AFC）系统、消防报警系统、办公网络等提供传输通道，将各车站、车辆段、停车场的设备与控制中心的设备连接起来。
传输系统一般用光纤连接，构成双环路拓扑结构网络。
2、公务电话系统公务电话系统为城市轨道交通运营提供办公电话、传真等业务，同时在控制中心、车站、车辆段、停车场等也设置公务电话，它既可作为办公电话使用，也可作为专用有线调度电话的备用设备，一旦有线调度电话出现故障，可临时应急使用。
3、专用有线调度系统专用有线调度系统是为行车指挥、维修、抢险等设置的专用通信系统。
4.、无线列车调度系统无线列车调度系统主要是用于固定人员（调度员、值班员）与流动人员（司机、维修人员、列检人员等）之间的通话。
5、闭路电视监控系统闭路电视监控系统是城市轨道交通运营管理及保证运输安全的重要手段，它为控制中心的调度员、各车站值班员、公安值班人员等提供列车运行、乘客疏导、防灾救火、事件突发等情况下的现场视频信息。
6、广播系统广播系统在为乘客提供列车到发时间和安全提示信息的同时，还能在发生紧急情况或突发事件时为乘客提供疏散信息。
7、时钟系统时钟系统主要用于为行车组织提供统一的标准时间，并向其他系统提供标准时间信号。
8、乘客信息系统乘客信息系统的主要功能是为乘客提供关于行车时刻表、安全提示、视频等方面的文字或多媒体视频信息。
9、不间断电源系统UPS系统主要为其他通信子系统提供稳定的电源，当市电或UPS主机发生故障时，通过电池组为设备供电，保证通信设备的正常运行。
自动交通信号控制系统的设计与实现一、引言随着城市化进程的不断加快，人口快速增长，车辆数量不断增加，城市道路各种类型的交通难题越来越突出，如堵塞、繁忙、事故等等。
交通控制系统是解决交通拥堵问题的关键。
为了提高城市交通的效率，许多国家已经设计和实施了自动交通信号控制系统（ATCS），并取得了显著的成效。
本文将介绍自动交通信号控制系统的设计和实现。
二、自动交通信号控制系统的概述自动交通信号控制系统（ATCS）利用计算机技术和通信技术对交通信号进行自动监测与控制，达到优化交通信号分配的目的。
它的主要功能是测量实时的交通流和路况，根据实时数据调整信号时间和频率，使信号系统更加智能化、合理化、精确化。
三、自动交通信号控制系统的设计（一）系统架构ATCS系统通常由相应的控制器、相应的传感器、通信系统、交通信号灯等组成。
控制器用来执行具体的信号控制算法，传感器用来收集实时的道路信息，通信系统用来传输信息。
信号灯的种类包括紫外线交通信号灯、红外线交通信号灯、LED交通信号灯等种类。
（二）系统工作原理基础：通常情况下，每个路口都安装了4个交通信号灯，分为东西向和南北向。
当行人和车辆通过一个传感器时，该传感器将发送一个信号到交通信号控制器。
与此同时，交通信号控制器还会收集其他传感器的信号，并根据实时交通流量和车速计算和调整信号的时间和频率。
优点：自动交通信号控制系统的最大优点是可以依据实时的交通流量和车速进行动态调整，以达到最优状态。
问题：自动交通信号控制系统并不是万能的，它遇到恶劣天气或人为破坏时，效果不一定比手动信号系统好。
使用期限：一般来说，自动交通信号控制系统的使用期限为5-10年，主要是由于其电子元器件的使用寿命有限。
四、自动交通信号控制系统的实现（一）系统组成为了实现自动交通信号控制系统，要安装电子设备和智能软件，使其能够自动化地处理信息。
系统的主要组成部分包括控制器、传感器、存储器、计算机、通讯设备等。

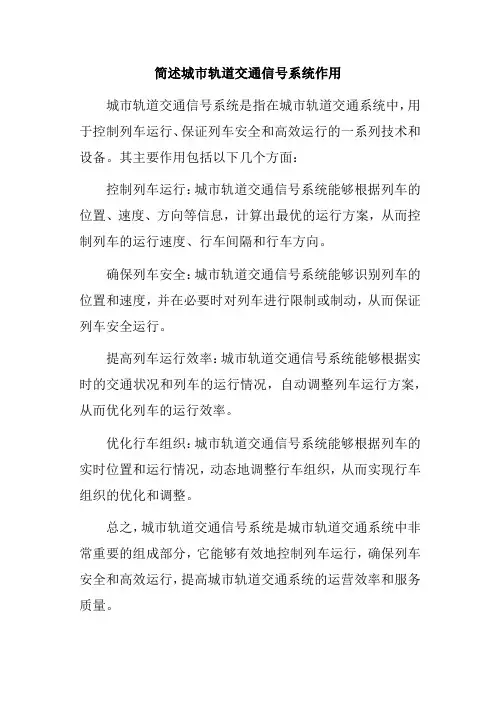

简述城市轨道交通信号系统作用
城市轨道交通信号系统是指在城市轨道交通系统中，用于控制列车运行、保证列车安全和高效运行的一系列技术和设备。
其主要作用包括以下几个方面：
控制列车运行：城市轨道交通信号系统能够根据列车的位置、速度、方向等信息，计算出最优的运行方案，从而控制列车的运行速度、行车间隔和行车方向。
确保列车安全：城市轨道交通信号系统能够识别列车的位置和速度，并在必要时对列车进行限制或制动，从而保证列车安全运行。
提高列车运行效率：城市轨道交通信号系统能够根据实时的交通状况和列车的运行情况，自动调整列车运行方案，从而优化列车的运行效率。
优化行车组织：城市轨道交通信号系统能够根据列车的实时位置和运行情况，动态地调整行车组织，从而实现行车组织的优化和调整。
总之，城市轨道交通信号系统是城市轨道交通系统中非常重要的组成部分，它能够有效地控制列车运行，确保列车安全和高效运行，提高城市轨道交通系统的运营效率和服务质量。
城市轨道交通信号与通信系统基础知识填空题城市轨道交通信号系统通常包括两大部分，分别为联锁装置和列车自动运行控制系统。
列车自动运行控制系统ATC包括ATO（列车自动驾驶）、ATP（列车自动超速防护）、ATS（列车自动监控系统）。
信号机是由机柱、机构、托架、梯子、基础组成。
（此一般指高柱信号机，若矮型信号机则无梯子。
）机构是由透镜组（聚焦的作用）、灯座（安放灯泡）、灯泡（光源）、机箱（安装诸零件）、遮檐（避免其它光线射入）、背板（增大色灯信号与周围背景的亮度）等组成。
透镜式信号机是指用信号的颜色和数目来组成的设备，并且采用光学材料的透镜组。
通过色灯的显示，提供列车运营的条件，拥有一系列显示的设备称为信号机。
信号机按高矮可分为高柱信号机与矮型信号机。
信号机按作用的不同可分为：防护信号机、阻挡信号机、出段信号机、入段信号机、调车信号机。
道岔区段设置的信号机称为防护信号机。
10、控制列车的进入与速度的设备称为信号。
传送各种信息（图像、信息等）称为通信。
11、继电器是由电磁系统和接点系统组成。
电磁系统是由线圈和铁芯组成，即输入系统。
接点系统是由前接点和后接点组成，即输出系统。
12、转辙机的功能有：转换道岔、锁闭道岔、给出表示。
13、转辙机按用电性质，可分为直流电动转辙机和三相交流电动转辙机。
14、转辙机按道岔锁闭位置，可分为内锁闭和外锁闭。
15、转辙机按动力，可分为电动和液压。
16、50Hz微电子相敏轨道电路应用于车辆段内，其作用是接受来自轨道上列车占用的情况。
17、音频数字编码无绝缘轨道电路应用于正线上和试车线上，其作用是接受和发送各种信息。
18、轨道电路的作用是用来监督线路上是否有列车占用和向列车发送各种信息。
19、利用钢轨作回路所构成的电路称为轨道电路。
20、联锁是指信号、道岔、进路之间相互制约的关系。
21、无道岔站称为无联锁站，有岔站称为有联锁站。
此指正线上。
22、完成联锁功能的设备称为联锁设备。
23、联锁信息的采集：道岔的位置、区段的情况、信号机的开放状态。
