金刚砂地坪工艺学习课件.ppt

金刚砂耐磨地面先做法施工技术广东省第一建筑工程有限公司二○一四年四月二十五日目录1、前言 (3)2、技术特点 (3)3、适用范围 (4)4、工艺原理 (4)5、施工工艺流程及操作要点 (5)5.1施工工艺流程 (5)5.2施工操作要点 (5)6、材料及设备 (11)6.1材料 (11)6.2机具设备 (12)7、质量控制 (12)7.1质量标准 (12)7.2质量控制措施 (12)8、安全措施 (18)9、环保措施 (19)10、效益分析 (19)11、应用实例 (19)11.1工程概况 (20)11.2应用效果 (20)1、前言随着工业化的加快和人民生活质量的改善，人们对工业车间、车库地面的耐用、耐磨性能要求越来越高。

随着建筑材料的不断研发出来，更多的工程地面应用了环氧自流地坪漆地面、聚晶地坪、金刚砂耐磨地面。

但环氧自流地坪漆地面耐久性较短，一般寿命为10年；聚晶地坪寿命较长，但成本费用较高；而金刚砂耐磨地面采用先做法施工，具有抗重压、耐磨性强、不起尘、增强地面防油性，抗渗透，便与清洁，寿命长。

可以更好的满足企业对车间、仓（车）库地面的要求，同时彩色金刚砂耐磨地坪颜色多样，美观亮丽可以提高企业的形象，为此，金刚砂耐磨地面得到了广泛的应用。

金发科技产业园配套员工楼二期工程由4栋建筑组成，总建筑面积为121160 m2。

本工程地下室车库为金刚砂耐磨地面27200m2，经过甲方、设计、监理及施工单位各方对金刚砂耐磨地面工艺进行综合对比和研究探讨后，最终采用金刚砂耐磨地面先做法施工。

本技术是结合本工程实际情况、先前施工的技术进行优化，利用标高控制点+镀锌冲压钢板排水沟+后浇带L型角钢进行整个项目水平标高控制，对磨面的各工序：提浆→第一遍撒料→使用磨光机第一次抹平→第二遍撒料→使用磨光机第二次抹平→使用电动抛光机进行整体抛光进行严格控制，后期保护：浇水养护→铺一层薄膜层→铺2~3cm砂层保护→铺混凝土砌块。

磨石地坪
核心特点：混凝土初凝时，本来撒布的金刚砂更换为各种颜 色、各种粒径的石子。在混凝土强度稳定后，通过大量的研 磨使石子外露，强力的研磨设备甚至磨去了石子的棱角和边 缘，使得几乎所有撒布的石子都在地坪表面外露，并且通过 表面的固化、抛光，使表面的强度、亮度、平整度达到固化 地坪的标准，从而形成一种类似水磨石地坪的效果。这种工 艺如果操作得当，施工管控到位，完成效果既能达到平整度、 亮度的要求，同时满足了各种石子搭配形成的各种效果，还 可以根据客户的需求进行定制，满足了多种个性化的要求， 弥补了金刚砂地坪面层表面变化不足、单调、色彩不足等缺 点，相对完美。
原浆收光地坪
最初的地坪是素混凝土原浆收光地坪，但是这种工 艺存在诸多缺点，如裂缝控制差，裂缝较多，表面 起砂、起尘，强度不够导致表面容易破损，平整度
差，使用体验差，观感一般等等。
为了弥补混凝土地坪的缺点，车库地坪在多年的发展中，逐步形成了两大类型。
第一类：环氧涂层类
第二类：金刚砂耐磨类
第一类：环氧涂层类
a.成品保护方案的审核 各施工单位在进场前必须制定详细的成品保护专项方案。从进场前的半成品自身防护、运输及堆放、完工后的防护措施、后续施 工对成品的保护等几个方面编制。 施工单位编制完成成品保护专项方案后，提交监理工程师及甲方工程师审批。各施工单位单位成品保护过程严格按照自制成品保 护方案进行施工；
常见的问题有：
1、污染，管道刷漆造成 的污染，其他班组直接在 地坪上搅拌混凝土、砂浆 造成的污染等
2、损坏，其他班组、个人 坚硬物品造成的损伤如管 材、铁质配件、支架、上 人梯子、手推车支架等等。
3、漏水、渗水等造成的面层 损坏、色差。如耐磨层刚完 成强度还没有达到上人条件 时，表面大量过水造成的地 坪表面花底、泛白等。

施工工艺：1.基础层：根据基础层的状况做好清理工作；2.混凝土层：浇倒基层混凝土，等混凝土初凝时去除泌水，使用加圆盘的专用抹光机进一步平整混凝土，以保证混凝土表面平整、密实；3.硬化耐磨层：混凝土初凝时将非金属骨料硬化剂撒在表面，同时用加圆盘抹光机抹平压实，约1-2小时后重复一次撒播及压实的操作，最后进行抛光密封并手工修补边角部分，使得骨料与混凝土地面形成一整体；4.养护剂：喷洒养护剂或覆盖薄膜以防止水分快速挥发引起开裂，耐磨地坪的整个操作过程保持在24小时内完成，建议完工后一周内做伸缩缝处理；5.施工养护：施工完毕后24小时后方可上人，7天后方可进行使用（以25℃为准，低温开放时间需适度处长）。

二产品名称：金属骨料硬化剂耐磨地坪适用范围：工业厂房、仓库、商业购物中心、地下车库、码头、停车场、飞机停机场等重型交通区域地坪特性：1.增强混凝土地面的高耐磨性和强度、表面致密、减少灰尘、施工快捷、易清洁、经济耐用2.参考用量4-6KG/M2，可提供多种颜色（原色、浅灰色、绿色、红色、黄色、蓝色）施工工艺：1.基础层：根据基础层的状况做好清理工作；2.混凝土层：浇倒基层混凝土，等混凝土初凝时去除泌水，使用加圆盘的专用抹光机进一步平整混凝土，以保证混凝土表面平整、密实；3.硬化耐磨层：混凝土初凝时将非金属骨料硬化剂撒在表面，同时用加圆盘抹光机抹平压实，约1-2小时后重复一次撒播及压实的操作，最后进行抛光密封并手工修补边角部分，使得骨料与混凝土地面形成一整体；4.养护剂：喷洒养护剂或覆盖薄膜以防止水分快速挥发引起开裂，耐磨地坪的整个操作过程保持在24小时内完成，建议完工后一周内做伸缩缝处理；5.施工养护：施工完毕后24小时后方可上人，7天后方可进行使用（以25℃为准，低温开放时间需适度处长）。

广州思伟重工有限公司位于广州经济技术开发区西区东江大道5号，本工程由生产车间、动力车间、堆场等组成，生产车间采用排架结构，动力车间采用钢筋砼框架结构，其中生产车间上部为钢屋架，单层局部四层，建筑面积约10125m2，建筑高度16.72m；动力车间建筑面积200.5 m2，建筑高度6m；传达室建筑面积51.27 m2，建筑高度3.5m；另有一堆场。

耐 磨 金 刚 砂 地 坪
目录
一、说明及用途
二、金刚砂地坪特点及优势
三、施工程序
四、施工工法
五、注意事项
内容：
一、说明及用途

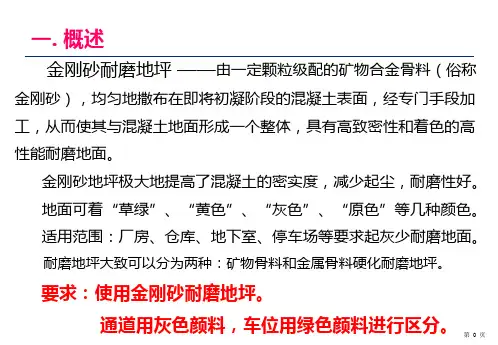

金刚砂是由精选骨料、特种水泥和聚合物添加剂组合而成，与新浇结构混凝土同时施工并处理后，即可在基础混凝土上形成一层极致密不生锈的耐磨损面层。

广泛用于工业厂房、停车库、广场、码头、展示中心、维修中心等。

二、金刚砂地坪特点及优势
2.1特点
1、耐磨性好
2、抗冲击性强
3、保色性能好
4、使用寿命长
2.2优势
1、施工简单，直接均与散布在初凝阶段的混凝土地坪表面。

2、适用范围广
3、抗油及油脂性能好
4、降低起尘
三、施工程序
四、施工工法
1、 将地面硬化粉材料均匀撒布在初凝阶段的混凝土地坪表面，边缘部分需特殊处理，即在混凝土抹平之后，沿着周边撒上硬化粉并用铜制抹子压实。

2、 1米长，100～120毫米宽的区域约用0.4～0.6公斤。

锯缝也用同样方法处理。

3、 当基层已整片且允许行走脚印的深度不超过5mm 时，才开始散布。

4、地面硬化粉分两次施工。

第一次均匀撒布材料总量的三分之二，待其颜色因吸水而变黑
之后，将轻浮在表面的硬化剂压入混凝土中，接着撒剩余的三分之二的硬化剂材料。

五、注意事项
1、不要过度撒播某一区域，施工应及时确保耐磨材料有足够的水分水花，从而避免产生坑
凹及裂纹。

2、刚施工完的表面应避免打湿，耐磨材料终凝之后立即喷洒养护剂。
